Можно ли сушить и полимеризовать в одной камере?

Да, но как два разных режима в одном цикле, а не одну температуру на всё. Сначала сушка от влаги при 100–130 °C, потом деталь остывает, красится порошком вне камеры, и только потом идёт полимеризация при 180–200 °C. Один короб выполняет обе задачи по очереди, не одновременно.

При какой температуре сушить деталь перед покраской?

От влаги после мойки или фосфатирования сушат при 100–130 °C, обычно 120 °C, время 5–10 минут конвекцией до полного испарения. Массивные детали держат дольше. Это ниже полимеризации: задача убрать воду, а не запечь краску, которой ещё нет.

Почему нельзя сушить и полимеризовать при одной температуре?

Сушка воды идёт при 100–130 °C, сшивка полиэфира при 180–200 °C. Если сушить при 190 °C, режим годится, но на мокрой детали ещё нет порошка. Средней температуры не существует: это два отдельных нагрева с напылением между ними.

Пачкает ли сушка мокрых деталей полимеризацию в той же камере?

Да, если не чистить под. Соли и шлам после фосфатирования стекают на дно, высыхают, и при полимеризации конвекция поднимает пыль на свежий порошок. Отсюда матовые точки и вкрапления. Между мокрой сушкой и полимеризацией под камеры чистят.

Сколько времени занимает совмещённый цикл сушка плюс полимеризация?

Складывается из сушки 5–20 минут, остывания и напыления 10–20 минут вне камеры, полимеризации 15–30 минут. Реальный такт на одной камере выходит 40–70 минут на партию против 20–30 минут, если сушить в отдельном коробе параллельно.

Когда нужна отдельная сушильная камера?

Когда идёт поток с мокрой подготовкой: конвейер, большие партии, несколько смен. Отдельная сушилка при 120 °C работает параллельно, пока полимеризационная камера занята запеканием. На разовых заказах и в гараже хватает одной камеры в два захода.

Можно ли напылять порошок прямо в камере между сушкой и полимеризацией?

Нет. Напыление всегда вне камеры, на остывшую деталь при 20–30 °C. На горячей поверхности порошок оплавляется комками ещё до старта, а электростатика на нагретом металле ложится хуже. Деталь после сушки выносят, дают остыть, красят и возвращают.

Главная / Сушка и полимеризация

Сушка и полимеризация в одной камере: можно ли совмещать

Короткий ответ

Совместить можно, но это два режима на одной камере, а не одна температура. Сушка от влаги идёт при 100–130 °C, полимеризация при 180–200 °C. Между ними деталь остывает и красится порошком вне камеры. Одновременно эти процессы не идут: короб выполняет их по очереди, и такт цикла растягивается до 40–70 мин.

Разница между двумя нагревами почти 80 °C: воду из швов и резьбы выгоняют при 120 °C, а порошок сшивают при 190 °C. Вопрос «можно ли обойтись одной камерой» на деле про то, готовы ли вы прогонять деталь через короб дважды за смену. Разберём, где это работает, а где убивает и качество, и производительность.

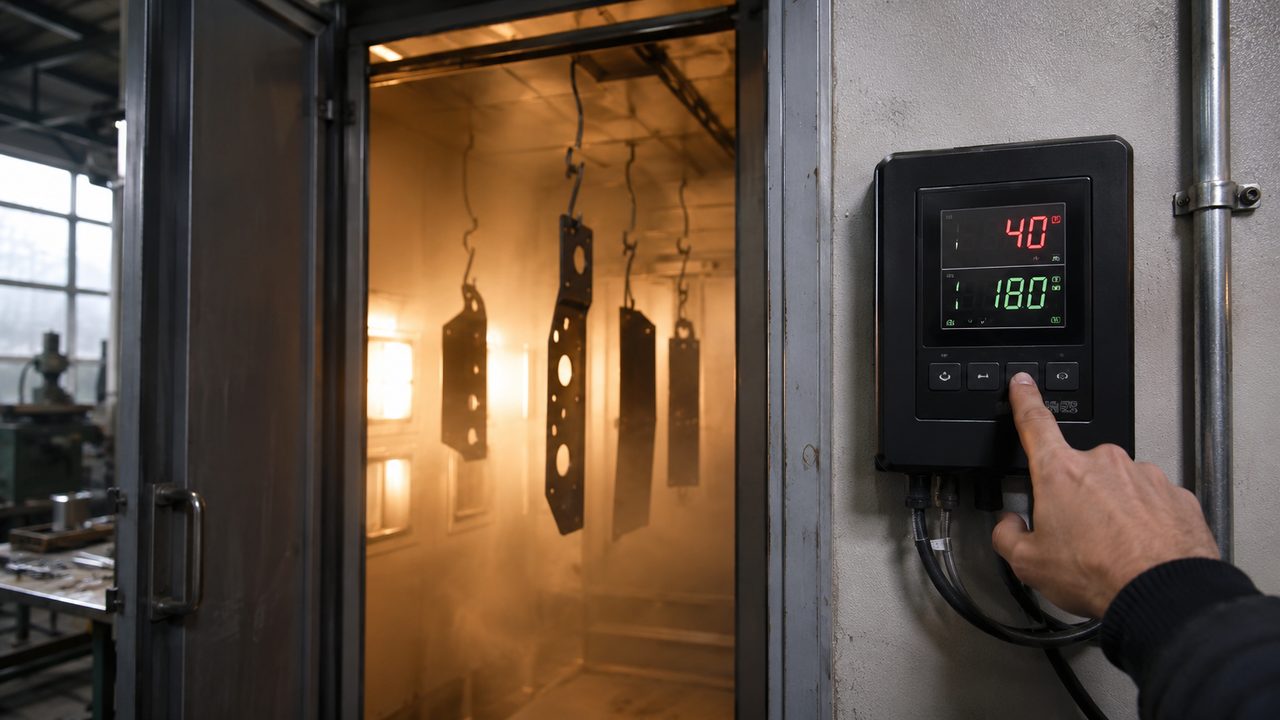

Терморегулятор камеры переключается с режима сушки на режим полимеризации — fig.01 — одна камера, два режима: на терморегуляторе видно переключение с низкой уставки сушки на высокую уставку полимеризации

01 / сутьЧто значит «совместить» на самом деле

Совмещение не означает «включил 190 °C и суёшь всё подряд». Это последовательность из двух нагревов в одном коробе с напылением между ними:

Мойка, обезжиривание или фосфатирование — деталь мокрая.
Сушка от влаги в камере при 100–130 °C.
Деталь вынимают, дают остыть до 20–30 °C.
Напыление порошка вне камеры.
Полимеризация в той же камере при 180–200 °C.

Камера тут работает и сушильным шкафом, и печью отверждения, но в разные моменты цикла. Это реально на разовых заказах и в мастерской. На малых производствах прямо используют окрасочно-сушильные боксы, где сушка и покраска идут в одном помещении с промежуточными операциями по технологии.

А если деталь пришла уже сухой, без мойки?

Тогда сушильный этап не нужен вовсе. Совмещение актуально только при мокрой подготовке: после фосфатирования, хроматирования или водной мойки. Сухую обеспыленную деталь сразу красят и полимеризуют одним заходом при 180–200 °C.

02 / физикаДве разные задачи, две температуры

Сушка и полимеризация решают несовместимые задачи. Первая испаряет воду, вторая запускает химическую сшивку смолы. Отсюда и разрыв в уставках.

Процесс	Температура	Время	Что происходит
Сушка от влаги	100–130 °C	5–10 мин	Испарение воды из швов, резьбы, полостей. Порошка ещё нет.
Сушка кузова (автопром)	140–160 °C	20–30 мин	Массивная деталь, большая тепловая масса, дольше выход на режим.
Полимеризация полиэфира	180–200 °C	10–15 мин	Сшивка полимера по металлу, формирование плёнки.
Полимеризация эпокси	190–210 °C	15–20 мин	Химстойкие покрытия для внутренних работ.

Соблазн есть: раз камера всё равно греет до 200 °C, почему не сушить при этой же температуре? Потому что на мокрой детали ещё нет краски, а гнать 200 °C ради удаления воды — лишний расход электричества и риск, что вода в глухих полостях вскипит рывком и деталь поведёт. Сушат мягко, полимеризуют жёстко.

Что будет, если пропустить сушку и сразу полимеризовать мокрую деталь?

Остаточная вода в швах и резьбе при 180–200 °C вскипает, пар рвёт плёнку изнутри. Результат — пузыри, кратеры и отслоение точно над скрытыми полостями. Такой брак не лечится повторным запеканием, только пескоструй и переделка.

03 / порядокПоследовательность операций в совмещённом цикле

Порядок жёсткий, перестановка ломает партию. Главное правило: напыление всегда между двумя нагревами и всегда на остывшую деталь.

Сушка. Мокрую деталь ставят в камеру, задают 120 °C, держат до полного испарения влаги. Вытяжка открыта, пар должен уходить.
Остывание. Деталь выносят и дают опуститься до 20–30 °C. На горячий металл порошок садится комками и плавится ещё до камеры.
Напыление. Красят вне камеры. Электростатика на холодном металле ложится ровнее.
Полимеризация. Возвращают в тот же короб, поднимают до 190 °C, выдержку считают от момента, когда металл вышел на режим.

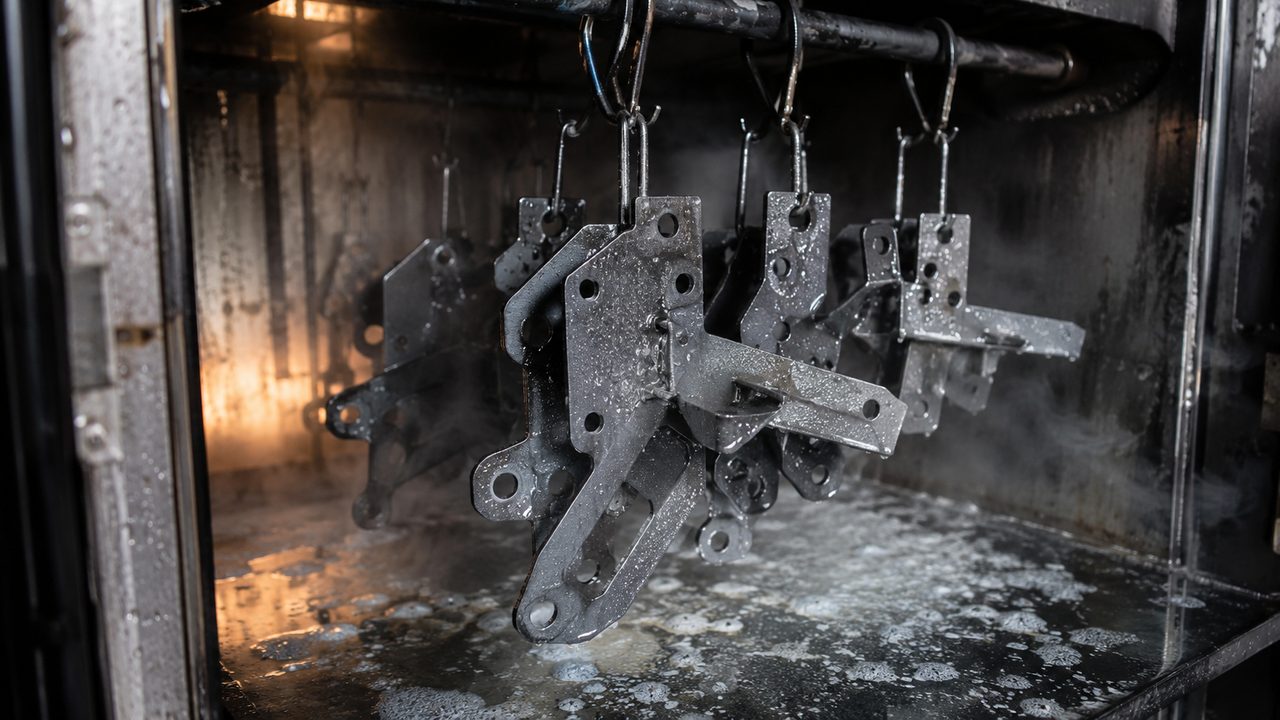

Мокрые детали после фосфатирования сушатся в камере, шлам стекает на под — fig.02 — сушка мокрых деталей после фосфатирования: соли и шлам стекают на под камеры, который придётся чистить перед полимеризацией

Обязательно ли выносить деталь для напыления?

Да. Внутри камеры порошок не напыляют: там нет условий для электростатики, а горячая поверхность (если не остыла) портит слой. Деталь сушат, остужают вне камеры, красят на посту напыления и только потом возвращают на полимеризацию.

04 / грязьРиск переноса пыли и шлама

Главная скрытая проблема совмещения. После фосфатирования на детали остаются соли конверсионного слоя, при сушке лишняя влага с растворёнными солями стекает на под камеры. Влага испаряется, остаётся сухой минеральный осадок. При следующем нагреве до 190 °C конвекция и вентилятор поднимают эту пыль и несут на свежий, ещё не оплавленный порошок.

Итог такого переноса: матовые точки, вкрапления, шагрень на локальных участках. Дефект появляется не из-за краски, а из-за грязного пода, оставшегося от сушки. Поэтому при совмещении:

Под камеры чистят после каждой партии мокрой сушки.
Мокрые детали не сушат прямо над зоной, куда потом встанет окрашенная деталь.
Если объём мокрой подготовки большой — сушку выносят в отдельный короб.

Осадок после фосфатирования — источник брака

Соли и шлам с мокрых деталей высыхают на поду и при полимеризации поднимаются на порошок. Одна нечищеная камера даёт вкрапления по всей партии. Разносите мокрую сушку и полимеризацию по времени и чистите под.

05 / таймингСколько на самом деле длится совмещённый цикл

Два нагрева в одном коробе удлиняют такт. Пока камера сушит одну партию, она не может полимеризовать другую: короб занят. Считаем реальное время на партию.

Этап	Время	Где
Сушка от влаги	5–20 мин	в камере
Остывание + напыление	10–20 мин	вне камеры
Полимеризация	15–30 мин	в камере
Итого такт партии	40–70 мин	одна камера

Для сравнения: если сушить в отдельном коробе параллельно, полимеризационная камера занята только запеканием, и её такт — 15–30 мин на партию. Разница в производительности выходит двукратной, как только пойдёт поток. На единичных заказах эта потеря незаметна, на серии — критична.

Можно ли сушить следующую партию, пока первая полимеризуется?

В одной камере — нет, короб занят. Именно поэтому при потоке ставят отдельную сушилку: она сушит партию B при 120 °C, пока полимеризационная камера печёт партию A при 190 °C. Два процесса идут параллельно в двух коробах.

06 / автоматикаНастройка терморегулятора под два режима

Один цикл с двумя уставками требует либо ручного переключения, либо программируемого контроллера с шагами. Простой вариант — вручную выставить 120 °C на сушку, дождаться испарения влаги, вынуть деталь, а после напыления поднять уставку до 190 °C.

Программируемый терморегулятор позволяет задать профиль: подъём до 120 °C, выдержка, пауза на выгрузку и напыление, подъём до 190 °C, выдержка, отключение. Пауза между сегментами нужна обязательно: без неё контроллер погонит температуру дальше, пока деталь ещё не окрашена.

Хватит ли обычного терморегулятора для двух режимов?

Хватит, если переключать уставку вручную между этапами. Для повторяемости лучше программируемый контроллер с профилем и паузой на выгрузку. Температуру контролируют по металлу пирометром или термопарой, а не по воздуху: воздух в камере всегда обгоняет деталь на 10–30 °C.

07 / выборКогда одной камеры мало

Ориентир простой. Считаете деталями в день: хватит одной камеры. Считаете партиями в час: нужна отдельная сушилка.

Одной камеры достаточно: гараж, мастерская, разовые и мелкосерийные заказы, сухая подготовка без мойки. Два захода в цикле не мешают.
Нужна отдельная сушильная камера: конвейер, поток с мокрым фосфатированием, несколько смен, когда простой печи на сушке крадёт время полимеризации. Сушилка на 120 °C дешевле полимеризационной и работает параллельно.

Промежуточный вариант для растущего цеха — оставить основную камеру под полимеризацию, а под сушку приспособить простой утеплённый короб с ТЭНами на 120–140 °C. Ему не нужны 200 °C и точная автоматика, только равномерный обдув и вытяжка для пара.

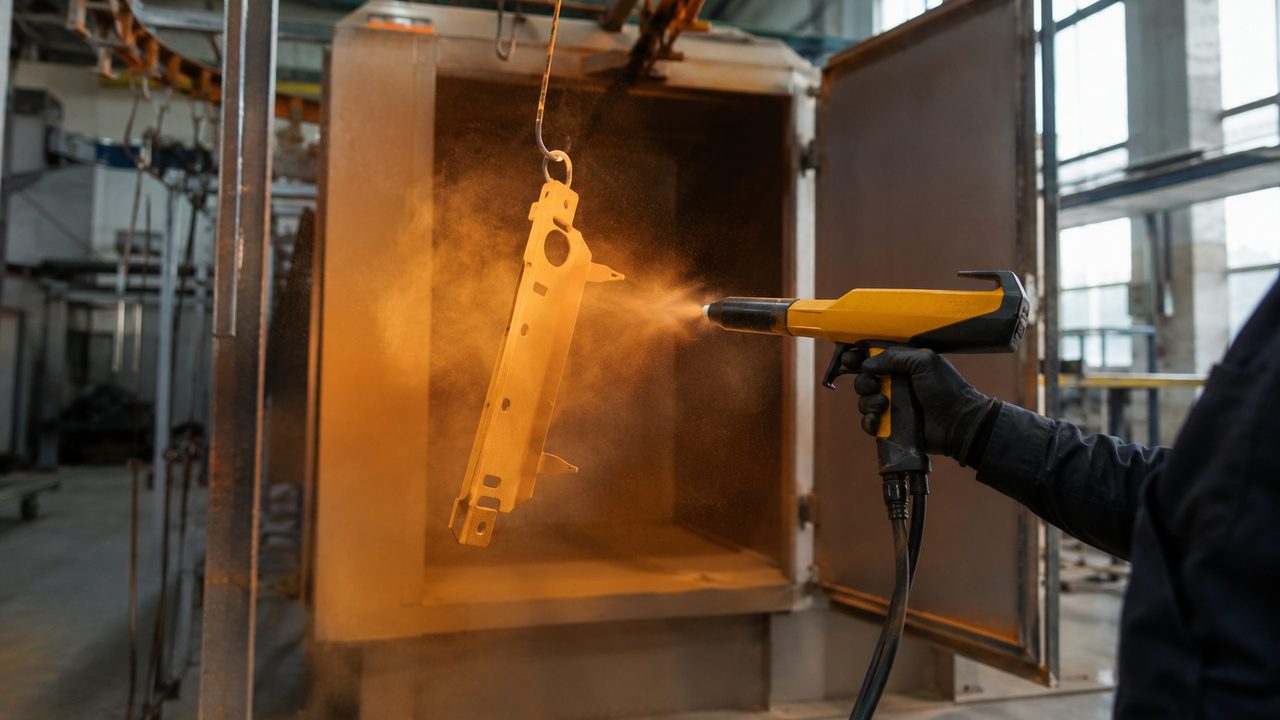

Остывшую сухую деталь напыляют порошком перед вторым заходом в камеру — fig.03 — остывшую после сушки деталь красят порошком вне камеры и только потом возвращают на полимеризацию

08 / чек-листКак не запороть партию при совмещении

Сушить при 100–130 °C до полного испарения влаги, вытяжка открыта.
Не полимеризовать мокрую деталь: вода вскипит и порвёт плёнку.
Дать детали остыть до 20–30 °C перед напылением.
Красить вне камеры, порошок на горячий металл не наносить.
Чистить под камеры после мокрой сушки, иначе шлам сядет на порошок.
Полимеризовать при 180–200 °C, выдержку считать по металлу.
При потоке считать такт: два нагрева на одной камере дают 40–70 мин на партию.

Одна камера справится с обеими задачами, если принять, что деталь проходит через неё дважды и между заходами остывает и красится снаружи. Как только это перестаёт укладываться в план по времени, сушку выносят в отдельный короб.
