Можно ли просто протереть металл уайт-спиритом и красить порошком?

Для лёгкого налёта до 1 г/м² протирки уайт-спиритом или изопропилом хватает, но только если после неё вода растекается сплошной плёнкой. Растворитель растворяет масло, но грязной ветошью его легко размазать тонким слоем обратно. Протирают в две-три чистые салфетки по одной за проход, сушат 5–30 минут и напыляют в течение часа.

Обезжиривать до или после пескоструя?

Обезжиривают дважды. Первый раз до абразива, чтобы не вбить масло в поверхность струёй, второй раз после, чтобы снять пыль и следы касания руками. Пескоструй сам жир не убирает, он только сдирает окалину и старое покрытие, а масло размазывает глубже.

Что такое тест на смачивание water break test?

Это приёмка чистоты. На обезжиренную деталь льют или брызгают чистую воду: на чистом металле она держится сплошной плёнкой не меньше 30 секунд, на жирном мгновенно рвётся на капли и скатывается. Разрыв плёнки значит, что жир остался, деталь идёт на повторное обезжиривание.

Какая температура и pH у щелочной ванны обезжиривания?

Рабочая температура низкотемпературных составов 40–60 °C, классических 50–70 °C, pH раствора 10–13, концентрация 10–30 г/л, время выдержки 3–10 минут. Горячая щёлочь омыляет животные и растительные жиры и эмульгирует минеральные масла, чего холодный растворитель не делает.

Обязательно ли фосфатирование или хватит обезжиривания?

Для гаража и разовых деталей хватает обезжиривания с промывкой и сушкой. Фосфатирование это отдельный этап после обезжиривания, он даёт конверсионную плёнку 15–30 мкм под краску и поднимает стойкость к коррозии. Холодное железофосфатирование идёт при 20–40 °C за 15–40 минут, горячее цинкофосфатное при 97–98 °C около 60 минут.

Почему после мытья средством для посуды остаются кратеры?

Многие бытовые средства и антистатики содержат силиконовые и кондиционирующие добавки. Силикон резко снижает поверхностное натяжение расплава краски, и в этой точке плёнка расступается кратером или рыбьим глазом. Металл после такой мойки внешне чистый, а покрытие в печи проваливается.

Сколько сушить металл после обезжиривания перед напылением?

После растворителя достаточно испарения 5–30 минут при комнатной температуре. После водной щелочной мойки и промывки деталь сушат в камере при 100–120 °C до полного удаления влаги, иначе оставшаяся вода даёт поры и подпузыривание. Напыляют по остывшей сухой детали в пределах часа.

Чем нельзя обезжиривать металл под порошок?

Нельзя бытовыми средствами для посуды с силиконом, антистатиками, WD-40 и керосином с масляными присадками. Все они оставляют плёнку, которая либо даёт кратеры, либо мешает адгезии. Работают только чистые растворители, щелочные или совмещённые технические составы без силикона.

Главная / Обезжиривание перед покраской

Обезжиривание металла перед порошковой покраской

Короткий ответ

Порядок такой: обезжирить, проверить, покрасить. Растворитель (уайт-спирит, ацетон, изопропил) снимает лёгкий налёт до 1 г/м², щелочная ванна при 40–60 °C и pH 10–13 берёт масло и стойкую грязь за 3–10 минут. Приёмка одна на все методы это тест на смачивание: вода держится сплошной плёнкой 30 секунд без разрыва на капли. Фосфатирование это уже следующий этап поверх обезжиривания. Силикон и бытовые ПАВ под запретом, они дают кратеры.

Один жирный отпечаток пальца и в этом месте после печи сядет кратер размером с монету. Порошок при 180 °C плавится и растекается, но над пятном масла его поверхностное натяжение проваливается, расплав расступается и обнажает металл. Ни толщина слоя, ни режим печи этого не лечат: дефект заложен на подготовке. Обезжиривание это не протереть тряпкой для галочки, а убрать всё, что мешает краске лечь ровным листом.

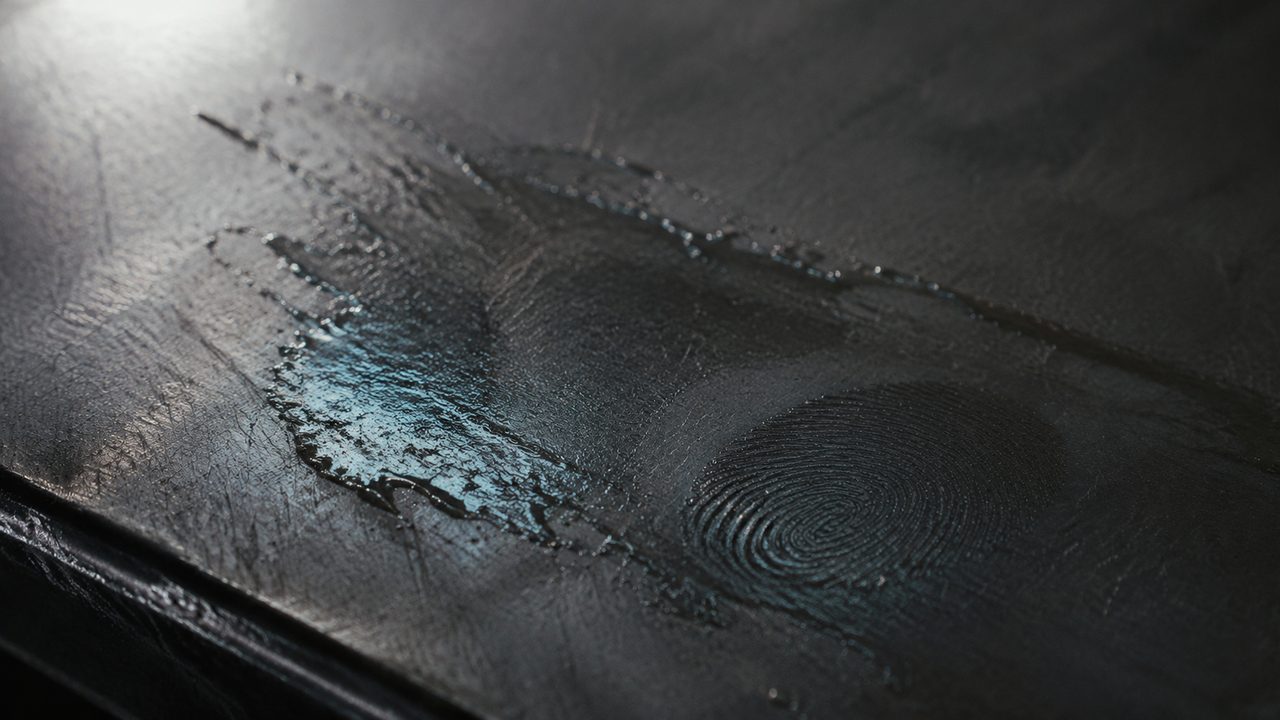

Масляная плёнка и отпечаток пальца на стальной поверхности под косым светом, будущая зона кратера при порошковой покраске — fig.01 — тонкая масляная плёнка на стали заметна только под косым светом, но именно она даёт кратер в печи

01 / физикаПочему жир даёт кратеры и отслоение

Расплавленный порошок ведёт себя как жидкость с высоким поверхностным натяжением: он стремится растечься сплошной плёнкой. Когда под ним есть точка с маслом или силиконом, натяжение расплава в этой точке резко падает. Плёнка утягивается в стороны от загрязнения, как капля воды убегает с жирной сковороды. Так рождается кратер и рыбий глаз: круглая ямка с металлом или тонким слоем на дне. Разбор этих дефектов лежит в статье о кратерах и рыбьем глазе.

Второй удар это адгезия. Порошок держится на металле механическим сцеплением и электростатикой напыления. Между краской и сталью не должно быть промежуточной плёнки, иначе покрытие цепляется за масло, а не за металл, и при ударе отходит пластами. Почему так, разобрано в статье про отслаивание порошковой краски и в материале о том, почему порошок не липнет.

Металл на вид чистый, откуда там жир?

Прокатное масло с завода, консервационная смазка, следы пальцев, конденсат из компрессора при пескоструе. Плёнка толщиной в доли микрона глазу не видна, но её хватает на дефект. Косой свет и тест на смачивание показывают то, чего не видно прямо.

02 / метод 1Растворители: уайт-спирит, ацетон, изопропил

Самый доступный способ это протирка растворителем. Уайт-спирит и нефрас снимают минеральные масла и консервант, ацетон и изопропиловый спирт быстро испаряются и хороши для финишной протирки перед напылением. Работает это на лёгком загрязнении до 1 г/м²: свежий металл, разовая деталь, участок после касания руками.

Правило простое: одна салфетка на один проход. Грязной ветошью растворитель размазывает растворённое масло обратно тонким слоем по всей детали. Смачивают чистую салфетку, протирают участок, берут следующую. Выдержка растворителя на поверхности 1–3 минуты, сушка испарением 5–30 минут, дальше напыление в течение 1 часа, максимум 4 часов, пока металл не собрал новую пыль и конденсат.

Растворитель	Что берёт	Особенность
Уайт-спирит, нефрас	минеральные масла, консервант	оставляет лёгкую плёнку, финишем не годится
Ацетон	масла, смолы	быстро сохнет, годится финишем
Изопропиловый спирт	жир, следы пальцев	чисто испаряется, финишная протирка
Антисиликон	силиконовые следы	против кратеров на проблемном металле

Ограничение растворителя в том, что он не омыляет жиры и не эмульгирует стойкую грязь. Против засохшей смазки, окисленного масла и заводского консерванта одной протиркой не обойтись, там нужна химия.

03 / метод 2Щелочное обезжиривание в ванне

Для потока и стойкой грязи работает щелочная химия. Деталь погружают в ванну с техническим щелочным составом или обливают им. Горячая щёлочь омыляет животные и растительные жиры, превращая их в растворимое мыло, и эмульгирует минеральные масла, разбивая их на капли, которые уходят в раствор. Растворитель так не умеет.

Рабочие цифры: температура 40–60 °C у низкотемпературных составов и 50–70 °C у классических, pH раствора 10–13, концентрация 10–30 г/л, время выдержки 3–10 минут. После щёлочи обязательна промывка чистой водой в один-два прохода, иначе остатки щёлочи сами мешают краске и дают белёсый налёт при сушке.

Параметр	Низкотемпературный	Классический
Температура	40–50 °C	60–70 °C
pH раствора	10–11	12–13
Концентрация	10–20 г/л	20–30 г/л
Выдержка	5–10 мин	3–6 мин

Про промывку после щёлочи

Плохо смытая щёлочь опаснее самого жира: она реагирует со свежей краской и уходит в отслоение. После ванны деталь промывают проточной водой минимум один раз, а если следом идёт фосфатирование, промывку делают в отдельной ванне, чтобы не занести щёлочь в фосфатный раствор.

Можно ли сделать щелочную ванну в гараже?

Можно, но это ёмкость с подогревом до 50 °C, техническим составом и промывочной ванной рядом. Для одной-двух деталей в неделю это избыточно, там проще растворитель. Ванна оправдана на потоке от нескольких десятков деталей.

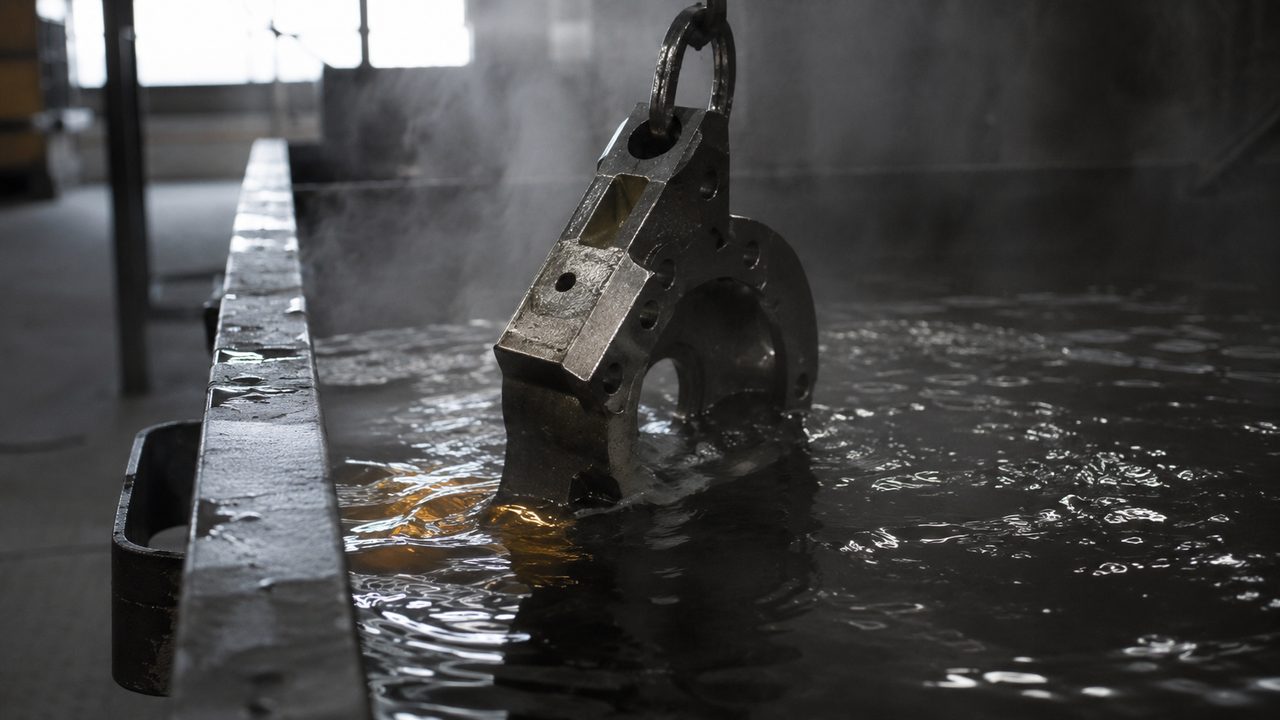

Деталь на подвесе погружена в горячую щелочную ванну обезжиривания с паром перед порошковой покраской — fig.02 — щелочная ванна при 40–60 °C омыляет жиры и эмульгирует масла, следом идёт промывка чистой водой

04 / фосфатированиеСовмещённый этап под краску

Фосфатирование это не замена обезжириванию, а следующий этап поверх него. Любое жировое пятно блокирует реакцию фосфатов со сталью, поэтому чистая поверхность обязательна до фосфатной ванны. Фосфатирование даёт на металле конверсионную плёнку, которая улучшает сцепление краски и тормозит подпленочную коррозию.

Два режима. Холодное железофосфатирование идёт при 20–40 °C за 15–40 минут и даёт тонкую плёнку, его часто совмещают с обезжириванием в одном составе 2-в-1 при 40–55 °C. Горячее цинкофосфатное работает при 97–98 °C около 60 минут и наращивает плёнку 15–30 мкм, это заводской уровень. Для гаражной практики хватает совмещённого холодного состава.

Нужно ли фосфатирование для разовой детали?

Нет. Для калитки, диска или рамы хватает обезжиривания, промывки и сушки. Фосфатирование окупается на серии и там, где нужна стойкость к коррозии под покрытием на годы. Для оцинковки и алюминия применяют свои конверсионные составы, об этом в статье про алюминий, оцинковку и литьё.

05 / порядокОбезжиривание относительно пескоструя

Частая ошибка новичка это обезжирить один раз и решить, что абразив доделает остальное. Пескоструй не убирает жир. Струя сдирает окалину, ржавчину и старое покрытие, но масло вбивает глубже в шероховатость, откуда его потом не достать. Поэтому обезжиривают дважды.

Первый проход растворителем идёт до абразива, чтобы не гнать масло струёй по всей детали. Потом пескоструй. После него второй проход обезжиривания снимает абразивную пыль и следы касания руками при перевеске. Что выбрать для основной очистки, абразив или химию, разобрано в статье пескоструй или химия. А если задача снять именно старую краску, смотрите удаление старой краски перед порошком.

Про воздух пескоструя

Компрессор без влагоотделителя гонит вместе с воздухом масло и конденсат, и абразив разносит их по детали. Тогда даже двойное обезжиривание не спасает, пока в тракте есть масло. Проверьте подготовку воздуха до того, как искать причину кратеров в самой ванне обезжиривания.

Сколько времени между обезжириванием и напылением?

Не больше 1 часа в идеале, максимум 4 часов. Дальше чистый металл собирает пыль из воздуха и конденсат, особенно в холодном цеху. Если деталь пролежала дольше, финишную протирку изопропилом повторяют.

06 / приёмкаТест на смачивание water break test

Чистоту нельзя оценить на глаз, поэтому есть объективный тест. На обезжиренную деталь льют или распыляют чистую воду и смотрят, как она себя ведёт. На чистом металле вода растекается сплошной непрерывной плёнкой и держится 30 секунд и дольше без разрывов. На жирной поверхности плёнка сразу рвётся, стягивается в отдельные капли и скатывается, обнажая сухие островки. Разрыв плёнки, water break, это остаточный жир.

Тест бесплатный и занимает минуту. Место разрыва плёнки прямо показывает, где осталось масло, туда возвращают растворитель или деталь идёт на повторную ванну. Это тот же принцип, что заложен в контроль качества готового покрытия, о нём в статье про контроль толщиномером и адгезии.

Какой водой делать тест на смачивание?

Чистой водопроводной или дистиллированной, без добавок. Мыльная или с ПАВ вода растекается плёнкой даже на грязном металле и врёт. Смотрят сплошность плёнки в течение 30 секунд: держится значит чисто, рвётся на капли значит жир.

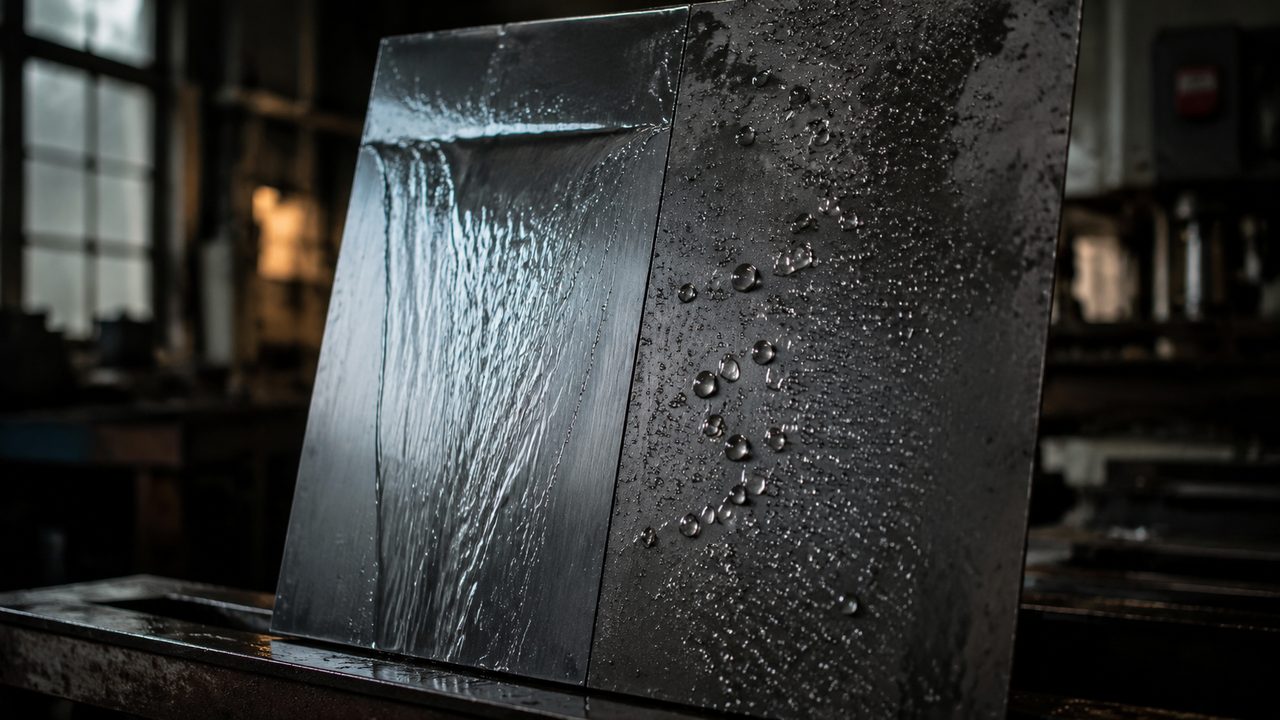

Тест на смачивание water break test: слева вода стекает сплошной плёнкой по чистому металлу, справа рвётся на капли на жирном — fig.03 — тест на смачивание: сплошная плёнка это чисто, разрыв на капли это остаточный жир и повтор обезжиривания

07 / сушкаЧто делать после мокрого обезжиривания

После растворителя сушить особо нечего, он испаряется за 5–30 минут. После водной щелочной мойки на детали остаётся вода, и её надо убрать полностью. Оставшаяся влага в порах и швах при нагреве вскипает, даёт поры, подпузыривание и мутные пятна на глянце.

Деталь сушат в камере при 100–120 °C до полного удаления влаги, особое внимание карманам, сварным швам и глухим полостям, где вода задерживается. Напыляют по остывшей сухой детали, горячий металл порошок не любит. Как правильно сушить деталь после водной подготовки, отдельно разобрано в статье про сушку деталей после мойки.

08 / запретЧем нельзя обезжиривать

Главный враг чистой подготовки это силикон. Бытовые средства для мытья посуды, антистатики, полироли и WD-40 содержат силиконовые и кондиционирующие добавки. Помытый ими металл выглядит идеально чистым, но силикон остаётся плёнкой и в печи гарантированно вылезает кратерами. Керосин и солярка оставляют масляную плёнку от присадок и адгезию убивают.

Работают только чистые растворители без присадок, технические щелочные и совмещённые составы без силикона. Если на детали уже был силикон, его снимают специальным антисиликоном и проверяют тестом на смачивание, обычная мойка его не берёт. Про типовые промахи подготовки собрано в материале о частых ошибках новичка.

Свести всё вместе просто. Обезжирили по загрязнению, промыли и высушили, если была вода, прогнали тест на смачивание. Плёнка держится 30 секунд значит чисто, порвалась на капли значит жир на месте и красить рано. Пока вода стягивается в капли, никакая печь и никакой пистолет ровного покрытия не дадут.
