Камера или печь полимеризации: в чём разница
Это два разных поста. Камера напыления это где наносят порошок пистолетом, она не греется, внутри вентиляция и циклон. Печь полимеризации это где нанесённый порошок запекают при 180–200 °C в плёнку. «Печь» и «камера полимеризации» — синонимы одного запекающего узла. В цехе нужны минимум оба поста, либо одна комби-камера, которая делает то и другое по очереди. «Сушка» это третье: 100–120 °C убрать воду после мойки, не путать с полимеризацией.
Приезжает человек за оборудованием и просит «камеру, чтобы красить порошком». Через неделю звонит: покрасил, а краска стирается тряпкой. Оказывается, купил камеру напыления, порошок нанёс, а запечь негде: печи полимеризации в комплекте не было, а он думал, что «камера» и есть та самая коробка, где всё происходит. Классика. Слова «печь», «камера», «сушка», «духовка» в разговоре гуляют как синонимы, а за ними стоят три разных процесса и как минимум два разных ящика.
Три слова, за которыми три разных процесса
Сначала расчистим терминологию, потому что половина ошибок именно тут. В обиходе один и тот же ящик зовут по-разному, и наоборот, одним словом «камера» называют два разных агрегата. Разложим по функциям.
| Слово | Что на самом деле | Температура |
|---|---|---|
| Камера напыления (окрасочная, напылительная) | наносят сухой порошок пистолетом | комнатная |
| Печь / камера полимеризации | запекают нанесённый порошок в плёнку | 180–200 °C |
| Сушильная камера | убирают воду после мойки перед напылением | 100–120 °C |
Главная развилка в первых двух строках. Камера напыления и печь полимеризации это не «модель побольше и поменьше», это два принципиально разных процесса: холодное нанесение и горячее запекание. А вот «печь полимеризации» и «камера полимеризации» действительно одно и то же. У компактных установок на ТЭНах прижилось слово «камера», у промышленных туннельных на конвейере — «печь». Спорить, как правильнее, бессмысленно: узел один, задача одна.

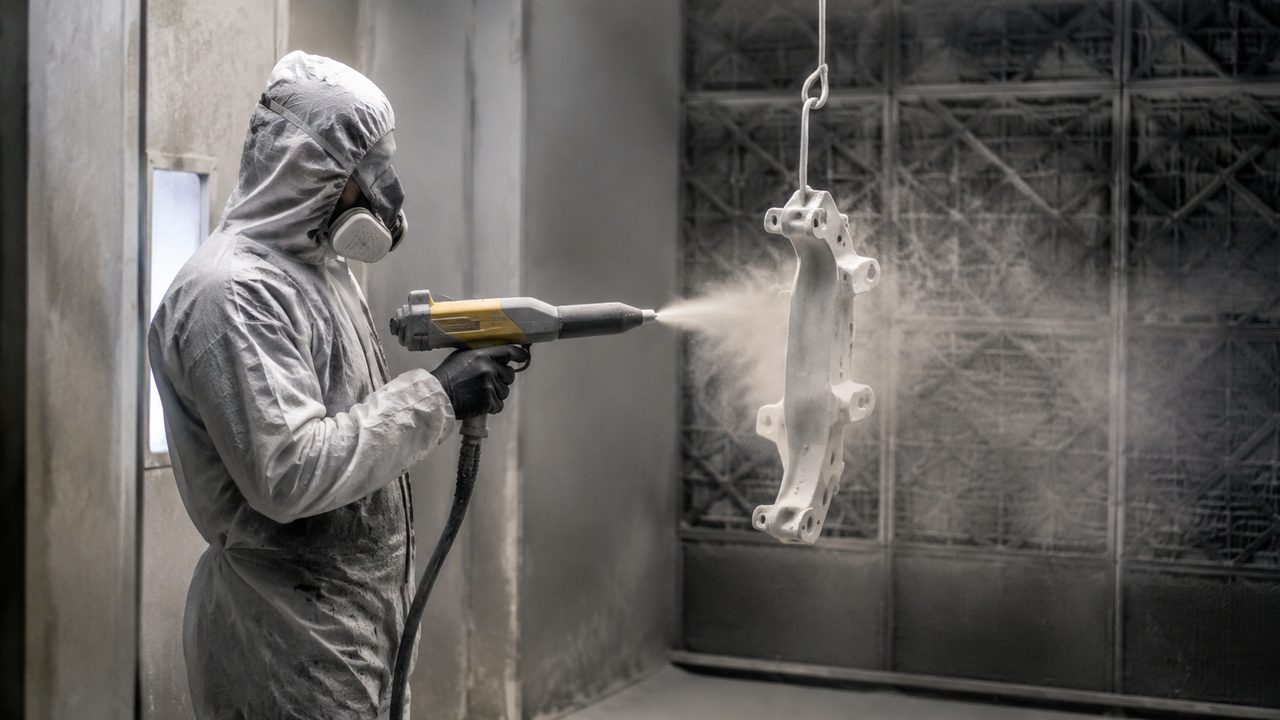

Камера напыления: холодный пост
Здесь порошок наносят. Деталь висит на подвесе, заземлена, оператор пистолетом даёт заряженное облако порошка, частицы липнут к металлу за счёт электростатики. Нагрева нет и быть не должно: температура комнатная. Задача камеры не греть, а управлять пылью.
- вентиляция тянет облако от оператора, чтобы порошок не летел в цех и в лёгкие;
- циклон или фильтр ловит избыток порошка и возвращает его в оборот, иначе потери доходят до 40%;
- освещение, чтобы видеть равномерность слоя;
- заземление подвеса, без него порошок не сядет ровно.
Физику самого прилипания разбирали отдельно в материале про электростатическое напыление, а устройство и выбор самой кабины в статье про напылительную кабину. Тут важно одно: из камеры напыления деталь выходит с рыхлым, легко стираемым слоем порошка. Это ещё не покрытие. Тронешь пальцем, останется след. Покрытием оно станет только после печи.

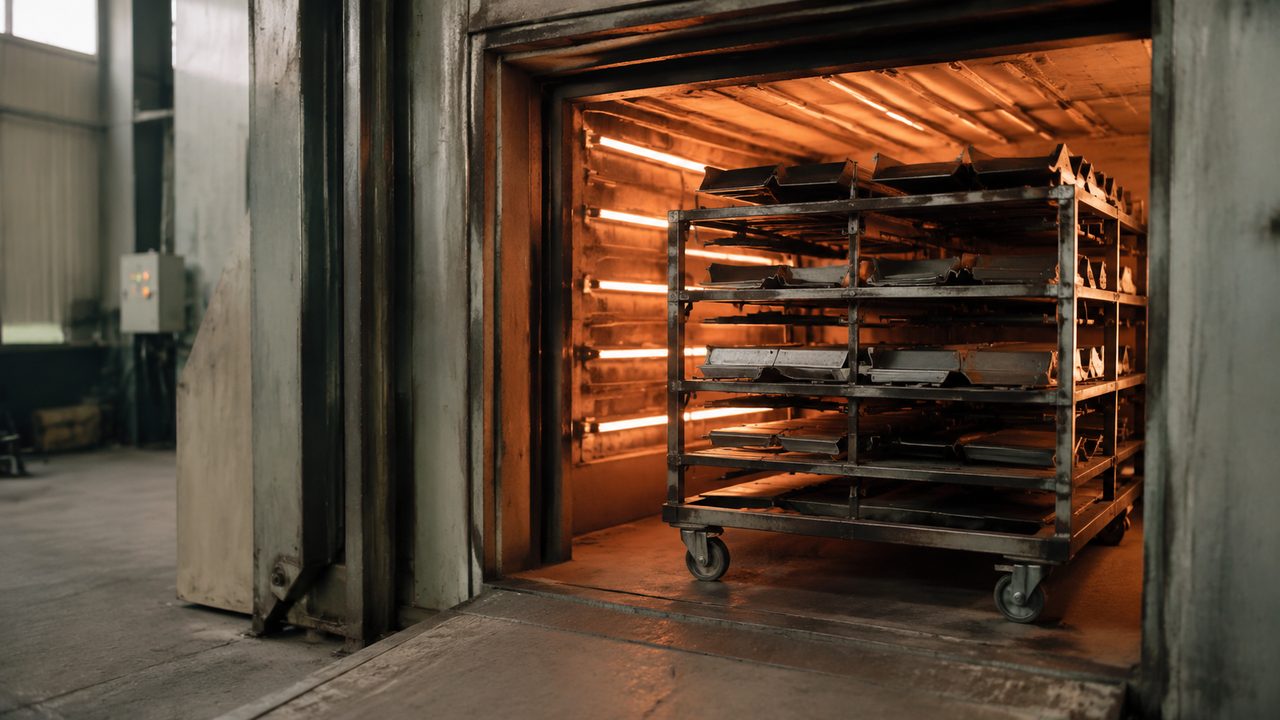

Печь полимеризации: горячий пост
Тут порошок превращается в плёнку. Деталь с нанесённым слоем ставят в печь и держат при 180–200 °C. Порошок плавится, растекается, сшивается и застывает монолитным покрытием. Нижний порог полимеризации у большинства составов начинается от 140 °C, но рабочий режим по паспорту почти всегда 180–200 °C, время 15–30 минут.
Критичный момент: время считают не по воздуху в печи, а по металлу детали. Массивная чугунная деталь выходит на 180 °C заметно дольше тонкого листа, и если гнать по таймеру камеры, сердцевина недожжётся. Как ловить реальную температуру металла, показано в разборе про контроль температуры детали, а сами режимы по массе собраны в статье температура и время полимеризации.
Печь без нормальной камеры напыления даст брак от неравномерного слоя. Камера напыления без печи не даст покрытия вообще. Это не «или-или», это связка, где каждый пост делает свою половину работы.
практика запуска участков порошковой покраски
Конвекция или ИК, тупиковая или проходная
Когда с главной путаницей разобрались, внутри печи полимеризации есть ещё две развилки. По способу нагрева и по компоновке. Их часто мешают в кучу, хотя это независимые оси выбора.
| Ось выбора | Вариант | Когда берут |
|---|---|---|
| Способ нагрева | конвекция (ТЭНы плюс вентилятор) | сложная геометрия, корпуса, рамы |
| инфракрасная (ИК-кассеты, лампы) | плоские детали, диски, быстрый старт | |
| Компоновка | тупиковая (один проём) | партии, гараж, старт |
| проходная (туннельная, конвейер) | поток, серия, конвейерная линия |
Конвекция греет воздух, воздух греет деталь: универсально, берёт любую форму, но дольше выходит на режим и больше тратит на прогрев объёма. ИК греет поверхность напрямую излучением, стартует за 2–5 минут и экономит энергию, но что оказалось в тени излучателя, то не прогреется. Подробное сравнение в материале ИК или конвекционная камера.
Компоновка это про поток. Тупиковая печь работает партиями: заехал, запёк, выехал. Проходная едет на конвейере насквозь и нужна только при серьёзном потоке, детали про неё в разборе про проходную конвейерную камеру, а сама развилка в статье тупиковая или проходная. Для гаража и малого цеха почти всегда тупиковая: проходная без потока стоит зря.
Сколько постов нужно в цехе
Минимальный маршрут детали такой: подготовка, напыление, запекание. Разложим по постам, чтобы было видно, где что.
- подготовка: обезжиривание или дробеструй, при мокрой мойке ещё сушка при 100–120 °C;
- камера напыления: наносят порошок, холодный процесс;
- печь полимеризации: запекают при 180–200 °C, покрытие сформировано.
То есть под покраску нужны как минимум два греющих или негреющих ящика: камера напыления (не греется) и печь полимеризации (греется). Совместить нанесение и запекание в одном объёме одновременно нельзя: облако порошка и нагрев в одной коробке дают загрязнённую плёнку и лишний риск, а фильтры кабины не рассчитаны на температуру печи.
Отсюда простой ориентир по деньгам. Если задача разовая или объём маленький, берут комби и мирятся с тем, что процесс идёт в один поток. Если планируется серия, сразу разносят камеру напыления и печь на два поста, чтобы один оператор красил, пока в печи запекается предыдущая партия. Размеры печи под ваши детали ищите в разборе про размеры камеры полимеризации, а подбор нагрева расписан в статье про ТЭНы для камеры.
