Чем проходная камера полимеризации отличается от тупиковой?

Тупиковая имеет один проём: деталь заезжает и выезжает через одну дверь, печь работает партиями по 30–60 минут. Проходная сквозная, с двумя дверями на входе и выходе, деталь проходит насквозь на конвейере. Проходная производительнее, но дороже в 2–4 раза и постоянно теряет тепло через второй проём.

При каком потоке деталей нужна проходная камера, а не тупиковая?

Ориентир простой: до 50–100 деталей в смену тупиковой хватает с запасом. Проходная начинает окупаться от сотен однотипных деталей в смену при работе в поток. Если номенклатура пёстрая и партии маленькие, конвейер простаивает и съедает больше, чем даёт.

Можно ли сделать проходную камеру полимеризации своими руками?

Технически да, но смысла почти нет. Проходная требует конвейера, синхронизации скорости с временем выдержки, завес на двух проёмах и вдвое большей площади. Самосбору под поток до 100 деталей в смену тупиковая проще, дешевле и держит тепло лучше.

Что такое воздушная завеса на входе камеры и зачем она?

Это поток воздуха поперёк проёма, который работает как невидимая штора и мешает горячему воздуху вытекать наружу, а холодному заходить внутрь. На проходных печах ставят двусторонние завесы на входе и выходе плюс приподнятый горячий участок, чтобы тепло не выдувало сквозняком через оба конца.

Проходная камера дороже тупиковой, во сколько раз?

По оборудованию проходная дороже тупиковой примерно в 2–4 раза, плюс сложнее пусконаладка и больше площади под линию. Себестоимость одной детали у проходной ниже, но только при полной загрузке конвейера, иначе экономика хуже, чем у тупиковой.

Тупиковая печь с двумя воротами это то же самое, что проходная?

Нет. Тупиковая с двумя воротами даёт сквозную логистику: деталь заезжает с одной стороны, выезжает с другой, но печь по-прежнему работает партиями, а не потоком. Это компромисс для цеха, где хочется сквозного движения тележек, но объёмы не дотягивают до конвейера.

Какая производительность у конвейерной линии в подвесках в час?

Компактные кольцевые и полукольцевые линии дают в среднем 5–10 подвесок в час при массе детали до 80 кг. Крупные Г-образные линии предприятий перекрывают 1000 кг в час. Тупиковая же считается не в час, а в партиях: цикл 30–60 минут на загрузку.

Главная / Архитектура камеры

Тупиковая или проходная камера полимеризации

Q: Насколько больше теплопотери у проходной камеры из-за второй двери?

Второй проём это постоянная статья потерь, а не разовая как у тупиковой. У тупиковой дверь открыта только на загрузку-выгрузку, у проходной оба конца регулярно или постоянно открыты под конвейер. Компенсируют это воздушными завесами и тамбурами, но полностью потери не убирают, отсюда выше установленная мощность.

Короткий ответ

Развилка решается потоком, а не желанием «как на заводе». До 50–100 деталей в смену берут тупиковую: одна дверь, загрузка тележкой, работа партиями по 30–60 мин, тепло держится в объёме. Проходная (две двери, конвейер) окупается от сотен однотипных деталей в смену, но стоит в 2–4 раза дороже, требует вдвое больше площади и постоянно теряет тепло через второй проём. Самосбору и небольшому цеху проходная почти всегда лишняя.

Второй проём в камере это не удобство, а постоянная дыра в тепловом балансе. У тупиковой печи дверь открыта только на минуту загрузки и выгрузки, у проходной оба конца работают под конвейер, и горячий воздух тянет наружу всю смену. Именно поэтому вопрос «тупиковая или проходная» на деле не про двери, а про то, сколько одинаковых деталей проходит через цех за смену. Разберём по цифрам, где проходит граница и почему 9 из 10 самодельных камер делают тупиковыми.

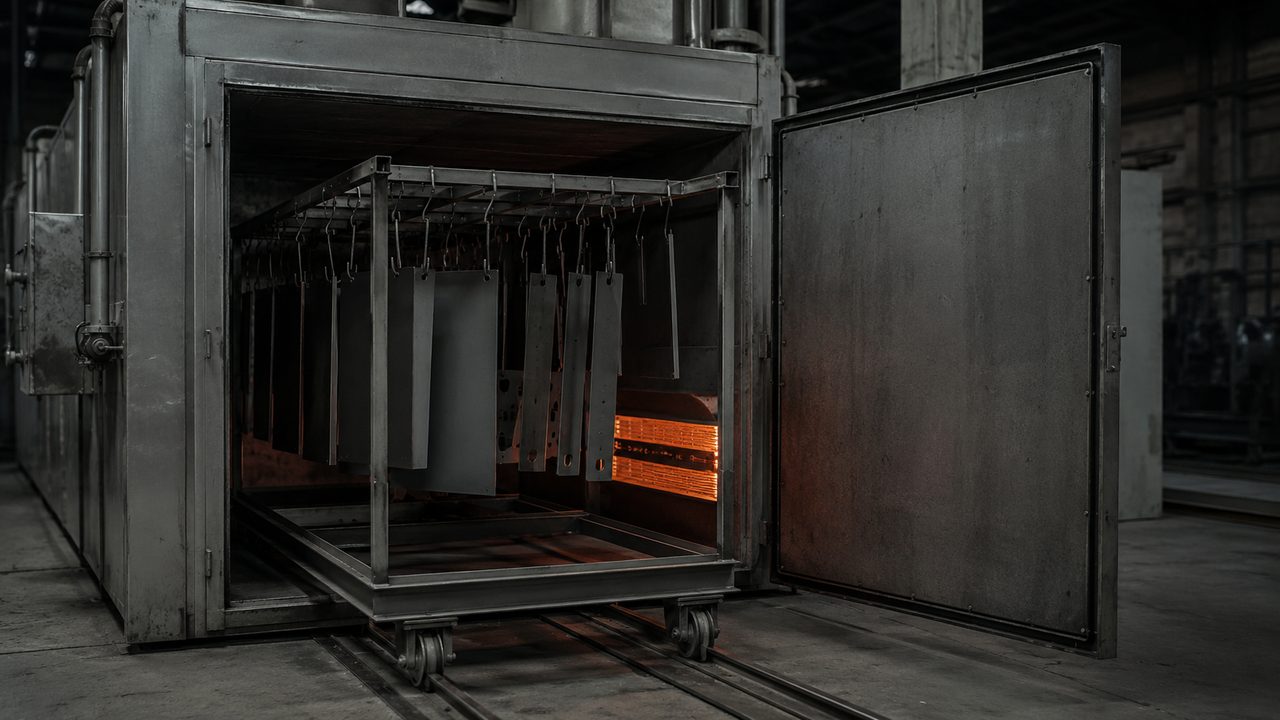

Тупиковая камера полимеризации с одной дверью, тележка с деталями на рельсах заезжает внутрь — fig.01 — тупиковая: один проём, загрузка тележкой на рельсах, печь работает партиями

01 / развилкаОдин проём или два: что решает архитектура

Тупиковая камера это глухой ящик с одной дверью. Тележку с навешанными деталями закатывают внутрь по рельсам, дверь закрывают, печь выходит на 180–200 °C, деталь выдерживает положенное время, дверь открывают и ту же тележку выкатывают наружу. Загрузка и выгрузка идут через один и тот же проём. Цикл живёт партиями: загрузил, прогрел, выдержал, выгрузил.

Проходная камера сквозная. Деталь заезжает с одной стороны и выезжает с противоположной, чаще всего на подвесном конвейере, реже на рельсовой тележке. Двери или воздушные завесы стоят на обоих концах. Печь не останавливается на загрузку, деталь ползёт сквозь горячую зону с постоянной скоростью, и эта скорость подобрана так, чтобы за время прохода набрать выдержку.

Тупиковая это обязательно маленькая печь?

Нет. Тупиковой делают и камеры под длинномер на 6–8 м. «Тупиковая» это про один проём и работу партиями, а не про габарит. Про подбор объёма под деталь есть отдельный разбор размеров камеры.

02 / потокПорог деталей в смену: когда проходная окупается

Считать надо не «серьёзность» производства, а поток одинаковых деталей за смену. Граница из практики цехов такая: до 50–100 деталей в смену тупиковая печь закрывает задачу с запасом. Проходная начинает окупаться от сотен однотипных деталей в смену, когда конвейер идёт полным и не простаивает.

Ловушка в загрузке. Себестоимость одной детали у проходной ниже, но только при полной загрузке линии. Если номенклатура пёстрая, партии по 10–20 штук и между ними переналадка, конвейер стоит полупустым, а печь всё это время греет улицу через два проёма. В таком режиме тупиковая с её партиями оказывается и дешевле в эксплуатации, и гибче по номенклатуре.

Параметр	Тупиковая	Проходная
Проёмы	один (загрузка = выгрузка)	два (вход и выход)
Режим работы	партиями, цикл 30–60 мин	непрерывный поток
Порог потока	до 50–100 деталей/смену	сотни однотипных/смену
Загрузка	тележка, рельсы	подвесной конвейер
Теплопотери	разовые, на открытие двери	постоянные, через 2 проёма
Площадь в цехе	компактна	вдвое больше, линия насквозь
Цена оборудования	базовая	в 2–4 раза выше
Гибкость номенклатуры	высокая	низкая, выгодна на потоке

У меня 30 деталей в день, но разных, что брать?

Однозначно тупиковую. При 30 деталях пёстрой номенклатуры конвейер простаивал бы 90% времени. Тупиковая на партию из смешанных деталей выходит на режим за 15–20 мин и не платит за сквозной прогон пустой линии.

03 / теплопотериЦена второго проёма: почему проходная греет улицу

Тепловой баланс у двух архитектур разный по сути. У тупиковой дверь герметична всю выдержку и открывается только на загрузку-выгрузку, потери разовые. У проходной оба конца регулярно или постоянно открыты под движение конвейера, и через них идёт постоянный отток горячего воздуха и подсос холодного. Это не разовый провал температуры, а фоновая утечка на всю смену.

Расплата в установленной мощности. Каждый лишний кубометр объёма, который приходится держать горячим, это +3–5 кВт мощности, а проходная по определению больше и открытее. Запас объёма сверх 30 % от габарита детали уже нецелесообразен, а сквозная геометрия загоняет этот запас принудительно. При исправной изоляции наружные стенки не должны греться выше 40 °C, но у проёмов проходной печи этот показатель держать сложнее.

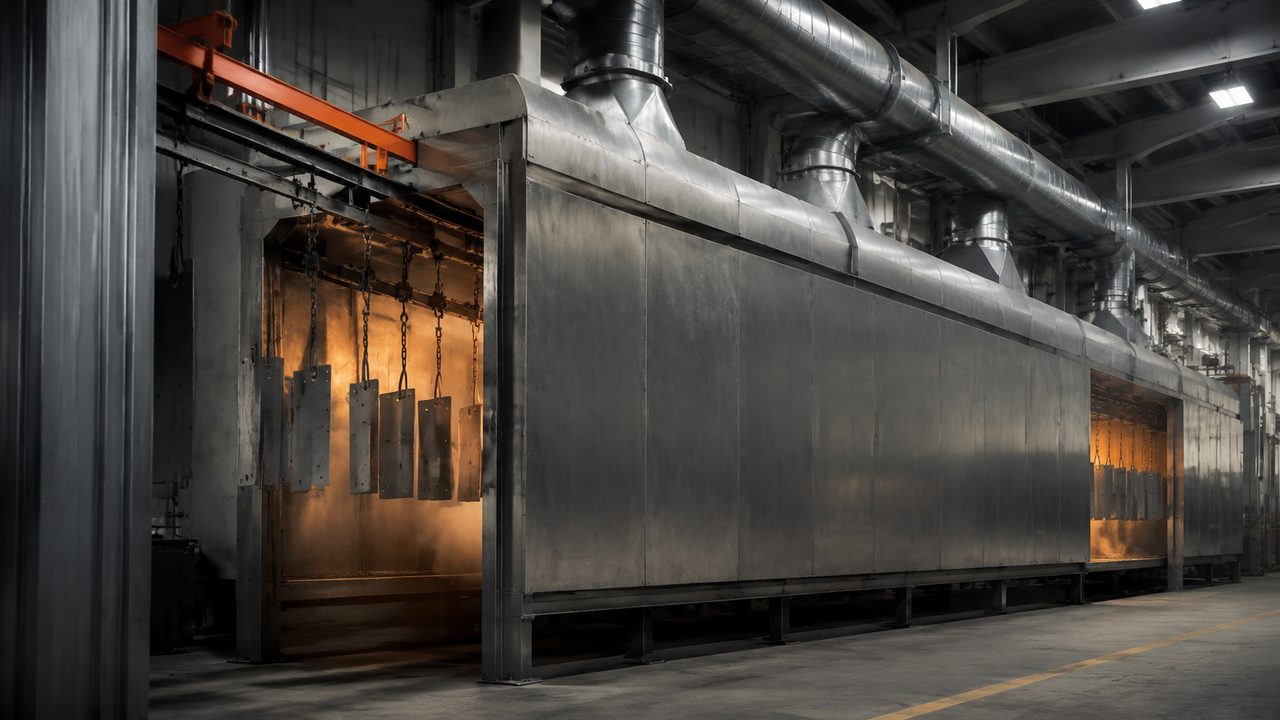

Проходная камера полимеризации в линии, две двери, подвесной конвейер проходит насквозь через горячую зону — fig.03 — проходная в линии: конвейер идёт насквозь, тепло тянет через оба открытых конца

Как понять, что второй проём выстуживает деталь?

По разбросу температуры вдоль камеры. У проёмов проходной печи провал бывает 20–30 °C против центра, и деталь на краю недожигается. Норма разброса по объёму ±2 °C, брак идёт от ±5 °C. Механику расслоения разбирает материал про неравномерный нагрев.

04 / завесыВоздушные шлюзы вместо дверей

Полностью закрыть проходную дверями нельзя, конвейер должен идти. Поэтому проёмы прикрывают воздушными завесами: поток воздуха дует поперёк проёма и работает как невидимая штора, мешая горячему воздуху вытекать, а холодному заходить. На проходных печах ставят двусторонние завесы на входе и выходе.

Второй приём геометрический: горячий участок приподнимают над уровнем проёмов. Горячий воздух легче, он копится вверху приподнятой части и не выливается вниз через открытые концы. Конвейер заводит деталь снизу, поднимает в горячую зону, ведёт по горизонтали и опускает на выходе. Тупиковой всё это не нужно, у неё один проём и он закрыт герметичной дверью с термостойким уплотнителем.

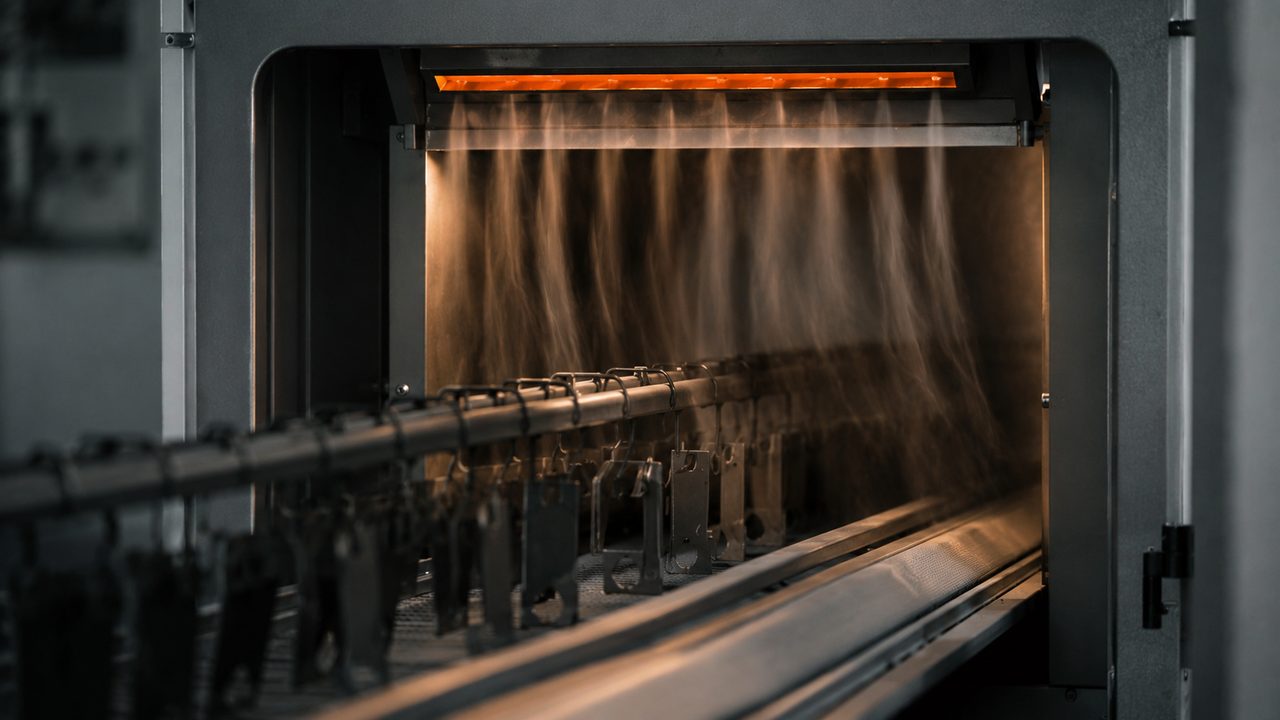

Вход проходной печи полимеризации с воздушной завесой над проёмом, тепловой тамбур — fig.04 — воздушная завеса над входным проёмом: поток поперёк проёма держит тепло внутри

Завеса полностью убирает теплопотери проёма?

Нет, только снижает. Завеса и приподнятый участок уменьшают отток, но остаточные потери всё равно выше, чем у закрытой двери тупиковой. Поэтому у проходной установленная мощность и расход выше при том же объёме. Про экономию тепла в целом есть разбор как снизить расход электричества.

05 / местоКомпоновка в цехе: тупик экономит площадь

Тупиковая встаёт в угол или к стене, потому что подход к ней нужен только с одной стороны. Тележка выезжает и заезжает по одним рельсам, свободного места требуется на длину камеры плюс зона манёвра тележки перед дверью. Для цеха с ограниченной площадью это решающий довод.

Проходная требует сквозного коридора: конвейер должен войти с одной стороны и выйти с другой, значит нужен подход и обслуживание с обоих концов плюс трасса конвейера до участков напыления и подготовки. По занимаемой площади проходная линия крупнее тупиковой печи того же объёма примерно вдвое. Экономит она не место, а человеко-часы: деталь едет сама, оператор не катает тележки.

fig.02 — план сверху: тупиковая гоняет тележку через одну дверь, проходная ведёт деталь насквозь и теряет тепло на обоих концах

06 / промежутокТупиковая с двумя воротами: сквозной поток без конвейера

Между двумя крайностями есть рабочий компромисс. Если логистику цеха хочется сделать сквозной, но объёмы не дотягивают до конвейера, берут тупиковую печь с двумя воротами. Деталь заезжает с одной стороны, выезжает с другой, тележка не разворачивается и не мешает следующей загрузке. Но печь по-прежнему работает партиями, а не потоком: закатили, закрыли оба ворота, прогрели, выдержали, открыли выход.

По теплу это середина. Проёма два, значит потенциально потерь больше, чем у классической тупиковой, но оба закрыты герметичными воротами на всю выдержку, а не открыты под конвейер. Так что фоновой утечки как у настоящей проходной нет. Вариант оправдан там, где сквозное движение тележек экономит проходы в тесном цехе, а поток при этом остаётся партионным на 50–150 деталей в смену.

Когда брать компромисс

Тупиковая с двумя воротами имеет смысл, если у вас есть чёткая линия участков (подготовка → напыление → полимеризация) и разворачивать тележку негде. Если движение всё равно кольцевое или места достаточно, обычная тупиковая с одной дверью проще и герметичнее.

07 / выводКогда самосбору хватает тупиковой

Самодельная и цеховая камера под поток до 100 деталей в смену это тупиковая, почти без вариантов. Причин три. Первая: конвейер, синхронизация скорости с выдержкой и завесы на двух проёмах усложняют сборку в разы, а выигрыша на малом потоке не дают. Вторая: тупиковая герметична и держит тепло, а значит меньше установленная мощность и расход. Третья: гибкость. На тупиковой сегодня партия дисков, завтра ворота, послезавтра профиль, и печь не требует переналадки линии.

Проходную имеет смысл считать, когда через цех идут сотни одинаковых деталей в смену стабильным потоком, а стоимость человеко-часов на катание тележек становится заметной. До этого порога второй проём это лишняя дыра в тепловом балансе и лишние деньги на оборудование. Если сомневаетесь, начните с тупиковой: нарастить поток на ней проще, чем содержать полупустой конвейер.
