Мини-печь для полимеризации мелких деталей своими руками
Для мелких деталей мини-печь реально собрать из старого холодильника, стальной бочки или сварного ящика за 5 000–25 000 ₽. Физика та же, что у большой камеры: 180–200 °C на металле, 15–25 минут выдержки. Сэкономить можно на размере, но не на терморегуляторе и аварийном отключении.
На покраску одного велосипедного руля, пачки болтов М10 или партии декоративных кронштейнов тратить 24 кВт и 8,6 м³ объёма нет смысла. Для таких объёмов делают мини-решения — от «потратил ноль рублей» до «вложил двадцать тысяч и получил почти промышленник». Ниже — честный каталог от дешёвого к серьёзному: что умеет каждый вариант и где он упирается в стену.
01 / сравнениеЧетыре варианта: таблица «вариант — бюджет — ограничения»
Прежде чем идти в гараж за болгаркой, полезно понять, что именно нужно покрасить и с какой частотой. Бытовая духовка справится с ежемесячной парой деталей; сварной шкаф нужен тем, кто красит раз в неделю и ценит стабильное качество.
| Вариант | Рабочий объём | Мощность | Бюджет (корпус + ТЭН + авт.) | Для чего / не для чего |
|---|---|---|---|---|
| Бытовая электродуховка | до 0,07 м³ | 1,8–2,5 кВт | 0 ₽ (есть дома) или 3–5 тыс. б/у | Крепёж, малый крепёж ≤15 см. Нельзя для еды после порошка. Не тянет большую садку. |
| Короб из холодильника/шкафа | 0,1–0,25 м³ | 1,5–3 кВт | 2–8 тыс. ₽ | Детали ≤40 см. Корпус готовый, но утепление слабее металлического «пирога». |
| Бочка 200 л / половина баллона | 0,15–0,2 м³ | 1–2 кВт | 3–10 тыс. ₽ | Длинные тонкие детали (прутки, трубки ≤80 см). Неудобна для плоского. |
| Сварной шкаф 60×60×80 см | ≈0,29 м³ | 2–3 кВт | 12–25 тыс. ₽ | До 50 см по любой оси. Хорошо утепляется. Подходит для регулярной работы. |
02 / духовкаБытовая электродуховка: самый дешёвый путь и его цена
Старая газовая духовка не подойдёт — нужна электрическая с регулировкой до 200–220 °C. Механический термостат духовок обычно врёт на 15–30 °C в ту или иную сторону, поэтому первый прогон делают с термометром: кладут термопару на решётку и сверяют фактическую температуру с делением ручки.
Для крепежа и мелких кронштейнов это терпимо. Болты прогреваются быстро и равномерно — масса маленькая, геометрия простая. Проблема начинается с деталями сложной формы: внутренние полости прогреваются с задержкой в 5–10 минут против открытых поверхностей.
Можно ли использовать духовку с конвекцией?
03 / холодильникКороб из старого холодильника или кухонного шкафа
Корпус холодильника — готовая прямоугольная коробка с дверцей и навесами. Компрессор, трубки хладагента и уплотнители снимают, пенополиуретановое утепление вырезают (оно горит при 150–180 °C) и заменяют базальтовой ватой плотностью 80–100 кг/м³ толщиной 50–80 мм. Внутренние пластиковые стенки тоже убирают — остаётся металлический корпус.
ТЭН ставят снизу, термопару — на задней стенке на уровне подвеса деталей. Рабочий объём холодильника на 200–250 л позволяет вешать детали до 40–50 см по высоте. На 1,5–2 кВт такой объём выходит на режим за 25–35 минут.
Нужен ли металлический лист внутри холодильника?

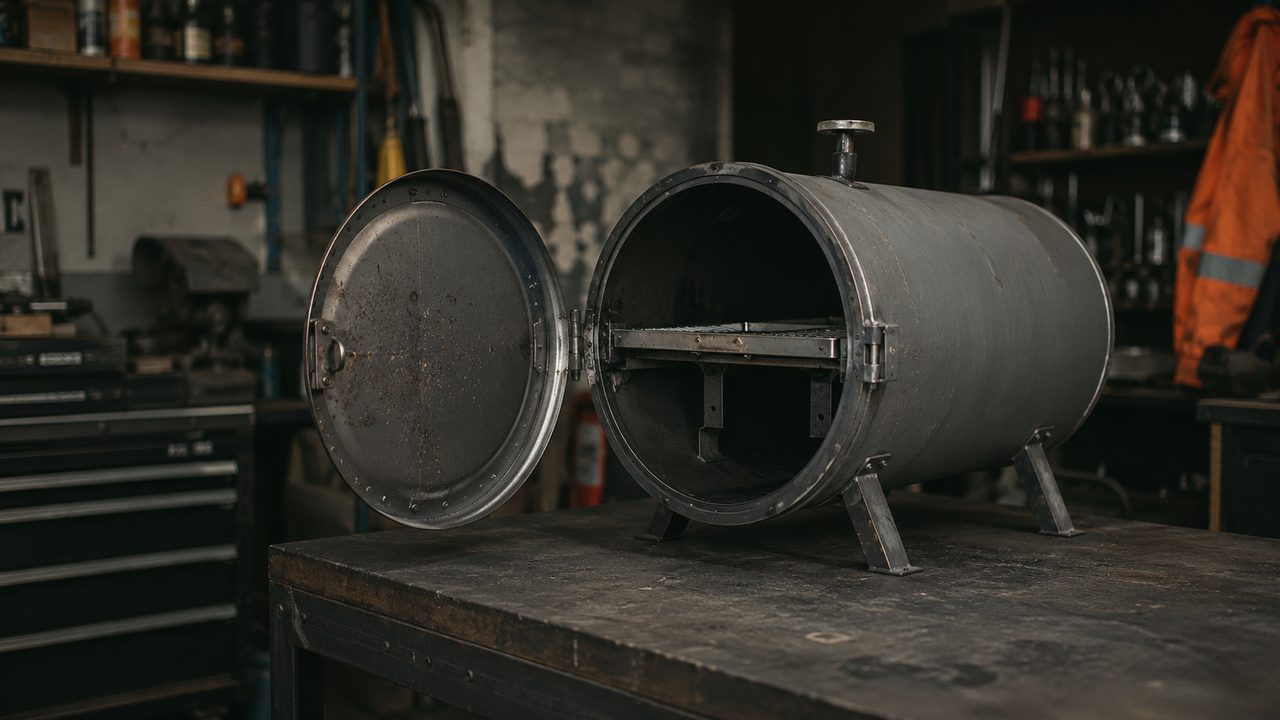

04 / бочкаБочка 200 л или половина газового баллона
Стальная бочка 200 л (диаметр около 57 см, высота 85 см) хороша для длинных тонких деталей: прутков, труб, рамных элементов велосипедов. Детали вешают вертикально — это их главное преимущество. Бочку снаружи оборачивают базальтовой ватой и одевают в кожух из листового металла. ТЭН на 1–1,5 кВт идёт по кругу у дна.
Газовый баллон 50 л, разрезанный поперёк пополам, даёт две меньших камеры. Перед резкой баллон обязательно полностью дегазируют: заполняют водой, стравливают, промывают. Срезанный торец превращают в дверцу на петлях. Рабочий диаметр — 30 см, глубина — 27 см: прекрасно для крышек, дисков, небольших пластин.
Как дегазировать газовый баллон перед разрезанием?
05 / шкафСварной шкаф 60×60×80 см — оптимум для регулярной работы
Если объём задач больше «пару раз в месяц», самодельный сварной шкаф окупает время на постройку уже за сезон. Каркас — уголок 40×40 мм или профтруба, обшивка двойная: оцинковка 0,8 мм изнутри, базальтовая вата 50–80 мм, оцинковка 0,5 мм снаружи. Объём 0,29 м³ при 3 кВт выходит на 200 °C за 15–20 минут.
Дверца — отдельный «пирог» той же толщины, на двух петлях, с термостойким силиконовым уплотнителем по периметру. Без уплотнителя уйдёт до 20–30 % тепла, и время выхода на режим вырастет вдвое. Вентилятор рециркуляции ставят на задней стенке: крыльчатку внутри, двигатель с вынесенным валом снаружи в прохладной зоне.
Подробнее о расчёте нагревательного элемента — в статье «Расчёт ТЭНов для камеры полимеризации», о выборе утеплителя — в «Чем утеплить камеру».
06 / обязательноеЧто есть в каждой мини-печи — без этого не запускать
Независимо от того, из чего собрана камера, четыре компонента обязательны. Без любого из них либо получаете брак, либо рискуете пожаром.
Терморегулятор с термопарой ХА(К) на диапазон до 250 °C. Механические биметаллические термостаты от духовок дают погрешность ±20–30 °C. Для большинства порошков это граница между «нормально» и «перепал». ПИД-регулятор типа ОВЕН ТРМ или китайский REX-C100 держат режим в пределах ±5 °C. Подробнее о выборе — в статье про автоматику.
Аварийный термостат. Отдельное от регулятора устройство, настроенное на 230–240 °C. Если основной контур залипнет в «включено», аварийный обесточит ТЭН. Стоит около 300–500 ₽, спасает и камеру, и краску.
Утепление. Без него мощность уходит в стенки, выход на режим затягивается, а потребление растёт. Даже на маленькой духовке-самоделке 50 мм базальтового мата снаружи сокращают время разогрева на треть.
Контроль реальной температуры детали. Воздух в камере прогревается быстрее металла. Деталь с толщиной стенки 3–5 мм выходит на рабочую температуру с запозданием 5–15 минут относительно воздуха. Отсчёт выдержки вести только с момента, когда металл вышел на режим. Как проверить — в материале «Контроль температуры детали пирометром».
Как правильно засекать время выдержки?
Можно ли в мини-печь загружать несколько деталей одновременно?
07 / переходКогда мини-печь перестаёт справляться
Мини-печь теряет смысл, когда садка начинает занимать её полный объём каждый раз. Тогда каждые 15–20 минут выдержки плюс 15–20 минут разогрева дают цикл под 40 минут на загрузку. При пяти загрузках в день это уже 3,5 часа только на термоцикл, без учёта навески и охлаждения.
Второй сигнал — детали, которые не влезают ни боком, ни стоя. Третий — нужна вентиляция, а в мастерской негде поставить вытяжку над маленькой печкой в углу. В этих случаях смотрят на полноразмерную камеру: её устройство разобрано в «Сборке камеры полимеризации».
