Каким напряжением заряжается порошковая краска?

В короне на игольчатый электрод пистолета подают отрицательный потенциал 60–100 кВ. Сама частица при этом заряда не под таким напряжением, она набирает заряд 0,5–2 мкКл на грамм от свободных ионов. Высокое напряжение нужно только чтобы у кончика электрода пробить воздух и родить эти ионы.

Почему заряженный порошок держится на детали ещё до запекания?

Работают две силы сразу. Кулоновское притяжение тянет заряженную частицу к заземлённой детали, а сила изображения довешивает: заряд наводит в металле зеркальный заряд противоположного знака, и они притягиваются. Реально порошок держится даже крепче, чем даёт расчёт по одной силе изображения, поэтому неоплавленный слой можно аккуратно перевозить в печь.

Почему в углах и пазах порошок ложится хуже?

Это клетка Фарадея. Силовые линии электрического поля идут на ближайшие кромки угла, а внутрь паза почти не заходят, ионное облако короны туда не проникает. Частицы садятся по краям, а дно паза остаётся голым или в тонком слое. Чем глубже и уже полость, тем сильнее эффект.

Что такое обратная ионизация и как её увидеть?

Когда слой порошка превысил толщину в одну частицу, свежие ионы уже не могут стечь на землю через изолирующий порошок и накапливают в слое встречный заряд. Он пробивает слой обратным током к пистолету и выбивает микрократеры. На покрытии это видно как мелкая пупырчатая шагрень или проколы, обычно при попытке набрать слой толще 100–120 мкм короной.

Чем корона отличается от трибо по физике заряда?

Корона заряжает частицу снаружи, свободными ионами из воздуха, и вокруг детали висит облако ионов. Трибо заряжает трением частицы о фторопласт внутри ствола, за один контакт частица берёт лишь сотни зарядов, поэтому нужны тысячи контактов вдоль длинного канала. Зато у трибо нет облака свободных ионов, значит нет клетки Фарадея, и в углы порошок лезет лучше.

Куда девается заряд после запекания?

Пока порошок сыпучий, он держит заряд минутами. При нагреве около 150–200 °C частицы плавятся, сливаются в плёнку и заряд стекает через расплав и точки касания на заземлённый металл за секунды. После гелеобразования удерживать плёнку электростатике уже не нужно, её держит расплавленная смола и адгезия к металлу.

Зачем вообще заземлять деталь?

Без земли деталь быстро набирает собственный заряд от первых же частиц и начинает их отталкивать, налипание падает до нуля. Заземление даёт заряду стекать, поле между электродом и деталью держится, притяжение работает. Переходное сопротивление цепи заземления держат ниже 1 МОм, лучше до 1 Ом на чистом контакте.

Какой заряд несёт одна частица порошка?

Считают не по частице, а по отношению заряда к массе: у короны это 0,5–2 мкКл на грамм, в агрессивном режиме до 5 мкКл на грамм. Рабочая фракция порошка 20–50 мкм. У осевшего порошка отношение заряда к массе выше, чем у пролетевшего мимо, то есть на детали остаются самые заряженные частицы.

Главная / Физика электростатического напыления

Как работает электростатическое напыление порошка: физика заряда

Короткий ответ

На электрод пистолета подают 60–100 кВ, и у самого кончика поле разгоняется до 30 кВ/см, где воздух пробивается и рождает свободные ионы. Ионы садятся на летящие частицы порошка 20–50 мкм и дают им заряд 0,5–2 мкКл/г. Заряженная частица летит на заземлённую деталь по силе Кулона, а прилипает за счёт силы изображения. Держится минутами, пока в печи при 150–200 °C не расплавится: тогда заряд стекает, а плёнку удерживает смола. Клетка Фарадея не пускает поле в углы, обратная ионизация ограничивает толщину слоя короной.

Одна частица порошка размером 30 мкм весит около 15 нанограмм. Чтобы такая пылинка не упала под своим весом, а полетела на деталь и прилипла, ей хватает заряда в 1 мкКл на грамм массы. Это тысячные доли того, что накапливает наэлектризованная расчёска, но при поле в десятки киловольт хватает с запасом. Разберём по шагам, что физически происходит от кончика электрода до застывшей плёнки.

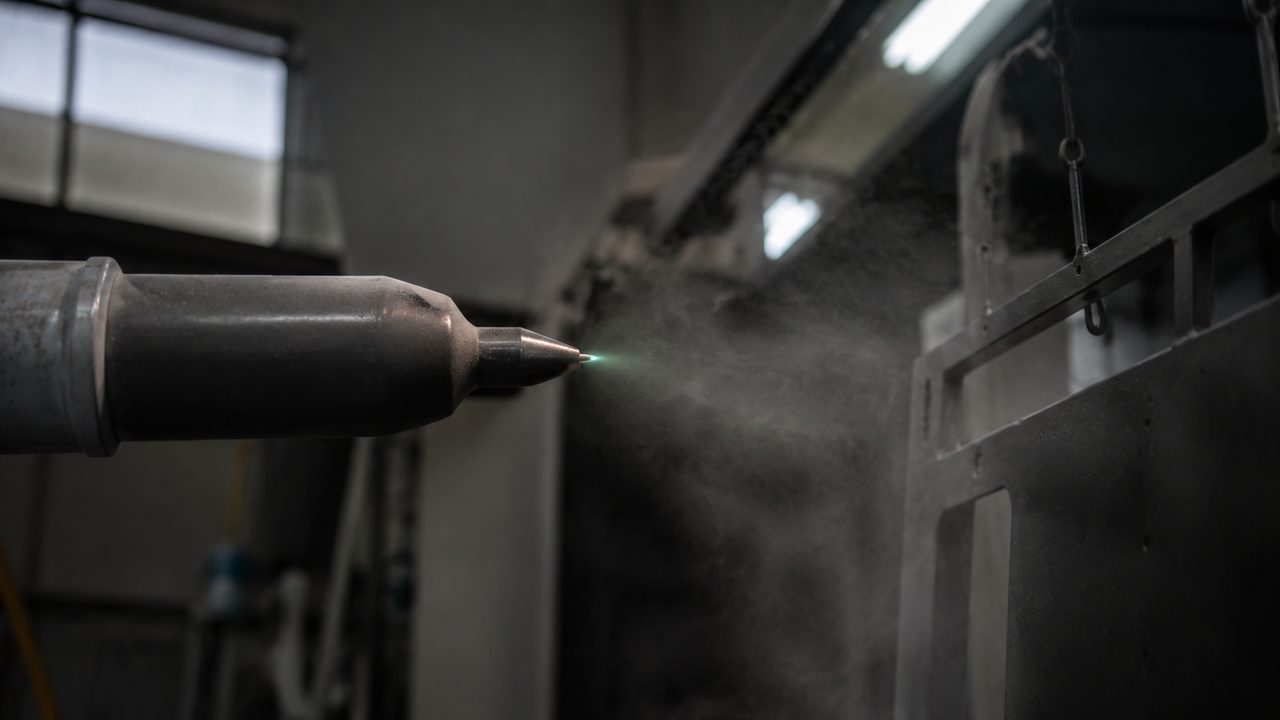

Наконечник порошкового пистолета с коронирующим электродом и ионное облако, направленное к заземлённой металлической детали — fig.01 — корона: у кончика электрода воздух пробивается, поток ионов идёт к заземлённой детали и по пути заряжает частицы

01 / основаТри условия, без которых ничего не летит

Электростатическое напыление держится на трёх вещах: заряд на частице, поле между пистолетом и деталью, и путь для стекания заряда через заземление. Убери любое из трёх, и порошок либо не зарядится, либо не полетит, либо облепит деталь на секунду и осыплется.

Само притяжение это сила Кулона: два разноимённых заряда тянутся друг к другу, сила падает с квадратом расстояния. Частица несёт минус, деталь через землю притворяется плюсом, между ними поле. Дальше только детали того, как создать заряд и удержать частицу на месте.

Почему нельзя просто сыпать порошок без электростатики?

Незаряженный порошок держится на вертикали только там, где прилип механически, и осыпается при малейшей вибрации. Заряд даёт равномерный слой 60–120 мкм на всех поверхностях сразу, включая вертикали и низ детали. Про выбор пистолета корона или трибо есть отдельный разбор.

02 / коронаКак воздух у электрода рождает ионы

В коронном пистолете на игольчатый электрод подают отрицательный потенциал 60–100 кВ. Само по себе высокое напряжение частицу не заряжает. Работает вот что: у острого кончика напряжённость поля растёт до 30 кВ/см и выше, и на этой границе молекулы воздуха теряют электроны. Начинается лавина, воздух у электрода становится проводящим и непрерывно выбрасывает свободные ионы.

Ионов рождается много, куда больше, чем частиц порошка: на одну заряженную частицу приходится порядка 10 свободных ионов. Часть ионов садится на порошок и заряжает его, но полезными оказываются только 6–10%. Остальные летят к детали как свободный ионный ток, и именно этот избыток позже устраивает проблемы в углах и с толстым слоем.

Параметр короны	Значение	Что делает
Потенциал электрода	60–100 кВ	создаёт поле у иглы
Порог пробоя воздуха	~30 кВ/см	запускает ионизацию
Свободных ионов на частицу	~10 : 1	заряжают порошок и мешают
Полезно садится на порошок	6–10%	остальное уходит мимо

Ток короны в микроамперах это про что?

Микроамперы это ток свободных ионов, летящих на деталь. На большинстве пистолетов его держат в пределах 10–20 мкА. Чем выше ток, тем сильнее облако ионов и тем раньше начнутся проблемы в углах. Настройку кВ и мкА разбираем в статье про режимы пистолета.

03 / трибоЗаряд трением о фторопласт

Трибостатический пистолет заряжает порошок иначе: без высокого напряжения и без ионов. Частицы гонят потоком воздуха по длинному каналу из фторопласта (PTFE), они трутся о стенки и отдают им электроны. Разные материалы стоят в трибоэлектрическом ряду по-разному, и порошок на фторопласте заряжается положительно, теряя электроны стенке.

Беда в том, что за один контакт частица берёт всего несколько сотен элементарных зарядов. Чтобы набрать рабочий заряд, ей нужны тысячи касаний, поэтому канал трибо длинный и извилистый. Заряд на выходе обычно ниже, чем у короны. Зато вокруг детали нет облака свободных ионов, и это меняет всё поведение в углах.

Почему трибо считается капризнее короны?

Заряд зависит от сухости порошка, скорости потока и износа фторопласта. Влажный или залежавшийся порошок почти не трибуется. Корона заряжает жёстче и стабильнее, ей всё равно на трибосвойства смеси, поэтому новичку с ней проще. Про подачу порошка инжектором есть разбор настройки.

04 / полётКулон плюс сила изображения

Заряженная частица покидает пистолет и попадает в поле между электродом и деталью. Тянут её две силы. Первая это сила Кулона: минус на частице притягивается к заземлённой детали, которая в этом поле ведёт себя как противоположный заряд. Вторая включается у самой поверхности.

Когда частица подходит вплотную к металлу, её заряд наводит в проводнике зеркальный заряд противоположного знака, будто под поверхностью сидит близнец с плюсом. Это и есть сила изображения. Она короткодействующая, но у контакта очень цепкая, и именно она держит частицу на месте после посадки. На практике порошок липнет даже крепче, чем даёт расчёт по одной силе изображения, потому что добавляются механическое зацепление и остаточное поле.

Пневматика или электростатика тащит частицу сильнее?

На отлёте от сопла главную скорость даёт воздух, электростатика лишь подправляет траекторию и заворачивает частицы на скрытые стороны детали. У самой поверхности воздух уже почти встал, и последний сантиметр решают Кулон и сила изображения. Поэтому продувать порошок с силой бесполезно, важнее заряд.

Заряженная частица порошка 20-50 мкм у металлической поверхности, её заряд наводит зеркальный заряд-изображение в металле, вектор силы притяжения — fig.02 — сила изображения: заряд частицы наводит в металле зеркальный заряд, и они притягиваются у самого контакта

05 / удержаниеПочему слой доезжает до печи

После посадки частица должна дождаться печи, не осыпавшись. Держит её остаточный заряд и сила изображения. Отношение заряда к массе у осевшего порошка выше, чем у пролетевшего мимо: на детали остаются самые заряженные частицы, а слабо заряженные проносит потоком. Это самоотбор, он и делает неоплавленный слой относительно цепким.

Заряд стекает через слой не мгновенно. Порошок это диэлектрик, изоляция между частицами хорошая, поэтому заряд живёт минутами, и этого хватает, чтобы перенести деталь на подвесе в камеру. Резкие удары и сквозняк слой сбивают, поэтому осыпание до печи почти всегда это либо слабый заряд, либо плохое заземление, а не сама физика. Разбор случаев, когда порошок не липнет, лежит в отдельной статье.

Сколько времени слой держится до запекания?

При нормальном заряде и заземлении неоплавленный слой спокойно держится минутами, достаточно чтобы дойти до камеры. Заряд стекает тем медленнее, чем суше воздух и толще диэлектрик. Проблема почти всегда не во времени, а в переходном сопротивлении заземления: держите его ниже 1 МОм.

06 / клетка ФарадеяПочему углы остаются голыми

Электрическое поле идёт по кратчайшему пути на ближайший металл. У внешнего угла это кромки, у внутреннего паза это входные грани. Внутрь узкой полости силовые линии почти не заходят, а облако свободных ионов короны туда и подавно не пролезает. Частицы садятся по краям и обрастают их, ещё сильнее экранируя дно. Это эффект клетки Фарадея, из-за него углы, пазы и внутренние рёбра получают тонкий слой или остаются голыми.

Чем глубже и уже полость, тем жёстче эффект. У короны он особенно заметен: ионное облако отталкивает частицы от уже покрытых кромок и гонит их наружу из угла. Приёмы борьбы это снижение кВ и тока у углов, ручной домаз при малом токе и правильная развеска. Подробно про непрокрас углов есть разбор дефекта.

Геометрия	Поведение поля	Результат слоя
Плоскость	линии идут прямо	ровный слой
Внешний угол, кромка	линии сгущаются	слой толще, риск наплыва
Внутренний паз	линии не заходят внутрь	дно голое, клетка Фарадея

07 / обратная ионизацияТолстый слой пробивает сам себя

У короны есть потолок по толщине, и упирается он в физику. Пока слой тонкий, заряд частиц стекает через него на землю. Как только толщина превысила примерно один слой частиц, порошок начинает работать как изолятор. Новые ионы уже не могут стечь и копят в слое встречный заряд.

Когда напряжённость в слое дорастает до пробоя, начинается обратная ионизация: воздух внутри пор порошка пробивается, встречный ионный ток идёт обратно к пистолету и выбивает микрократеры. На готовом покрытии это мелкая пупырчатая шагрень или проколы, обычно при попытке набрать короной больше 100–120 мкм. Лечится это снижением тока короны, отводом свободных ионов кольцевым электродом или переходом на трибо, где ионного облака нет вовсе.

Как отличить обратную ионизацию от обычной шагрени?

Обратная ионизация даёт мелкую пористую пупырчатость с проколами именно там, где слой самый толстый: на кромках и в зоне прямого попадания факела. Обычная шагрень от толстого слоя или неверного режима печи ровнее и без проколов. Разбор шагрени и кратеров есть в статье о дефектах поверхности.

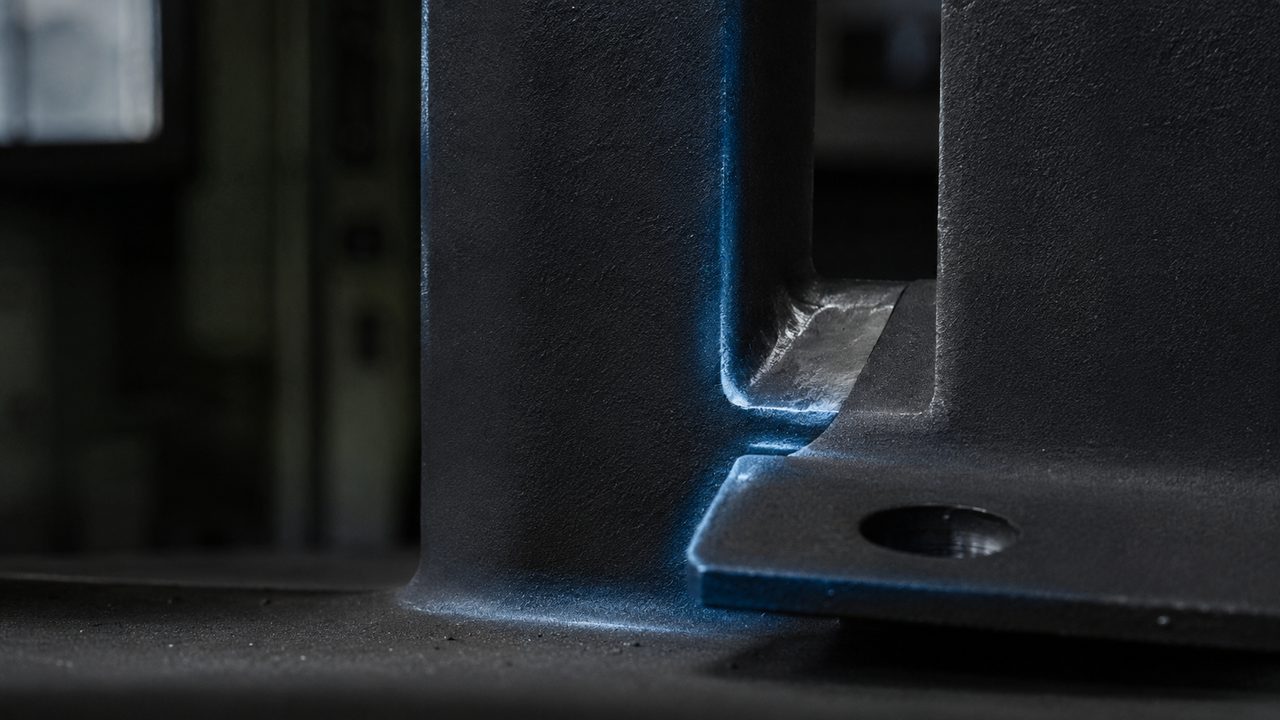

Внутренний угол металлической детали, силовые линии электрического поля огибают вход в паз, порошок оседает по кромкам, дно паза остаётся голым — fig.03 — клетка Фарадея в пазу: поле идёт на кромки, частицы садятся по краям, дно полости почти без слоя

08 / расплавКуда девается заряд в печи

В камере при 150–200 °C порошок проходит две стадии. Сначала частицы плавятся и растекаются в единую плёнку, потом смола сшивается и застывает. На стадии расплава заряд уходит: плёнка становится сплошной, точки касания к металлу увеличиваются, и остаточный заряд стекает на заземлённую деталь за секунды. Электростатика своё отработала ещё на подвесе, дальше она не нужна.

Держит застывшую плёнку уже не заряд, а расплавленная и сшитая смола плюс адгезия к металлу. Поэтому все требования к заряду и заземлению относятся к моменту напыления и переноса, а не к печи. Режимы нагрева и выдержки разбираем в статье о температуре и времени полимеризации, а саму сборку камеры в материале про камеру своими руками.

09 / выводКорона против трибо там, где сложная форма

Итог по физике простой. Корона заряжает жёстко и стабильно, ей всё равно на свойства порошка, но её ионное облако само создаёт клетку Фарадея и обратную ионизацию, поэтому глубокие пазы и толстый слой ей даются тяжело. Трибо заряжает слабее и капризнее, зато без ионного облака лезет в углы и рёбра, где корона пасует.

На плоской и умеренно рельефной детали берут корону и не мучаются. На изделии с глубокими нишами, решётками и внутренними полостями трибо часто кладёт слой ровнее именно из-за отсутствия свободных ионов. Многие цеха держат оба пистолета и переключаются под форму детали. Заземление при этом чистое в любом случае, без него не работает ни та, ни другая физика, а как его правильно организовать есть в разборе оснастки и подвесов.
