Можно ли греть камеру полимеризации соляркой?

Можно, но только косвенным нагревом. Дизельную горелку ставят на теплогенератор, продукты сгорания идут в теплообменник и в дымоход, а в камеру подаётся чистый горячий воздух. Прямой факел или выхлоп в рабочий объём недопустимы: копоть и недожог сядут в порошок и дадут дефекты. Дизель берут там, где на объекте нет ни 380 В, ни магистрального газа.

Почему нельзя пускать выхлоп дизельной горелки прямо на деталь?

Солярка горит чище отработки, но всё равно даёт сажу и недожог, особенно на розжиге и при плохой настройке. Осевшая на прогретой детали или в облаке порошка копоть даёт чёрные точки, кратеры и потерю глянца. Поэтому греют не деталь напрямую, а воздух через теплообменник, а дымовые газы уводят отдельным контуром в дымоход.

Сколько солярки жрёт дизельная горелка в час?

Около 0,1 литра в час на каждый киловатт мощности факела. Для камеры на 30–40 кВт это примерно 3–4 л/ч на прогреве и меньше на поддержании. Компактные пушки на 5–8 кВт тянут 0,4–0,7 л/ч, промышленные теплогенераторы 50–70 кВт до 5 л/ч. Литр солярки отдаёт около 10 кВт·ч тепла.

Дизель дешевле электричества за цикл полимеризации?

По топливу нет, дороже. Один цикл камеры на 40 кВт съедает 5–6 литров солярки, это около 325–390 рублей при цене 65 ₽/л, тогда как электричество на тот же цикл выходит около 105 рублей. Дизель выигрывает не ценой киловатта, а тем, что не требует ни ввода 380 В, ни газовой трубы на объекте.

Какую дизельную горелку выбрать по мощности камеры?

Берут горелку с запасом 20–30 % над теплопотерями камеры на рабочей температуре. Для камеры на 30–40 кВт полезной мощности ставят горелку 45–60 кВт, чтобы был резерв на прогрев за приемлемое время. Модулируемая или двухступенчатая горелка держит температуру точнее одноступенчатой, которая всегда бьёт на полную.

Когда дизель оправдан, а когда лучше электро или газ?

Дизель оправдан на объектах без 380 В и без магистрального газа: выезд на площадку, стройка, гараж без выделенной мощности. Если есть газовая труба, газ дешевле в разы по топливу. Если есть 380 В и поток небольшой, электрокамера проще и не требует дымохода и обслуживания горелки.

Главная / Нагрев камеры

Дизельная камера полимеризации на солярке: плюсы и подбор

Q: Нужен ли дымоход для дизельной камеры и какого диаметра?

Да, обязательно. Продукты сгорания солярки выводят отдельным герметичным дымоходом наружу, минуя рабочую зону. Для теплогенератора около 90 кВт ставят трубу Ø159 мм. Турбонаддув горелки создаёт напор, поэтому работа не зависит от естественной тяги, и дымоход можно вывести через стену.

Q: Держит ли дизель ровную температуру ±5 °C?

Труднее, чем электрика. Факел инерционнее ТЭНа: он гаснет и разжигается циклами, а стенки камеры сгорания продолжают отдавать тепло после отсечки. На простой одноступенчатой горелке реальный разброс чаще ±10 °C. Модулируемая горелка, утеплённая камера и контроль по детали через пирометр сводят разброс ближе к ±5 °C.

Короткий ответ

Дизель на камере полимеризации берут по одной причине: на объекте нет ни 380 В, ни магистрального газа. Литр солярки даёт около 10 кВт·ч тепла, горелка расходует примерно 0,1 л/ч на киловатт, цикл камеры на 40 кВт съедает 5–6 л. По топливу это дороже электричества: 325–390 ₽ за цикл против 105 ₽ на электрике. Но пустить факел или дымовые газы прямо в камеру нельзя: копоть сядет в порошок. Поэтому нужен косвенный нагрев через теплообменник и отдельный дымоход Ø159 мм.

Дизельную камеру ставят не ради экономии, а ради автономности. На стройплощадке или в цехе без выделенной мощности нет ни 380 В под камеру на 40 кВт, ни газовой трубы. Солярка при этом привозится канистрами и горит стабильно при любом морозе. Вся конструкция такой камеры строится вокруг одной задачи: снять тепло с факела и не пустить продукты сгорания на деталь. Разберём, когда это оправдано, сколько жрёт и во что обходится цикл.

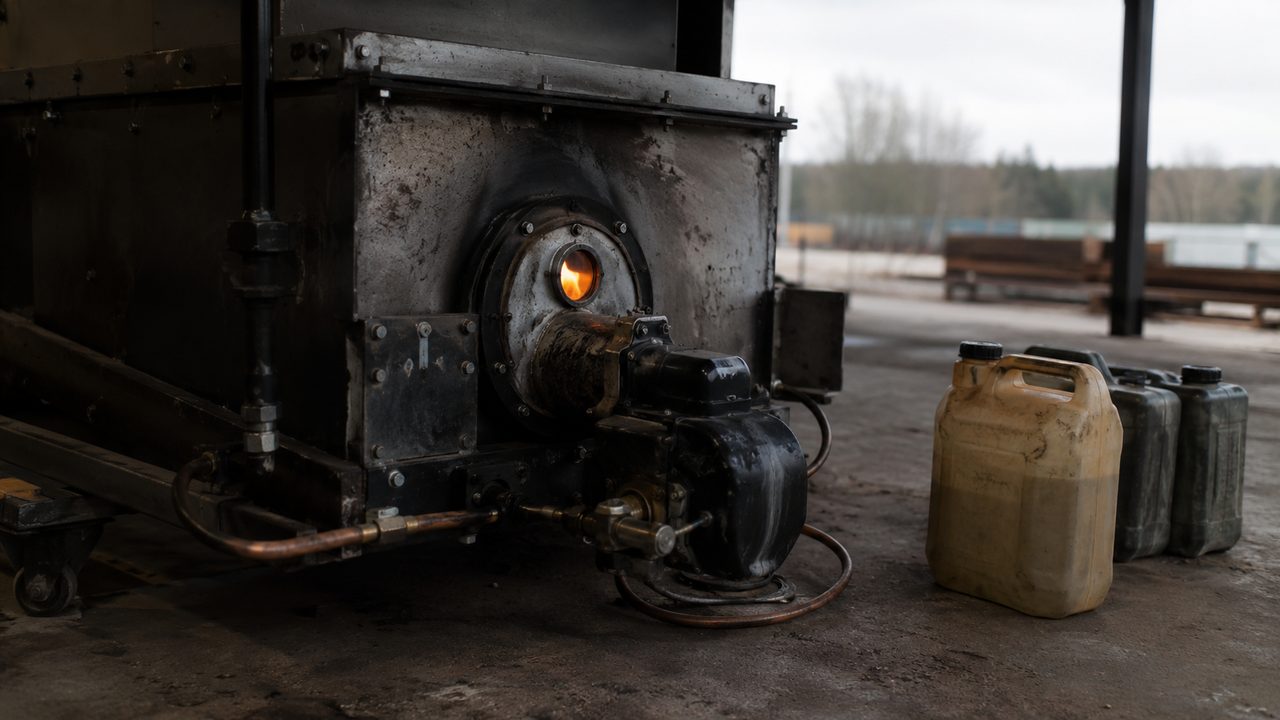

Дизельная горелка на теплогенераторе камеры полимеризации на объекте без 380 В, канистры с соляркой и топливная магистраль рядом, факел виден в смотровом окне камеры сгорания — fig.01 — дизельная горелка на теплогенераторе камеры: факел в камере сгорания, бак с соляркой и топливная магистраль сбоку

01 / когдаКогда дизель оправдан: нет 380 В и нет газа на объекте

Развилка простая. Есть на объекте выделенные 380 В под нужную мощность и поток небольшой, ставят электрокамеру: ноль обслуживания, точная температура, никакого дымохода. Есть магистральный газ, ставят газовую горелку: топливо дешевле всего, около 0,5 ₽ за киловатт. Дизель остаётся для случая, когда нет ни того, ни другого.

Типовые ситуации под дизель: выезд бригады на площадку заказчика, стройка без подключённой мощности, гараж с одной фазой 220 В, куда камеру на 40 кВт не запитать. Солярка автономна, её везут с собой. Это плата за мобильность, а не за дешёвое тепло.

Дизель выгоднее газа?

По топливу нет. Магистральный газ стоит около 0,5 ₽ за киловатт против 3,9 ₽ у дизеля. Дизель берут только там, где газовой трубы нет. Сравнение стационарных источников тепла разбирает материал газовая или электрическая камера.

02 / барьерПродукты сгорания солярки нельзя на деталь: только теплообменник

Это то, чем камера полимеризации отличается от любой дизельной тепловой пушки. Пушка гонит выхлоп прямо в помещение, и для обогрева склада это нормально. В порошковой покраске одна крупинка сажи в облаке напыления или на прогретой детали превращается в кратер, чёрную точку или матовое пятно, и деталь идёт на перекрас. Поэтому дымовые газы горелки не должны иметь контакта с воздухом камеры вообще.

Решение стандартное для жидкотопливных печей: печь собирают из двух блоков, теплогенератора и рабочей камеры. Горелка бьёт факелом в камеру сгорания, стенки которой раскаляются до ~700 °C. Через теплообменник это тепло снимает чистый воздух и вентилятором гонит в камеру к детали. Грязный дым в это время идёт своей дорогой в дымоход. Воздух и дым нигде не пересекаются. Прямонагревные дизельные пушки для полимеризации порошка поэтому не годятся.

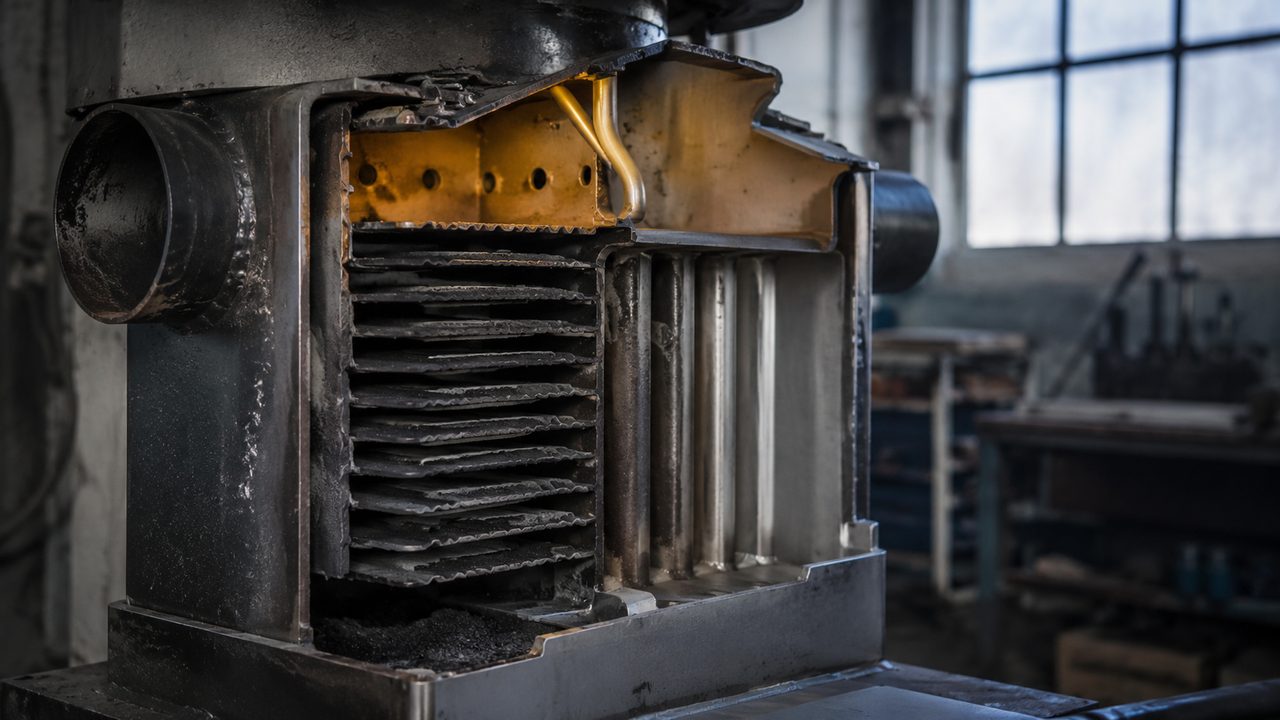

Рёбристый теплообменник разделяет два контура в теплогенераторе дизельной камеры: закопчённая сторона горячих газов с дымоходом и чистая сторона воздуха на камеру — fig.02 — теплообменник разделяет контуры: закопчённая сторона дымовых газов и чистая сторона воздуха на камеру

Солярка ведь горит чисто, зачем теплообменник?

Чище отработки, но не идеально. На розжиге, при плохой настройке форсунки и на переходных режимах дизель даёт сажу и недожог. Для покрытия хватит и малой доли копоти, чтобы получить точки и кратеры. Механику загрязнения разбирает статья про дефекты поверхности.

03 / расходСколько солярки жрёт горелка: л/ч и на цикл

Считается через удельный расход. Дизельная горелка тянет около 0,1 л/ч на каждый киловатт мощности факела. Для камеры на 30–40 кВт это 3–4 л/ч на прогреве, когда факел бьёт постоянно, и меньше на поддержании, когда горелка работает циклами. Компактные пушки на 5–8 кВт расходуют 0,4–0,7 л/ч, промышленные теплогенераторы на 50–70 кВт до 5 л/ч.

Полный цикл полимеризации это прогрев плюс выдержка при 180–200 °C, суммарно около 1,5 ч. Камера на 40 кВт за такой цикл сжигает 5–6 л солярки: больше на старте, меньше на полке. Теплотворность дизтоплива около 10 кВт·ч с литра, так что подвод тепла считается напрямую от объёма бака.

Мощность	Расход л/ч	Где применяют
5–8 кВт	0,4–0,7	мини-печь, диски, мелочь
30–40 кВт	3–4	типовая камера 1–2 м³
50–70 кВт	до 5	крупная камера, поток

Как снизить расход солярки на цикл?

Три приёма: утеплить камеру, чтобы теплопотери на полке были минимальны, поставить модулируемую горелку вместо одноступенчатой и не гонять камеру полупустой. Логика та же, что и с электричеством: как снизить расход энергии камеры. Про теплоизоляцию есть отдельный разбор чем утеплить камеру.

04 / экономикаСтоимость цикла: электро против газа против дизеля

Считаем честно, для камеры на 40 кВт с полезным подводом около 35 кВт·ч за цикл. Электричество по 3,0 ₽ за киловатт даёт около 105 ₽ за цикл. Магистральный газ по 0,5 ₽ выходит около 18 ₽. Дизель при цене солярки 65 ₽/л и расходе 5–6 л обходится в 325–390 ₽. По топливу дизель проигрывает обоим.

Но топливо это не вся цена. Электрокамере нужен ввод 380 В и подключение к сети с кабелем и автоматом, газовой камере нужна согласованная газовая труба. На объекте без того и другого этих затрат либо нет физически, либо они уходят в сотни тысяч рублей на подведение мощности. Дизель эту статью обнуляет: горелка от 11 000 ₽, теплогенератор с теплообменником от 65 000 ₽, и всё работает от бака. Вот где дизель отбивает более дорогое топливо.

Источник	Топливо за цикл	Что нужно на объекте
Электро (380 В)	~105 ₽	выделенная мощность, кабель, автомат
Газ (магистраль)	~18 ₽	газовая труба, согласование
Дизель (солярка)	325–390 ₽	только бак и дымоход, автономно

Дизель это про автономность, не про дешевизну

Если считать только топливо, дизель всегда дороже. Он выигрывает там, где подведение 380 В или газа стоит сотни тысяч рублей или невозможно в принципе. На стационарной точке с готовым вводом дизель смысла не имеет.

05 / дымоходДымоход и отвод продуктов сгорания

Дизельная камера всегда с дымоходом, это не опция. Продукты сгорания солярки уводят отдельным герметичным контуром наружу, минуя рабочую зону. Для теплогенератора около 90 кВт ставят трубу Ø159 мм, для камер поменьше диаметр берут по паспорту горелки. Турбонаддув горелки создаёт напор, поэтому работа не зависит от естественной тяги, и дымоход можно вывести горизонтально через стену.

Герметичность контура до улицы обязательна: щель в дымоходе даёт сажу и угарный газ в цех. Отдельно нужна вытяжка над камерой для паров, которые выделяет сам порошок при 180–200 °C, это уже третий поток, не связанный с дымом горелки. Путать их нельзя: дымоход убирает выхлоп топлива, вытяжка убирает продукты полимеризации.

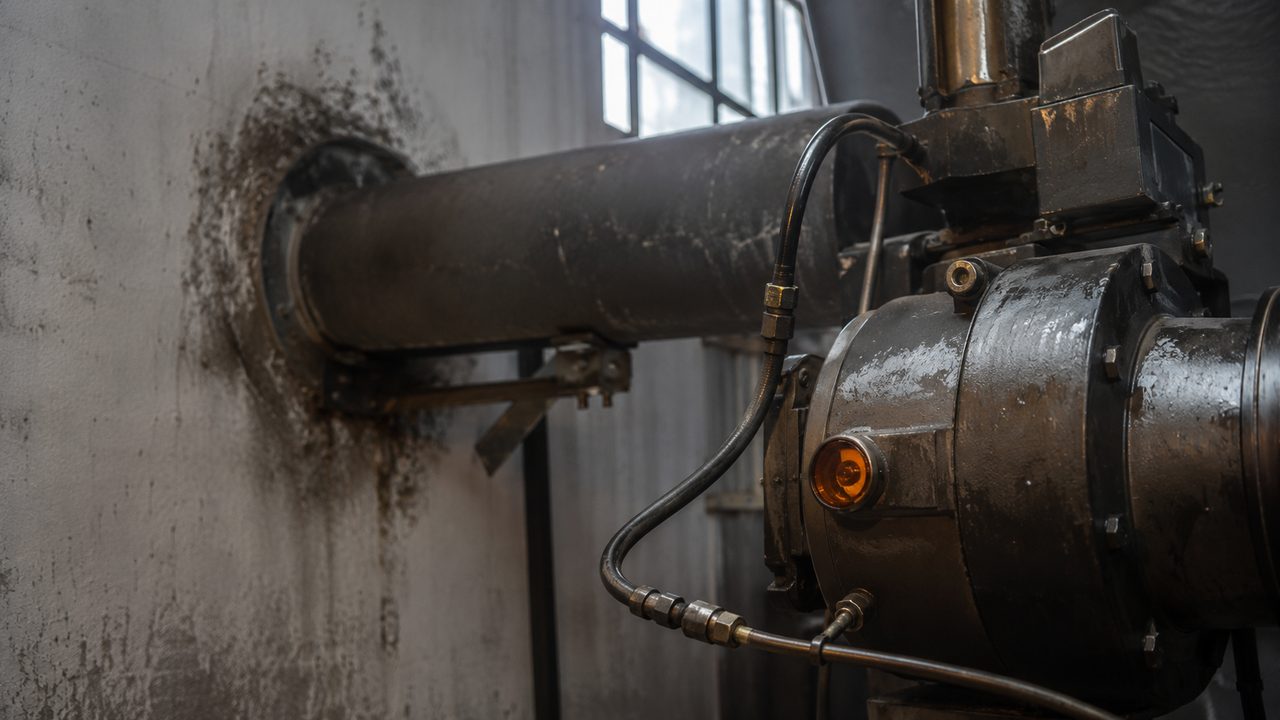

Дизельная горелка крупным планом с топливной магистралью и дымоходом Ø159 мм, выведенным через стену цеха наружу, чёрная закопчённая труба на кронштейнах — fig.03 — дымоход Ø159 мм от теплогенератора выведен через стену: продукты сгорания идут отдельным контуром, минуя камеру

Нужна ли вытяжка, если дым уходит в дымоход?

Да. Дымоход убирает продукты сгорания солярки, но не летучие вещества, которые выделяет сам порошок при нагреве до 180–200 °C. Это два разных потока. Про второй есть отдельный разбор нужна ли вытяжка и вентиляция камеры. Устройство дымоудаления жидкотопливной камеры разбирает статья про дымоход и отвод продуктов сгорания.

06 / подборПодбор дизельной горелки по мощности камеры

Горелку подбирают не по объёму камеры, а по теплопотерям на рабочей температуре плюс запас на прогрев. Для утеплённой камеры на 1–2 м³ с полезной мощностью 30–40 кВт берут горелку 45–60 кВт: запас 20–30 % нужен, чтобы выйти на 180 °C за приемлемые 20–30 минут, а не за час. Недобор по мощности и камера будет ползти к температуре медленно, теряя топливо на прогрев.

Тип горелки решает точность. Одноступенчатая всегда бьёт на полную и держит температуру грубым включением-выключением. Двухступенчатая и модулируемая меняют мощность плавно, экономят солярку на полке и держат температуру ближе к ±5 °C. Российские горелки IlKA, Therminator, Polykraft по цене заметно ниже импортных при сопоставимом качестве. Логика подбора мощности та же, что и для газа, её разбирает материал про подбор газовой горелки.

Какая горелка нужна на камеру 1,5 м³?

Для утеплённой камеры на 1,5 м³ с полезной мощностью около 35 кВт берут дизельную горелку 45–55 кВт с запасом на прогрев. Расчёт самой мощности нагрева на объём и теплопотери разбирает статья про подбор мощности камеры.

07 / стабильностьТемпература на факеле и когда дизель проигрывает

Полимеризация не прощает разброса: недожёг на 15–20 °C и покрытие не набрало прочность, перегрел и пошла желтизна. На электрокамере с точным терморегулятором держат полку ±5 °C. На дизеле это сложнее: факел инерционен, он не выключается мгновенно как ТЭН, а гаснет и разжигается циклами, и стенка камеры сгорания на ~700 °C отдаёт тепло ещё минуты после отсечки.

На простой одноступенчатой горелке реальный разброс чаще ±10 °C, а не паспортные ±5 °C. Лечится это модуляцией горелки, тепловой массой утеплённой камеры и контролем не воздуха, а самой детали через пирометр. Где дизель проигрывает вчистую, так это на стационарной точке с готовым вводом 380 В: там электрокамера дешевле в сумме, точнее по температуре и не требует ни дымохода, ни обслуживания горелки. Дизель остаётся инструментом автономности.

Мерьте деталь, а не воздух

На инерционном факеле датчик воздуха врёт сильнее обычного: воздух уже остыл, а деталь ещё держит тепло, или наоборот. Контроль по пирометру или термопаре на изделии убирает эту ошибку. Как это делать, разбирает материал про контроль температуры детали пирометром.
