Можно ли сделать камеру полимеризации на отработанном масле?

Можно, но только с косвенным нагревом. Горелку ставят на теплогенератор, продукты сгорания идут в теплообменник и в дымоход, а в камеру подаётся чистый горячий воздух. Прямой факел или выхлоп в рабочий объём недопустимы: сажа и копоть портят порошок. Топливо почти бесплатно, но за это платишь обслуживанием горелки раз в 1–3 недели.

Почему нельзя пускать выхлоп горелки прямо в камеру на деталь?

Отработка горит грязно: в продуктах сгорания сажа, копоть и недожог от присадок и воды в масле. Осевшая на непроверенной детали или в облаке порошка сажа даёт чёрные точки, кратеры и потерю глянца. Поэтому греют не деталь напрямую, а воздух через теплообменник, а дымовые газы уводят отдельным контуром в дымоход.

Сколько масла жрёт горелка на отработке в час?

Примерно 0,1–0,13 литра в час на каждый киловатт мощности. Калорифер на 90 кВт по паспорту расходует 2,5–8 л/ч в зависимости от режима. Для камеры на 30–40 кВт это около 3–4 л/ч на прогреве и меньше на поддержании. Теплотворность отработки 9,6–10,8 кВт·ч с литра.

Отработка реально дешевле электричества для полимеризации?

Да, по топливу разница кратная. Киловатт-час из розетки стоит 2,5–3,5 рубля, а тот же киловатт от отработки почти ноль, если масло своё или с автосервиса. Но горелка с калорифером стоит от 65 000 рублей плюс дымоход и обслуживание, поэтому окупается это на постоянном большом потоке, а не на редких партиях.

Почему на отработке трудно держать ровную температуру ±10 °C?

Факел горелки инерционнее ТЭНа: он не выключается мгновенно, а гаснет и разжигается циклами. Стенки камеры сгорания раскалены до ~700 °C и продолжают отдавать тепло после отсечки. Плюс качество масла плавает, и мощность факела гуляет. Держать полку ±5 °C, как на электрике, тут сложнее, реальный разброс чаще ±10–15 °C.

Как часто чистить горелку на отработке?

Обслуживание раз в 1–3 недели в зависимости от грязноты топлива. Чистят форсунку карбклинером, завихритель от нагара, электроды розжига, датчик пламени, сетчатый фильтр бачка подогрева. Плюс периодически выгребают сажу из теплообменника и камеры сгорания, иначе падает КПД и мощность.

Надо ли греть масло перед подачей в горелку?

Да, обязательно. Масло подогревают до 60–120 °C, чтобы снизить вязкость и распылить его форсункой. Ниже +15 °C отработка густеет так, что подача без подогрева невозможна. Воду, антифриз и тосол в бак лить нельзя: вода даёт хлопки, срыв факела и коптение.

Насколько это пожароопасно?

Горелка на отработке это источник открытого пламени и раскалённых газов рядом с горючим маслом, поэтому опаснее ТЭНа. Розжиг, настройка и эксплуатация требуют квалификации. Нужны отдельный дымоход, защита по перегреву, отсечка топлива и негорючий отбой вокруг теплогенератора.

Главная / Нагрев камеры

Камера полимеризации на отработке: горелка и косвенный нагрев

Короткий ответ

Литр отработки даёт 9,6–10,8 кВт·ч тепла почти даром, тогда как киловатт из розетки стоит 2,5–3,5 ₽. Но пустить факел или дымовые газы прямо в камеру нельзя: сажа и копоть сядут в порошок и дадут кратеры. Поэтому горелку ставят на теплогенератор, тепло снимают теплообменником, а дым уводят отдельным контуром. Расход около 0,1–0,13 л/ч на киловатт, обслуживание горелки раз в 1–3 недели, а полку ±10 °C держать труднее, чем на ТЭНе.

Печь полимеризации на отработке живёт не за счёт топлива, а вопреки его грязи. Отработанное моторное масло почти бесплатно, если оно своё или собрано с автосервиса, и один литр отдаёт 9,6–10,8 кВт·ч. Но горит оно с сажей, копотью и недожогом от присадок и воды. Вся конструкция такой камеры крутится вокруг одной задачи: снять с грязного пламени тепло и не пустить продукты сгорания на деталь. Разберём, как это делают и во что обходится.

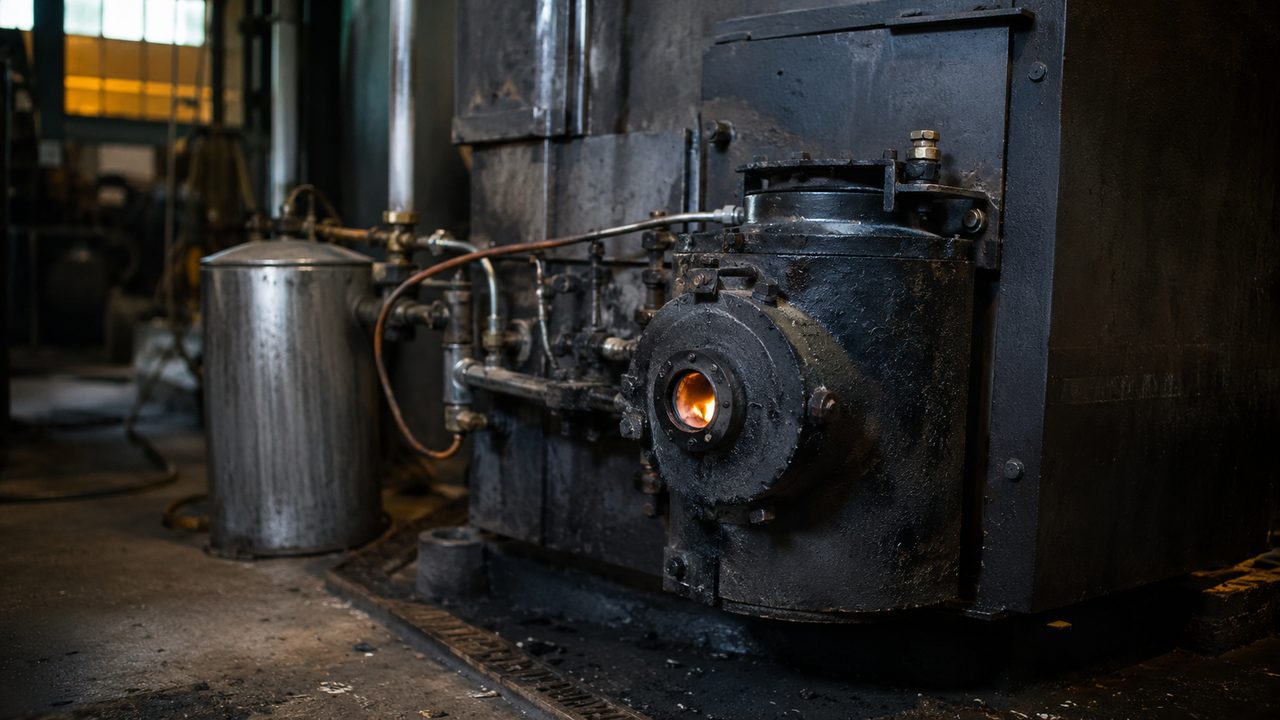

Горелка на отработанном масле пристыкована к теплогенератору камеры полимеризации, факел виден в смотровом окне закопчённой камеры сгорания, бак с маслом рядом — fig.01 — горелка на отработке на теплогенераторе: факел в камере сгорания, бак и топливная магистраль сбоку

01 / развилкаОтработка как топливо: зачем её вообще ставят на камеру

Причина одна и понятная: топливо. У кого свой парк или доступ к сливу с автосервисов, масло достаётся даром, а сжигание ещё и решает вопрос утилизации отхода. По теплу отработка не уступает солярке: литр даёт 9,6–10,8 кВт·ч против газа с его 0,5 ₽ за киловатт и электричества по 2,5–3,5 ₽. На большом потоке деталей эта разница в топливе перекрывает и цену горелки, и возню с обслуживанием.

Расплата в грязи горения. Газовая горелка выдаёт чистое пламя, дизельная почти чистое, а отработка тащит с собой золу от присадок, механику и воду. Всё это оседает нагаром в горелке и сажей в теплообменнике, и всё это категорически нельзя пускать в рабочий объём камеры. Отсюда вырастает вся архитектура: не прямой нагрев, а косвенный, с отдельным контуром дыма.

Отработка выгоднее газа?

По топливу нет, магистральный газ дешевле: 0,5 ₽ за киловатт против почти нуля у отработки только если масло даровое. Отработку берут там, где газа нет, а масло есть в избытке. Сравнение источников тепла разбирает материал газовая или электрическая камера.

02 / барьерПродукты сгорания нельзя на деталь: только косвенный нагрев

Это то, чем камера полимеризации отличается от любого гаражного обогревателя на отработке. В гараже сажа на стенах не мешает. В порошковой покраске одна чёрная крупинка в облаке напыления или на прогретой детали превращается в кратер, точку или матовое пятно, и вся деталь идёт на перекрас. Поэтому дымовые газы горелки не должны иметь контакта с воздухом камеры вообще.

Решение стандартное для жидкотопливных печей: печь собирают из двух блоков, теплогенератора и рабочей камеры. Горелка бьёт факелом в камеру сгорания теплогенератора, стенки которой раскаляются до ~700 °C. Через теплообменник это тепло снимает чистый воздух и вентилятором гонит в камеру к детали. Грязный дым в это время идёт своей дорогой в дымоход. Воздух и дым нигде не пересекаются.

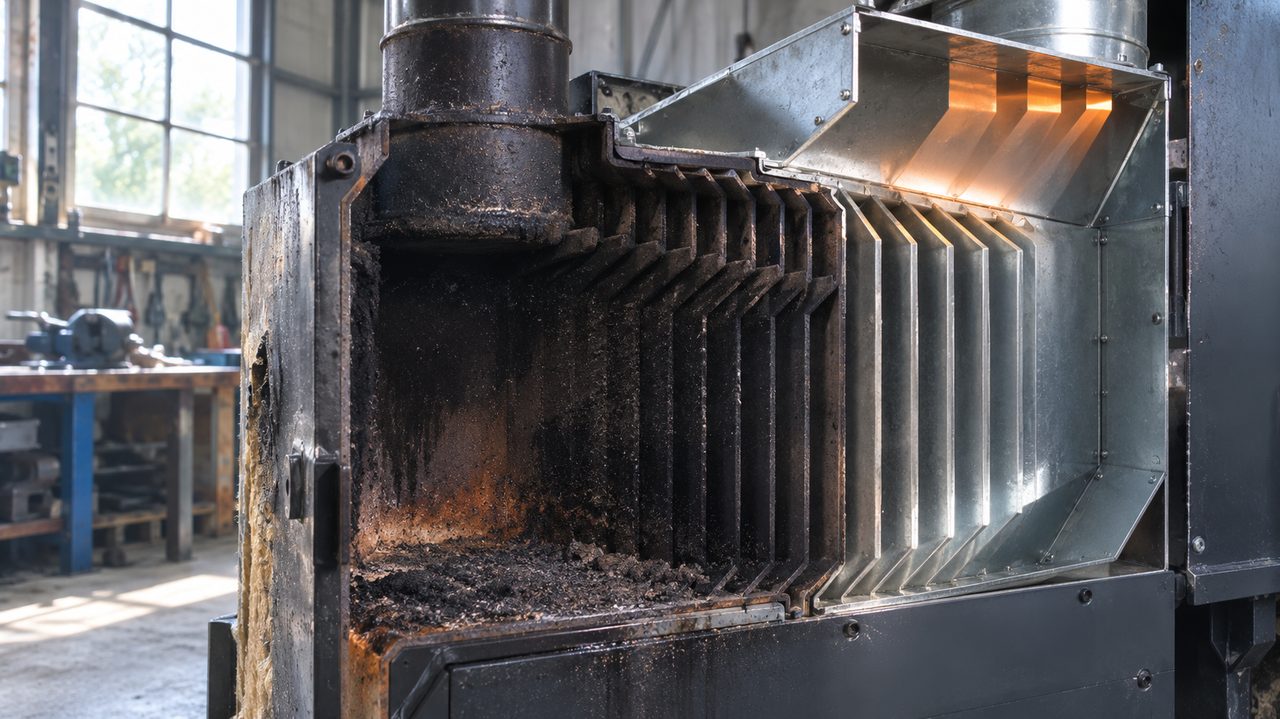

Рёбристый теплообменник разделяет два контура в теплогенераторе камеры: закопчённая сторона горячих газов с дымоходом и чистая сторона воздуха — fig.02 — теплообменник разделяет контуры: закопчённая сторона дымовых газов и чистая сторона воздуха на камеру

А если горелку просто отгородить экраном?

Не поможет. Экран задержит искры, но не дым: продукты сгорания летучи и всё равно попадут в воздух камеры через щели и общий объём. Нужен именно закрытый теплообменник, где стенка физически разделяет дым и чистый воздух. Механику загрязнения покрытия разбирает статья про дефекты поверхности.

03 / контурыДва раздельных контура: горячий воздух и дымоудаление

У правильной камеры на отработке всегда два независимых воздушных тракта. Первый: чистый воздух гоняется вентилятором через теплообменник и по камере, снимая с горячей стенки тепло и раздавая его равномерно по объёму. Это тот же принцип конвекции, что и на электрокамере, только источник тепла другой. Второй: дымовые газы от факела уходят в дымоход и наружу, минуя рабочую зону.

Дымоход тут отдельная статья. Для калорифера на 90 кВт ставят трубу Ø159 мм, и турбонаддув горелки создаёт напор так, что работа не зависит от естественной тяги. Это плюс: дымоход можно вывести через стену. Но контур дыма надо держать герметичным до улицы, иначе сажа и угарный газ пойдут в цех. Отдельно нужна вытяжка над камерой для паров полимеризации самого порошка, это уже третий поток.

Контур	Что несёт	Куда идёт
Горячий воздух	чистое тепло от теплообменника	в камеру, к детали, по кругу
Дымоудаление	сажа, копоть, CO, дым факела	в дымоход Ø159 мм, наружу
Вытяжка камеры	пары полимеризации порошка	отдельно на улицу

Нужна ли вытяжка, если дым уходит в дымоход?

Да. Дымоход убирает продукты сгорания топлива, но не летучие вещества, которые выделяет сам порошок при 180–200 °C. Это разные потоки. Про второй поток есть отдельный разбор: нужна ли вытяжка и вентиляция камеры.

04 / экономикаЛитр отработки против киловатта из розетки

Считаем честно, с учётом обвязки. По топливу отработка выигрывает вчистую: киловатт-час стоит почти ноль против 2,5–3,5 ₽ у электричества и 3,9 ₽ у дизеля. Камера на 40 кВт при выходе на режим тянет около 4–5 л/ч масла, на поддержании меньше. За смену это литры почти дарового топлива против сотен рублей за электричество.

Но входной билет выше. Горелка на отработке стоит от 11 000 ₽, калорифер с теплообменником от 65 000 ₽, плюс дымоход, бак, подогрев топлива и монтаж. КПД калорифера доходит до 93 %, но часть тепла всё равно улетает в дымоход с горячим дымом, чего у ТЭНа нет вообще. Вывод простой: отработка окупается на постоянной большой загрузке, а для редких мелких партий проще электрокамера. Расчёт мощности нагрева разбирает материал про подбор ТЭНов и мощности.

За сколько окупится горелка против электрики?

Зависит от загрузки и цены масла. При даровом масле и полной смене каждый день разница с электричеством по топливу набегает десятками тысяч рублей в месяц, и обвязка от 80–100 тыс ₽ отбивается за сезон. При редких партиях по паре часов экономия не покрывает возню. Про снижение затрат в целом есть статья как снизить расход электричества.

05 / стабильностьПочему трудно держать ±10 °C на факеле

Полимеризация не прощает разброса: недожёг на 15–20 °C и покрытие не набрало прочность, перегрел и пошла желтизна. На электрокамере с точным терморегулятором держат полку ±5 °C. На отработке это сложнее, и вот почему.

Факел инерционен. Он не выключается мгновенно, как ТЭН, а гаснет и разжигается циклами, и стенка камеры сгорания на ~700 °C продолжает отдавать тепло ещё минуты после отсечки. Наложите на это плавающее качество масла: где-то больше воды, где-то гуще, и мощность факела гуляет. Реальный разброс на простой автоматике чаще ±10–15 °C, а не паспортные ±5 °C. Лечится это модуляцией горелки, большой тепловой массой камеры и контролем не воздуха, а самой детали.

Мерьте деталь, а не воздух

На инерционном факеле датчик воздуха врёт сильнее обычного: воздух уже остыл, а деталь ещё держит тепло, или наоборот. Контроль по пирометру или термопаре на изделии убирает эту ошибку. Как это делать, разбирает материал про контроль температуры детали пирометром.

Как сгладить скачки температуры на отработке?

Три приёма: горелка с модуляцией мощности вместо простого вкл-выкл, утеплённая камера с большой тепловой массой, которая сглаживает провалы, и вентилятор на равномерное распределение. Про распределение тепла есть статья неравномерный нагрев и вентилятор.

06 / грязьРозжиг, подогрев масла и чистка раз в 1–3 недели

Отработка не течёт по трубке сама. Её подогревают до 60–120 °C, чтобы сбить вязкость и распылить форсункой, иначе при температуре ниже +15 °C она густеет так, что подача невозможна. Розжиг автоматический: два электрода за форсункой поджигают распылённую топливовоздушную смесь. Компрессор гонит воздух, тот разрежением подтягивает масло в камеру сгорания.

Сажа и нагар копятся неизбежно. Обслуживание идёт раз в 1–3 недели в зависимости от грязноты топлива: чистят форсунку карбклинером, завихритель от нагара, электроды розжига, датчик пламени и сетчатый фильтр бачка подогрева. Плюс периодически выгребают сажу из теплообменника и камеры сгорания, иначе КПД проседает и падает мощность. Забитая форсунка сразу даёт коптение и срыв факела. У электрокамеры такого обслуживания нет вообще.

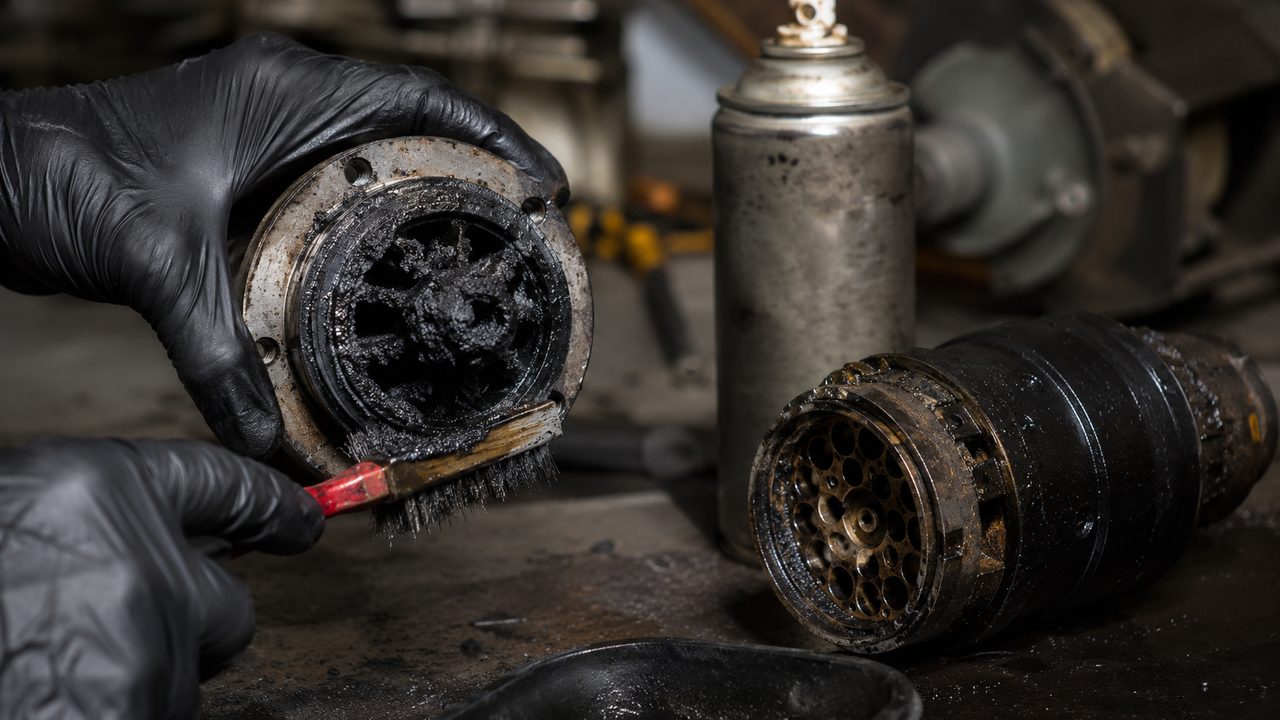

Руки в перчатках чистят форсунку и завихритель горелки на отработке от чёрного нагара, рядом баллон карбклинера и щётка по металлу — fig.03 — чистка форсунки и завихрителя от нагара карбклинером: раз в 1–3 недели по грязноте топлива

Что нельзя заливать в горелку на отработке?

Воду, антифриз, тосол и тормозную жидкость. Вода даёт хлопки, срыв факела и сильное коптение, антифриз с этиленгликолем горит грязно и травит датчик пламени. Масло перед подачей отстаивают и фильтруют от механики и воды, иначе форсунка забьётся за дни.

07 / пожарПожарная опасность и когда отработка оправдана

Открытое пламя, раскалённая до ~700 °C камера сгорания и бак с горючим маслом рядом это принципиально другой класс риска, чем закрытый ТЭН. Розжиг, настройку и эксплуатацию таких горелок доверяют людям с квалификацией. Обязательны отдельный герметичный дымоход, защита по перегреву с отсечкой топлива, датчик пламени, который глушит подачу при срыве факела, и негорючий отбой вокруг теплогенератора.

Отработка оправдана, когда сходятся три условия: масло достаётся даром или почти даром, поток деталей стабильный и большой, а рядом есть человек, готовый обслуживать горелку. Тогда кратная экономия на топливе перекрывает и цену обвязки, и грязь, и возню. Если хоть одно условие не выполняется, электрическая камера с её точной температурой и нулевым обслуживанием обходится дешевле в сумме. Про пожарные требования к камере целиком есть отдельный разбор пожарной безопасности.
