Главная / Газовый нагрев

Газовая горелка для камеры полимеризации: подбор мощности

Короткий ответ

Считайте по теплопотерям, а не по объёму «на глаз». Для камеры 10–15 м³ с утеплением 100 мм нужна горелка 60–110 кВт паспортной мощности при непрямом нагреве через теплообменник. Прямой нагрев на деталь запрещён: продукты сгорания портят покрытие. Дальше формула расчёта, расход газа и что смотреть в паспорте горелки.

Ошибка номер один при переходе на газ: горелку берут «с запасом побольше», а потом она гуляет по температуре и коптит теплообменник на минимальном пламени. Горелка на 200 кВт в камере на 12 м³ работает короткими рывками, недожигает газ на малом пламени и даёт сажу. Мощность подбирают под реальную тепловую нагрузку, а не под «чтоб хватило».

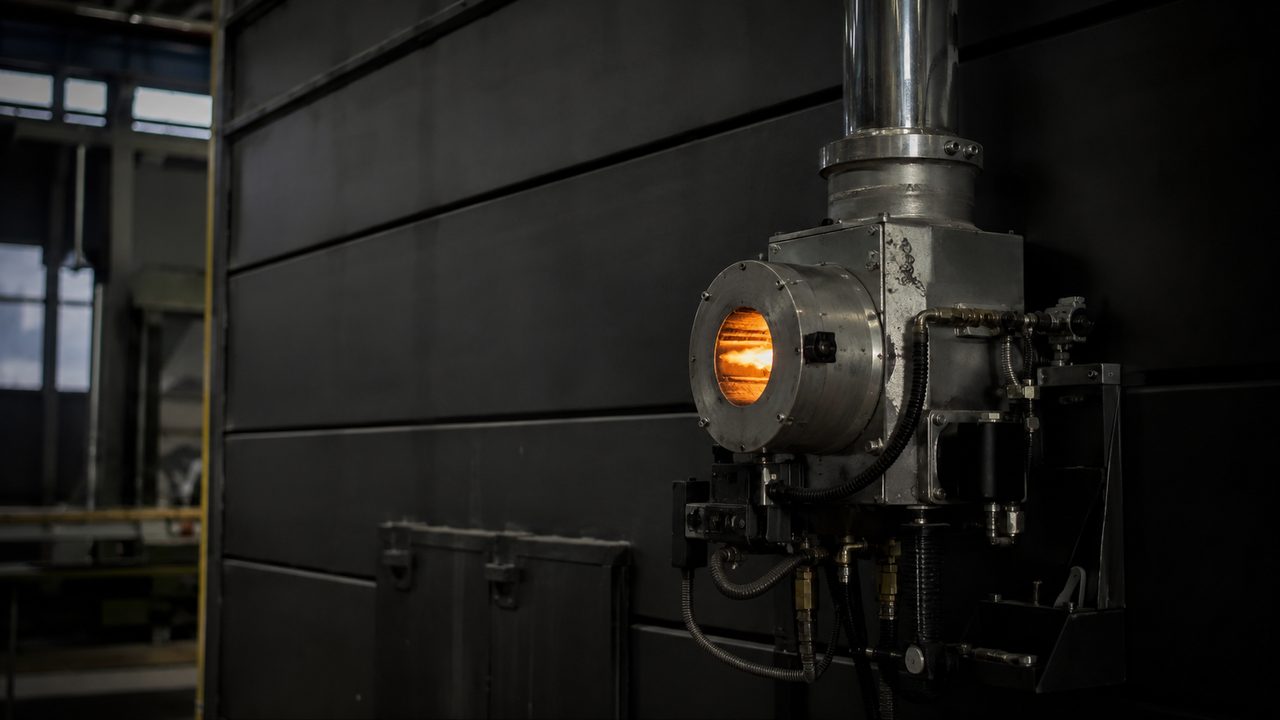

Газовая горелка с теплообменником на камере полимеризации порошковой краски — fig.01 — навесная газовая горелка на камере непрямого нагрева, за ней теплообменник и патрубок дымохода

01 / расчётКак считать мощность от объёма и теплопотерь

Тепловая нагрузка камеры складывается из двух частей: тепло на разгон массы воздуха и металла до режима, и тепло на компенсацию потерь через стенки на полке. Вторая часть определяет, какую горелку хватит держать постоянно, первая задаёт запас на быстрый выход.

Потери через стенки считают по площади и утеплению. Стенка из сэндвич-панели 100 мм с минватой держит потери около 4–6 Вт с квадратного метра на каждый градус разницы температур. Камера 3×2×2 м имеет площадь оболочки около 32 м². При перепаде 170 °C (внутри 190, в цеху 20) потери держатся в районе 22–33 кВт. Это минимум, который горелка отдаёт непрерывно, плюс потери на вентиляцию и открывание дверей.

На разгон закладывают ещё 2–3 кратный запас, чтобы выйти на 190 °C за 10–15 минут. Отсюда паспортная горелка для такой камеры попадает в диапазон 60–110 кВт. Чем хуже утепление и холоднее цех, тем ближе к верхней границе.

Есть простое правило прикидки по объёму?

Грубо: 5–8 кВт паспортной мощности горелки на каждый кубометр объёма камеры при нормальном утеплении. Для 12 м³ это 60–96 кВт. Правило годится для первой прикидки, точную цифру всё равно даёт расчёт теплопотерь по площади и утеплению.

02 / схемаПрямой и непрямой нагрев

Прямой нагрев: пламя и продукты сгорания идут прямо в рабочий объём камеры, воздух с деталями греется дымовыми газами. Дёшево и просто, но для порошковой полимеризации это брак. Продукты сгорания несут водяной пар, углекислый газ, оксиды азота и следовые количества сажи. Пока порошок не сшился, он собирает эту грязь на поверхность.

Непрямой нагрев: горелка греет теплообменник, дымовые газы уходят в дымоход своим контуром, а чистый воздух камеры циркулирует по другой стороне теплообменника вентилятором. Деталь находится в химически нейтральной среде. Это единственно рабочая схема для покрасочной полимеризации.

Почему прямой нагрев портит покрытие

Влага из продуктов сгорания конденсируется на холодной детали в первые минуты и оставляет разводы. Сажа и NOx дают точечные включения и желтизну на светлых цветах. Итог: снижение адгезии и косметический брак партии. На теплообменнике эти газы физически отделены от детали.

Какой теплообменник ставят между горелкой и камерой?

Три типовые схемы: труба в трубе, трубный пучок и коробчатый рекуператор из жаростойкой стали. Площадь теплосъёма подбирают так, чтобы КПД передачи держался 80–85 %. Металл берут жаростойкий, потому что стенка теплообменника со стороны пламени видит 400–600 °C.

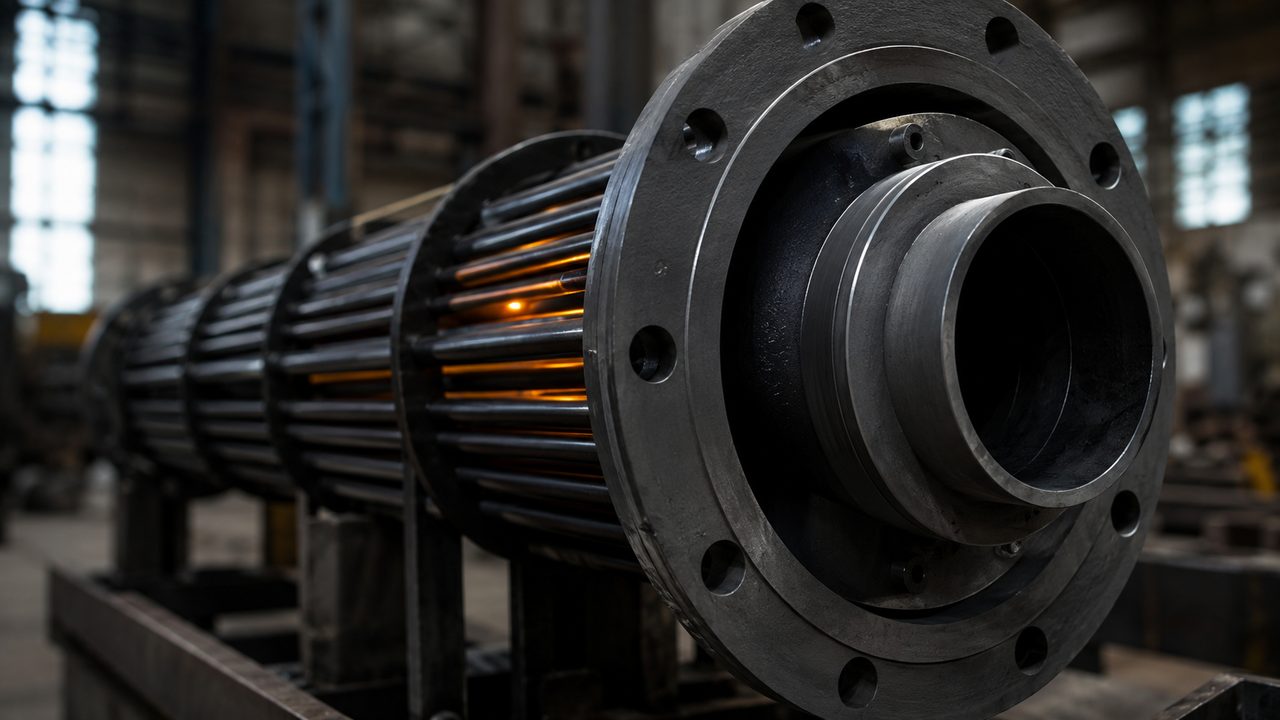

Теплообменник трубного типа для непрямого газового нагрева камеры — fig.02 — трубный теплообменник: дымовые газы внутри трубок, чистый воздух камеры омывает их снаружи

03 / маркиДизель и газ: Riello, Elco и класс горелок

Рынок навесных горелок для камер закрывают две-три марки. Riello серии RLS двухтопливные (газ и дизель) идут в диапазоне 100–1395 кВт, нижние типоразмеры как раз под средние камеры. Elco класса VG (газ) и VL (дизель) закрывают 45–350 кВт. Обе марки имеют встроенный контроллер горения и нормально стыкуются с ПИД-регулятором камеры.

Двухтопливная горелка полезна, когда газа на участке ещё нет: камеру запускают на дизеле, а после подвода магистрали переводят на газ сменой форсунки. Дизель дороже газа по теплу, поэтому его держат как резерв или до газификации.

Топливо	Теплота	Ориентир расхода на 80 кВт
Природный газ	9,5 кВт·ч/м³	~8–10 м³/ч на разгоне
Пропан-бутан (СУГ)	12,8 кВт·ч/кг	~6–7 кг/ч на разгоне
Дизель	11,8 кВт·ч/кг	~6,5–7 кг/ч на разгоне

Горелку какого класса брать для камеры 30 м³?

Для 30 м³ с потерями порядка 50–70 кВт на полке берут горелку паспортной мощностью 120–180 кВт. В линейке Riello это RLS 70, у Elco средние типоразмеры VG. Точная цифра зависит от утепления и температуры в цеху.

04 / модуляцияСтупени и модуляция мощности

Одноступенчатая горелка либо горит на номинале, либо выключена. В камере это даёт качели: перегрев, отключение, провал, розжиг. Для полимеризации, где допуск краски ±10–15 °C, одна ступень работает грубо.

Двухступенчатая переключается между малым и большим пламенем. На разгоне идёт большое, на удержании малое. Это уже держит ±5–8 °C и заметно снижает число розжигов. Для большинства участков двухступенчатой хватает.

Модулирующая горелка плавно меняет мощность в диапазоне до 40:1 по сигналу ПИД-регулятора. Температура на полке держится ровнее всего, розжигов почти нет, ресурс теплообменника выше. Стоит дороже, но на потоке с тонкой геометрией деталей окупается меньшим числом перегретых партий.

Что даёт модуляция по расходу газа?

Модулирующая горелка не жжёт номинал впустую: на удержании она опускается до 20–30 % мощности и держит ровное пламя. Меньше циклов розжига значит меньше продувок камеры сгорания холодным воздухом, а каждая продувка выносит тепло в дымоход.

05 / газРасход газа и дизеля на практике

Расход считают по формуле V = Q / (Qн × η), где Q это тепловая мощность в кВт, Qн это теплотворность топлива, η это КПД. Для природного газа при 9,5 кВт·ч/м³ и КПД связки горелка-теплообменник около 0,85 горелка на 80 кВт тепловой отдачи ест примерно 80 / (9,5 × 0,85) ≈ 9,9 м³/ч на полном пламени.

На полке камера редко просит полную мощность. Реальный часовой расход на удержании режима для камеры 12 м³ держится 3–5 м³/ч природного газа, потому что горелка модулирует вниз или циклирует на малом пламени. Пик расхода приходится на первые 10–15 минут разгона.

Сжиженный газ считают через массу: 1 кг пропан-бутана даёт около 12,8 кВт·ч, это примерно 1,6 л жидкой фазы. Для той же камеры расход на полке 2,5–4 кг/ч. По деньгам СУГ обычно дороже магистрального газа, но выручает там, где трубы нет.

Сколько газа уходит на один цикл полимеризации?

Цикл 20 минут при 190 °C для камеры 12 м³: разгон плюс выдержка дают в сумме порядка 2–3,5 м³ природного газа за загрузку. При десяти циклах в смену это 20–35 м³/сутки. Точнее считать по счётчику за неделю работы.

06 / дымоходДымоход, тяга и подсос воздуха

Дымоход отводит продукты сгорания от теплообменника. Диаметр подбирают под мощность: для горелки 60–110 кВт обычно труба 130–180 мм. Тяга бывает естественная (за счёт высоты трубы) или принудительная (дымосос), при принудительной проще держать стабильное разрежение независимо от погоды.

Разрежение на выходе теплообменника держат 10–20 Па. Слишком малое разрежение даёт риск, что продукты сгорания через неплотности пойдут в чистый контур и на деталь. Слишком большое тянет лишний воздух через камеру сгорания и выносит тепло в трубу, КПД падает. Оба крайних случая ловят тягомером при наладке.

Подсос воздуха: где ловить

Частая точка подсоса это стык теплообменника с корпусом камеры и лючок ревизии. Если светлые детали идут с лёгким налётом, а теплообменник цел, первым делом проверяют герметичность этого стыка и величину разрежения. Подсос со стороны дымохода в чистый контур не всегда видно, но он тянет продукты сгорания на покрытие.

Нужен ли конденсатоотвод на дымоходе?

Да, если труба длинная и остывает. Продукты сгорания газа содержат воду, при остывании ниже точки росы она конденсируется в трубе. Без сборника конденсат стекает обратно к теплообменнику и корродирует его. Ставят тройник со сливом в нижней точке дымохода.

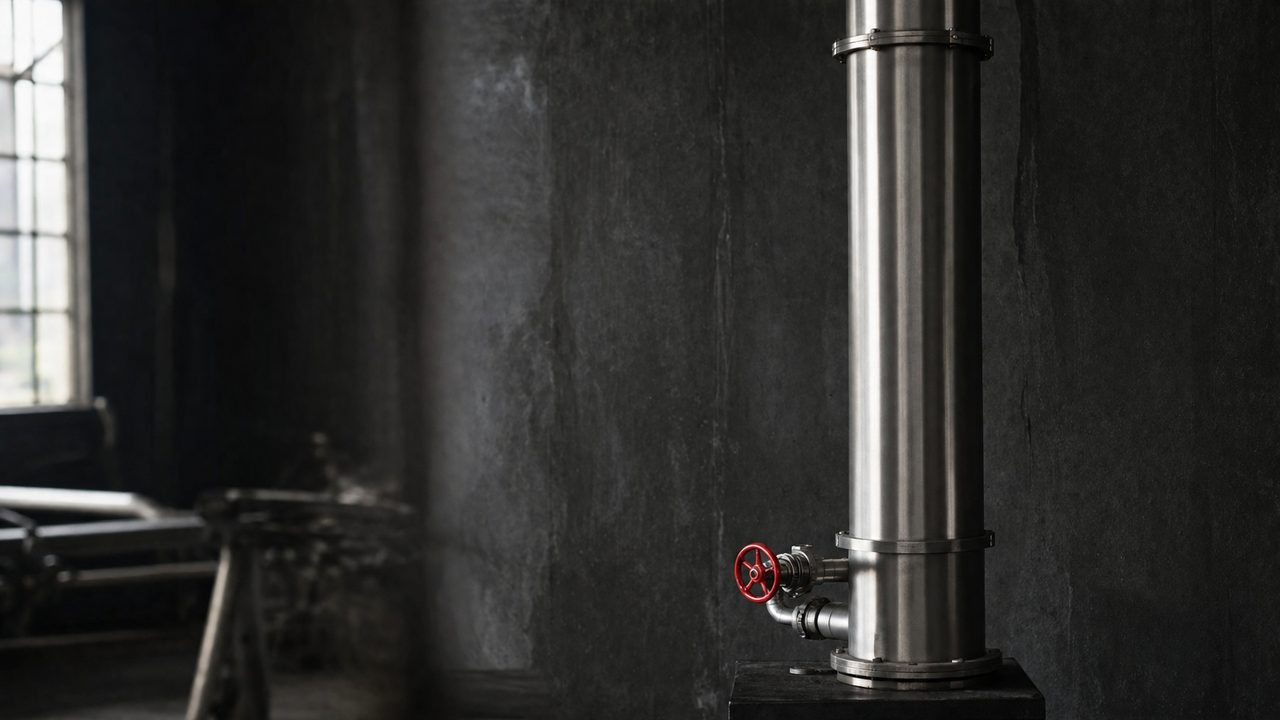

Дымоход и патрубок отвода продуктов сгорания газовой камеры полимеризации — fig.03 — узел дымохода: патрубок от теплообменника, тройник конденсатоотвода, вертикальная труба

07 / безопасностьАвтоматика и защита горелки

Промышленная горелка приходит с автоматикой розжига и контролем пламени. Датчик пламени (ионизационный электрод или фотодатчик) снимает газ за 1–3 секунды, если пламя погасло. Перед розжигом идёт продувка камеры сгорания, чтобы не накопился газ. Всё это встроено в контроллер горелки.

Со стороны камеры добавляют аварийный термостат на перегрев: если основной ПИД завис и температура пошла выше 220 °C, независимый термостат рвёт цепь и глушит горелку. Газовый клапан ставят с ручным краном перед горелкой, чтобы отсечь линию при обслуживании.

Что делает горелка при обрыве пламени?

Контроллер за 1–3 секунды закрывает газовый клапан и уходит в блокировку. Повторный розжиг только после продувки и ручного сброса. Это защищает от накопления несгоревшего газа в камере сгорания и хлопка при следующем розжиге.

Нужен ли газоанализатор в цеху?

Сигнализатор загазованности с клапаном-отсекателем на вводе газа это стандартное требование для помещений с газовым оборудованием. При превышении концентрации он перекрывает газ на входе. Это отдельная от горелки система защиты помещения.

Подбор горелки начинается не с каталога, а с расчёта теплопотерь конкретной камеры. Посчитайте площадь оболочки, утепление и перепад температур, получите непрерывную нагрузку, добавьте запас на разгон. Под эту цифру подбирается типоразмер Riello или Elco, схема с теплообменником и дымоход. Горелка «побольше на всякий случай» здесь работает против вас.
