Дымоход и отвод продуктов сгорания газовой камеры

Короткий ответ

На каждый 1 м³ сожжённого газа образуется около 10 м³ продуктов сгорания с водяным паром и следами CO. Главный вопрос газовой печи — куда их деть. У косвенного нагрева они уходят в дымоход отдельным контуром, деталь греется чистым воздухом. У прямого летят в камеру, и без чистого факела это пятна на покрытии. Дальше механика тяги, конденсата и безопасности по CO.

У электрической камеры продуктов сгорания нет вообще: ТЭН греет воздух, и всё. Как только вы ставите горелку, появляется побочный продукт, которого раньше не было, и его надо вывести из помещения так, чтобы он не осел на детали и не отравил людей. Это отдельная инженерная задача, которую при выборе газа часто недооценивают.

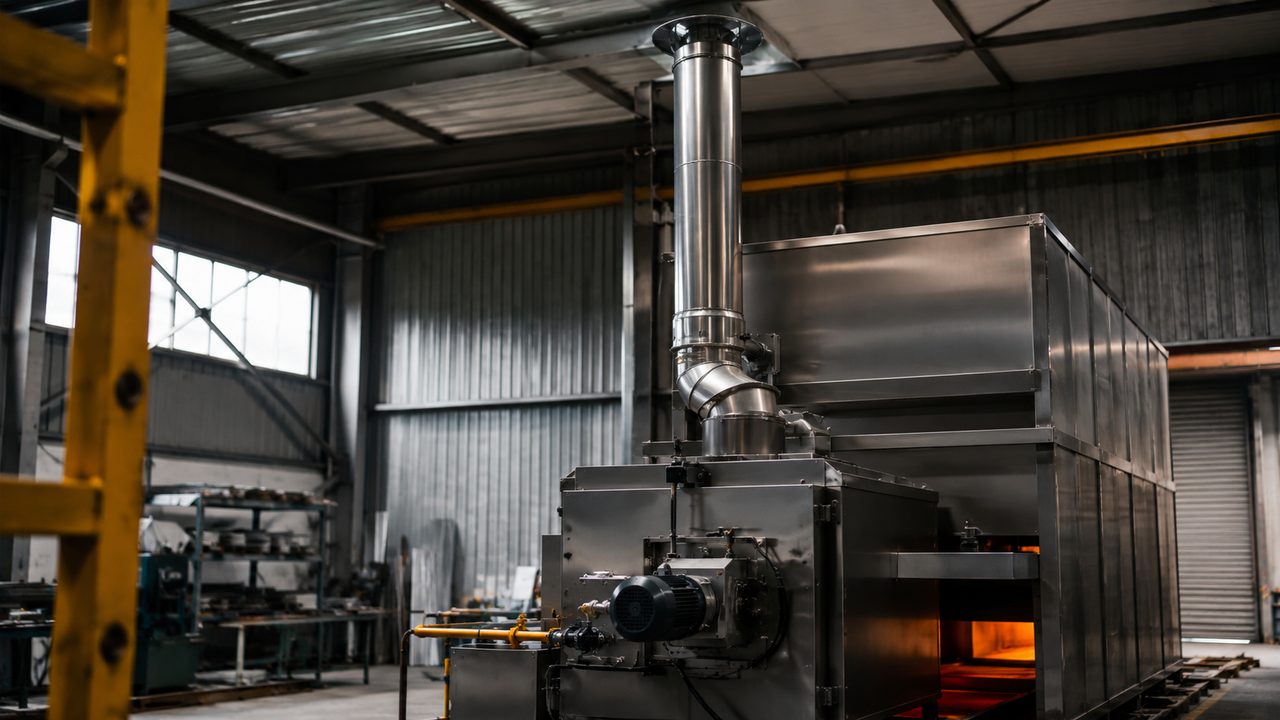

Дымоход газовой печи полимеризации над кровлей цеха с горелкой и теплообменником у основания — fig.01 — газоход косвенного нагрева: продукты сгорания идут от горелки через теплообменник в трубу над кровлей, минуя рабочую зону

01 / принципДва способа греть газом

Прямой нагрев (direct-fired): горелка дует горячий поток и продукты сгорания прямо в объём камеры, к деталям. Просто и дёшево, теплообменник не нужен, весь газ идёт в тепло. Но в этом же потоке водяной пар от сгорания, CO2 и, при малейшем сбое настройки, копоть от неполного сгорания. На непросохшем порошке это оборачивается пятнами и потерей цвета.

Косвенный нагрев (indirect-fired): факел горит внутри закрытого теплообменника, продукты сгорания через него не проходят в камеру, а уходят своим контуром в дымоход. Деталь омывает чистый нагретый воздух, химически нейтральный. Плата за чистоту: часть тепла улетает в трубу, КПД падает на 15–35%, а сам теплообменник и газоход стоят денег.

Прямой нагрев вообще применяют для порошка?

Применяют, но осторожно и с идеально настроенной горелкой на полное сгорание без сажи. Под тёмные насыщенные цвета и толстые слои прямой нагрев проходит. Под белые, светлые и глянцевые покрытия берут косвенную схему: продукты сгорания желтят светлый порошок.

Что именно портит покрытие при прямом нагреве?

Копоть от неполного сгорания и оксиды, что накапливаются в замкнутом воздухе камеры (это состояние называют fouled oven). Осевшая сажа даёт крапины, а азотистые и сернистые соединения меняют оттенок. У косвенного нагрева этого нет по определению.

02 / дымоходГазоход и тяга косвенной печи

Дымоход работает на разнице плотности горячего газа внутри и холодного воздуха снаружи. Горячий столб легче, он поднимается и тянет продукты сгорания за собой. Отсюда два правила: труба должна быть достаточно высокой и достаточно тёплой. По вертикали выход поднимают минимум на 5 м от коллектора горелки и не менее чем на 1–1,5 м выше конька кровли, чтобы ветровой подпор не задувал тягу обратно.

Горизонтальные участки съедают тягу и в них копится конденсат, поэтому их держат короткими с уклоном в сторону сборника. Идеал для газовой печи полимеризации: короткий горизонтальный отвод от теплообменника и дальше вертикаль на всю высоту.

Почему тяга слабеет при остывании трубы?

Чем холоднее газ в трубе, тем он плотнее и медленнее поднимается. У печи на выходе газ уже не очень горячий, и на длинной неутеплённой трубе он остывает быстро. Тяга падает, продукты сгорания идут вяло, растёт риск обратного тока в помещение.

03 / конденсатТочка росы и почему нельзя чёрную трубу

Продукты сгорания природного газа содержат до 18–20% водяного пара по объёму. Точка росы такого газа лежит около 55–60 °C. Как только внутренняя стенка трубы становится холоднее, пар конденсируется в воду, а вместе с растворёнными оксидами это слабая кислота. Обычная чёрная сталь ржавеет от неё насквозь за один-два сезона.

Поэтому дымоход газовой печи делают из жаростойкой нержавейки, а на длинных наружных участках берут двустенную утеплённую трубу (сэндвич). Утепление держит газ выше точки росы и одновременно бережёт тягу. Внизу вертикали ставят сборник конденсата с отводом, чтобы кислая вода не текла обратно в горелку.

Про материал и стыки

Внутренняя стенка дымохода должна быть сплошной, без трещин и щелей, иначе продукты сгорания и влага пойдут в помещение. Чёрная водопроводная труба, оцинковка и асбоцемент для газовых продуктов сгорания не годятся: оцинковка выгорает, асбоцемент трескается от конденсата. Только жаростойкая нержавейка нужного диаметра.

Сколько воды даёт горелка за смену?

При расходе около 2–2,5 м³/час газа образуется порядка 3–4 л воды в час в виде пара. За смену это несколько десятков литров. Почти всё уходит с газом, но на холодной трубе часть выпадает конденсатом, и его надо организованно сливать.

04 / притокВоздух на горение

Горелка не только выбрасывает продукты сгорания, она забирает воздух на горение. На 1 м³ природного газа уходит примерно 10 м³ воздуха. Если помещение герметичное и приток закрыт, горелка начинает голодать по кислороду: пламя коптит, растёт CO, тяга падает. Замкнутый круг, который заканчивается либо браком, либо опасной концентрацией угарного газа.

Решение: приточный проём или канал, посчитанный под мощность горелки, плюс общеобменная вентиляция цеха. Приток заводят так, чтобы поток не задувал факел и не выхолаживал зону у горелки зимой. Тема притока смыкается с общей вентиляцией участка, разобранной в статье про вытяжку и вентиляцию камеры.

Можно ли брать воздух на горение прямо с улицы?

Да, и это правильнее. Отдельный канал притока к горелке снаружи разгружает вентиляцию цеха и стабилизирует горение. Так делают на закрытых (герметичных) камерах сгорания: воздух с улицы, продукты сгорания на улицу, помещение в стороне.

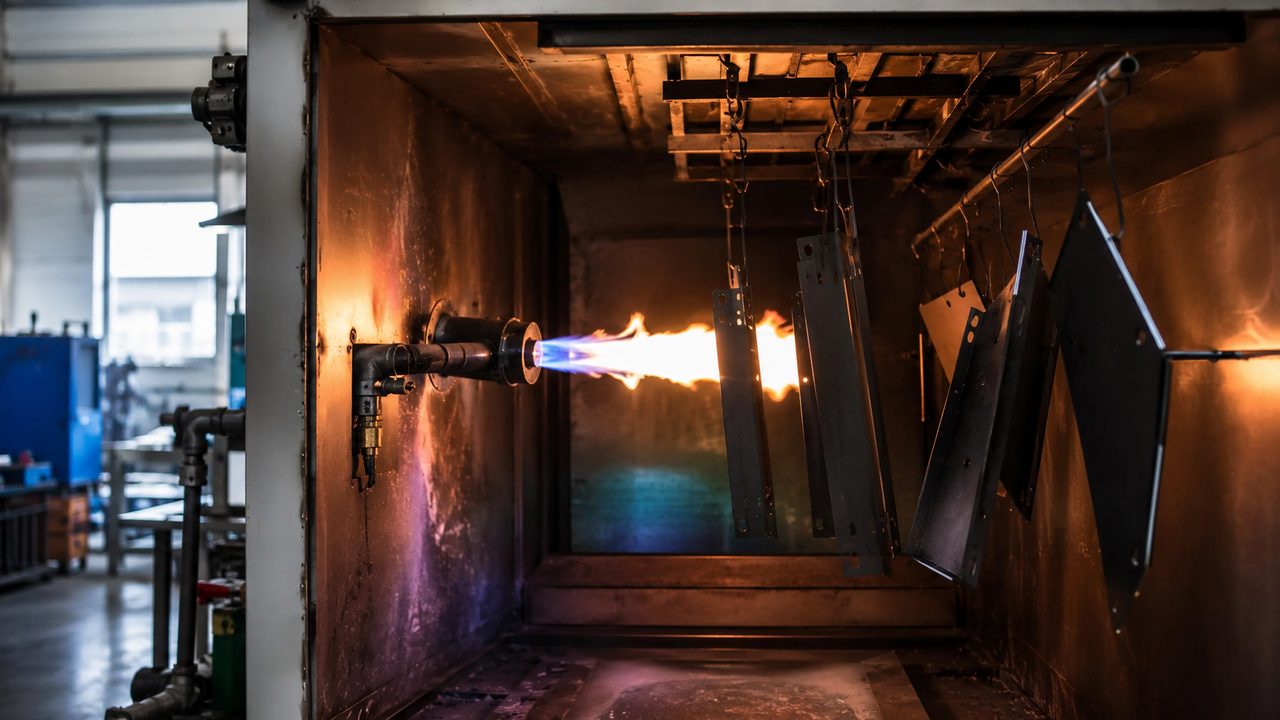

Прямой нагрев газовой печи: горелка дует факел и продукты сгорания прямо в камеру к деталям — fig.02 — прямой нагрев: факел и продукты сгорания идут в объём камеры, дымохода нет, но нужен чистый факел и вытяжной обмен

05 / COУгарный газ и датчик в помещении

Главная опасность газовой печи не пожар, а угарный газ. CO не пахнет, не имеет цвета и накапливается незаметно. Он появляется при неполном сгорании: забился дымоход, не хватает воздуха, сбита настройка горелки. Отдельный сценарий у косвенного нагрева: прогар теплообменника, когда продукты сгорания начинают протекать из своего контура в чистый воздух камеры и дальше в цех.

Норма проста. В исправной горелке CO в продуктах сгорания держат ниже 100 ppm. В воздухе помещения фон выше 6 ppm уже требует разбирательства, а 70 ppm и выше опасны для здоровья. Поэтому у газовой камеры ставят датчик CO на высоте дыхания с порогом тревоги 20–30 ppm и звуком.

Признаки, что что-то идёт не так

Запах гари в цеху, копоть у выхода дымохода, жёлтое коптящее пламя вместо ровного голубого, головная боль и сонливость у работающих рядом. Любой из этих признаков — повод остановить горелку и проверить тягу, приток и теплообменник. Датчик CO страхует человека, но не заменяет исправный дымоход.

Где вешать датчик CO у камеры?

На стене на высоте 1,5 м в зоне, где работают люди, недалеко от горелки и теплообменника, но не в самом потоке горячего воздуха. У прямого нагрева датчик особенно обязателен: продукты сгорания и так в объёме цеха при выгрузке.

Как понять, что прогорел теплообменник?

Рост CO в помещении при работающей горелке, изменение цвета пламени, следы копоти на деталях у косвенной печи, которая раньше давала чистое покрытие. Треснувший теплообменник меняют, эксплуатировать с ним нельзя: это прямой путь CO в чистую зону.

06 / выборПрямой или косвенный: таблица

Выбор упирается в краску и в кошелёк. Нужны светлые и глянцевые покрытия без риска желтизны, или объём работы большой и цена брака высока — берите косвенный нагрев с полноценным дымоходом. Красите тёмное и толстое, бюджет ограничен, готовы держать факел в идеале — прямой нагрев проходит.

Критерий	Прямой нагрев	Косвенный нагрев
Чистота у детали	риск копоти, желтит светлое	чистый воздух
КПД	выше, весь газ в тепло	ниже на 15–35%
Дымоход	не нужен, нужен обмен воздуха	жаростойкий газоход обязателен
Цена оборудования	дешевле	дороже (теплообменник + труба)
Риск по CO	высокий, датчик обязателен	при прогаре теплообменника
Под какие краски	тёмные, насыщенные	любые, включая белые

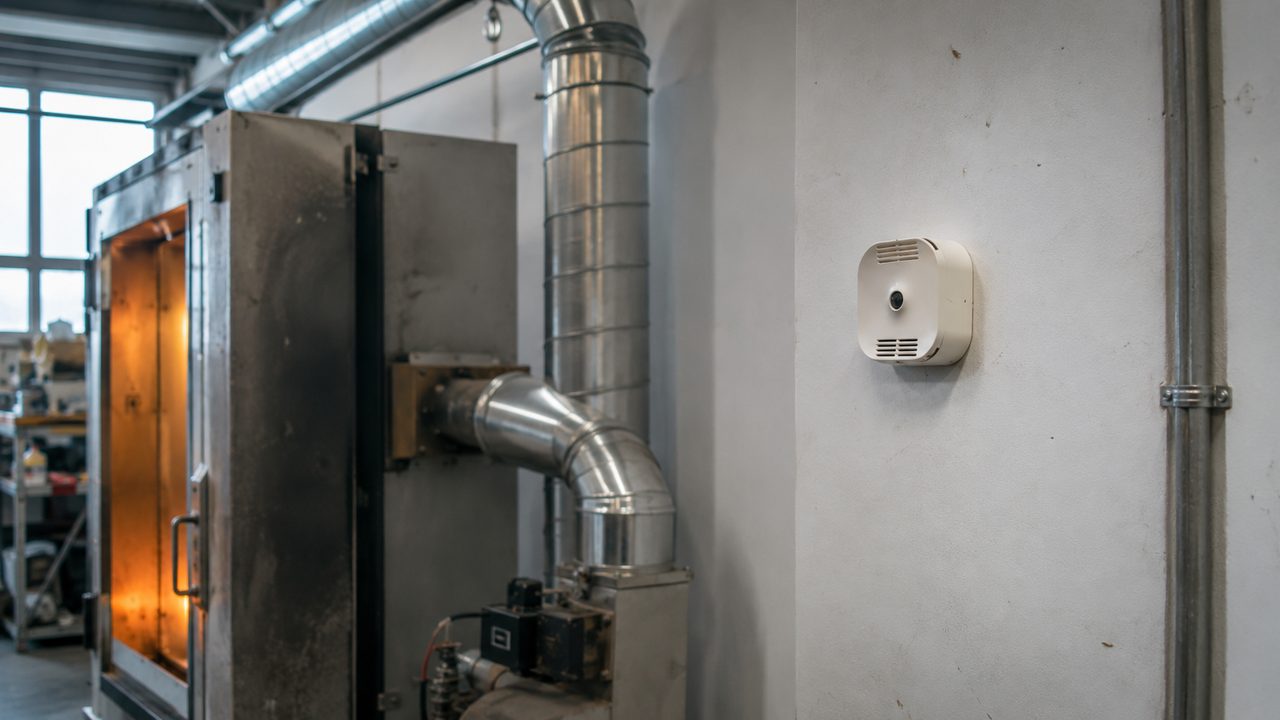

Датчик угарного газа на стене цеха рядом с газовой печью полимеризации и приточным каналом — fig.03 — датчик CO на высоте дыхания у газовой камеры плюс организованный приток воздуха на горение

07 / итогЧто заложить в проект

Газовая печь тянет за собой связку, которой нет у электрической: дымоход из нержавейки с запасом по высоте, сборник конденсата, приток воздуха под мощность горелки, датчик CO и общеобменную вытяжку. Если хоть одно звено выпадает, экономия на топливе оборачивается либо браком по покрытию, либо угрозой для людей. Сам разбор газ против электро по деньгам и монтажу лежит в статье газовая или электрическая камера.

Практическая развилка перед покупкой: определитесь с палитрой красок раньше, чем с типом горелки. Планируете белое и светлое — сразу закладывайте косвенный нагрев и дымоход, переделать прямой нагрев под чистую зону задним числом дороже, чем поставить теплообменник сразу.
