Первый запуск и обкатка камеры полимеризации

Первая деталь в необкатанной камере почти всегда идёт в брак: покрытие ловит копоть от выгорающей смазки и осадок паров, местами пятна и стойкий посторонний запах. Причина не в краске, а в том, что камеру запустили сразу «в бой». Новый короб и свежие ТЭНы приходят в плёнке антикоррозийного масла, её надо выжечь на пустой камере, а заодно проверить то, что при сборке не проверишь.

01 / дымЧто горит в первые часы работы

Запах гари при первом нагреве пугает, но он предсказуем. ТЭНы с завода покрыты тонким слоем защитного масла, стальные листы короба тоже консервируют смазкой от ржавчины при хранении. Пока камера холодная, плёнка держится. При нагреве до 150–200 °C она испаряется и горит, давая сизый дым и едкий запах.

Источников три, и выгорают они не одновременно:

• Оребрение ТЭНов. Самый заметный дым идёт отсюда. Масло между рёбер прогревается первым, трубка раскаляется до 300–400 °C по поверхности, плёнка тлеет.
• Стенки короба. Консервационная смазка на стальных листах и следы от рук монтажников выгорают медленнее, дают запах на втором прогоне.
• Утеплитель и герметик. Свежая базальтовая вата и термостойкий герметик швов при первом прогреве тоже отдают связующее и слегка парят.

Дым самый густой на первом прогоне, слабее на втором, к третьему почти уходит. Это разовая процедура, не дефект. Если запах не пропадает после трёх прогонов, ищут остатки органики: забытую ветошь, пролитый растворитель, наклейку на ТЭНе.

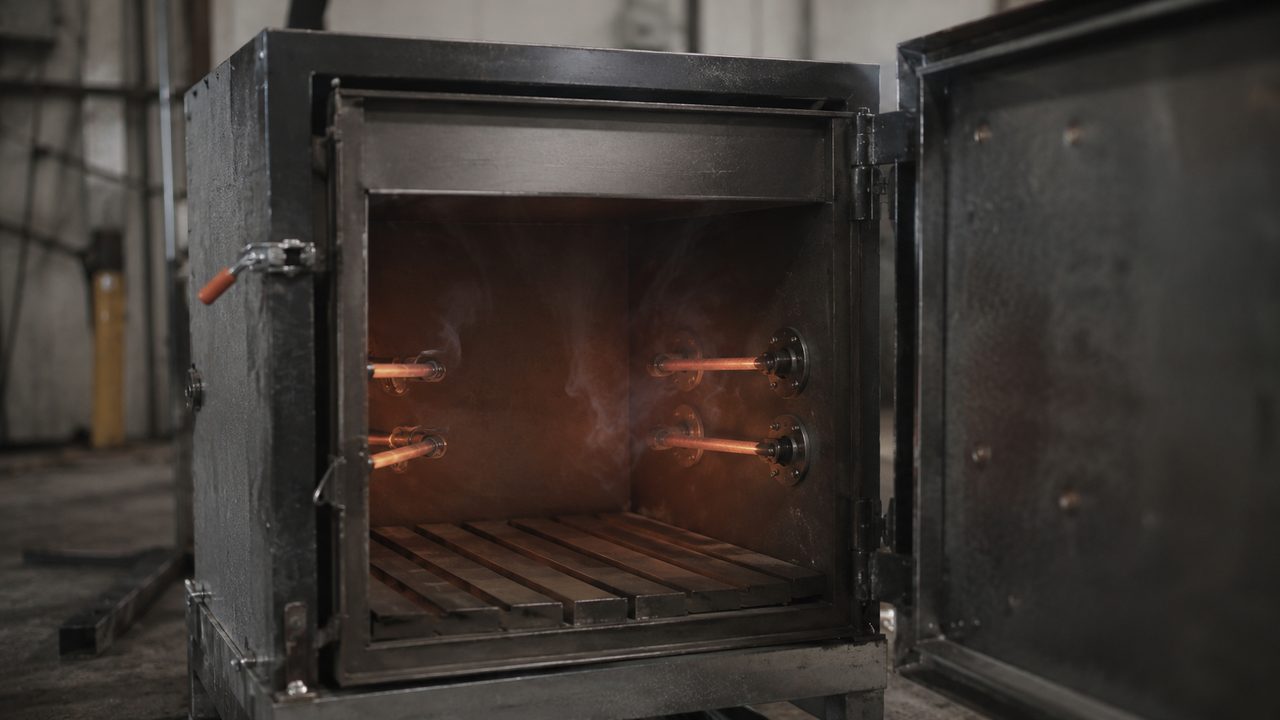

02 / прогонХолостой прогон: режим первой протопки

Резко выводить новую камеру на максимум нельзя. Свежий металл прогревается неравномерно, швы и утеплитель дают усадку, а масло, вспыхнув всё разом, может дать хлопок дыма с пламенем на оребрении. Первую протопку ведут ступенями.

1. Пустую камеру выдержать при комнатной температуре 30 мин после сборки, чтобы ушёл конденсат.
2. Выйти на 150 °C и удержать 30 мин. Пойдёт первый дым, вытяжка открыта полностью.
3. Поднять температуру плавно, около 3,5 °C в минуту, до рабочих 200 °C.
4. Удержать 200 °C в течение 1 часа. За это время выгорает основная масса смазки.
5. Отключить нагрев, дать остыть с работающим вентилятором. Повторить прогон ещё 1–2 раза, пока запах не уйдёт.

Общее правило: пустая горячая камера не должна пахнуть. Пока пахнет, деталь внутрь не ставят. По духовкам действует тот же принцип: прокаливают 1–3 часа на максимуме и при сомнении повторяют.

03 / равномерностьПроверка равномерности термопарой

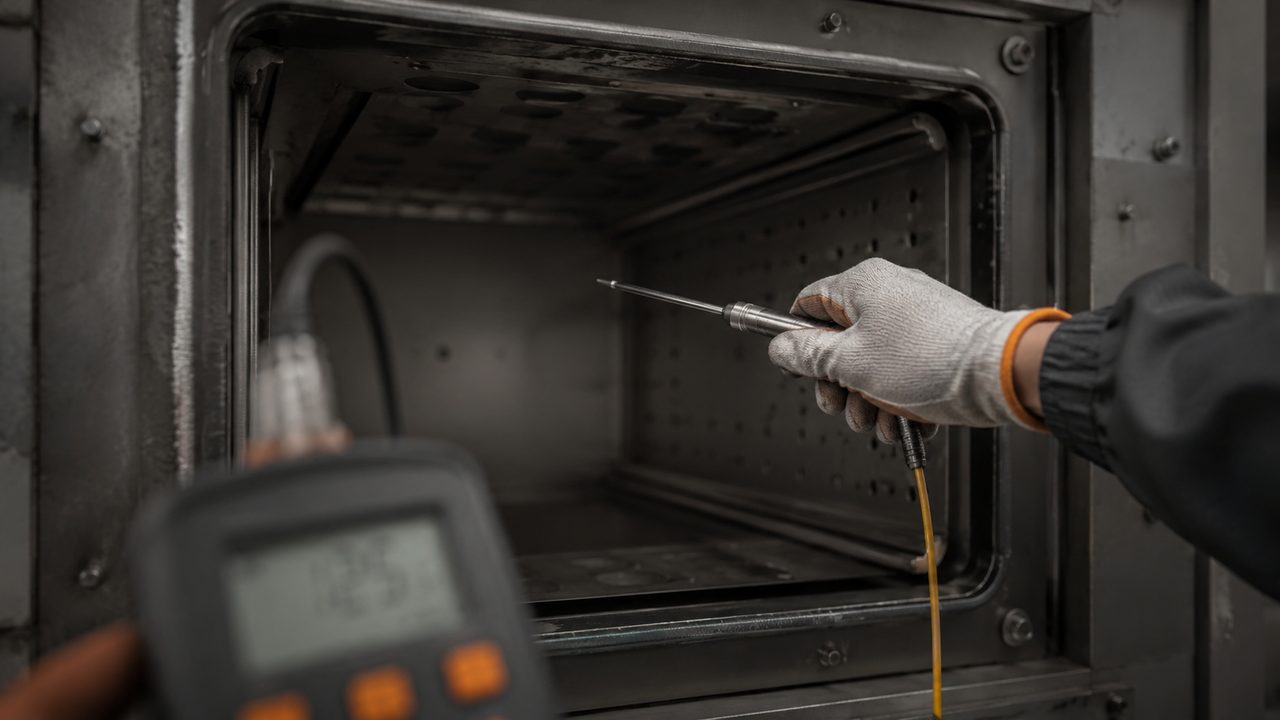

Терморегулятор показывает температуру только там, где стоит его датчик. Что творится в углах и у пола, он не знает. На первом прогоне это проверяют выносной термопарой на длинном проводе: щуп заводят внутрь через технологическое отверстие, прибор держат снаружи.

Порядок замера: прогрели камеру до 200 °C, дали ей стабилизироваться 10–15 мин, затем поочерёдно ставят щуп в 6 точек и ждут, пока показание устоится в каждой.

• Центр рабочей зоны (эталон).
• У пола и под потолком (вертикальный градиент).
• Два дальних угла от ТЭНов (застойные зоны).
• У двери (самое холодное место из-за утечек).

Разброс между точками до 5 °C считается хорошим, именно такой градиент держат заводские камеры за счёт вентилятора рециркуляции. Разброс 10–15 °C терпимо для гаражной камеры. Если между центром и углом больше 20 °C, деталь в холодной зоне недополимеризуется, а в горячей перепечётся. Тогда дорабатывают обдув.

04 / калибровкаКалибровка: свести терморегулятор с термометром

Частая картина на первом пуске: терморегулятор рапортует 200 °C, а контрольный термометр в центре камеры показывает 180 °C. Разница в 20 °C при полимеризации критична: реальная выдержка идёт не по тому режиму, что задан.

Причина почти всегда в месте установки датчика. Если термопара регулятора стоит прямо в потоке от ТЭНов, она ловит перегретый воздух и врёт в плюс: камера думает, что уже нагрета, и снижает нагрев раньше времени. Обратная ситуация, датчик у холодной стенки, даёт занижение.

Свести показания можно двумя путями:

• Перенести датчик в рабочую зону, где висит деталь, подальше от прямого потока с оребрения. Это правильнее, но не всегда возможно по конструкции.
• Внести поправку в терморегулятор. В большинстве приборов есть калибровка смещения, обычно в пределах ±9,9 °C. Замеряют разницу с контрольным термометром на рабочей температуре и вводят поправку, чтобы цифры совпали.

Контрольный термометр берут независимый: биметаллический духовочный на 300 °C или ту же выносную термопару. Настройку саму автоматику подробнее разбирает статья про терморегулятор и автоматику камеры.

05 / дверьПритирка двери и утечки тепла

Первый прогон показывает, где камера теряет тепло. По дыму видно, из каких щелей он сочится наружу: это и есть места утечки горячего воздуха при работе. Чаще всего дымит по периметру двери.

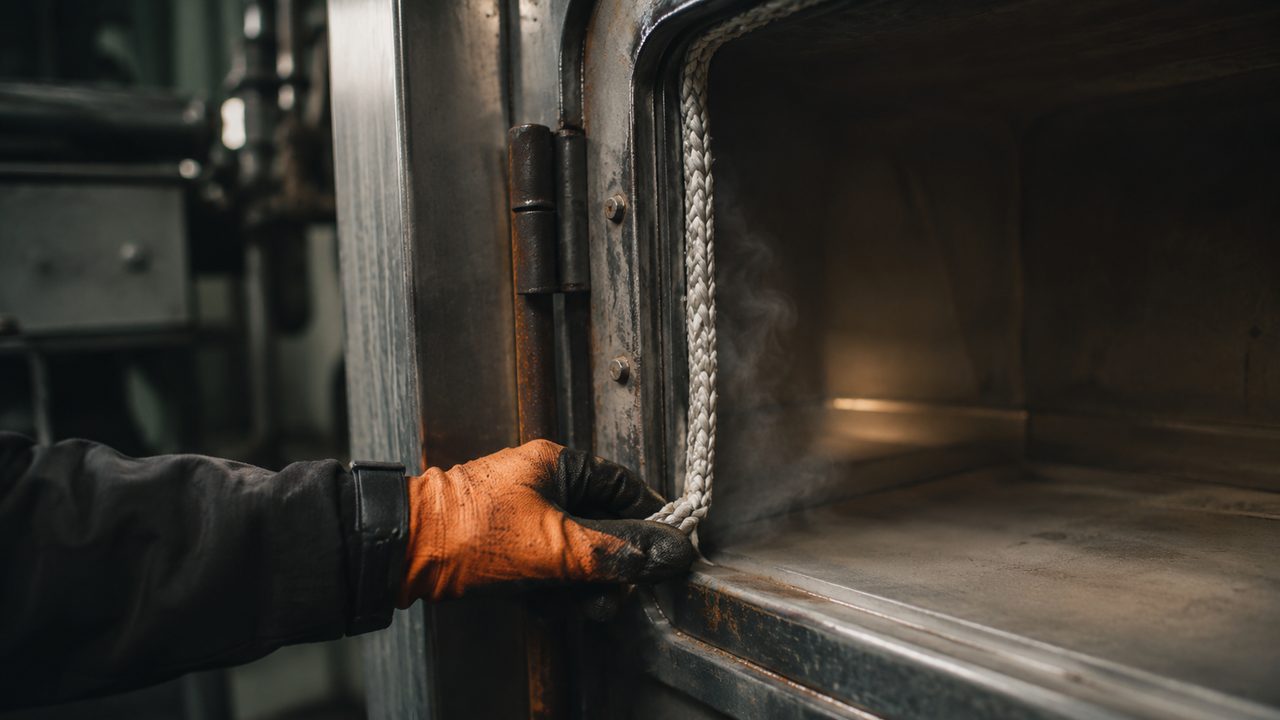

Что проверяют по двери на первом пуске:

• Прилегание уплотнения. Термостойкий силиконовый или базальтовый шнур должен обжиматься по всему контуру. Если дым идёт полосой в одном месте, там зазор, дорабатывают прижим или подкладку.
• Работа замков. Дверь большого короба ведёт от нагрева, одной защёлки мало. Ставят 2–3 прижимных замка, чтобы притянуть дверь равномерно.
• Перекос от нагрева. На горячей камере металл двери расширяется. Если после выхода на 200 °C появился новый зазор, петли и замки регулируют на прогретой камере, а не на холодной.

Плохо притёртая дверь бьёт сразу по двум фронтам: у неё холодная зона (деталь у двери недопечётся) и лишний расход электричества на компенсацию утечки. По уплотнению и потерям есть отдельный разбор про утепление камеры.

06 / режимЗамер времени выхода на режим

Обкатка показывает поведение камеры по времени. Утеплённый короб 1–1,5 м³ с ТЭНами 9–12 кВт выходит на 200 °C за 25–40 минут с холодного старта. На удержании мощность падает вдвое: разгон идёт на 12 кВт, а поддержание 200 °C держится на 5–6 кВт.

Что записывают при первом рабочем прогоне:

• Время разгона с холодной камеры до 200 °C.
• Время повторного выхода после открытия двери (загрузка детали роняет температуру).
• Как долго температура держится ровно без раскачки регулятора.

Эти цифры нужны для планирования цикла: отсчёт выдержки начинают не с включения, а с момента, когда прогрелась сама деталь. Как ловить температуру детали, а не воздуха, показывает материал про контроль температуры детали пирометром.

07 / чек-листЧто проверить до первой детали

Короткий список контрольных точек. Пока по всем не сойдётся, деталь внутрь не ставят.

Отдельно после первых прогонов проверяют затяжку клемм ТЭНов: от нагрева и остывания металл гуляет, гайки на выводах ослабевают. Слабый контакт на первых же циклах даёт подгар, с чего начинается ранний отказ нагревателя, разобранный в статье про перегорание и замену ТЭНов. Сама сборка короба, если камера ещё в проекте, расписана в материале про камеру своими руками.

Час на обкатку экономит первую партию деталей и снимает половину «загадочных» дефектов, которые потом списывают на краску. Камера со сведённым регулятором, выгоревшей смазкой и притёртой дверью ведёт себя предсказуемо с самого начала.
