Место, фундамент и отступы под камеру полимеризации
Камеру ставят на ровный несгораемый пол (бетон от 100 мм, керамогранит или стальной лист), с отступом 0,5–1 м от стен цеха и 0,5 м от перекрытия сверху. Перед дверью оставляют зону в габарит детали плюс 0,5–1 м на человека с тележкой. Горючие материалы отодвигают на 3 м. Рядом должны быть подвод 380 В и точка сброса вытяжки. Отдельный фундамент нужен только для тяжёлых камер от 800 кг.
Камера 3,0 × 1,6 × 1,8 м весит 300–450 кг пустой, а с загрузкой и оснасткой давит на пол под 600 кг через четыре опоры. Наружная обшивка при работе греется до 45–60 °C, крыша до 50–70 °C. Из этих двух чисел, вес и температура поверхности, вырастают все требования к месту. Ошибка при выборе площадки обходится дороже переделки самой камеры: перенести собранную и подключённую печь означает разобрать электрику, вытяжку и позвать кран.
01 / полТребования к полу под камерой
Пол под камерой решает две задачи разом: держит вес и не загорается от нагретой обшивки низа. Подходят бетонная плита, керамогранит по стяжке, стальной лист по бетону. Не подходят деревянный настил, ламинат, линолеум, наливной полимерный пол на эпоксидке: под нижней панелью камеры температура доходит до 40–55 °C, а при неисправном утеплителе низа и выше, полимерные покрытия на такой границе плывут и дымят.
Ровность важнее, чем кажется. Камера жёсткая, а дверь с уплотнением работает только если рама не перекошена. Допустимый перепад под опорами 5 мм на 2 м длины. Если пол волнами, под опоры ставят стальные подкладки и выводят раму по уровню, иначе горячий воздух свистит из щели между дверью и рамой, а расход растёт на 15–20%.
Нужен ли уклон пола под камерой?
02 / фундаментКогда нужен фундамент, а когда хватит плиты

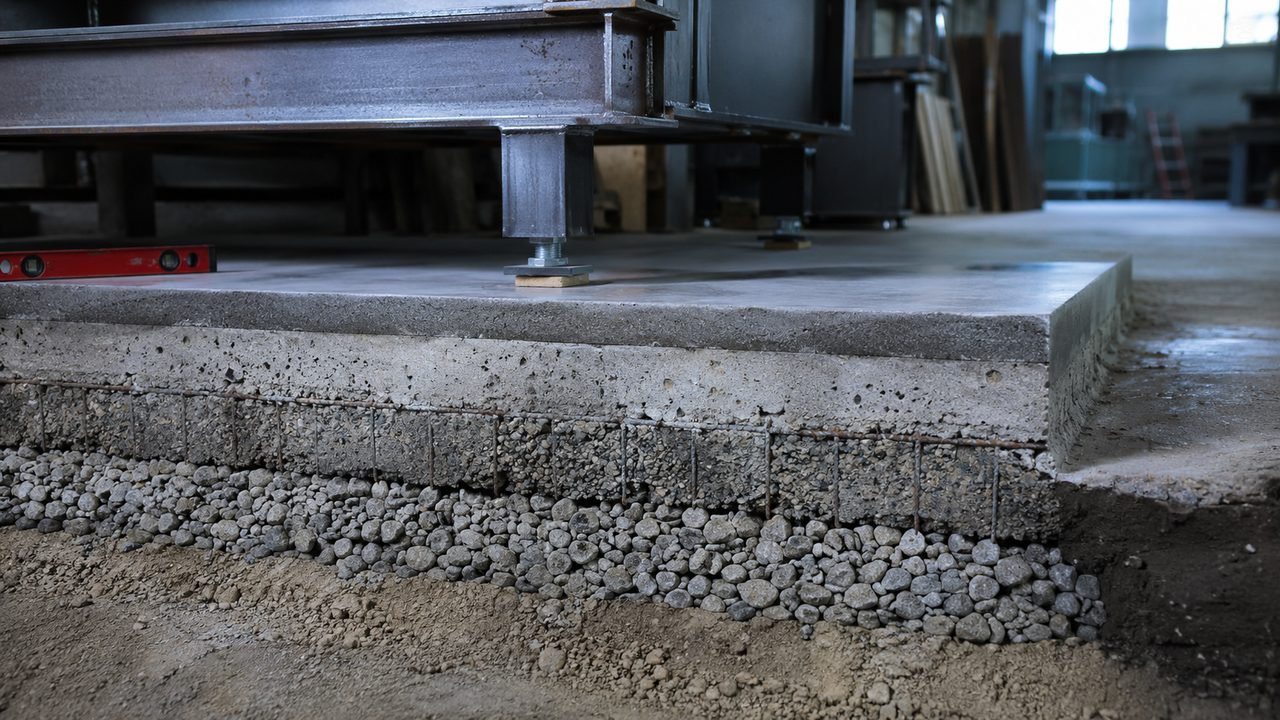

Для большинства гаражных и малых цеховых камер отдельного фундамента не требуется. Существующая бетонная плита пола толщиной от 100 мм держит нагрузку 300–600 кг на четыре опоры без просадки. Считают просто: 600 кг на четыре опоры по 100 см² подошвы дают давление около 1,5 кгс/см², что плита выдерживает с большим запасом.
Отдельный фундамент делают в трёх случаях. Первый: тяжёлая проходная или большая камера от 800 кг, где локальное давление под опорами продавит тонкую стяжку. Второй: пол по грунту без плиты либо стяжка по деревянным лагам. Третий: пучинистый грунт, где сезонные подвижки перекосят раму за зиму. В этих случаях заливают армированную плиту 150–200 мм под всю площадь камеры плюс 20 см по периметру.
| Камера | Масса с оснасткой | Основание |
|---|---|---|
| Мини 1,0 × 0,8 × 1,0 м | до 120 кг | любой ровный несгораемый пол |
| Гаражная 3,0 × 1,6 × 1,8 м | 300–600 кг | плита пола от 100 мм |
| Цеховая 4,0 × 2,0 × 2,0 м | 700–900 кг | плита от 150 мм или локальный фундамент |
| Проходная / конвейерная | от 1200 кг | армированный фундамент 150–200 мм |
03 / отступыПожарные отступы от стен и потолка
Наружная обшивка утеплённой камеры при уставке 180–200 °C внутри держит на поверхности 45–60 °C. Само по себе это не поджигает стену, но нагретый металл вплотную к горючей поверхности за смену прогревает её насквозь. Промышленные нормы для печей требуют, чтобы температура на соседних горючих конструкциях не превышала 71 °C. Отсюда отступы.
Рабочие ориентиры: от боковых и задней стенок до несгораемой стены (кирпич, бетон) 0,5 м, до горючей стены (дерево, сэндвич с полимерным утеплителем) 1 м или несгораемый экран из стального листа с воздушным зазором. Сверху над крышей до перекрытия 0,5 м минимум, до горючего потолка 1 м. Эти 0,5 м сзади нужны ещё и для обслуживания: там живут вентилятор, клеммник ТЭНов и вытяжной патрубок.
Можно ли одной стороной придвинуть камеру к стене вплотную?
04 / дверьЗона перед дверью для загрузки и выгрузки

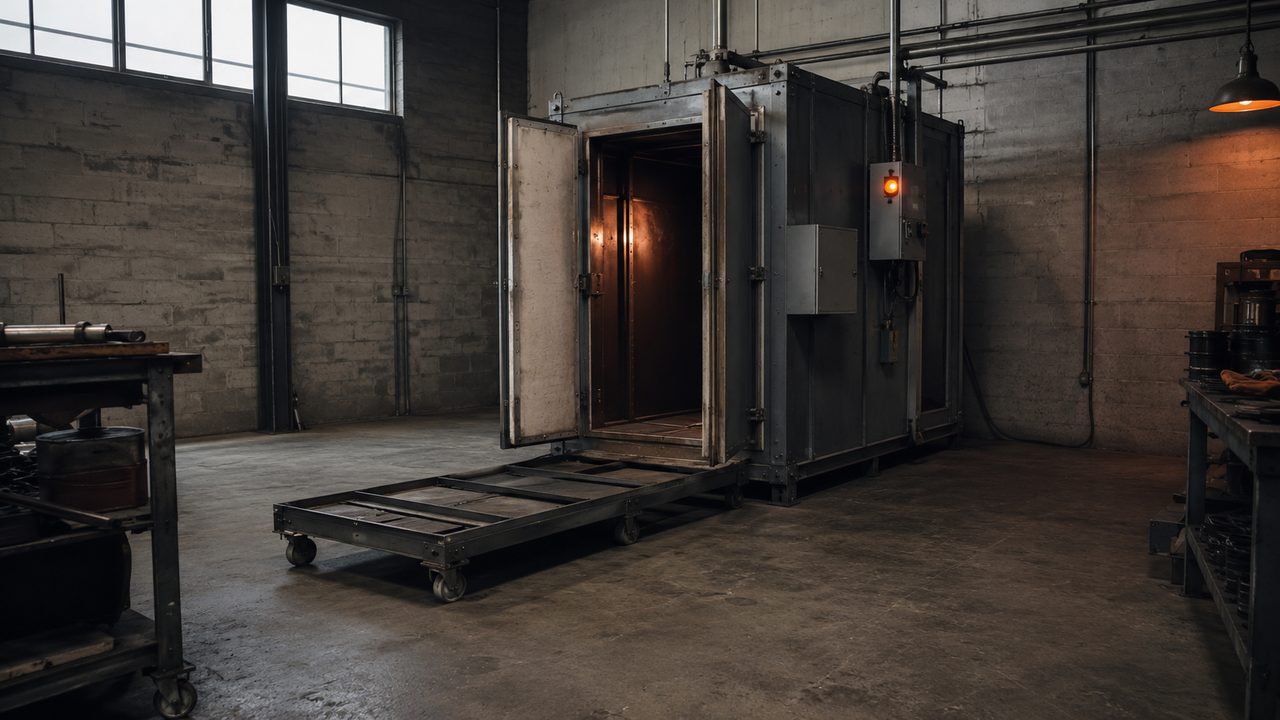

Самая частая ошибка планировки: камеру втискивают в угол, а перед дверью остаётся 1,5 м. Длинную деталь туда не завести, тележка не разворачивается, горячую загрузку выкатывать некуда. Зону перед дверью считают по самой длинной детали.
Формула проста: свободный проход перед дверью = длина максимальной детали + 0,5–1 м на человека с тележкой. Для камеры под профиль 3 м это 3,5–4 м чистого пространства. Плюс сама дверь распахивается на 90–120°, её полотно шириной 1,6–2 м тоже входит в зону и не должно упираться в колонну, стеллаж или другую камеру.
Логистику простраивают линией: подготовка и напыление деталей, затем загрузка в камеру, затем зона остывания на выходе. Если дверь одна (тупиковая камера), вход и выход совпадают, зона перед дверью работает в обе стороны. Разницу между схемами разбирает материал про пол и тележки в камере полимеризации.
Сколько места нужно сбоку от двери для остывания деталей?
05 / высотаВысота потолка над камерой и теплоотвод

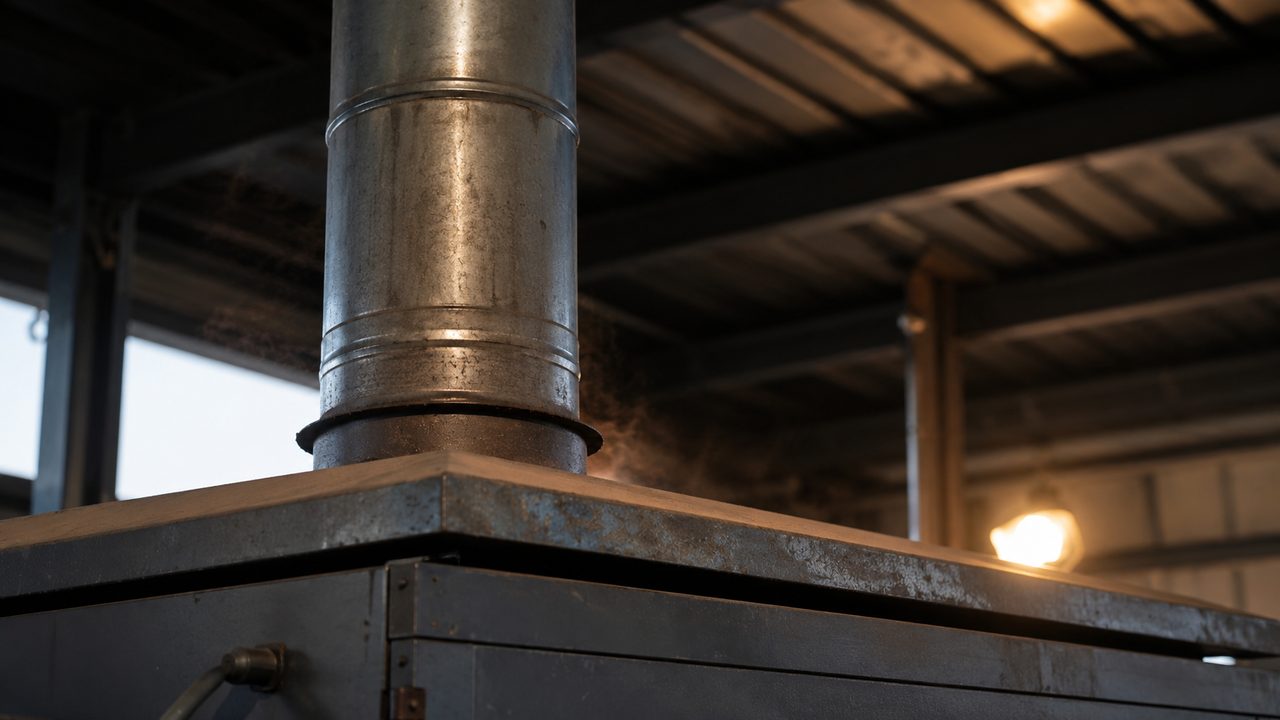

Крыша работающей камеры отдаёт тепло вверх и греется до 50–70 °C. Если прижать её к низкому перекрытию, горячий воздух застаивается под потолком, крыша перегревается, а вытяжной патрубок некуда вывести. Поэтому над камерой оставляют 0,5 м до перекрытия минимум, до горючего потолка 1 м.
Считают от наружной высоты камеры. Печь 1,8 м внутри имеет наружную высоту около 2,0 м с учётом стенок. Плюс 0,5 м зазора сверху и место под патрубок вытяжки дают потолок цеха от 2,5 м, комфортно 3 м. В низком гараже с потолком 2,3 м ставят камеру ниже ростом или выводят вытяжку вбок, а не вверх.
Вытяжка над камерой сбрасывает пары полимеризации: при запекании порошок выделяет продукты сшивки, лёгкий дым и запах. Патрубок диаметром 100–150 мм уводит их наружу через кровлю или стену. Как считать вытяжку по объёму камеры, разобрано в статье про вытяжку и вентиляцию камеры.
06 / инженерияПодвод 380 В и вентиляции к месту
Место выбирают там, куда дотягивается силовое питание. Камера 24 кВт тянет ток около 36 А на фазу, для неё нужен кабель сечением 4–6 мм² на жилу и отдельный автомат. Тащить силовую линию через весь цех дорого, поэтому камеру ставят ближе к вводному щиту или к точке с выделенной мощностью 380 В.
Перед выбором места проверяют, хватает ли выделенной мощности вообще. Если на цех заведено 15 кВт, камера на 24 кВт не запустится. Расчёт сечения кабеля и подбор автомата под мощность собран в материале про подключение камеры к сети 380 В.
Вторая инженерная привязка, вытяжной канал. Сброс через кровлю, значит камеру ставят под точкой вывода трубы; через стену, значит ближе к наружной стене. Тянуть горизонтальный воздуховод 8–10 м с поворотами невыгодно: тяга падает, пары застаиваются в цеху.
Что подвести к месту камеры кроме электричества?
07 / обслуживаниеОтступы для обслуживания и ремонта
Пожарный отступ 0,5 м сзади заодно решает обслуживание, но не всегда. Если вентилятор, щит автоматики и клеммник ТЭНов сгруппированы на одной стенке, к ней нужен проход 0,6–0,8 м: подойти с инструментом, снять крышку, поменять ТЭН или подшипник вентилятора. Ужать этот проход до пожарного минимума значит однажды разбирать половину обвязки ради замены одного нагревателя.
Дверь тоже требует места для обслуживания. Уплотнитель по периметру меняют раз в 1–2 года, петли и запор подтягивают чаще. Полотно должно открываться на полный ход и фиксироваться, чтобы не захлопнулось на руки при работе внутри камеры.
Пожарную сторону вопроса не закрывают одними отступами: рядом с камерой держат огнетушитель, а горючую отделку в радиусе 3 м убирают или закрывают несгораемым материалом. Полный перечень мер собран в статье про пожарную безопасность камеры полимеризации.
