Трёхфазное подключение и электрика камеры полимеризации
Камера полимеризации от 9 кВт питается только от трёхфазной сети 380 В. Ток по фазе считают по формуле I = P / (√3 · U): для камеры 15 кВт это 23 А на фазу, автомат 25 А, медный кабель 4 мм². ТЭНы раскладывают по трём фазам поровну, ставят УЗО и заземляют корпус. На бытовую розетку 220 В такую камеру не сажают: ток пойдёт под 55 А по одному проводу и проводка сгорит.
Приезжает мастер собирать камеру, у него готовы ТЭНы на 15 кВт, вентилятор, терморегулятор. И тут выясняется, что от щитка идёт одна фаза, а под рукой удлинитель в бытовую розетку. Дальше два сценария: либо камера не выходит на температуру, потому что просаживается напряжение, либо через полчаса пахнет горелой изоляцией. Электрика камеры это не «воткнуть в сеть», а расчёт: сколько ампер потечёт по каждому проводу, какой автомат это выдержит и какой кабель не расплавится. Посчитаем по-честному, с формулой и цифрами.
Откуда берётся ток: формула на пальцах
Ток по каждой фазе считают по одной формуле:
I = P / (√3 · U · cosφ)
ток фазы в трёхфазной сети
Здесь P это полная мощность камеры в ваттах, U линейное напряжение 380 В, √3 это 1,732, а cosφ коэффициент мощности. ТЭН это чистая активная нагрузка, спираль в трубке, реактивной составляющей почти нет, поэтому cosφ ≈ 1,0 и его можно опустить. Знаменатель для 380 В превращается в постоянное число: 1,732 · 380 = 658. Дальше делить проще некуда.
Подставим камеру на 15 кВт. I = 15000 / 658 = 22,8 А. Это ток по каждой из трёх фаз при условии, что ТЭНы разложены поровну. Возьмём 18 кВт: 18000 / 658 = 27,4 А. Для 24 кВт получится 36,5 А. Никакой магии, дальше по этим числам подбираются автомат и кабель. Сама мощность камеры считается от объёма и утепления, это отдельный разбор про расчёт нагрева.
Почему на 220 В такую камеру не запитать
Возьмём ту же камеру 15 кВт и представим, что фаза одна, 220 В. Ток по единственному проводу: 15000 / 220 = 68 А. Под 68 А нужен медный кабель 16 мм² и автомат 80 А. Ввод в частный дом на такое обычно не рассчитан: по договору чаще выделяют 5–7 кВт на одну фазу, вводной автомат 25–32 А. То есть камера просто выбьет ввод, ещё не выйдя на режим.
Даже если ввод потянет, тонкая жила на 68 А греется по всей длине, изоляция стареет, в местах соединений подгорают клеммы. Трёхфазное подключение снимает проблему арифметикой: 68 А делятся на три и превращаются в 23 А на фазу. Тот же нагрев, но по трём тонким проводам вместо одного толстого. Вот почему промышленную камеру всегда проектируют под 380 В, а «домашние» варианты ограничивают 6–9 кВт, чтобы влезть в одну фазу. Сравнение вводов есть в статье про подключение к сети 380 В.
Таблица: мощность камеры → ток → автомат → кабель
Свёл расчёт в таблицу. Ток по фазе для 380 В при равной раскладке ТЭНов, автомат из стандартного ряда (ближайший не ниже тока), кабель медный пятижильный по длительно допустимому току ПУЭ с запасом.
| Мощность камеры | Ток на фазу | Автомат 3P | Медный кабель |
|---|---|---|---|
| 9 кВт | 13,7 А | 16 А | 5×2,5 мм² |
| 12 кВт | 18,2 А | 20–25 А | 5×2,5 мм² |
| 15 кВт | 22,8 А | 25 А | 5×4 мм² |
| 18 кВт | 27,4 А | 32 А | 5×4 мм² |
| 21 кВт | 31,9 А | 40 А | 5×6 мм² |
| 24 кВт | 36,5 А | 40 А | 5×6 мм² |

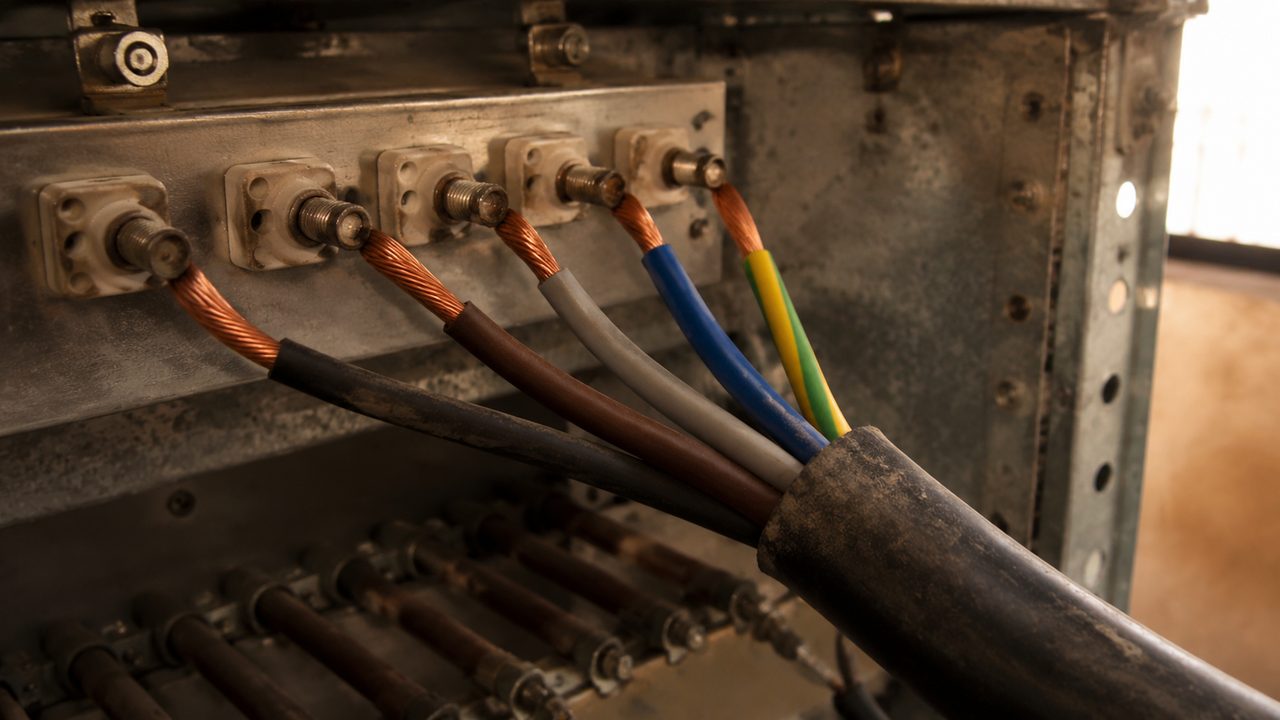

Пять жил это три фазы, ноль и земля. Правило подбора автомата двустороннее: его номинал должен быть не ниже расчётного тока, но и не выше того, что держит кабель. Автомат на 40 А с кабелем 2,5 мм² опасен: провод перегреется раньше, чем автомат сработает. Марку берут ВВГнг(A)-LS, характеристика C или B. Запас по сечению закладывают 20–25% на пусковой нагрев и старение изоляции.
Раскладка ТЭНов по фазам: перекос и звезда
Мощность надо не просто подать, а распределить. Если из шести ТЭНов по 3 кВт четыре повесить на одну фазу, а по одному на две другие, получится перекос: по перегруженной фазе течёт 55 А вместо 27, её провод греется, а в нулевом проводе появляется уравнительный ток. При равной нагрузке ток в нуле близок к нулю, при перекосе он растёт и «плывёт» потенциал нейтрали.
Правильно ТЭНы бьют на три равные группы: 6 штук по 3 кВт это по 6 кВт на фазу, ток по 27 А ровно. Схема соединения обычно звезда: стандартный ТЭН рассчитан на 220 В, а в звезде на него приходит именно фазное напряжение фаза-ноль. Треугольник подаёт на нагреватель 380 В и вчетверо большую мощность, для 220-вольтового ТЭНа это перегрузка и быстрое перегорание. Как физически разместить нагреватели в объёме, разобрано в материале про раскладку ТЭНов, а выбор самих ТЭНов в статье про ТЭН для камеры.
- ТЭНы разбить на три равные по мощности группы, по одной на фазу;
- перекос между фазами держать в пределах 15–30%, не больше;

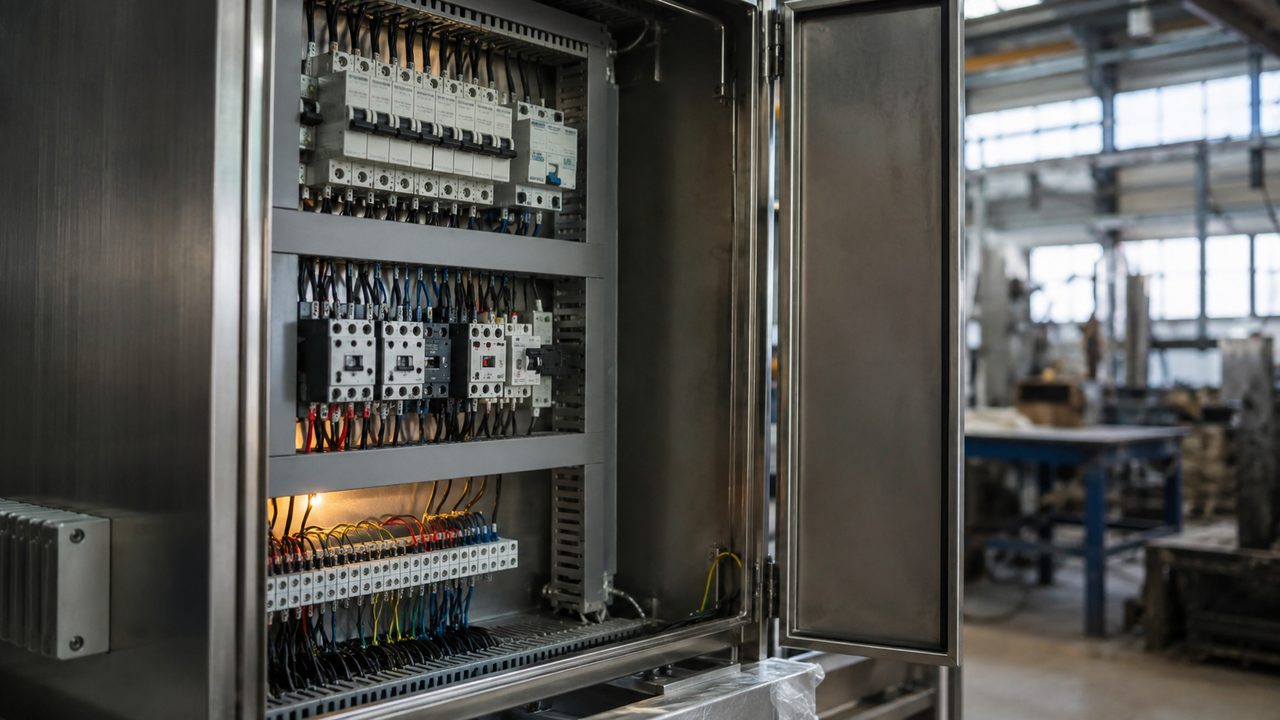

- терморегулятор коммутирует не сам ТЭН, а катушку контактора, силовой ток идёт через контактор;
- клеммы ТЭНов затягивать моментом, слабый контакт даёт нагрев и подгар вывода.
УЗО и заземление: что защищает от удара и искры
Камера это металлический корпус, набитый ТЭНами под 380 В. Изоляция нагревателя со временем прогорает, и появляется утечка тока на корпус. Без защиты человек, коснувшийся камеры, становится путём этого тока на землю. Поэтому на линию ставят УЗО или дифавтомат: 30 мА для защиты человека, либо 100–300 мА как противопожарное на всю линию. УЗО ловит разницу между втекающим и вытекающим током и вырубает питание за доли секунды.
Заземление обязательно и по двум причинам. Первая это безопасность: корпус зануляют отдельной жилой PE, чтобы утечка ушла в землю и сработала защита, сопротивление заземляющего устройства держат до 4 Ом. Вторая про порошок: при напылении облако краски заряжено, и на незаземлённом металле копится статика, разряд-искра поджигает облако. Заземление снимает заряд. Подробнее в разборах про заземление и электробезопасность и заземление оснастки.
Самый частый способ сжечь камеру и проводку это посадить её на бытовую розетку через удлинитель. Розетка держит 16 А, камера просит под 55–68 А по одной фазе. Розетка оплавляется, удлинитель греется по всей длине, в худшем случае это пожар.
типичная ошибка при первом запуске
