Печь для порошковой покраски автомобильных дисков: размер, подвес, цикл

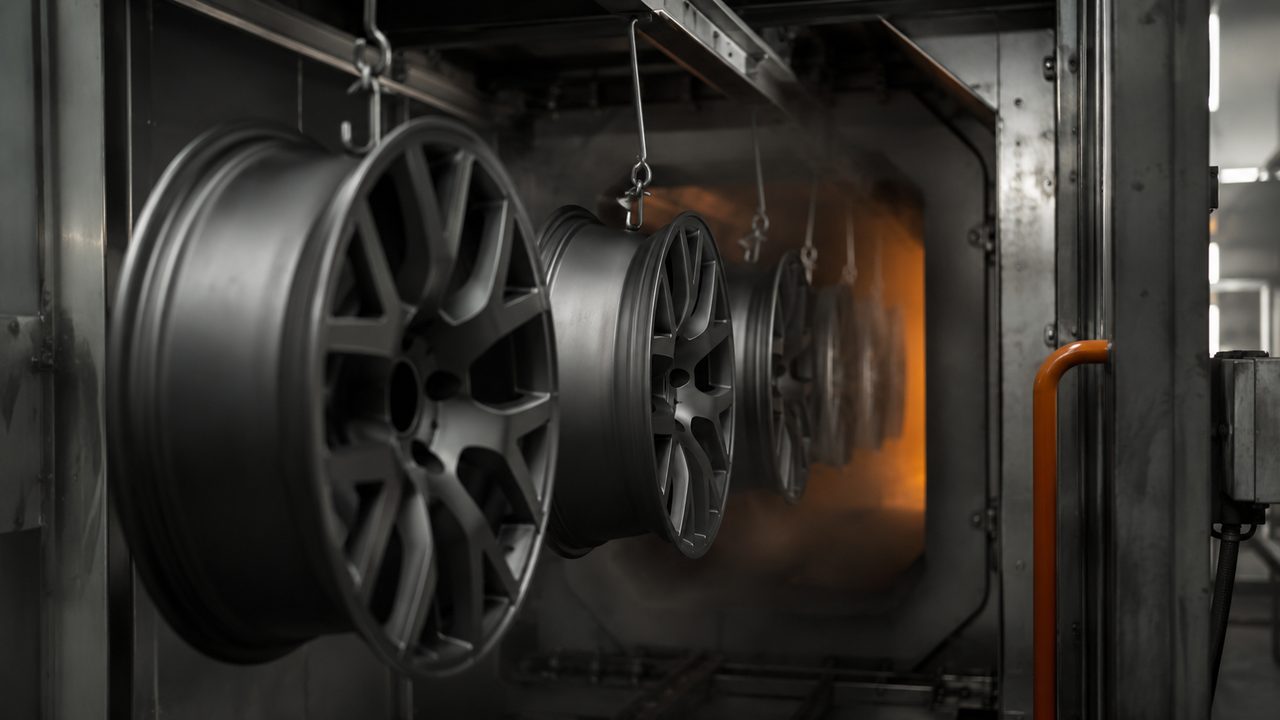

Комплект из 4 дисков R15–R22 требует камеры с внутренним размером от 900×900×1200 мм. Литой диск прогревается до 180 °C около 20–25 мин, суммарное время в камере — 35–40 мин. Вешать вертикально на подвесах, не стопкой.
Шиномонтаж в Тюмени, который красит диски R17 за 1 200 ₽ за штуку, держит камеру 1000×1000×1400 мм и делает по 3–4 комплекта в день. Там нет ничего экзотического: обычный конвекционный бокс с ТЭНами, четыре крюка на штанге, пирометр на крышке. Всё решает правильный подбор размера и понимание, что литой диск — не пластина, а тепловой аккумулятор весом 8–12 кг.
01 / размерРасчёт камеры от диаметра диска
Диаметр диска в обозначении R — это посадочный диаметр по шине в дюймах, а не внешний. Внешний диаметр по краю обода (тот, что нужен для расчёта камеры) примерно на 40–80 мм больше. Плюс зазор на обдув и подвес: минимум 100 мм с каждой стороны.
| Размер диска | Внешний диаметр по краю | Мин. ширина камеры (1 диск) | Ширина под 4 диска вертикально |
|---|---|---|---|
| R15 | ~400 мм | 600 мм | от 800 мм |
| R16 | ~430 мм | 630 мм | от 900 мм |
| R17 | ~455 мм | 660 мм | от 950 мм |
| R18 | ~490 мм | 700 мм | от 1000 мм |
| R20 | ~530 мм | 730 мм | от 1100 мм |
| R22 | ~565 мм | 770 мм | от 1200 мм |
Четыре диска вертикально на одной штанге: диски стоят боком, расстояние между соседними — 100 мм. Тогда глубина камеры (она же ширина диска по полке обода) должна быть от 250 мм для большинства размеров R15–R22. Высота — от 600 мм с учётом штанги и зазора снизу до тена.
Если планируете работать с R18–R22 постоянно, ориентируйтесь на внутренний размер 1000×300×700 мм (Ш×Г×В) минимум под 4 диска. Подробнее о расчёте объёма под другие изделия — в статье про размеры камеры.
Сколько дисков войдёт в камеру 800×800×1000 мм?
02 / подвесВешать вертикально или ставить на этажерку
Два рабочих варианта. У каждого своя логика.
Подвес вертикально через центральное отверстие. Крюк из стального прутка вставляется в ступичное отверстие, диск висит в камере под углом 90° к полу. Горячий воздух свободно обтекает весь обод, спицы и полку. Заземление через крюк на штангу — цепь замкнута. Это предпочтительный способ: равномерный обдув без мёртвых зон снизу.
Этажерка (стойка с горизонтальными полками). Диски стоят вертикально в ячейках-пазах с зазором между соседними не менее 100 мм. Подходит, если нет возможности повесить штангу над камерой. Минус — нижняя часть обода (та, что опирается на полку) получает чуть меньше обдува. При длинном цикле некритично, при коротком — стоит контролировать.
Заземление через подвес: контакт крюка с металлом диска должен быть плотным. Краска, ржавчина, анодировка в месте контакта — разрыв цепи. Место крепления перед напылением зачищают до блеска. Подробнее об оснастке и заземлении — отдельная статья.
Диск при нагреве расширяется — не упадёт ли с крюка?
03 / циклПодготовка, напыление, полимеризация комплекта
Весь цикл на комплект из 4 дисков при хорошей организации укладывается в 2,5–3 часа. Вот из чего он состоит.
Подготовка. Старое покрытие снимают пескоструем или химическим смывом. Пескоструй по алюминиевому литью — корунд или стальной песок, давление умеренное: алюминий мягкий, крупный абразив оставит глубокие риски. После пескоструя — обезжиривание растворителем или водным обезжиривателем, протирка в направлении, не кругами.
Напыление. Расход порошка на диск R17–R18 — около 200–250 г. Сложные зоны: полка обода с внутренней стороны, корень спиц. Туда заходят под углом, иногда меняют напряжение пистолета. При работе с литыми дисками — внимательно к эффекту Фарадея в выемках между спицами. Подробнее — в разделе об ошибках ниже.
Полимеризация. Камеру прогревают до рабочей температуры заранее — 15–20 мин перед загрузкой. Диски загружают, камеру закрывают. С этого момента начинается прогрев металла, и только потом — отсчёт времени выдержки. Для литого диска R18 прогрев занимает 20–25 мин, выдержка ещё 15 мин. Итого в камере — 35–40 мин. О том, как отслеживать реальную температуру металла (а не воздуха в камере), — статья про пирометр и термопару.
Особенности алюминиевого литья при нагреве: газы из пор выходят в краску при 160–180 °C и дают кратеры. Это дегазация. Решение — медленный набор температуры или предварительный отжиг диска без краски. Подробнее — статья про алюминий и литьё.
Штампованный стальной диск прогревается быстрее литого?
04 / экономикаСколько комплектов в день и себестоимость
При цикле 40 мин на один заход (литые R18) и 10 мин на выгрузку-загрузку реальная смена даёт 8–10 циклов, то есть 8–10 комплектов в день. Это при одной камере и одном операторе. На практике узкое место — напыление: на 4 диска уходит 20–30 мин, если нет второго человека.
| Статья расходов | На 1 диск R18 | На комплект (4 шт) |
|---|---|---|
| Порошок (~250 г, ~350 ₽/кг) | ~88 ₽ | ~350 ₽ |
| Электричество (цикл 40 мин, 6 кВт) | ~6 ₽ | ~24 ₽ |
| Расходники (абразив, обезжириватель) | ~30–50 ₽ | ~120–200 ₽ |
| Итого переменные | ~125–145 ₽ | ~500–575 ₽ |
При розничной цене 1 000–1 500 ₽ за диск маржа на комплект — 3 500–5 500 ₽. Камера мощностью 6 кВт стоит в сборке 50 000–80 000 ₽. Расчёт потребления по разным режимам — в статье про электричество. Окупаемость при загрузке 3–4 комплекта/день — 1,5–2 месяца.
Выгодно ли красить диски в маленьком шиномонтаже?
05 / ошибкиЧастые проблемы при покраске дисков
Два типичных брака специфически диск-связанные.
Кратеры и проколы на литых дисках. Алюминиевое литьё содержит микропоры. При нагреве выше 160 °C газы расширяются и прорываются сквозь ещё не застывшую плёнку. Результат — кратеры размером 0,5–2 мм, равномерно рассыпанные по поверхности. Решение: предварительный отжиг диска при 200 °C без краски 30 мин, охлаждение, затем нанесение грунта или финишного порошка. О дефектах поверхности подробнее — статья про кратеры и кашагрень.
Непрокрас в зоне спиц — эффект Фарадея. Порошок, заряженный электростатически, притягивается к внешним поверхностям и почти не заходит в глубокие полости. Спицы с обратной стороны, угол между спицей и ободом — зоны риска. Что помогает: снизить напряжение пистолета при напылении на тыльную сторону (менее заряженный порошок глубже проходит в выемку), использовать трибостатический пистолет, досыпать порошок в проблемные зоны вручную перед загрузкой в камеру.
Слезание краски на ступице. Если ступица загрязнена тормозной жидкостью или силиконовой смазкой — порошок ляжет, но адгезии не будет. Химически: тормозная жидкость пропитывает алюминий. Пескоструй не всегда берёт. Решение: промывка горячим обезжиривателем, выдержка, повторное обезжиривание перед напылением. Про причины плохой адгезии — отдельный разбор.
