Какой размер частиц порошка даёт самое гладкое покрытие?

Рабочий диапазон частиц 12–80 мкм, медиана D50 у обычной глянцевой краски 30–45 мкм. Мелкие частицы 20–35 мкм плавятся быстрее и ровнее, поверхность выходит глаже. Совсем мелкая фракция меньше 12 мкм плоха: тянет влагу, забивает пистолет и сама даёт шагрень, потому что ложится неровным тонким слоем.

Как толщина слоя влияет на гладкость?

До определённого предела толще значит глаже: у расплава больше материала, чтобы растечься и сгладить рельеф. Оптимум для гладких глянцевых порошков 60–80 мкм. За 100–120 мкм начинается обратный эффект: толстая плёнка сильнее коробится при плавлении и даёт крупную апельсиновую корку.

Что такое окно растекания и почему оно решает всё?

Это промежуток между моментом, когда порошок расплавился в жидкость, и моментом, когда сшивка загустила расплав до геля. Пока идёт это окно, поверхностное натяжение выравнивает плёнку. Гель по стандарту ISO 8130 меряют при 180 °C. Если краска гелируется слишком рано, растечься она не успевает и застывает в шагрени.

В каких единицах меряют шероховатость плёнки?

В микронах, параметр Ra это среднее отклонение профиля от средней линии. Хороший гладкий уровень около 0,5 мкм Ra. Есть родственный параметр Rq: при отличном растекании он около 0,09 мкм, при плохом доходит до 1,9 мкм. Чем меньше число, тем глаже поверхность.

Чем меряют Ra на практике?

Профилометром: тонкая игла проходит по поверхности и пишет профиль пиков и впадин, прибор считает Ra автоматически. Это лабораторный метод. В цехе чаще судят визуально и на ощупь, сравнивая деталь с эталонной пластиной той же краски при боковом свете, потому что шагрень видна в скользящем блике.

Почему на микроуровне появляется апельсиновая корка?

Расплав не успевает выровняться. Каждая частица порошка растекается в свою лужицу, поверхностное натяжение стягивает их в общую плёнку, но если вязкость расплава высока или гель наступил рано, между лужицами остаётся микрорельеф. Эти застывшие волны с шагом в доли миллиметра и есть шагрень.

Вязкость расплава большая или маленькая нужна для гладкости?

Маленькая. Низкая вязкость расплава даёт жидкую подвижную плёнку, которая быстро растекается под поверхностным натяжением. Вязкость зависит от смолы, скорости нагрева и температуры старта плавления. Слишком быстрая сшивка поднимает вязкость раньше времени, и растекание обрывается на полпути.

Главная / Шероховатость плёнки и гладкость покрытия

Шероховатость плёнки: от чего зависит гладкость покрытия

Q: Можно ли получить и гладкость, и полную укрывистость одновременно?

Это компромисс. Гладкость любит тонкий слой мелкого порошка и долгое растекание, укрывистость любит слой потолще. Практичный баланс для гладкого глянца 70–90 мкм: металл уже перекрыт, а корка ещё не выросла. Матовым и фактурным краскам микрорельеф не мешает, там укрывистость важнее гладкости.

Короткий ответ

Гладкость порошкового покрытия рождается в узком окне: порошок расплавился, но ещё не загустел до геля. Пока идёт это окно, поверхностное натяжение стягивает отдельные лужицы расплава в ровную плёнку. Мешают гладкости четыре вещи: крупные частицы (рабочий диапазон 12–80 мкм, глаже плавится мелочь 20–35 мкм), избыточный слой (оптимум гладкого глянца 60–80 мкм), высокая вязкость расплава и ранний гель. Шероховатость меряют профилометром в микронах Ra: хороший гладкий уровень около 0,5 мкм. Абсолютной гладкости при максимальной укрывистости не бывает, это баланс.

Две детали из одной банки порошка, один режим печи. Одна вышла зеркальной, вторая в мелкой ряби, которую видно только под боковым светом. Профилометр показал Ra 0,4 мкм против Ra 1,6 мкм. Разница не в краске и не в цвете, а в том, что на второй детали слой был толще на 40 мкм, и расплав не успел растечься до того, как сшивка его застудила. Гладкость это не «хорошая краска», а физика растекания, у которой есть измеримые рычаги.

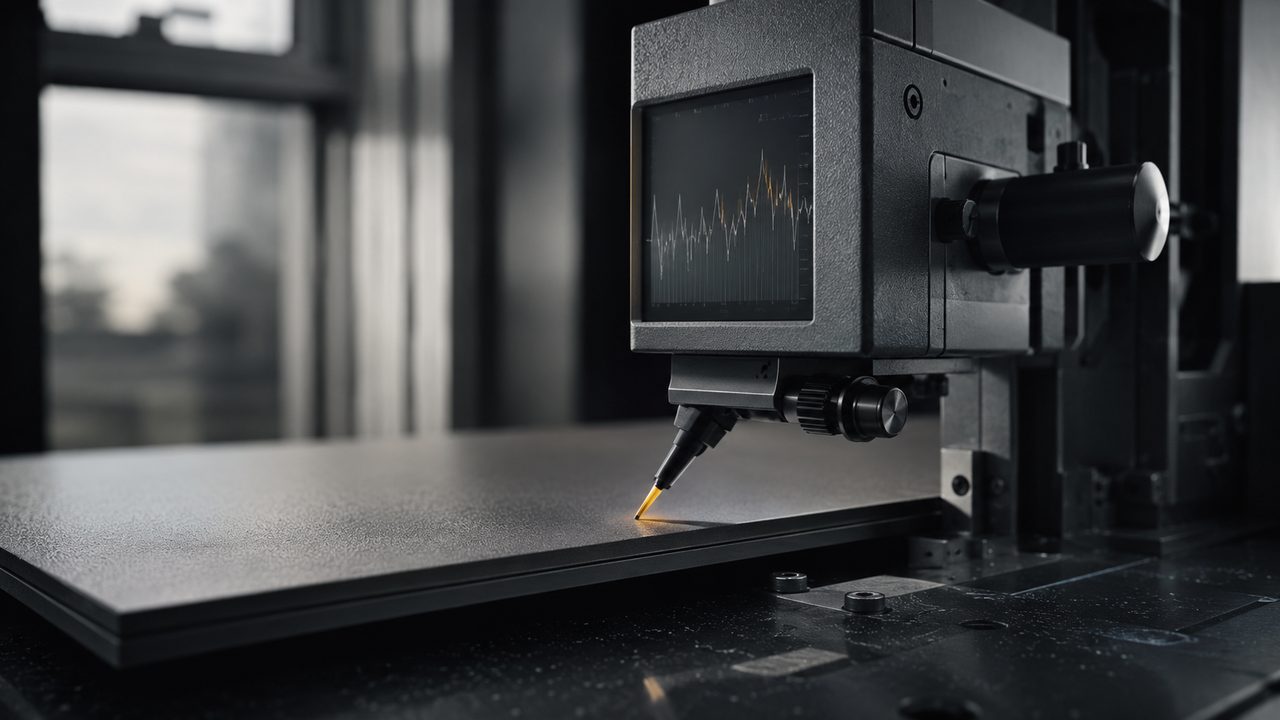

Игла профилометра проходит по порошковому покрытию, на экране пишется профиль микрорельефа с пиками и впадинами — fig.01 — гладкость это измеримая величина: профилометр переводит «гладко или в шагрени» в число Ra в микронах

01 / что этоГладкость это микрорельеф, а не блеск

Гладкость и блеск часто путают, но это разные вещи. Блеск про то, насколько зеркально плёнка отражает свет. Гладкость про то, насколько ровный у неё микрорельеф: есть ли на поверхности волны, бугры и впадины размером в доли миллиметра. Глянцевая краска может лечь в шагрени и потерять часть блеска именно из-за рельефа, а глубокий мат бывает идеально гладким на ощупь, хотя блеск у него низкий по рецептуре.

На микроуровне гладкая плёнка это застывшая ровная жидкость. Шероховатая это застывшая жидкость, которую не дали растечься. Про то, где блеск отделяется от гладкости, подробнее в статье про уровень блеска и единицы GU. Здесь речь только про рельеф.

Гладкое покрытие всегда блестящее?

Нет. Гладкость это ровный микрорельеф, блеск это зеркальность отражения. Матовая краска бывает гладкой на ощупь при низком блеске, потому что рассеивает свет химией матанта, а не рельефом. И наоборот, глянец в шагрени блестит, но поверхность не гладкая.

02 / частицыРазмер частиц порошка задаёт стартовый рельеф

Плёнка собирается из частиц порошка, и каждая частица сначала плавится в отдельную лужицу. Чем крупнее частицы, тем крупнее лужицы и тем больше материала нужно перегнать поверхностному натяжению, чтобы всё выровнять. Рабочий диапазон частиц 12–80 мкм, медиана D50 у обычной глянцевой краски 30–45 мкм.

Фракция	Размер	Что с гладкостью
Ультрамелкая	<12 мкм	тянет влагу, забивает, даёт шагрень
Мелкая	12–35 мкм	плавится ровно, глаже всего
Средняя (D50)	30–45 мкм	рабочий стандарт
Крупная	50–80 мкм	толще ложится, рельеф грубее

Парадокс: и слишком крупная, и слишком мелкая фракция портят гладкость. Крупная кладёт грубый стартовый рельеф. Ультрамелкая меньше 12 мкм тянет влагу из воздуха, слипается, плохо заряжается и ложится неровным тонким слоем, а это тоже шагрень. Отсюда важность рассева: про восстановление фракции при повторном использовании в статье про просеивание и повторное использование порошка.

Почему свежий порошок гладит лучше, чем оборотный?

В обороте фракция смещается: крупные частицы осели на деталь, в бункере копится мелочь и агломераты. Без просева оборотный порошок кладёт неровный слой и даёт больше шагрени. Свежий держит паспортное распределение частиц, поэтому и растекается предсказуемо.

03 / окно растеканияГладкость решается между плавлением и гелем

Вот главный механизм. При нагреве порошок проходит три фазы: сначала частицы плавятся в жидкость, потом жидкость растекается под поверхностным натяжением, потом сшивка сшивает молекулы и вязкость подскакивает до геля, после чего плёнка застыла и уже не течёт. Гладкость определяется тем, сколько растекания успело пройти в промежутке между плавлением и гелем. Этот промежуток и есть окно растекания.

Если краска гелируется рано, окно короткое, растекание обрывается, поверхность застывает в шагрени. Если окно длинное, лужицы успевают слиться в ровную плёнку, и заодно из неё успевают выйти газы, не оставив кратеров. Гель по стандарту ISO 8130 меряют при 180 °C (метод не применим к сверхбыстрым краскам с гелем короче 15 с), а текучесть расплава оценивают по растеканию таблетки при 140 °C: короткое растекание значит склонность к корке, длинное значит гладкую плёнку.

Схема трёх фаз плёнки при нагреве: отдельные лужицы расплава, растекание под поверхностным натяжением, застывшая ровная плёнка — fig.02 — окно растекания: между расплавом и гелем поверхностное натяжение стягивает лужицы в ровную плёнку; чем шире окно, тем глаже итог

Быстрая печь не всегда лучше

Слишком крутой набор температуры гонит сшивку впереди растекания: вязкость расплава подскакивает раньше, чем плёнка выровнялась. Иногда более пологий нагрев даёт более гладкую поверхность при том же порошке. Про связку температуры и времени в статье про температуру и время полимеризации.

Как удлинить окно растекания, не меняя краску?

Смягчить набор температуры и не гнать деталь к пиковой температуре рывком. Пологий нагрев держит расплав жидким дольше до старта геля. Но рамки задаёт сама краска: у быстросшивающихся марок окно узкое по химии, тут гладкость закладывает рецептура, а не режим.

04 / вязкостьПочему низкая вязкость расплава глаже

Внутри окна растекания работает физика: скорость выравнивания зависит от вязкости расплава, поверхностного натяжения и толщины плёнки. Поверхностное натяжение это движущая сила, оно стягивает рельеф. Вязкость это тормоз, чем гуще расплав, тем медленнее он течёт. Для гладкости нужна низкая вязкость: жидкая подвижная плёнка выравнивается быстро и успевает до геля.

Вязкость расплава не постоянна, она падает при плавлении, держится минимум в окне растекания и снова растёт, когда пошла сшивка. Задача краски и режима в том, чтобы этот минимум был низким и длился достаточно. Управляют вязкостью через смолу, температуру старта плавления и скорость нагрева. Ранний старт сшивки поднимает вязкость раньше времени, и растекание глохнет на полпути.

Что важнее для гладкости: вязкость или поверхностное натяжение?

Оба работают в паре, но управлять на практике проще вязкостью через режим печи и выбор краски. Поверхностное натяжение задаёт сама рецептура. Если вязкость держится низкой достаточно долго, натяжение успевает выровнять плёнку, поэтому окно растекания важнее разовых значений.

05 / шагреньКак микрорельеф превращается в апельсиновую корку

Апельсиновая корка это застывшие волны расплава с шагом в доли миллиметра. Механизм на микроуровне такой: частицы легли, расплавились в лужицы, поверхностное натяжение начало стягивать их в общую плёнку, но вязкость выросла или наступил гель раньше, чем волны разгладились. Плёнка застыла с недорастёкшимся рельефом. Крупнее частицы или толще слой значит крупнее волны корки.

Причина	Как влияет	Что делать
Крупная фракция	грубые стартовые лужицы	просев, свежий порошок
Толстый слой	крупная волна корки	убрать слой к 60–90 мкм
Ранний гель	короткое окно растекания	пологий нагрев
Высокая вязкость	медленное выравнивание	проверить старт плавления

Разбор самого дефекта и его лечения в статье про дефект апельсиновой корки и шагрени, а сравнение с соседними дефектами в статье про дефекты поверхности: шагрень, короед, кратеры. Важно не путать: тонкая ровная шагрень часто результат режима, а грубая крупная почти всегда толстый слой или крупный порошок.

У меня мелкая шагрень по всей детали. С чего начать?

Сначала замерьте толщину: если больше 100 мкм, снизьте слой настройкой пистолета. Если толщина в норме, проверьте оборотный порошок на просев и смягчите набор температуры. Мелкая равномерная рябь почти всегда режим и слой, а не брак краски.

06 / замерRa, профилометр и цеховой глаз

Шероховатость измеряют профилометром: тонкая игла проходит по поверхности, пишет профиль пиков и впадин, прибор считает параметр Ra, среднее отклонение профиля от средней линии в микронах. Хороший гладкий уровень около 0,5 мкм Ra. Есть родственный параметр Rq (среднеквадратичный): при отличном растекании он около 0,09 мкм, при плохом доходит до 1,9 мкм. Чем меньше цифра, тем глаже плёнка.

Уровень	Ориентир Ra	Как выглядит
Зеркально гладко	<0,5 мкм	ровный блик, рельефа нет
Лёгкая рябь	0,5–1,0 мкм	видно в боковом свете
Шагрень	1,0–2,0 мкм	заметна глазом и на ощупь
Грубая корка	>2,0 мкм	явный крупный рельеф

Профилометр это лаборатория. В цехе чаще судят визуально: деталь сравнивают с эталонной пластиной той же краски при скользящем боковом свете, где шагрень выдаёт себя рябью в блике, и на ощупь ладонью. Для приёмки этого хватает, если эталон согласован с заказчиком. Точную цифру Ra запрашивают, когда клиент задал допуск в микронах.

Нужен ли профилометр для обычного цеха?

Для потока нет: хватает эталонной пластины и бокового света, глаз ловит рябь уверенно. Профилометр берут, когда заказчик прописал Ra в микронах или идёт спор о приёмке. Тогда цифра снимает разногласия «гладко или не гладко» так же, как глоссметр снимает спор о блеске.

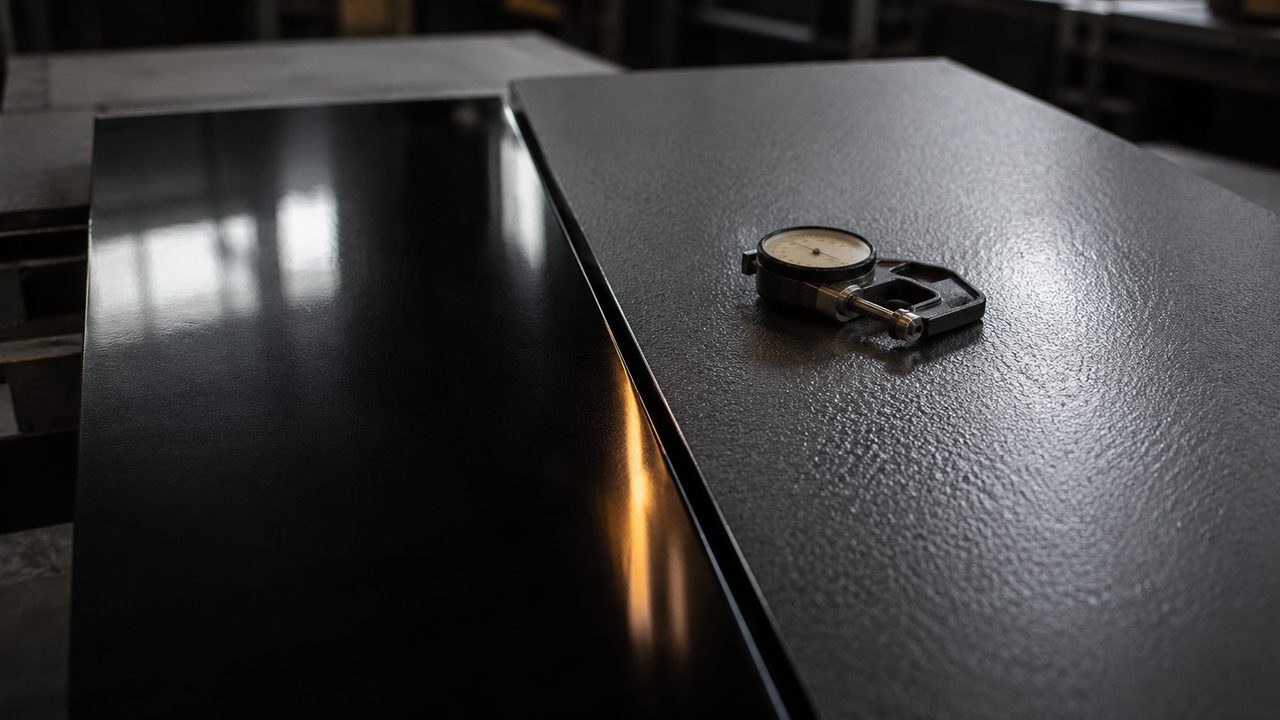

Две порошковые панели под боковым светом: одна зеркально ровная, вторая в мелкой шагрени, рядом лежит толщиномер — fig.03 — цеховой метод: шагрень видна в скользящем боковом свете рябью на блике, гладкая плёнка отражает ровно

07 / слойТолщина: до предела глаже, за пределом грубее

Толщина работает нелинейно. До какого-то предела толще значит глаже: у расплава больше материала, чтобы заполнить и сгладить рельеф основы. Оптимум для гладких глянцевых порошков 60–80 мкм. Тоньше 50 мкм и через плёнку проступает микрорельеф металла, поверхность теряет гладкость. Но за 100–120 мкм начинается обратный ход: толстая плёнка при плавлении сильнее коробится и даёт крупную корку.

Ловят слой настройкой пистолета: заряд, расход порошка, расстояние до детали. Про это в статье про настройку напряжения и микроампеража пистолета, а про контроль толщины в статье про толщину покрытия и число слоёв в микронах. Правило простое: гладкость живёт в коридоре толщины, за его границами она падает в обе стороны.

Можно ли перекрыть шагрень вторым толстым слоем?

Нет, будет хуже. Второй толстый слой поверх шагрени даст ещё более крупную корку, потому что толщина суммируется и коробление растёт. Гладкость чинят не наращиванием, а нормальным слоем 60–90 мкм и режимом с длинным окном растекания.

08 / балансГладкость против укрывистости: где компромисс

Идеальной гладкости при максимальной укрывистости не существует, это компромисс. Гладкость любит тонкий слой мелкого порошка и долгое растекание. Укрывистость, то есть полное перекрытие металла и цвета основы, любит слой потолще. Эти два желания тянут толщину в разные стороны.

Практичный баланс для гладкого глянца 70–90 мкм: металл уже полностью перекрыт, а корка ещё не выросла. Тонкий и красивый слой ниже 50 мкм рискует просветами и проступающим рельефом основы. Матовым и фактурным краскам микрорельеф вообще не мешает, у них гладкость не в приоритете, а укрывистость и стойкость важнее: про их режим в статье про матовые и фактурные краски и режим полимеризации. Итог: сначала выберите, что важнее для конкретной детали, потом ставьте слой и режим под это, а не наоборот.
