Настройка напряжения и тока пистолета: kV и мкА

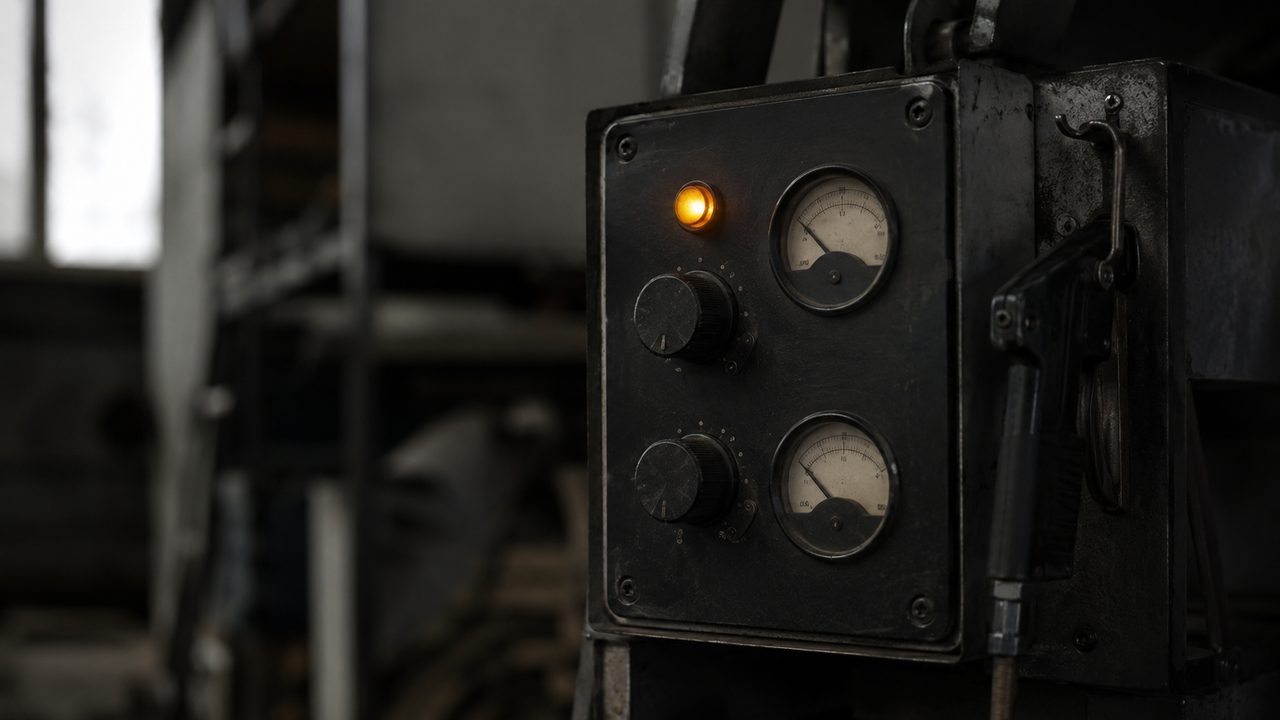

У коронного пистолета две ручки: kV это напряжение короны, обычно 60–100 kV, и µA это ток, рабочие 10–40 µA. На ровной детали держат высокое напряжение и средний ток, слой садится быстро. В углах напряжение снижают до 40–60 kV, а ток ограничивают до 20 µA и ниже, иначе клетка Фарадея не пускает порошок внутрь. При перегрузе заряда возникает обратная ионизация: слой идёт шагренью и кратерами. Дистанция 150–250 мм. Ниже дана таблица пресетов под конкретные задачи.
Частая сцена у новичка: деталь на плоскости легла идеально, а во внутреннем углу порошок либо голый, либо наоборот пошёл оспинами и шагренью. Человек крутит напряжение вверх «чтобы забить угол», и делает хуже. Причина не в мощности, а в том, что kV и µA работают в паре и в углу их надо не поднимать, а придавливать. Разберём, что означает каждая ручка и какие цифры ставить.
01 / сутьЧто такое kV и µA простыми словами

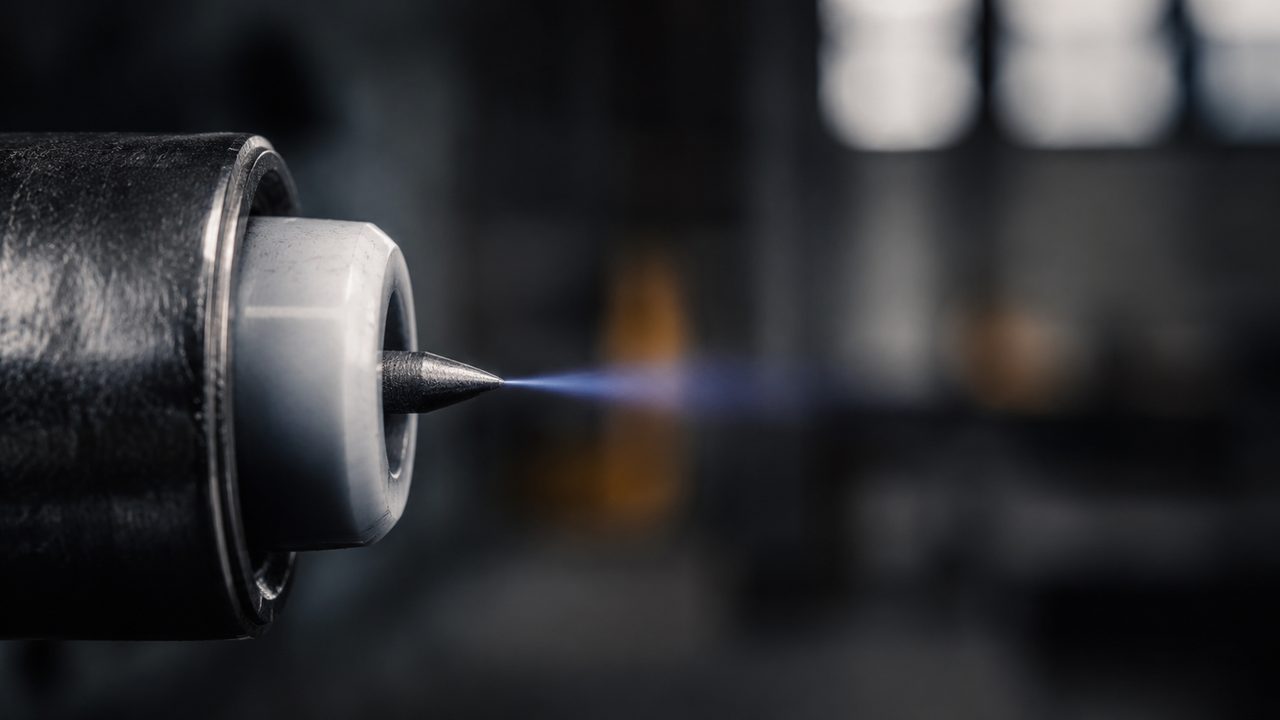

Напряжение kV это электрический потенциал на игле-электроде. Оно создаёт вокруг острия сильное поле и коронный разряд, который рождает облако ионов. Чем выше kV, тем шире и мощнее облако и тем сильнее заряжается порошок. Ток µA это сколько заряда реально уходит с электрода в минуту, то есть насколько плотное это облако.
Важная тонкость: при ограниченном источнике питания kV и µA связаны обратно. Когда пистолет упирается ближе к детали или ставится тяжёлый режим, часть потенциала «съедается» и ток растёт, а эффективное напряжение проседает. Поэтому эти два числа читают вместе, а не по отдельности. Тип заряда и разницу с трибо-пистолетом разбирали в статье про корону и трибо.
Что важнее для покрытия, kV или µA?
02 / зарядКак заряжается порошок короной
Порошок вылетает из сопла нейтральным. Проходя сквозь ионное облако короны, частицы налипают на себя ионы и получают заряд. Заряженная частица летит по силовым линиям поля к заземлённой детали и держится на ней электростатикой до самого отверждения. Отсюда два условия ровного слоя: чистое заземление детали и правильная плотность облака.
Если заземление плохое, деталь копит заряд, поле искажается и порошок садится клочьями. Про оснастку и чистый контакт есть отдельный разбор в статье подвесы, крючки и заземление. Если же облако слишком плотное, лишние свободные ионы начинают вредить, и об этом следующий раздел.
Почему заземление детали так влияет на настройку?
03 / углыКлетка Фарадея: почему в углах снижают kV

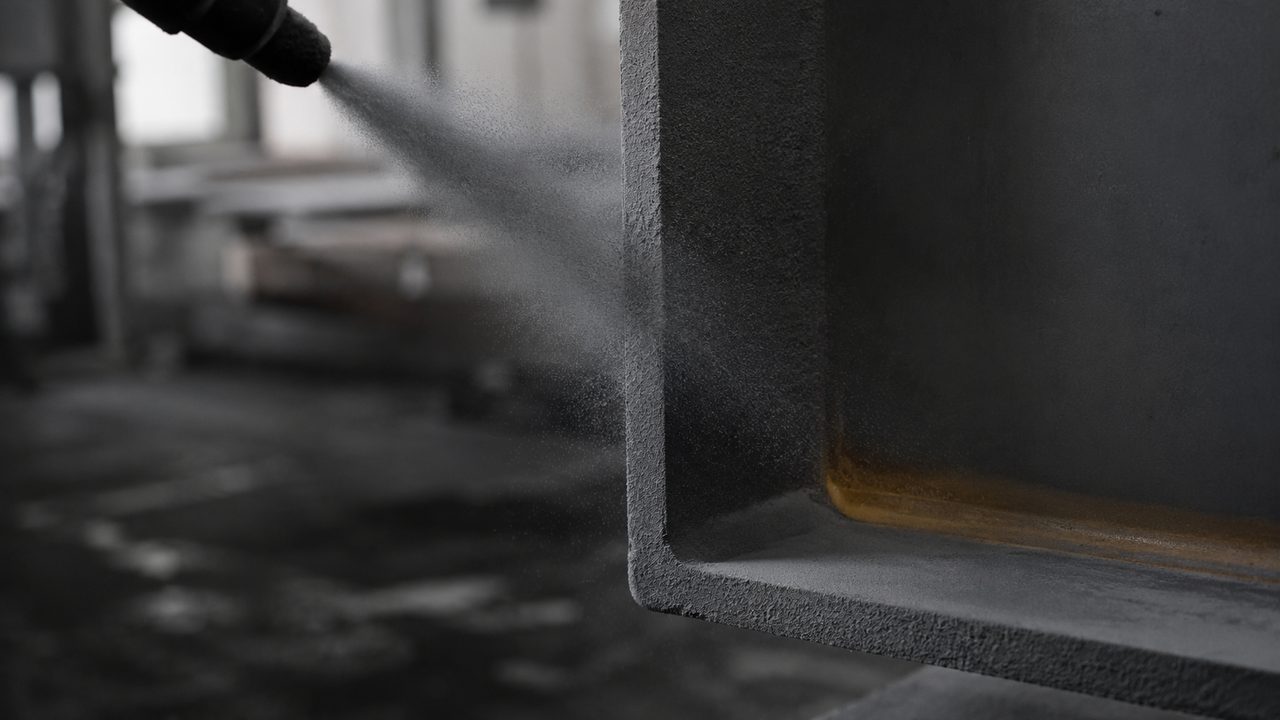

Во внутреннем углу, кармане или между рёбер поле ведёт себя иначе. Силовые линии замыкаются на ближние кромки, потому что до них короче, и внутрь угла почти не заходят. Заряженный порошок послушно летит по этим линиям на края и не попадает в глубину. Угол остаётся голым, а кромки перегружаются. Это клетка Фарадея, подробный разбор дефекта в статье про непрокрас углов.
Высокое напряжение делает облако мощнее и только усиливает перекос: заряда на кромках становится ещё больше, и они уходят в обратную ионизацию раньше, чем угол успевает набрать слой. Поэтому в углах напряжение снижают до 40–60 kV, а в глубоких узких карманах до 25–50 kV. Одновременно ограничивают ток до 20 µA и ниже: это фокусирует заряд в центре факела и даёт частицам зайти внутрь.
Можно ли вообще прокрасить глубокий угол коронным пистолетом?
04 / перегрузОбратная ионизация: шагрень и кратеры
Обратная ионизация, или back-ionization, это оборотная сторона слишком сильного заряда. Порошковый слой не проводит ток, и заряд в нём копится. Когда напряжённость в плёнке переваливает через пробойное значение, внутри слоя проскакивают микропробои: ионы прошибают покрытие обратно в сторону пистолета, выбивая на поверхности точечные кратеры и разрыхляя её в мелкую шагрень.
Видно это так: при большой толщине, высоком токе или малой дистанции поверхность идёт апельсиновой коркой и оспинами. Механизм шагрени отдельно разобран в материале про апельсиновую корку. Лечение всегда одинаковое: снизить ток, снизить kV, убавить подачу порошка и отодвинуть пистолет.
| Симптом | Причина | Что сделать |
|---|---|---|
| Кратеры, оспины на слое | перегруз заряда, back-ionization | ток вниз до 20 µA, дистанцию больше |
| Мелкая шагрень при толстом слое | пробои в перегруженной плёнке | снизить kV и подачу порошка |
| Голый угол при перегрузе кромок | клетка Фарадея + ионы у краёв | µA до 10–20, kV до 40–60 |
Кратеры от обратной ионизации и рыбий глаз это одно и то же?
05 / дистанцияРасстояние до детали
Дистанция это третья ручка, которой нет на корпусе. Рабочий диапазон 150–250 мм, ориентир для ровной работы около 200 мм. Ближе 100 мм у короны резко растёт плотность ионов у поверхности и начинается обратная ионизация с кратерами, даже если по цифрам kV и µA выглядят нормально. Дальше 300 мм факел рассеивается, заряженные частицы теряют направленность, осаждение падает и порошок летит мимо детали.
Дистанция и ток связаны. Когда подходите ближе, эффективное поле короче, ток самопроизвольно растёт, и перегруз наступает быстрее. Поэтому подойти в угол вплотную можно только со сниженным током.
Как понять, что дистанция неправильная?
06 / пресетыГотовые режимы под задачу
Цифры выше проще держать в голове как набор пресетов. Это ориентиры для ручного коронного пистолета: точные значения зависят от марки порошка и модели, но диапазоны рабочие. Начинайте с них и подстраивайте по факелу на пробнике.
| Задача | kV | µA | Дистанция |
|---|---|---|---|
| Ровная плоскость, первый слой | 70–100 kV | 30–40 µA | 200–250 мм |
| Тонкий аккуратный слой | 60–80 kV | 15–25 µA | 200–250 мм |
| Толстый слой за один проход | 80–100 kV | 40–50 µA | 150–200 мм |
| Внутренние углы, клетка Фарадея | 40–60 kV | 10–20 µA | 150–200 мм |
| Глубокие карманы, решётки | 25–50 kV | 10 µA | 100–150 мм |
| Перекрас поверх покрытия | 30–50 kV | 10–20 µA | 200–250 мм |
| Металлик, второй слой лака | 40–60 kV | 15–25 µA | 200–250 мм |
Пресет для перекраса стоит объяснить отдельно. Уже отверждённое покрытие это диэлектрик, оно экранирует металл от заряда, и на высоком kV поверх него сразу лезет обратная ионизация. Поэтому второй слой всегда идёт на пониженном режиме. Тонкости повторного нанесения в статье про перекрас поверх покрытия, а сколько слоёв и микрон закладывать, смотрите в разборе толщины покрытия.
Почему для металлика ставят низкий kV?
07 / уносКак ток связан с переносом порошка
Ток напрямую влияет на то, какая доля порошка осела на детали, а какая улетела мимо. Слабый заряд при низком µA: частицы плохо держатся, значительная часть уходит в переунос и на пол. Сильный заряд при высоком µA держит порошок крепче, но выше порога начинается обратная ионизация и перегруженный слой сам осыпается.
Оптимум для ровных поверхностей обычно приходится на 25–40 µA, для углов на 10–20 µA. Правильно выставленный ток это не только чистое покрытие, но и меньше порошка в отход.
Больше ток, больше сядет порошка?
08 / порядокКак настроить пистолет по шагам
Процедура одинакова для любой детали. Сначала проверьте заземление: без чистого контакта настройка бессмысленна. Затем выберите пресет по геометрии из таблицы выше и выставьте kV и µA. Сделайте пробный проход на краю или пробнике с рабочей дистанции 200 мм и посмотрите факел: он должен быть ровным, без пульсаций и оседания у сопла.
Дальше смотрите на слой. Голый угол: снижайте ток и kV, идите ближе. Кратеры и шагрень: снижайте ток, kV и подачу, отодвигайтесь. Тонко и рыхло: добавьте kV и подойдите. Когда поверхность легла ровным матовым слоем без оспин, режим найден. Записывайте удачные пресеты по типам деталей, чтобы не подбирать заново, это экономит и время, и порошок.
