Почему на порошковой покраске получается апельсиновая корка?

Расплав не успел растечься до начала сшивки. Три причины складываются: слой толще 100 мкм, деталь набирает температуру слишком медленно, заряд пистолета слишком высокий и рябит слой обратной ионизацией. Снизьте толщину до 60–80 мкм, разгоните нагрев детали, уберите кВ на глянце до 50–60.

Как убрать шагрень на порошковом покрытии?

Начните с толщины: замерьте мокрым гребешком, держите 60–80 мкм. Если рябь осталась, проверьте, как быстро деталь проходит зону 120–160 °C по металлу: медленный прогрев даёт корку. Затем снизьте напряжение пистолета и увеличьте дистанцию до 20–25 см. По одному параметру за пробу.

Какая толщина слоя не даёт апельсиновой корки?

Для глянцевых порошков 60–80 мкм это требование, а не рекомендация. Выше 100 мкм риск корки растёт резко, от 125 мкм расплав гелеобразует раньше, чем успевает разлиться. Матовые порошки, наоборот, часто требуют 100–120 мкм, у них шагрень заложена в рецептуру.

Влияет ли температура камеры на шагрень?

Влияет не столько температура воздуха, сколько скорость, с которой её набирает металл. Если деталь ползёт к 180 °C слишком долго, порошок гелеобразует прежде растекания. Пример: печь 180 °C, а деталь дошла только до 140 °C и уже застыла коркой. Массивные детали разгоняют предварительным прогревом.

Почему тонкие детали красятся гладко, а толстые дают корку?

Тонкий металл прогревается за пару минут, расплав успевает растечься. Массивная деталь на 6–8 мм стали набирает температуру медленно, порошок на её холодных зонах гелеобразует раньше растекания. Решение: предварительный прогрев детали до 40–60 °C и удлинение выдержки на 5–10 минут.

Что такое обратная ионизация и как она даёт шагрень?

При высоком напряжении пушки или близкой дистанции на уже толстом слое пробиваются микроразряды. Они выбивают в порошке кратерочки, которые после оплавления дают крапчатую рябь. Лечится снижением кВ, отходом пистолета на 20–25 см и заземлением детали с сопротивлением ниже 1 МОм.

Апельсиновая корка появилась после смены порошка, что делать?

Если режим прежний, а рябь пришла с новой партией, причина в материале. У порошка мог смениться leveling-агент или гранулометрия. Сначала проверьте толщину и режим на старом порошке для контроля, потом требуйте у поставщика паспорт партии или пробуйте другую рецептуру.

Главная / Дефекты

Апельсиновая корка и шагрень на порошковом покрытии: причины и как убрать

Короткий ответ

Апельсиновая корка это расплав, который не успел растечься до начала сшивки. Держите слой 60–80 мкм, разгоняйте нагрев металла через зону 120–160 °C, на глянце снижайте заряд пушки до 50–60 кВ и дистанцию до 20–25 см. Три параметра, а не один.

Деталь после камеры блестит, но под скользящим светом видна мелкая рябь: поверхность как кожура апельсина. Порошок держится намертво, адгезия в норме, а вид дешёвый. Причина почти всегда не в порошке, а в двух узлах: сколько его легло и как быстро деталь набрала температуру. Ниже разбор по цифрам, что крутить в камере и на пистолете.

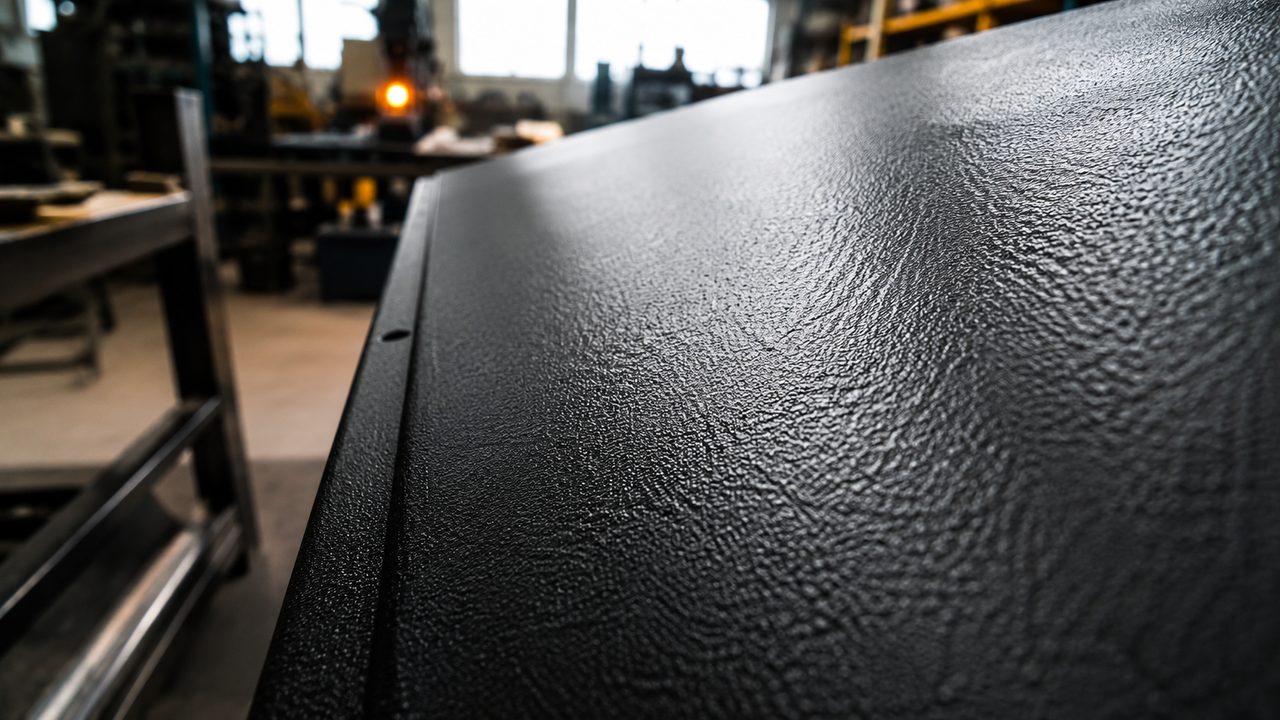

Апельсиновая корка на порошковом покрытии под скользящим светом — fig.01 — апельсиновая корка: расплав застыл, не успев разгладиться

01 / физикаОткуда берётся рябь: растекание против сшивки

Порошок при нагреве проходит три стадии по порядку: плавится, растекается и выравнивается, затем сшивается в твёрдую плёнку. Корка появляется, когда третья стадия начинается раньше, чем закончилась вторая. Плёнка застывает буграми, потому что расплав не добежал до ровной поверхности.

Вязкость расплава падает, пока деталь прогревается, и снова растёт, когда стартует полимеризация. Есть узкое окно, где порошок жидкий и подвижный. Если в этом окне слой толстый, а перепад высот между гребнями большой, растекание не успевает. Если металл нагрелся рывком, окно короткое. Оба фактора работают вместе, поэтому лечить корку одной ручкой обычно не выходит.

Корка это брак или косметика?

Косметика. Механически покрытие полноценное: адгезия, толщина, защита не страдают. Проблема только во внешнем виде, поэтому на функциональных деталях коркой часто пренебрегают, а на видовых борются.

02 / толщинаТолщина слоя: где начинается корка

Первое, что проверяют при рябе, это толщина. Для глянцевых порошков рабочее окно 60–80 мкм, и это требование, а не пожелание. Выше 100 мкм риск корки растёт резко. От 125 мкм расплав начинает гелеобразовывать до того, как успел разлиться: слишком много материала, чтобы разгладиться за окно текучести.

Матовые порошки живут по другой логике. Им часто нужно 100–120 мкм, а лёгкая шагрень у них заложена в рецептуру и маскирует толщину. Поэтому не путайте: матовая корка бывает штатной, глянцевая почти всегда дефект нанесения.

Контроль до камеры делают мокрым гребешком-толщиномером сразу после напыления. Зубцы ставят перпендикулярно поверхности, смоченный порошком зубец показывает толщину. Если после сушки нужна ровная глянцевая плёнка, а гребешок показывает 130 мкм, никакой режим камеры её не спасёт. Два тонких прохода по 60 мкм ложатся ровнее одного в 120 мкм. Подробнее про слои: толщина покрытия и число слоёв.

Слой	Что будет с глянцем
60–80 мкм	Оптимум: расплав успевает разлиться, гладко
80–100 мкм	Пограничная зона, корка при слабом режиме
100–125 мкм	Риск корки высокий
>125 мкм	Гель раньше растекания, корка почти гарантирована
100–120 мкм (матовый)	Штатно, лёгкая шагрень заложена в рецептуру

03 / скорость нагреваКак деталь набирает температуру

Температура воздуха в камере 180–200 °C ничего не говорит о температуре металла. Важно, как быстро деталь проходит зону текучести, примерно 120–160 °C по металлу. Быстрый прогрев в этой зоне даёт время на растекание перед сшивкой. Медленный сжимает окно, и порошок гелеобразует буграми.

Типичная ловушка: печь показывает 180 °C, а деталь дошла только до 140 °C и уже начала застывать коркой, потому что грелась долго и неравномерно. Мерить надо металл, а не воздух. Термопара на детали или пирометр по остыванию покажут реальную картину. См. контроль температуры детали пирометром и режим по металлу.

Массивные детали

Толстостенный металл на 6–8 мм набирает температуру медленно, на его холодных зонах порошок гелеобразует раньше растекания. Помогает предварительный прогрев детали до 40–60 °C перед напылением и удлинение выдержки на 5–10 мин. Отдельный разбор: режим для толстых деталей.

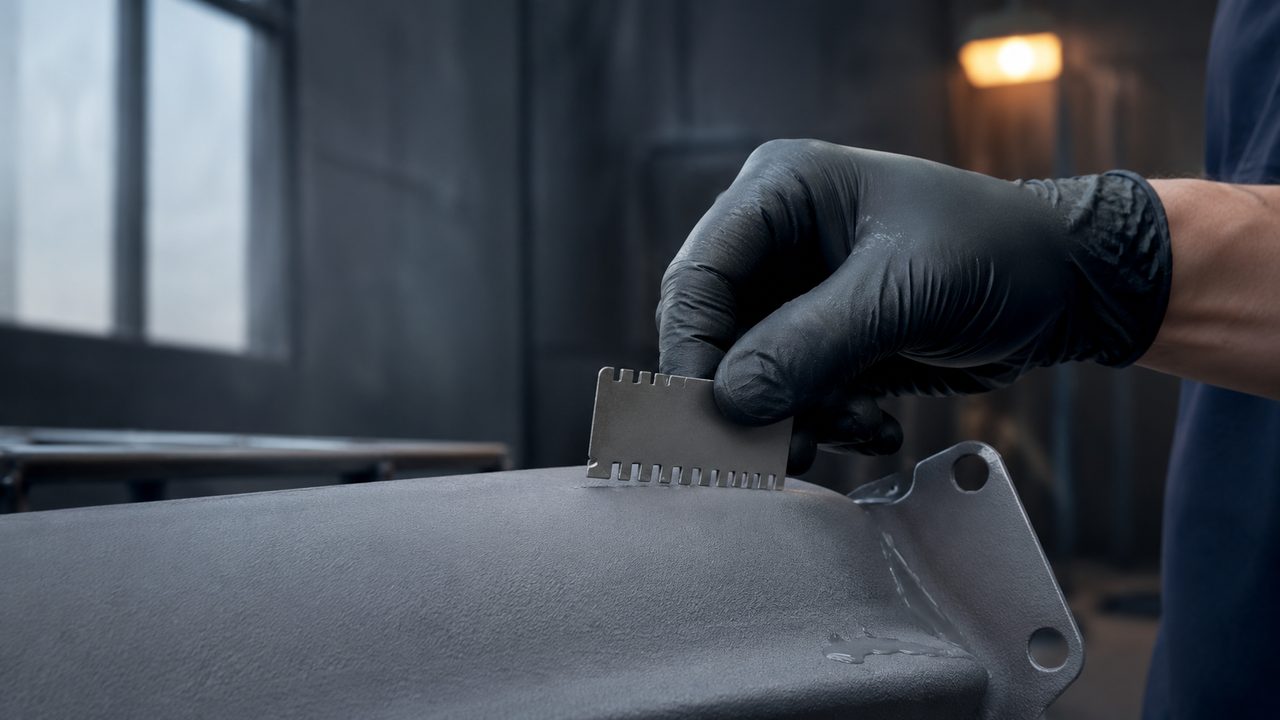

Замер толщины мокрого слоя порошка гребешком до полимеризации — fig.02 — мокрый гребешок до камеры: толщину ловят здесь, а не после сшивки

04 / обдувСкорость воздуха в камере

Конвекция нужна для равномерного прогрева, но избыточный поток рябит расплав. Пока порошок жидкий, сильный обдув гонит по нему волны, которые застывают шагренью. Разумный потолок скорости воздуха у поверхности детали 0,5 м/с. Выше растёт риск, что вентилятор сам создаёт рябь, особенно на плоских видовых панелях, стоящих поперёк потока.

Если корка появляется только на деталях в определённом месте камеры, ближе к вентилятору или на пути прямого потока, дело в аэродинамике, а не в порошке. Разнесите обдув, поставьте рассекатель или разверните деталь ребром к потоку. Подробнее про потоки: неравномерный нагрев и вентилятор.

Корка только на деталях у вентилятора, почему?

Прямой поток воздуха гонит волны по расплаву, пока он жидкий, и они застывают рябью. Держите скорость у поверхности не выше 0,5 м/с, ставьте видовую сторону ребром к потоку или разнесите обдув рассекателем.

05 / пистолетЗаряд, дистанция и обратная ионизация

Настройка пушки влияет на корку не меньше режима. Стандартные 60–80 кВ и дистанция 20–25 см подходят для большинства деталей. Но на глянце высокий заряд вреден: избыток кВ вызывает обратную ионизацию. Это микроразряды, которые пробивают уже осевший слой и оставляют в нём кратерочки. После оплавления они дают крапчатую рябь, похожую на корку.

Признак обратной ионизации: порошок «щетинится» на детали перед камерой, встаёт дыбом мелкими иглами. Лечение простое. На глянцевые порошки снижают заряд до 50–60 кВ и отводят пистолет на 20–25 см или дальше. Скорость движения пушки держат 30–40 см/с, перекрытие проходов 30–50%, чтобы не набивать локальные утолщения. Про типы зарядки: корона и трибо, настройка кВ.

Заземление детали часто забывают. Если сопротивление на массу выше 1 МОм, заряд стекает плохо, порошок садится рыхло и неравномерно, а обратная ионизация усиливается. Проверьте контакт подвеса и чистоту крючков.

Снизил кВ, а покрываемость упала, что делать?

Компенсируйте дистанцией и скоростью прохода: подойдите чуть ближе в пределах 20 см, замедлите движение пушки. Для глухих углов сложных деталей лучше трибостатический пистолет: он заряжает трением, обратной ионизации нет, а в углы порошок заходит по инерции.

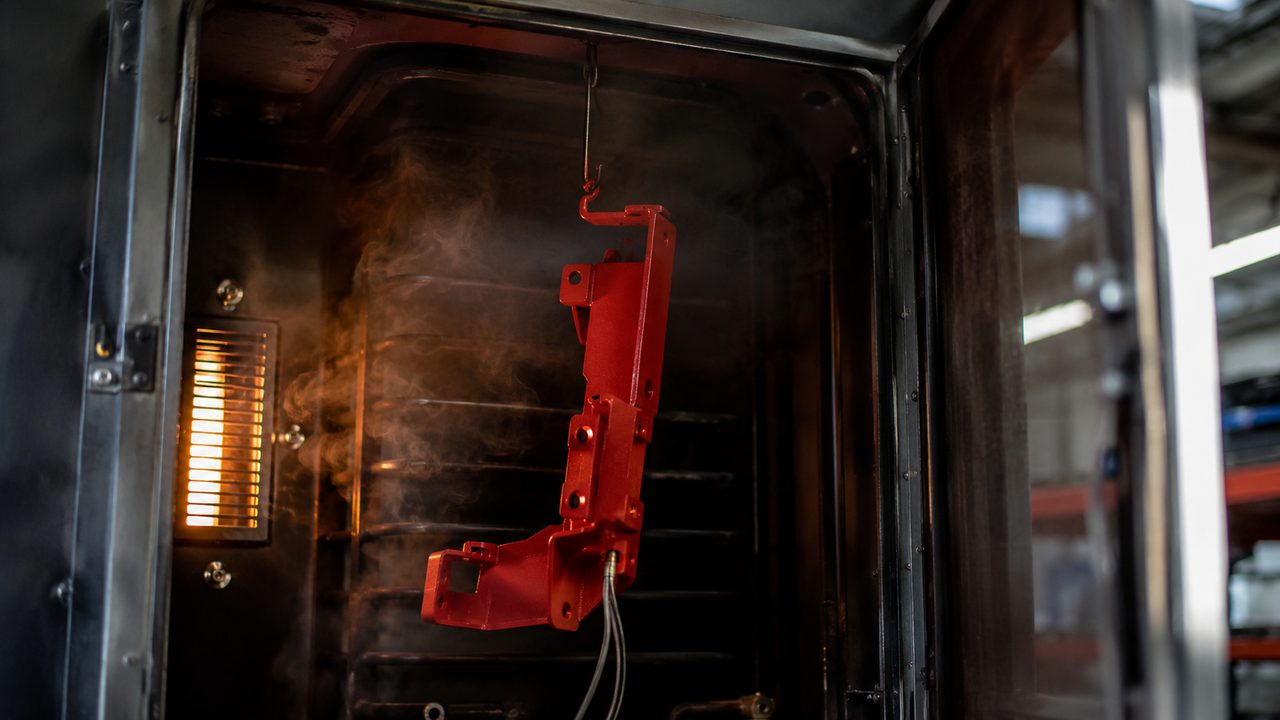

Деталь с термопарой в камере полимеризации под нагревом — fig.03 — термопара на детали: реальный режим меряют по металлу, а не по воздуху

06 / диагностикаКак найти причину за три пробы

Крутить всё сразу бесполезно, потому что параметры складываются и вы не поймёте, что сработало. Меняйте по одному и сравнивайте пробные детали.

Проба первая: толщина. Снизьте слой до 60–70 мкм по гребешку, режим не трогайте. Если корка ушла, дело было в толщине, дальше не копайте. Проба вторая: нагрев. Замерьте, за сколько деталь доходит до 160 °C по металлу. Идёт медленно, значит разгоните камеру или прогрейте деталь заранее. Проба третья: пистолет. Снизьте заряд на 15–20 кВ и отойдите дальше. Три шага закрывают процентов девяносто случаев.

Если после всех трёх рябь на месте, а на старом порошке при том же режиме её не было, причина в материале: сменился leveling-агент или гранулометрия партии. Тогда вопрос к поставщику, а не к камере.

Пробную деталь берите одну и ту же по форме и толщине металла, иначе сравнение врёт: тонкая пластина прогреется иначе, чем толстый кронштейн, и покажет ложный результат по нагреву. Каждую пробу подписывайте: слой по гребешку, время до 160 °C, заряд пушки. Через три-четыре детали видно, какой параметр двигает корку сильнее всего именно на вашем железе и вашем порошке.

07 / шпаргалкаПричина, признак, что менять

Причина корки	Признак	Что менять
Толстый слой	Гребешок >100 мкм	Снизить до 60–80 мкм, два тонких прохода
Медленный нагрев	Деталь долго идёт к 160 °C	Разгон камеры, предпрогрев до 40–60 °C
Сильный обдув	Корка у вентилятора	Скорость воздуха до 0,5 м/с, рассекатель
Высокий заряд	Порошок «щетинится», крапчатость	Заряд 50–60 кВ, дистанция 20–25 см
Плохое заземление	Рыхлая осадка, неравномерность	Сопротивление на массу ниже 1 МОм
Материал	Рябь пришла с новой партией	Паспорт партии, смена рецептуры

Начните с гребешка. В большинстве цехов апельсиновая корка на глянце уходит после того, как слой садится в окно 60–80 мкм, а деталь перестаёт ползти к температуре часами. Остальное это тонкая доводка пушки.
