Главная / Матовые и фактурные краски
Матовые, муар и фактурные порошковые краски: режим полимеризации
Один и тот же порошок на разных режимах даёт разный блеск и рисунок, потому что матирующие добавки и фактурный рельеф проявляются только при полной сшивке. Матовость лежит в 0–20 GU, недопёк её завышает, перепёк занижает. Фактуру муара и антика формирует реакция при 180–220 °C, а однородность держится на равномерном прогреве и скорости нагрева 10–40 °C/мин.

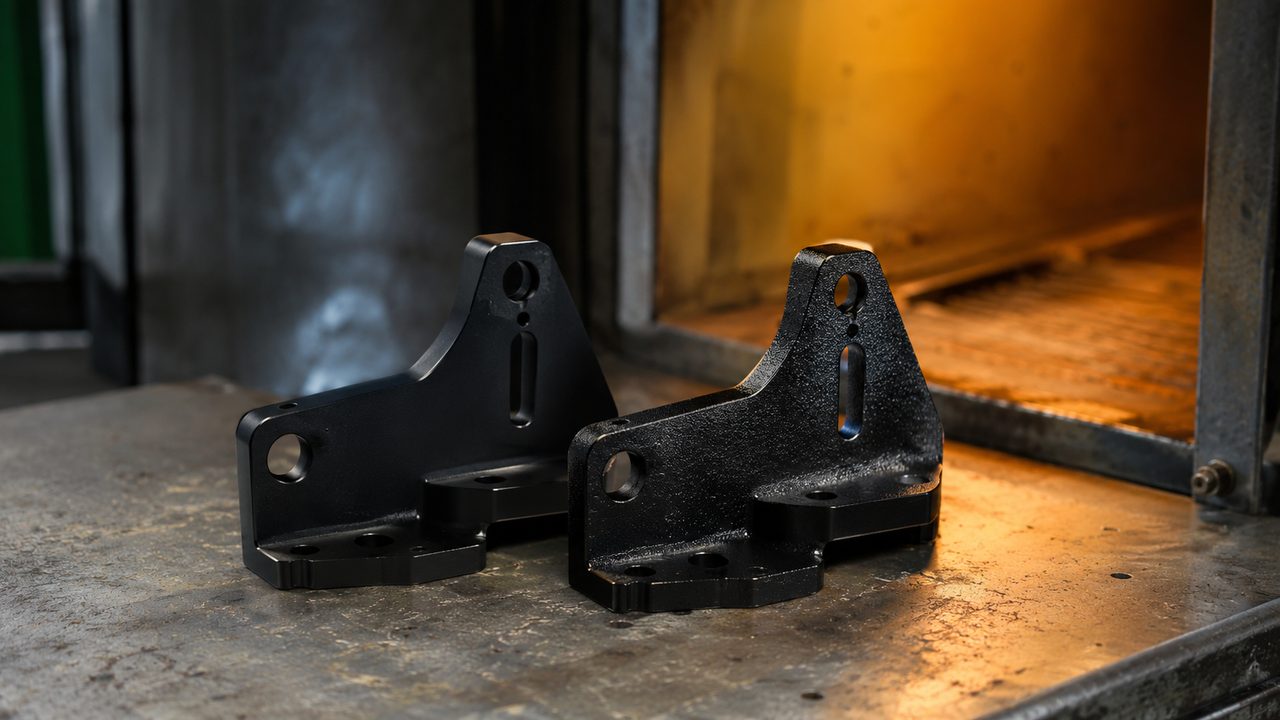

Взяли одну банку матового чёрного, покрасили два кронштейна в одной камере — а блеск разный: один 8 GU, второй 18 GU. Краска та же, режим формально тот же. Разница в том, что массивный кронштейн вышел на температуру металла позже и матирующие добавки в нём доработали, а тонкий кронштейн перегрелся у ТЭНа и слегка засалился. Блеск и фактура порошковой краски — это не свойство банки, это результат режима в камере.
01 / физикаОткуда берётся блеск и почему режим им управляет
Блеск — это доля света, отражённая зеркально от поверхности плёнки. Глянцемер меряет её при угле 60° и выдаёт число в GU: эталон из полированного чёрного стекла даёт 100 GU. Гладкая плёнка отражает почти весь падающий свет и уходит за 70 GU. Матовая рассеивает свет микрорельефом и лежит внизу шкалы, в диапазоне 0–20 GU.
Этот микрорельеф создают матирующие добавки и вторая, несовместимая с основной, реакция сшивки. Обе работают только при полном отверждении. Пока металл не добрал температуру или не выстоял выдержку, добавки не проявились: поверхность выходит глаже и блестит сильнее, чем задумано. Пережгли — смола начала деструктировать, поверхность засаливается и блеск падает ниже паспортного. Отсюда правило: у гладкого глянца режим влияет на цвет и прочность, а у матового и фактурного он ещё и напрямую рисует внешний вид.
Почему на матовом браке блеск заметнее, чем на глянце?
02 / шкалаКуда попадает блеск на шкале GU
Категории блеска — это не маркетинговые слова, а участки шкалы. Ориентир при угле 60°:
| Категория | Блеск при 60° | Как ведёт себя в режиме |
|---|---|---|
| Матовый (flat) | 0–20 GU | Сильно зависит от полноты сшивки, брак заметен |
| Сатин | 20–40 GU | Умеренно чувствителен, разброс сглаживается |
| Полуглянец | 40–70 GU | Терпим к небольшому уходу режима |
| Глянец / высокий глянец | 70–95+ GU | Мерить лучше при 20°, к режиму терпим по блеску |
Матовое покрытие в 5 GU и в 15 GU — это одна категория?
03 / фактураКак режим формирует муар, шагрень и антик

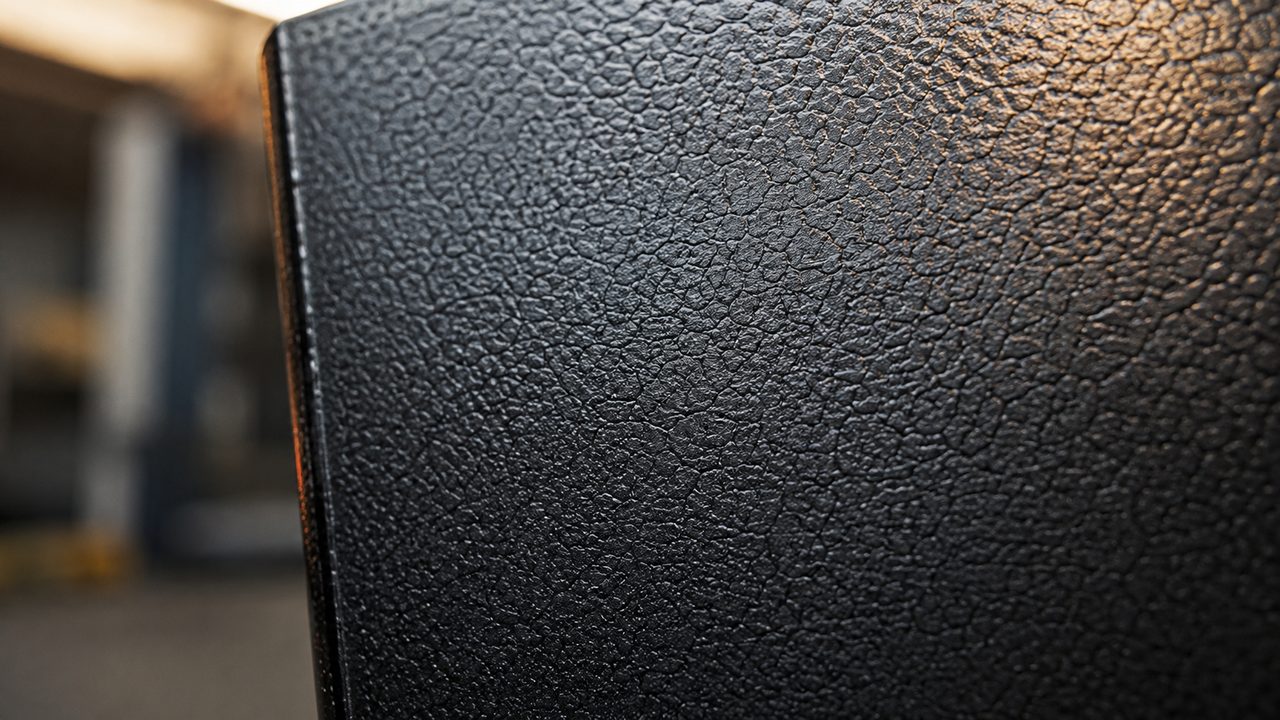

Фактурные порошки не наносят рельеф механически. Рисунок рождается прямо в камере при сшивке. В формулу закладывают компоненты с управляемой несовместимостью: кремнийсодержащие добавки или вторая смола отталкивают основное связующее, и при плавлении плёнка собирается в вены, зерно или наплывы. Муар, шагрень, антик, «молотковый» эффект — это разные варианты одной механики.
Типовой режим фактурных красок — металл 180–220 °C, выдержка 10–15 мин. Для полиуретанового «молотка» встречается схема 200 °C (400 °F) при 10 мин по температуре металла. Само перемешивание компонентов в производстве идёт при 80–120 °C — то есть заметно ниже температуры отверждения, чтобы порошок дошёл до камеры несшитым и раскрылся уже у вас.
Отсюда чувствительность к режиму. Перегрели — рельеф расплывается, зерно сглаживается, фактура тонет. Недогрели — рисунок не раскрылся, поверхность полугладкая с пятнами. Рабочее окно у фактурных порошков уже, чем у гладких, и центр этого окна нужно ловить по температуре металла, а не воздуха.
Почему на одной детали муар местами крупнее, местами мельче?
04 / скоростьСкорость нагрева меняет и блеск, и рельеф
Важна не только конечная температура, но и как быстро деталь до неё дошла. Скорость нагрева плёнки во время выхода на режим прямо влияет на шероховатость и блеск:
- Медленный или средний темп 10–40 °C/мин — оптимум: ровная фактура, предсказуемый блеск, минимум трещин.
- Средний диапазон 15–50 °C/мин — блеск чуть ниже, шероховатость выше, растёт риск микротрещин от колебаний температуры.
- Быстрый нагрев >50 °C/мин — трещины на поверхности, частичное отслоение, пятнистый неоднородный вид.
Для матовых и фактурных это критично вдвойне. Один и тот же порошок при медленном подъёме даст глубокий мат 8–10 GU, а при рывковом нагреве от мощных ТЭНов без экрана — пятнистую поверхность с локальным блеском и рваной фактурой. Тонкие плёнки к скорости нагрева менее чувствительны, толстые слои реагируют сильнее.
05 / равномерностьПочему однородная фактура держится на равномерном прогреве
Гладкий глянец прощает разницу температур по камере: даже если один угол вышел на режим на минуту позже, цвет и блеск почти не изменятся. Матовое и фактурное покрытие такую разницу показывает сразу. Неравномерность температуры в камере даёт вариации блеска и рисунка по поверхности: в холодной зоне мат светлее и глаже, в горячей — темнее и с более грубым зерном.
Практический вывод: под матовые и фактурные краски камеру сначала выравнивают. Целятся в разброс не больше ±10 °C по рабочему объёму. Это делают конвекцией — вентилятор гоняет воздух, сбивая холодные карманы. Без принудительной циркуляции добиться однородного мата на детали сложной формы почти нельзя.
| Фактор | На глянце | На мате и фактуре |
|---|---|---|
| Разброс температур по камере | терпимо до 20 °C | держать в ±10 °C |
| Скорость нагрева | почти не влияет на вид | 10–40 °C/мин, иначе пятна |
| Недопёк | меловатость, слабая плёнка | завышенный блеск, нераскрытая фактура |
| Перепёк | пожелтение, потеря блеска | блеск ниже нормы, сглаженный рельеф |
Как проверить, что камера готова под матовую партию?
06 / контрольОтсчёт по металлу, а не по воздуху
Режим фактурной и матовой краски привязан к температуре самого металла (PMT, part metal temperature). Таймер выдержки запускают не с загрузки и не по датчику воздуха, а с момента, когда деталь сама вышла на уставку. Воздух в камере всегда обгоняет металл на 10–30 °C, и если целиться по нему, массивная деталь получит недопёк с завышенным блеском, а тонкая — перепёк со сглаженной фактурой.

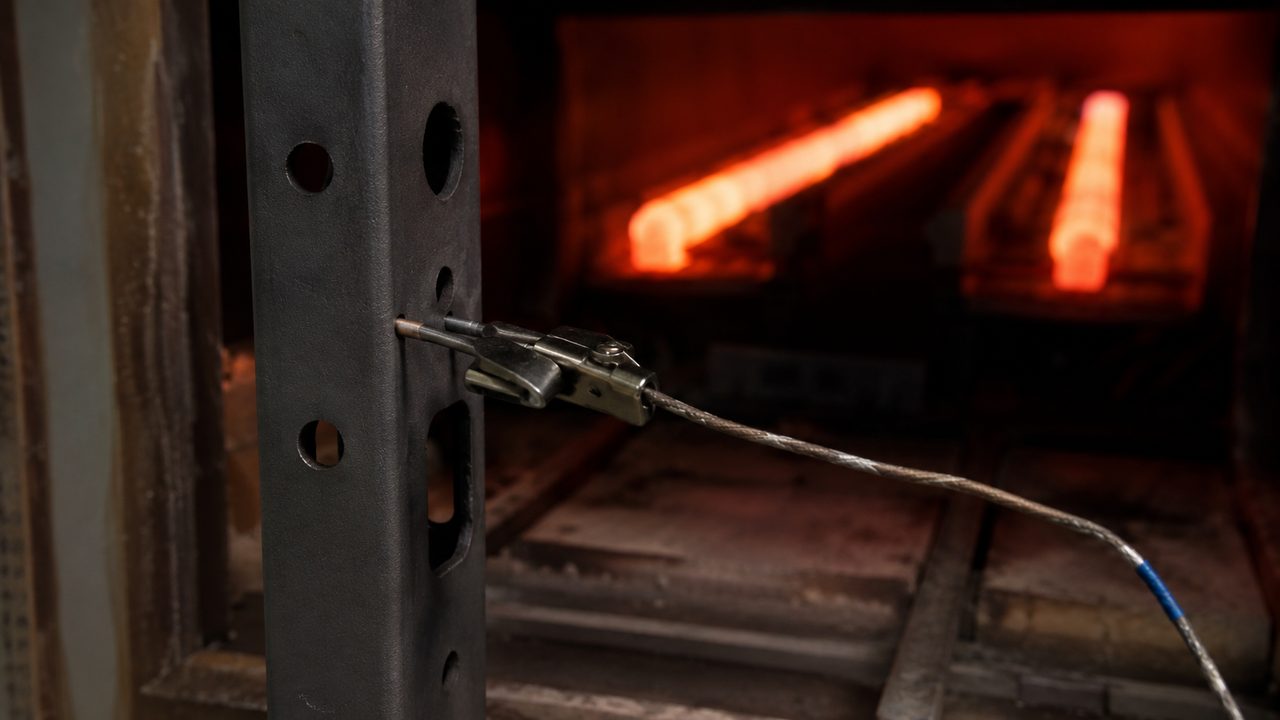

Меряют либо контактной термопарой на детали, либо пирометром через смотровое окно. Для матовых и фактурных красок это не роскошь: полтора-два процента ухода температуры на глянце незаметны, а на мате в 10 GU дают видимый разнотон.
Матовая краска сохла дольше — блеск упал. Это норма?
Можно ли смешивать в одной загрузке глянец и мат?
07 / итогЧто реально держит в руках блеск и фактуру
Матовость нельзя получить, просто занизив температуру: это даст сырую плёнку, а не мат. Матовость и рисунок заложены в химию порошка и раскрываются только при полном, но не избыточном отверждении. Значит, три рычага под контролем: температура металла в паспортном окне, скорость нагрева в диапазоне 10–40 °C/мин и равномерность камеры в пределах ±10 °C. Собьётся любой из трёх — один и тот же порошок выдаст другой блеск и другое зерно. Про сами типы фактур и как выбрать порошок — в статьях фактурные покрытия и какую краску выбрать.
