Полимеризация массивных деталей: тепловая инерция и выдержка
Выдержку у толстой детали отсчитывают от прогрева МЕТАЛЛА, а не воздуха. Пока дисплей печи держит 200 °C, чугунная плита 50 кг внутри может стоять на 120–140 °C и пропекается только через 25–40 мин. Мерьте температуру самой массы пирометром или термопарой на самом толстом узле, запускайте 15 мин выдержки после выхода металла на режим, закладывайте запас мощности ТЭНов 4–5 кВт/м³, чтобы холодная масса не просаживала камеру. Смешанную по толщине загрузку разделяйте на партии.
Большое стальное колесо доходит до 200 °C в печи за 30 минут, а болт с той же полки за 30 секунд. Разница в 60 раз, и она целиком про тепловую инерцию массы. С толстым фланцем, чугунной плитой или крупным валом ошибка одна: цех смотрит на дисплей печи, видит рабочую температуру и запускает таймер выдержки. Металл внутри ещё холодный, порошок оплавляется только на поверхности, а сшивка в толще узла не проходит. Было: деталь «покрашена», через месяц покрытие сходит пластами. Стало: считаем режим по прогреву самого металла и недопёка нет.
01 / инерцияВоздух 200, металл 120: почему толстая деталь отстаёт
Тепловая инерция это способность массы сопротивляться изменению температуры. Чем толще деталь, тем больше энергии нужно закачать, чтобы поднять на градус, и тем дольше тепло с поверхности доходит до сердцевины. Воздух лёгкий, он выходит на 200 °C за 15–20 минут. Сталь тяжёлая: прогреть 1 кг на 160 °C это около 0,02 кВт·ч, а в 50 кг уже целый киловатт-час, и то только в саму массу.
На практике: печь отрапортовала выход на режим, оператор закрыл дверь и пошёл засекать время. А внутри толстого фланца ещё 120–140 °C. Поверхность горячая, порошок растёкся в глянец, по виду деталь «готова». Но сшивка полиэфира идёт только когда весь металл под краской дошёл до режима и выстоял положенное. Пока сердцевина холодная, она тянет тепло из поверхности, и покрытие в этой зоне недопекается.
Насколько металл отстаёт от воздуха у крупной детали?
02 / PMTВыдержку считают от прогрева металла, а не воздуха
Любой режим на упаковке порошка задан по температуре детали, а не воздуха в печи. «15 минут при 200 °C» означает пятнадцать минут после того, как сам металл дошёл до двухсот. Не после включения печи, не после выхода воздуха на режим, а после прогрева массы. Для тонкого кронштейна эти два момента почти совпадают. Для чугунной плиты между ними лежит полчаса, и весь этот получас в зачёт выдержки не идёт.
Отсюда правило для массивных деталей: таймер стартует не от загрузки, а от момента, когда пирометр на самом толстом узле показал рабочую температуру. Было: засекли 15 минут от закрытия двери, толстый фланец простоял из них 30 минут в прогреве, недопёк. Стало: ждём выхода металла на 180–200 °C, только тогда запускаем 15 минут, цикл честно вырастает до 45–60 минут. Подробнее про режимы есть разбор температуры и времени полимеризации.
Дисплей печи вообще бесполезен для толстой детали?
03 / замерКак поймать реальную температуру массы

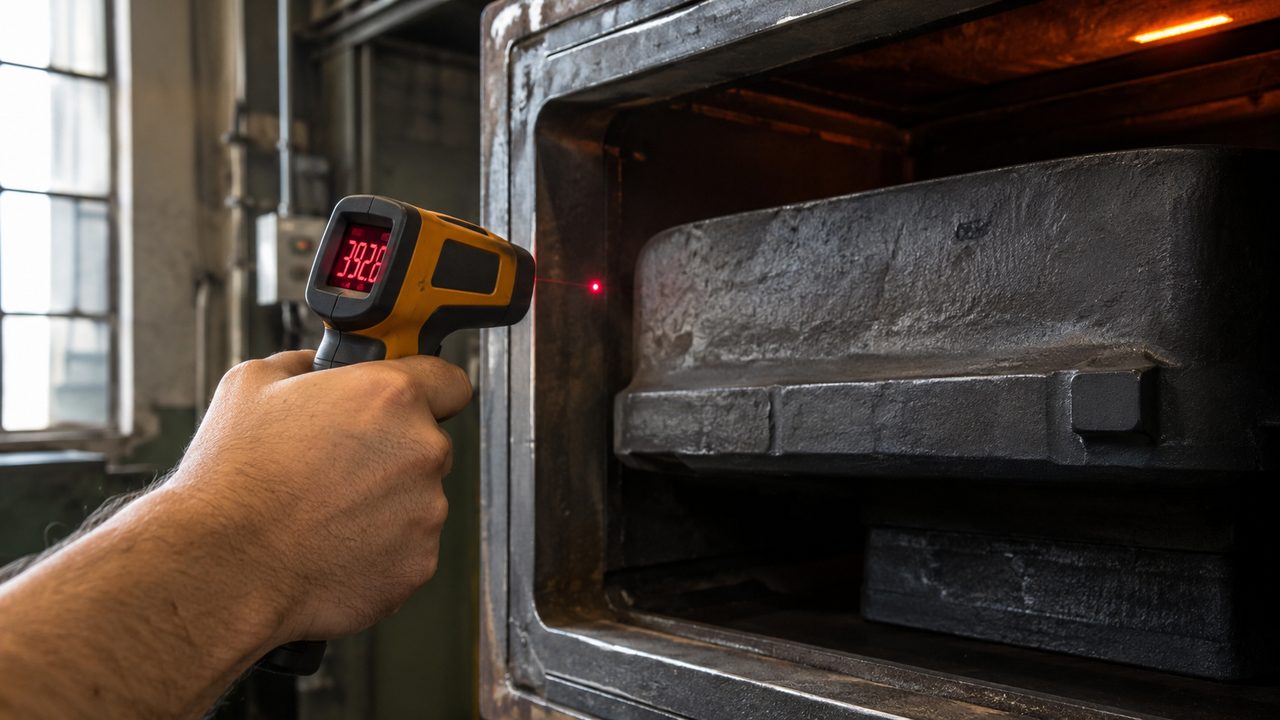

Два инструмента: пирометр и контактная термопара. Пирометр (ИК-термометр) снимает температуру металла бесконтактно. У массивной детали мерят в 2–3 точках, включая самый толстый узел: одна сторона крупной детали бывает на 25–30 °C холоднее другой. Слабое место пирометра: по блестящему металлику и хрому эмиссивность падает до 0,4–0,5, прибор занижает температуру. По таким поверхностям точнее термопара.

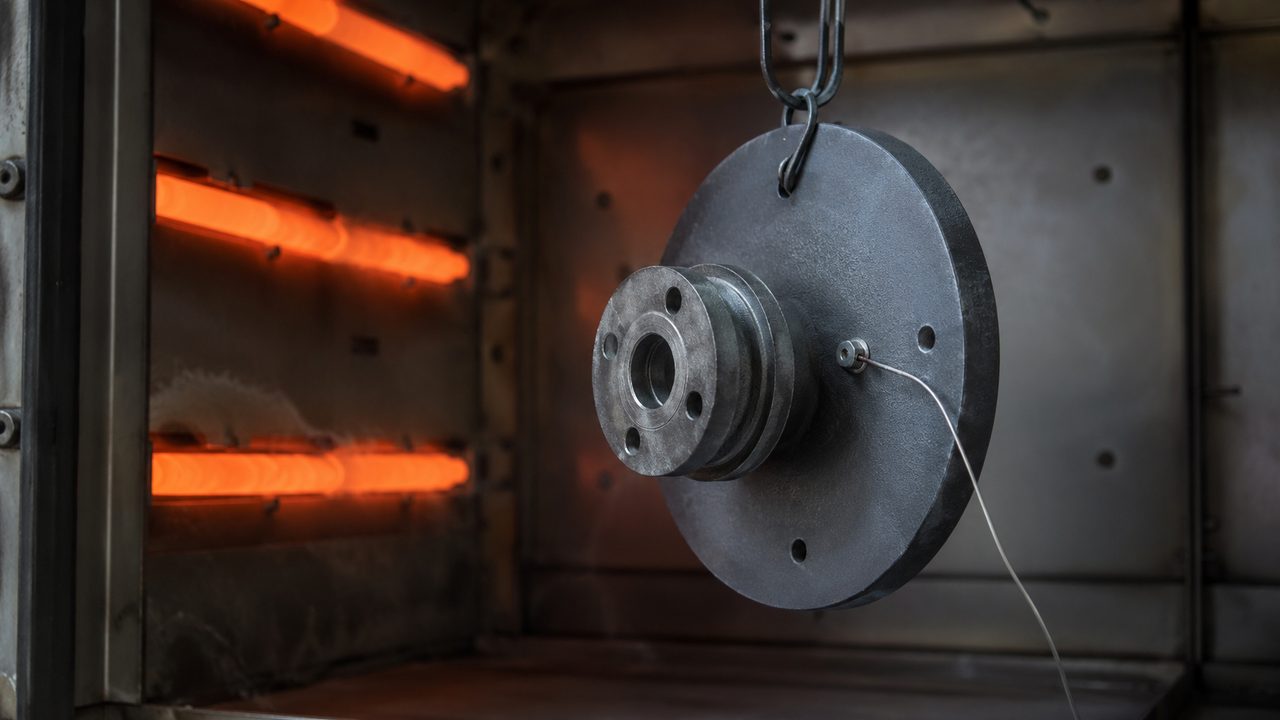

Контактная термопара прижимается прямо к телу детали. В связке с дата-логгером она пишет график температуры металла во времени, и видно точный момент, когда масса дошла до режима. Датчик крепят на самую тяжёлую секцию, которая прогревается последней: ступицу вала, центр плиты, тело фланца. Поставите на тонкую кромку и логгер покажет ложный ранний выход, а сердцевина останется сырой. Про выбор датчиков есть материал про термопары и датчики камеры.
Пирометр или термопара для массивной детали?
04 / таблицаМасса детали, время прогрева и общий цикл
Ниже практический ориентир при воздухе камеры 200 °C и выдержке 15 минут по металлу. Цифры прогрева взяты из замеров коатеров, а не из чистой формулы: реальная скорость упирается в теплоотдачу с поверхности к сердцевине, поэтому массивная деталь всегда греется дольше, чем даёт расчёт «энергия делённая на мощность».
| Масса детали | Прогрев металла до 180 °C | Общий цикл |
|---|---|---|
| до 2 кг (крепёж, кронштейн) | 3–6 мин | 20–25 мин |
| 5–15 кг (диск, кронштейн) | 8–15 мин | 25–35 мин |
| 20–40 кг (фланец, вал) | 15–25 мин | 35–45 мин |
| 50–90 кг (чугунная плита, редуктор) | 25–40 мин | 45–60 мин |
| 100+ кг (станина, крупный узел) | 40–60 мин | 60–80 мин |
Как читать: столбец прогрева это время, пока металл не дошёл до режима, в зачёт выдержки оно не идёт. Общий цикл это прогрев плюс те же 15 минут выдержки. Для чугуна добавляйте 15–25 %, он плотнее стали. Если камера не выходит на 200 °C штатно за 15–20 минут, разбирайтесь, почему камера не набирает температуру, иначе цикл поедет ещё сильнее.
Загружайте массивную деталь в уже прогретую камеру, а не грейте печь вместе с холодной массой. Прогретая камера отдаёт тепло детали сразу, а не тратит первые 15–20 минут на собственный разгон. Для деталей от 50 кг предпрогрев камеры до загрузки срезает общий цикл заметно.
05 / мощностьЗапас ТЭНов: чтобы холодная масса не просаживала камеру
Холодная деталь 50–90 кг при загрузке работает как радиатор наоборот: тянет тепло из воздуха и резко роняет температуру камеры. Если ТЭНы подобраны впритык, по нижней границе 3 кВт/м³, печь долго отыгрывает этот провал, и цикл растягивается ещё сильнее сверх табличного. Под массивные детали закладывают 4–5 кВт/м³ плюс запас именно на просадку от холодной загрузки.
Логика простая: чем больше масса, тем больше мгновенная тепловая нагрузка в момент загрузки. Запас мощности нужен не чтобы гнать выше 200 °C, а чтобы быстро вернуть камеру на режим после провала и держать его под тяжёлой деталью. Каждый лишний кубометр объёма при этом добавляет 3–5 кВт установленной мощности, так что раздувать камеру «с запасом» под редкую крупную деталь тоже невыгодно. Расчёт ТЭНов разобран в материале про выбор ТЭНов и мощности, а раскладку в схеме расположения ТЭНов.
Сколько проседает камера при загрузке холодной массы?
06 / смесьСмешанная загрузка: недопёк толстого и перепал тонкого

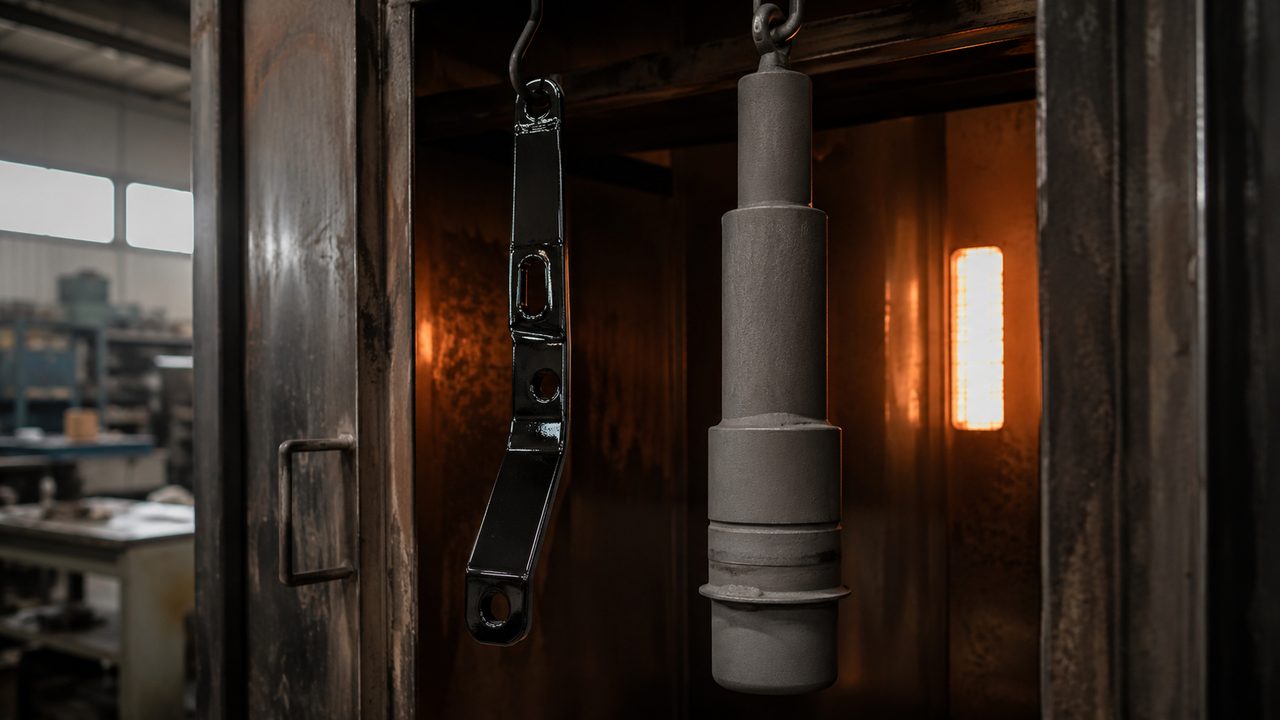

Самая частая беда возникает не с массивной деталью отдельно, а в смешанной загрузке. Повесили на одну раму толстый вал и тонкий кронштейн, задали общий цикл. Кронштейн вышел на 200 °C за 8 минут и дальше 30 минут пекётся, пока ждёте вал. Полиэфир на тонкой кромке желтеет, теряет эластичность и блеск, а вал ещё сырой внутри.
Выхода два. Первый: разделять загрузку по толщине на партии, каждой свой цикл. Дольше по логистике, но качество ровное. Второй: если разнотолщинность неизбежна, ориентироваться по выдержке на самую массивную деталь и брать краску с широким технологическим окном, которая терпит перепёк. Про смешанные загрузки есть разбор покраски нержавейки и разных металлов, а типовые ошибки в частых ошибках новичка.
Как понять, что тонкую деталь перепекло?
07 / перегревПочему нельзя просто задрать температуру камеры
Соблазн очевиден: раз толстая деталь греется медленно, поднять воздух до 230–250 °C и прогреть быстрее. Не работает. Тепло идёт с поверхности внутрь, и при задранном воздухе поверхность вместе с порошком перегреется раньше, чем сердцевина дойдёт до режима. Полиэфир при 230 °C и выше желтеет и деградирует. Получите перепал снаружи и недопёк внутри одновременно.
Правильный путь у толстой массы один: держать штатные 180–200 °C по воздуху и добавлять не температуру, а время. Ждать прогрева металла столько, сколько нужно по массе, и только потом отсчитывать выдержку. Массивная деталь это про терпение и замер, а не про то, чтобы гнать печь. У толстого чугуна лучше заложить предпрогрев камеры и лишние 15–20 минут цикла, чем спалить покрытие попыткой ускориться.
