Термопара и датчики температуры для камеры

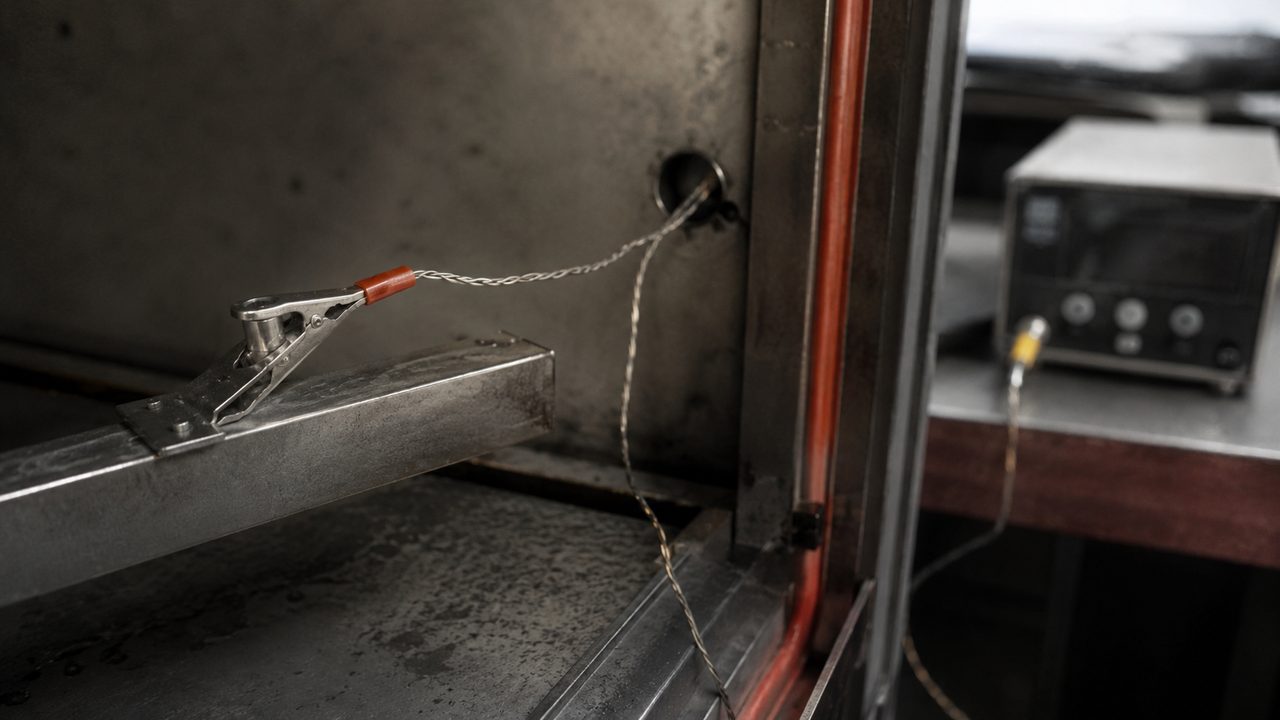

Для камеры полимеризации до 250 °C берут термопару типа K или PT100. Датчик регулятора ставят в потоке воздуха на высоте детали, в 100–200 мм от стенки, не ближе 300 мм к ТЭНу и не в глухом углу. Провод тянут компенсационный, той же градуировки. Если монтаж нарушен, регулятор рано снимает нагрев и объём остаётся холоднее уставки на 15–30 °C.
Камера собрана, ТЭНы стоят, вентилятор гонит воздух, а детали выходят меловатыми. Регулятор при этом честно показывает 190 °C. Разбор почти всегда приводит к одному: датчик прикручен к стенке рядом с ТЭНом, ловит его излучение и снимает нагрев на 20 °C раньше, чем весь объём выйдет на режим. Металл в такой камере просто не догревается.
01 / типыТермопара K, J и термосопротивление PT100
Датчик для камеры выбирают по трём параметрам: диапазон, точность и цена. Три варианта покрывают почти все задачи.
Термопара типа K (хромель-алюмель) — рабочая лошадка. Диапазон от −200 °C до +1200 °C с запасом перекрывает наши 160–220 °C. Класс точности 1 даёт погрешность около ±1,5 °C. Дешёвая, стоит на большинстве самодельных и заводских камер.
Термопара типа J (железо-константан) работает до 750 °C, но железный электрод окисляется быстрее, ресурс ниже. Для полимеризации она не даёт никакого выигрыша перед типом K, поэтому специально её брать смысла нет.
PT100 — это термосопротивление: платиновый резистор, сопротивление которого линейно растёт с температурой (100 Ом при 0 °C). Диапазон до +600 °C, точность класса A около ±0,3 °C и высокая стабильность год за годом. Минусы: дороже термопары в 2–3 раза, инерция выше и нужна трёхпроводная схема подключения.
| Тип датчика | Диапазон | Точность | Где применять |
|---|---|---|---|
| Термопара K (хромель-алюмель) | −200…+1200 °C | ±1,5 °C (класс 1) | Датчик регулятора в большинстве камер, дёшево и достаточно точно |
| Термопара J (железо-константан) | −40…+750 °C | ±1,5–2,5 °C | Совместимость со старыми приборами под J, ресурс ниже |
| PT100 (термосопротивление) | −200…+600 °C | ±0,3 °C (класс A) | Когда нужна точность и повторяемость, протоколы, сертификация |
Хватит ли термопары K или обязательно PT100?
02 / местоГде ставить датчик регулятора
Датчик регулятора управляет всей камерой, поэтому он должен видеть ту же температуру, что и деталь. Ошибки монтажа сводятся к трём типовым.
- Слишком близко к ТЭНу. Датчик ловит прямое излучение спирали, показывает завышенную цифру и рано снимает нагрев. Держите минимум 300 мм от ближайшего ТЭНа, лучше за экраном или отражателем.
- В мёртвой зоне без обдува. В глухом углу или за перегородкой воздух застаивается и отстаёт от рабочей зоны на 10–20 °C. Регулятор гонит нагрев дольше нужного, центр камеры перегревается.
- Прижат к холодной стенке. Металл корпуса отводит тепло, спай меряет стенку, а не воздух. Датчик должен торчать в объём на 100–200 мм, а не лежать на обшивке.
Правильное место — в потоке циркулирующего воздуха, на высоте, где висит деталь, в 100–200 мм от стенки. Тогда регулятор управляет по той температуре, которую реально получает изделие. О разнице между воздухом и металлом и о том, чем контролировать сам металл, разобрано отдельно в материале про контроль температуры детали пирометром.
03 / проводДлина, экранирование и удлинение
После места установки чаще всего портит показания неправильное удлинение провода. Термопара выдаёт милливольты, и любой лишний спай из другого металла добавляет паразитную ЭДС.
Тянуть провод от термопары к регулятору нужно компенсационным кабелем той же градуировки. Для типа K это специальный кабель KX, а не обычная медь. Если удлинить медью, в точке соединения возникает второй термоспай, и при разнице температур вы получите ошибку 5–10 °C. Для PT100 такой проблемы нет: сигнал там резистивный, но длинный провод добавляет своё сопротивление, поэтому используют трёхпроводную схему, которая это сопротивление вычитает.
Практические ориентиры по проводу:
- Термопара K до 5 м компенсационным кабелем работает без заметной ошибки
- Рядом с частотником, контактором или силовым кабелем ТЭНов провод должен быть экранированным, экран заземляют с одной стороны у прибора
- Провод не прокладывают вплотную к силовым линиям: наводка от коммутации ТЭНов даёт скачки показаний в 2–5 °C
- Сам спай выводят в объём через сальник или уплотнитель двери, металлическая гильза защищает провод от механики и краски
Можно ли удлинить термопару обычным медным проводом?
04 / спайКомпенсация холодного спая
Термопара по своей физике меряет не температуру детали, а разность температур между горячим спаем (в камере) и холодным спаем (на клеммах регулятора). Чтобы получить абсолютную цифру, прибор отдельным датчиком меряет температуру своих клемм и прибавляет её к разнице. Это и есть компенсация холодного спая.
Пока регулятор исправен, это работает автоматически. Проблемы начинаются, когда клеммный датчик привирает или когда провод перед клеммами разнородный. Летом в цеху при +30 °C плохая компенсация занизит показание, зимой у ворот при +10 °C занизит меньше, и один и тот же режим поплывёт по сезону. PT100 от этого свободен: у него нет холодного спая как явления, поэтому на точных производствах его и предпочитают.
05 / инерцияИнерция датчика и почему это редко мешает
Тонкая термопара со спаем 0,5–1 мм реагирует на изменение температуры за 1–3 секунды. PT100 в защитной гильзе 6 мм отстаёт на 20–40 секунд, потому что тепло сначала прогревает гильзу. Для камеры полимеризации эта разница не мешает: воздух в объёме меняется медленно, минутами, и датчик успевает за ним даже с гильзой.
Инерция становится заметной в двух случаях. Первый — если регулятор настроен на жёсткий ПИД с коротким циклом, тогда медленный датчик даёт колебания уставки. Второй — при контроле самой детали, где важны секунды выхода металла на режим. Для датчика регулятора выигрывает стабильность и защита, поэтому гильза оправдана. Как настроить сам регулятор под эту инерцию, описано в разделе про терморегулятор и автоматику камеры.
06 / поверкаСверка вторым прибором и калибровка
Датчик со временем врёт: спай термопары окисляется, гильза загрязняется, чувствительность плывёт. Простая сверка двумя способами ловит это без метрологической лаборатории.
- Точка кипения. Опустите термопару в кипящую воду, исправная покажет 98–100 °C с поправкой на высоту над уровнем моря. Отклонение больше 3 °C значит, что датчик или регулятор пора смотреть.
- Сверка в камере. Положите контрольную термопару рядом с рабочим датчиком и прогоните цикл. Расхождение больше 5 °C означает загрязнение спая, плохой контакт или увод регулятора.
- Калибровка регулятора. В меню многих ПИД-приборов есть поправка (offset). Если сверка стабильно показывает смещение на 4–6 °C, введите поправку и перепроверьте циклом.
Сверку стоит делать при вводе камеры в работу и потом раз в квартал. Если детали внезапно пошли недопечёнными при прежнем режиме, начинать диагностику лучше именно с датчика, а не с ТЭНов. Когда же камера объективно не выходит на температуру, причина может быть в мощности или утечках тепла, это разобрано в материале про то, почему камера не набирает температуру. А полный режим по температуре и времени задаёт паспорт краски, о нём отдельно в разделе температура и время полимеризации.
