Почему краска отслаивается, хотя терморегулятор показывал 200 °C?

Датчик висит в воздухе и показывает температуру воздуха, а не металла. Массивная деталь прогревается до 180–200 °C с задержкой в 10–30 минут. Отсчёт выдержки надо вести с момента, когда пирометром на самой детали видно рабочую температуру, иначе краска недожжётся и сойдёт плёнкой.

Какой толщины должен быть слой порошка?

Гладкие полимерные краски по ГОСТ ложатся на 60–80 мкм, шагрень 80–110 мкм, антик 100–120 мкм. При 200 мкм краска плывёт и даёт псевдошагрень, при 30–35 мкм металл просвечивает. Новичок почти всегда сыплет толсто, потому что боится непрокраса.

Порошок плохо липнет к детали, в чём дело?

Чаще всего слабое заземление. Если контакт через крюк ушёл в диапазон 500 кОм — 5 МОм, деталь набирает заряд и отталкивает свежий порошок. Зачистите крюк до металла, проверьте цепь до земли, добейтесь сопротивления, близкого к нулю.

Обязательно ли обезжиривать, если металл на вид чистый?

Да. Тонкая масляная плёнка не видна, но при 200 °C масло коксуется и образует барьер между краской и металлом. Покрытие отходит лоскутами через месяц. Обезжиривают всё, включая отпечатки пальцев, которые оставили при навеске.

Почему на светлых деталях появляется жёлтый налёт?

Летучие газы от полимеризации не выводятся из камеры. Причина в слабой вытяжке или в нагаре на ТЭНах. Светлые тона желтеют первыми. Нужна вытяжка газов и чистка нагревателей от осевшего порошка.

Сколько держать деталь в камере?

Отсчёт ведут не от включения печи, а с момента, когда металл детали дошёл до 180–200 °C. Дальше выдержка 15–20 минут для тонкого листа и до 40–50 минут для толстостенных отливок. Тонкий уголок и чугунная плита в одной загрузке требуют разного времени.

Почему пузыри на литых и оцинкованных деталях?

Литьё и порошковая металлургия пористые, в порах сидит газ и влага. При нагреве газ выходит через ещё жидкую плёнку и рвёт её пузырями. Такие детали дегазируют: прогревают на 20–25 °C выше температуры полимеризации до нанесения порошка.

Можно ли красить в гараже без нормальной подготовки металла?

Технически краска ляжет, но держаться не будет. Ржавчина, окалина и старое ЛКП это слой между порошком и металлом. Без пескоструя или хотя бы механической зачистки и обезжиривания покрытие сходит за один сезон.

Главная / Ошибки и дефекты

Частые ошибки новичка в порошковой покраске

Короткий ответ

Первый сезон у новичка стабильно уходит на восемь одинаковых граблей: отсчёт выдержки по воздуху, а не по металлу; слой в 150–200 мкм вместо 60–80 мкм; слабое заземление через грязный крюк; сырой или старый порошок; металл под маслом и окалиной; перегруз камеры; сэкономленное утепление. Каждая ошибка даёт свой узнаваемый симптом. Ниже разбор в формате симптом → причина → лечение.

Деталь пролежала в камере честные 25 минут при 200 °C на терморегуляторе, а через две недели покрытие сходит плёнкой с угла. Классика первого сезона. В 9 случаях из 10 проблема не в краске и не в печи, а в том, что новичок повторяет один из типовых промахов, про которые никто не предупредил. Собрал восемь самых частых по обращениям владельцев самодельных камер. У каждой ошибки есть свой почерк: по внешнему виду брака почти всегда видно, где накосячили.

Пирометр показывает температуру металла детали, а термометр в воздухе камеры показывает выше — разница нагрева — fig.01 — воздух в камере уже 200 °C, а металл детали ещё 150 °C: отсчёт по воздуху обманывает новичка

01 / времяОтсчёт выдержки по воздуху, а не по металлу

Симптом: краска сходит целой плёнкой, легко поддевается ногтем, на изломе матовая и рыхлая. Классический недожог.

Причина: датчик терморегулятора висит в воздухе и меряет воздух. Воздух в камере набирает 200 °C за 10–15 минут, а массивная деталь в этот момент ещё 140–160 °C. Новичок пускает отсчёт от момента, когда цифра на регуляторе дошла до уставки, и вынимает деталь недожжённой. Полимеризация идёт только когда сам металл дошёл до 180–200 °C.

Лечение: отсчёт выдержки начинать не по воздуху, а по металлу. Проверять реальный нагрев поверхности пирометром по детали, а не по показаниям в воздухе. Толстостенная отливка догоняет воздух с задержкой до 30 минут, это надо закладывать в цикл. Как связаны температура и время выдержки, разбирает материал про температуру и время полимеризации.

Как понять, что деталь дошла до режима без пирометра?

Точно никак. Прикидка по массе врёт: тонкий уголок и чугунная плита в одной загрузке дойдут до 200 °C с разницей в 20–30 минут. Пирометр за 2–3 тысячи окупается первой же непереваренной партией.

02 / слойСлишком толстый слой порошка

Симптом: поверхность в мелкую рябь и волну, местами потёки и наплывы, глянец «плывёт». Это псевдошагрень от перелива.

Причина: новичок боится непрокраса и сыплет с запасом. По ГОСТ гладкая краска ложится на 60–80 мкм, шагрень 80–110 мкм, антик 100–120 мкм. При 200 мкм вместо нормы плёнка при плавлении течёт под своим весом и застывает волной. Обратная крайность тоже вредна: на 30–35 мкм металл просвечивает и остаётся без защиты.

Лечение: контролировать толщину. Уменьшить время напыления, отвести пистолет дальше, убавить подачу порошка. Обычно достаточно снять 20–30 мкм, чтобы шагрень ушла. Подробно про запас и слои в разборе про толщину покрытия и число слоёв. Если рябь осталась и на нормальной толщине, копайте в сторону дефектов поверхности.

Двойной слой лучше защищает?

Нет. Два прохода порошка до полимеризации дают 150–200 мкм и ту же псевдошагрень. Защиту даёт правильная подготовка металла и полный прогрев, а не толщина. Толстое покрытие ещё и хуже держит удар: скалывается.

03 / заземлениеСлабый контакт заземления на подвесе

Симптом: порошок сыплется мимо, не набирается толщина, в углах и на кромках голо, деталь «отпихивает» облако. Или ложится неравномерными плешами.

Причина: заземление ушло. Порошок заряжен в пистолете, деталь должна забирать заряд в землю. Если контакт через крюк частично нарушен и сопротивление уползло в диапазон 500 кОм — 5 МОм, деталь сама набирает заряд и начинает отталкивать свежие частицы. Крюки за пару циклов покрываются коркой краски, которая изолирует деталь от подвеса.

Лечение: зачистить крюк до чистого металла в точке контакта, проверить всю цепь до земли, добиться сопротивления близко к нулю. Крюки чистят регулярно, а не когда порошок совсем перестал липнуть. Как правильно собрать оснастку и цепь земли, разобрано в статье про оснастку, подвесы и заземление. Если порошок не липнет и после чистки крюка, смотрите разбор про низкую адгезию порошка.

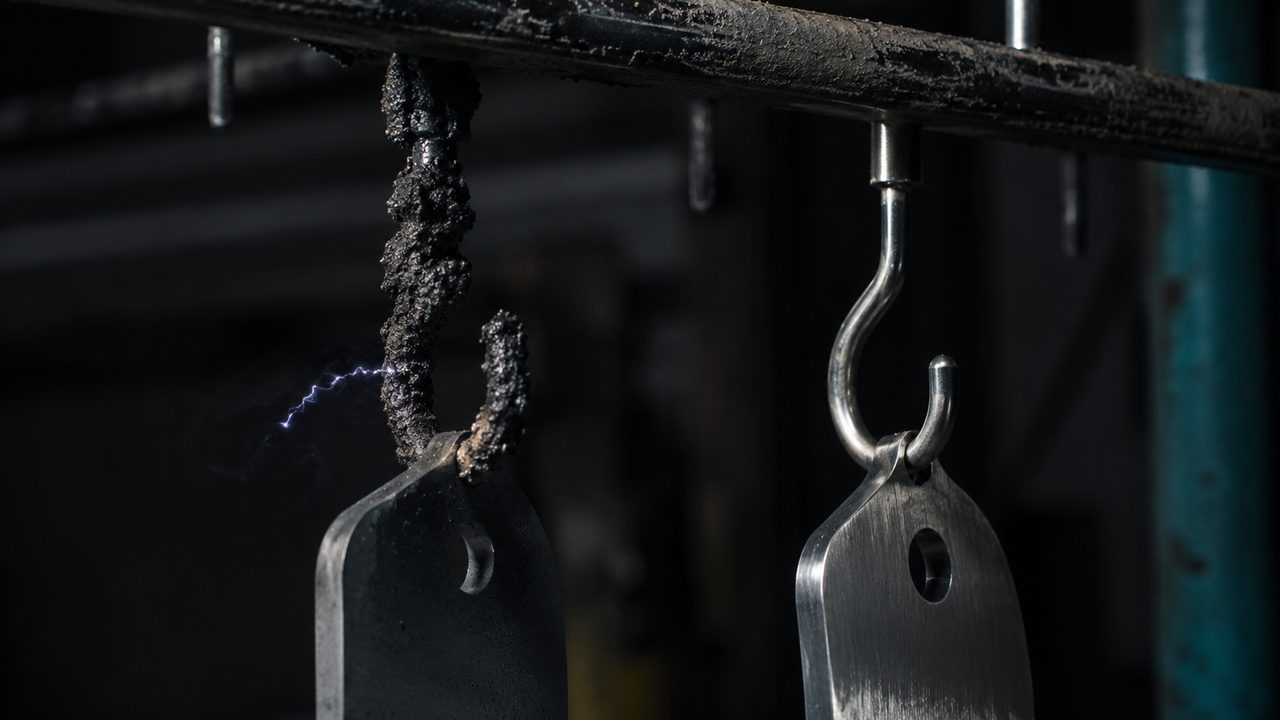

Крюк подвеса с нагаром старой краски рядом с зачищенным до металла крюком для проверки заземления детали — fig.02 — слева крюк в корке краски (изолятор), справа зачищенный до металла: разница в качестве заземления

04 / порошокВлажный, старый или загрязнённый порошок

Симптом: мелкие точки и кратеры по всей поверхности, комки в пистолете, плевки вместо ровного облака, местами пузыри.

Причина: порошок гигроскопичен. Открытый мешок в сыром гараже за неделю набирает влагу и комкуется. Просроченная краска теряет текучесть при плавлении и даёт шагрень крупной фракцией. Загрязнение чужим порошком или пылью в бункере даёт кратеры. Хранить надо в сухом при 15–25 °C, плотно закрытым.

Лечение: отсеять комки через сито, не досыпать в бункер порошок разных партий и цветов, держать мешок закрытым и подальше от пола и стен, где копится конденсат. Сомнительную краску проверять на пробнике, а не сразу на заказе. Про выбор и совместимость составов есть разбор про типы порошковых красок.

Можно сушить отсыревший порошок в печи?

Нет. Порошок начинает плавиться и слипаться уже при 40–50 °C, при нагреве вы получите спёкшийся ком, а не сухую краску. Отсыревшую партию проще списать, чем испортить ей заказ.

05 / металлСлабая подготовка и недообезжиривание

Симптом: покрытие отходит лоскутами, вздувается пятнами, под плёнкой ржавчина. Отслоение через недели после покраски.

Причина: краска легла на масло, окалину, ржавчину или старое ЛКП. Тонкая масляная плёнка не видна глазом, но при 200 °C масло коксуется и разрывает сцепление краски с металлом. Отпечатки пальцев на навеске это та же плёнка. Плюс остаточная влага после мойки: если деталь не просушить при 100–120 °C за 15–20 минут, вода под плёнкой вскипает и рвёт покрытие.

Лечение: пескоструй или механическая зачистка до металла, потом обезжиривание всей поверхности, включая резьбу и труднодоступные места. После мокрой химподготовки обязательно сушка. Литьё и оцинковку перед покраской дегазируют прогревом на 20–25 °C выше температуры полимеризации, чтобы газ из пор вышел до нанесения. Почему нарушение подготовки убивает адгезию, детально в статье про отслаивание порошковой краски, а нюансы разных металлов в разборе про полимеризацию алюминия, оцинковки и литья.

06 / камераПерегруз и холодные зоны

Симптом: часть деталей в загрузке пропеклась, часть недожжена, разный глянец в одной партии. Брак «через одну».

Причина: детали набиты плотно и перекрывают циркуляцию горячего воздуха. Там, где вентилятор не продувает, образуются холодные зоны. Допустимый разброс температуры по объёму не более ±5 °C, при перегрузе он доходит до 30–40 °C. Крайняя деталь у стенки прогревается, а зажатая в глубине нет.

Лечение: не забивать камеру под завязку, оставлять зазоры между деталями для потока воздуха, не ставить крупное перед выходом вентилятора. Если камера мала под ваши детали, это вопрос размера, а не режима, смотрите разбор про размеры камеры полимеризации. Прогнать пустую камеру и промерить углы стоит сразу, на первом запуске и обкатке.

Почему одинаковые детали в одной загрузке вышли разными?

Разброс температуры по камере. Промерьте пирометром деталь у стенки и деталь в центре: если разница больше 15–20 °C, виноват перегруз или слабая рециркуляция, а не краска.

07 / утеплениеЭкономия на изоляции

Симптом: камера долго и мучительно набирает температуру, не держит режим, счётчик крутит, а деталь всё равно недогрета. Наружная стенка обжигает руку.

Причина: тонкий или пропущенный утеплитель. Тепло уходит через стенки быстрее, чем ТЭНы успевают его дать. Новичок ставит 30–50 мм ваты или вообще обходится одним слоем, лишь бы запустить. В итоге печь работает на пределе, а до рабочих 200 °C внутри так и не выходит либо выходит с провалами.

Лечение: закладывать нормальную изоляцию сразу, переделывать собранную камеру дороже. Толщина и материал под задачу разобраны в статье про то, чем утеплить камеру полимеризации. Недобор температуры из-за теплопотерь легко спутать со слабыми ТЭНами, поэтому сначала проверяют утепление и подсосы, потом мощность.

08 / сводТаблица: симптом → причина → лечение

Сведём восемь граблей в одну шпаргалку. По внешнему виду брака в левом столбце обычно сразу видно, куда смотреть.

Симптом	Причина	Что делать
Плёнка сходит, недожог	отсчёт по воздуху, металл недогрет	Вести выдержку по детали, мерить пирометром
Волна, потёки, псевдошагрень	слой 150–200 мкм вместо 60–80	Убавить подачу, снять 20–30 мкм
Порошок не липнет, голые кромки	заземление 500 кОм — 5 МОм	Зачистить крюк, проверить цепь земли
Кратеры, точки, плевки	сырой, старый, грязный порошок	Просеять, хранить при 15–25 °C сухим
Отслоение лоскутами, ржа под плёнкой	масло, окалина, влага на металле	Зачистка, обезжиривание, сушка 100–120 °C
Брак через одну в партии	перегруз, холодные зоны ±30 °C	Зазоры между деталями, не забивать камеру
Долгий нагрев, провалы режима	тонкое или пропущенное утепление	Заложить нормальную изоляцию
Жёлтый налёт на светлом	невыведенные газы, нагар на ТЭНах	Вытяжка газов, чистка нагревателей

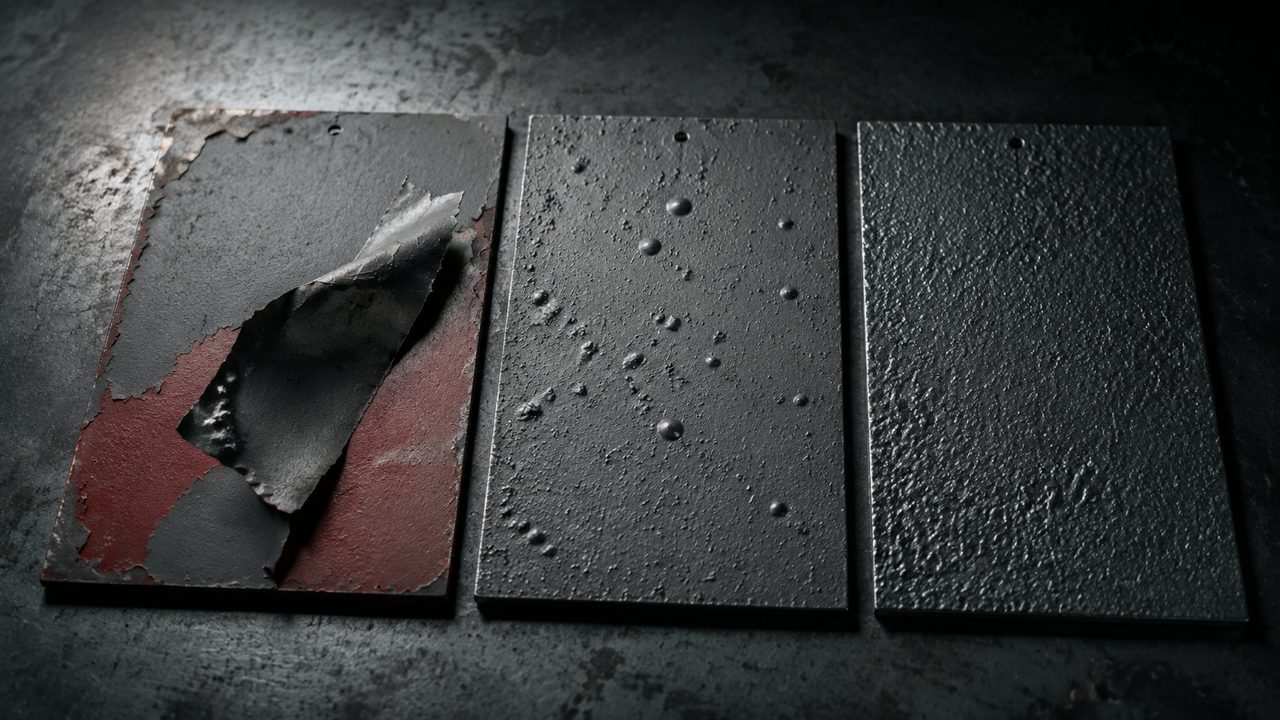

Три образца порошковой покраски с типовыми дефектами новичка: отслоение плёнки, пузыри, псевдошагрень от толстого слоя — fig.03 — три почерка ошибок на образцах: отслоение от плохой подготовки, пузыри от влаги, псевдошагрень от толстого слоя

Восемь пунктов выше закрывают почти весь брак первого сезона. Общее у них одно: ни один не про дорогое оборудование, все про дисциплину процесса. Пирометр вместо веры в цифру на регуляторе, чистый крюк, сухой порошок, обезжиренный металл и зазоры в загрузке стоят копейки, а отсекают 80–90% переделок. Начинайте с них, а не с покупки нового пистолета.
