Главная / Ремонт сколов покрытия
Ремонт сколов и царапин порошкового покрытия
Скол чинят локально без перекраса всей детали, пока повреждения занимают меньше 10–15% поверхности, нет коррозии под плёнкой и нет отслоения по площади. Рабочий метод: жидкая ремонтная эмаль в цвет по коду RAL, кисть или маркер для точки, аэрозоль для участка до 30×30 см. Обязательно зачистка до крепкого края, грунт по оголённому металлу и защита от ржавчины. Честно про главное: заводской блеск точечно не повторить, граница будет видна под углом. Идеальный вид даёт только полный перекрас.

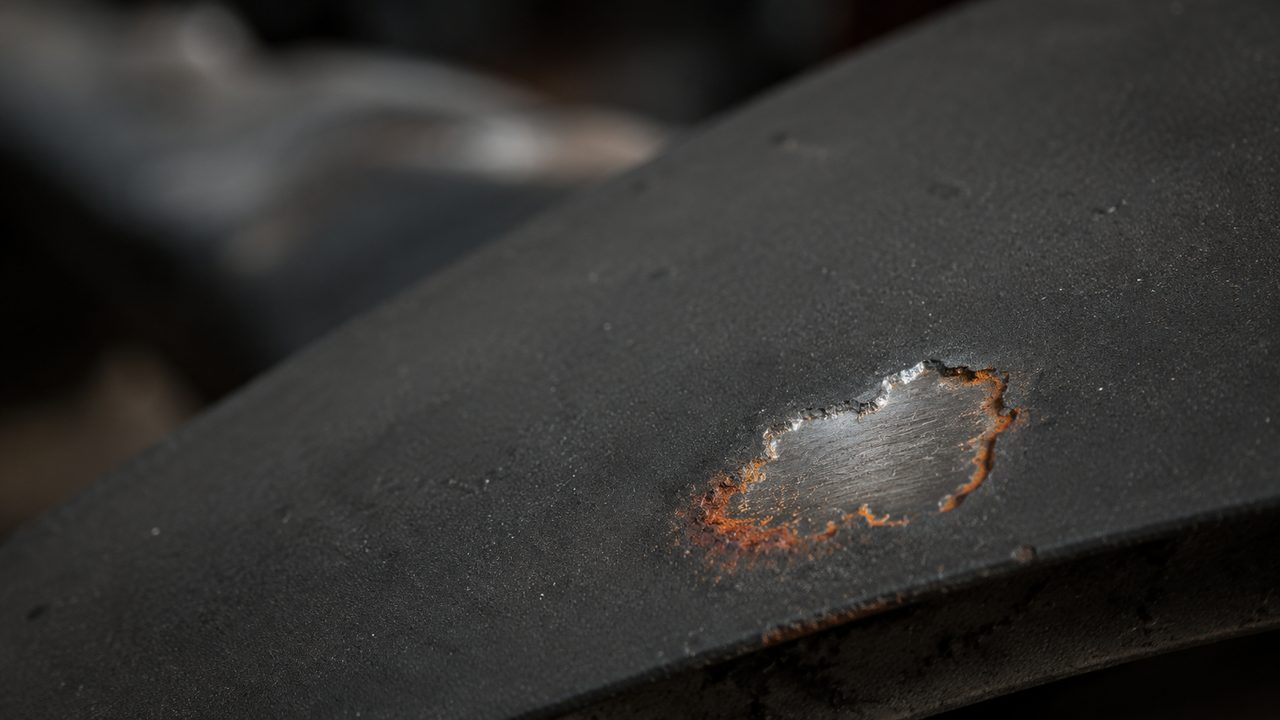

Скол до металла на стальной детали начинает ржаветь за пару влажных дней. Голый металл на воздухе с влагой уходит в коррозию быстро, и рыжий ободок расползается уже под целым покрытием вокруг скола. Поэтому ремонт это в первую очередь вопрос не косметики, а того, успеете ли вы закрыть металл раньше, чем под плёнку зайдёт ржавчина. Косметика вторична, и с ней есть честное ограничение, о котором ниже.
01 / решениеЛокальный ремонт или перекрас целиком
Первый вопрос до всякой краски: чинить точку или красить деталь заново. Ответ упирается в площадь и в коррозию. Пока сумма сколов и царапин меньше 10–15% поверхности детали, покрытие вокруг держится крепко, а под сколом чистый металл без разошедшейся ржавчины, ремонт делают локально. Это дешевле, быстрее и не трогает исправное покрытие.
Перекрас целиком нужен, когда повреждение большое, когда плёнка отходит не в одной точке, а по площади, или когда под скол уже ушла коррозия. Разница важна: скол это механический удар по крепкому покрытию, а отслоение это провал адгезии, и его точкой не лечат. Причины отхода плёнки в статье про отслаивание порошковой краски.
Как понять, что под сколом уже пошла коррозия под покрытие?
Нажмите на край скола ногтем или пластиковым шпателем. Если краска вокруг пружинит, вздувается или отходит пластинкой, а под ней рыжий налёт, коррозия уже под плёнкой. Локальная подкраска тут бесполезна: ржавчина продолжит идти под покрытием, и отойдёт участок в разы больше исходного скола.
02 / методыЧем закрашивают скол на порошке
Порошок повторно точечно почти не наносят, и это не каприз. Локальная досыпка порошка с последующим догревом даёт грубую зернистую границу между старым и свежим слоем, а ИК-лампа, которой греют пятно, перекаливает соседнее исправное покрытие. Порошок сшивается при 180–200 °C, ровно догреть одну точку без брака вокруг тяжело. Поэтому скол чинят жидкой ремонтной эмалью, подобранной в цвет.
| Метод | Для чего | Стойкость |
|---|---|---|
| Кисть, маркер | точка, царапина с монету | средняя, для незаметных мест |
| Аэрозоль акрил | участок до 30×30 см | ниже порошка, выцветает |
| 2K полиуретан | ответственные детали | близко к порошку |
| Локальный порошок + ИК | почти не применяют | брак по границе и адгезии |
Кисть и маркер берут для точечных сколов с монету, где важнее закрыть металл, чем добиться идеала. Аэрозоль ровнее по фактуре и годится для участка с ладонь, примерно до 30×30 см. Двухкомпонентный полиуретан прочнее аэрозольного акрила и ближе к порошку по стойкости, его берут на ответственные детали. Чем локальный ремонт отличается от заводского напыления, в сравнении жидкой и порошковой покраски.
Аэрозольный акрил из баллона надолго?
По стойкости он ниже порошка и на улице выцветает быстрее исходного покрытия за 1–2 сезона. Для скрытых или внутренних мест этого хватает. Для фасада или детали на солнце лучше двухкомпонентный полиуретан с последующим прозрачным лаком, он держит цвет и блеск дольше.
03 / зачисткаПодготовка места скола

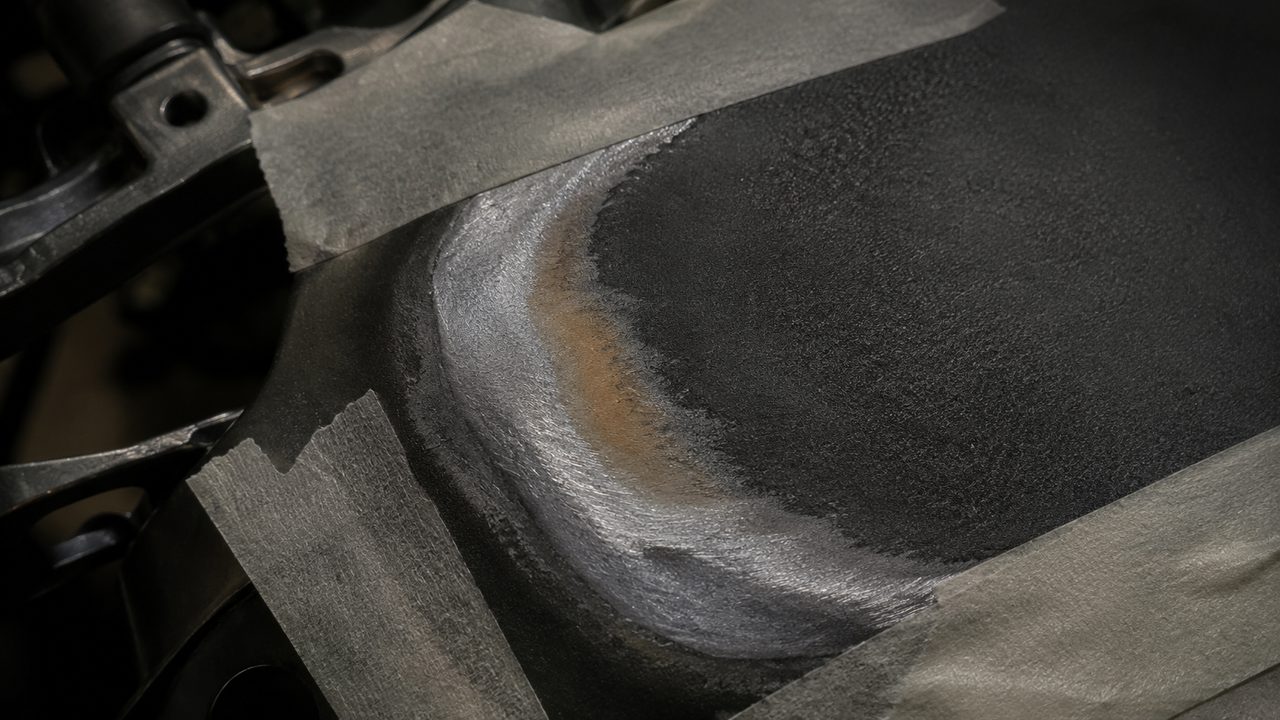

Ремонт держится ровно настолько, насколько подготовлено место. Порядок: оклеить малярным скотчем контур вокруг скола, затем абразивом снять слабый отходящий край и ржавчину до крепкого металла. Гриты P240–P400: грубее для снятия рыхлого края, мельче для растушёвки перехода в целую плёнку. Задача не выгрызть яму, а сделать плавный скос от металла к покрытию, чтобы ремонт не торчал бугром.
После зачистки участок обезжиривают, поверхность должна быть сухой и чистой, без пыли от шкурки и жирных следов пальцев. Без обезжиривания не сядет ни грунт, ни эмаль, как и перед основным напылением. Про процесс в статье про обезжиривание перед покраской.
Зачем растушёвывать край, нельзя просто закрасить скол?
Резкий край покрытия по контуру скола даёт видимую ступеньку и место, где эмаль отслоится первой. Растушёвка мелким абразивом до P400 убирает ступеньку и создаёт плавный переход, на котором ремонт держится и меньше бросается в глаза. Без скоса граница видна даже при идеальном совпадении цвета.
04 / грунтЗащита металла от ржавчины в сколе
Ради этого этапа ремонт и делают срочно. По оголённому металлу сначала идёт защита от коррозии, и только потом цвет. Для стали и чугуна: если после зачистки в глубине остался рыжий налёт, наносят преобразователь ржавчины, затем цинконаполненный грунт тонким слоем без луж, перекрывая металл и заходя на край скола. Цинк в грунте работает как жертвенная защита и держит коррозию, даже если эмаль поверх поцарапают снова.
Грунт сушат 20–30 минут при 20 °C до нанесения эмали. Для оцинковки берут грунт, совместимый по цинку; особенности работы с цинком и лёгкими сплавами в статье про полимеризацию алюминия и оцинковки. Пропущенный грунт на стали это отложенная проблема: цвет ляжет красиво, а через сезон под ним пойдёт рыжина.
Обязателен ли преобразователь ржавчины, если зачистил до чистого металла?
Если абразив снял ржавчину полностью до блестящего металла, преобразователь можно не наносить, достаточно грунта сразу по чистой поверхности. Преобразователь нужен там, где в раковинах и порах металла остался рыжий налёт, который механически не выбрать. Тогда он химически стабилизирует остаток, и грунт ложится на инертную поверхность.
05 / цветПодбор цвета и блеска в RAL
Цвет подбирают по коду RAL исходного покрытия, а не на глаз. Если известны бренд порошка и артикул, лучший вариант это заводская ремонтная эмаль под конкретный порошок: у неё совпадает и оттенок, и уровень блеска. Финиш наносят в 2–3 очень тонких слоя с интервалом 15–20 минут между ними, а не один толстый: тонкие слои ровнее и не текут. Как в целом подбирают тон и степень глянца, разобрано в статье про выбор цвета RAL, глянец, мат, металлик.

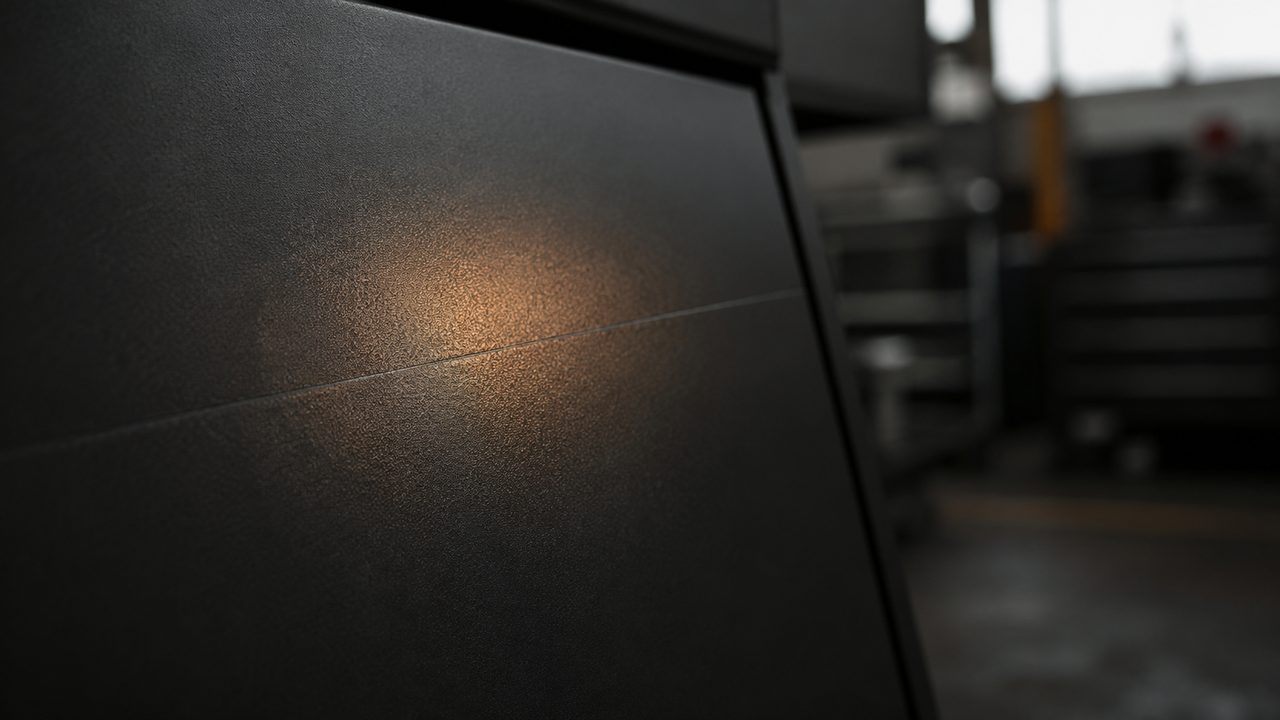

И вот честная часть. Цвет попасть можно, а заводской блеск точечно повторить нельзя. Уровень глянца важен так же, как сам цвет: идеально совпавший оттенок с чуть другим блеском всё равно видно под углом как пятно. Заводское покрытие даёт ровное отражение, потому что вся плёнка сшивается одинаково в печи. Кисть и аэрозоль дают другую микрофактуру, и граница отражения остаётся. Металлик и муар точечно почти не воспроизвести: у них блеск задаёт ориентация частиц, которую вручную не повторить.
Как приблизить блеск ремонта к заводскому?
После высыхания цвета нанести прозрачный уретановый лак: он поднимает блеск, выравнивает отражение и добавляет УФ-стойкость. При заказе эмали указывать не только код RAL, но и степень глянца, глянец, полумат или мат. Полностью границу это не убирает, но делает пятно заметным только под острым углом, а не в лоб.
06 / лакФиниш, полировка и выдержки
Если нужна не просто заплатка, а аккуратный вид, за цветом идут лак и полировка. Прозрачный лак наносят через 12 часов после эмали, в 1–3 слоя с интервалом 15–20 минут. Полировку начинают не раньше 48 часов: влажной шкуркой P2000 снимают шагрень лака, потом мелкоабразивной пастой круговыми движениями выводят блеск в уровень с окружающим покрытием. Мыть деталь первые 24 часа нельзя, покрытие ещё набирает твёрдость.
Из-за этих выдержек аккуратный ремонт с лаком это не полчаса, а двое суток по календарю, хотя чистой работы там немного. Быстрый косметический вариант без лака и полировки укладывается примерно в 30 минут: подготовка 6–8 мин, грунт с сушкой 10–12 мин, финиш 8–10 мин, проветривание и уборка инструмента 2–4 мин. Выбор между быстрым и аккуратным зависит от того, насколько деталь на виду.
| Этап | Выдержка | Что делают |
|---|---|---|
| Грунт | 20–30 мин при 20 °C | сушка до эмали |
| Слои эмали | 15–20 мин между слоями | 2–3 тонких слоя |
| Лак | через 12 ч | 1–3 слоя поверх цвета |
| Полировка | через 48 ч | P2000 и паста |
| Мойка | не ранее 24 ч | покрытие набирает твёрдость |
Можно ли ускорить сушку феном или лампой?
Лёгкий тёплый обдув до 40–50 °C ускоряет сушку эмали и грунта, но межслойные выдержки для лака и полировки лучше не резать: лак должен встать в глубине, иначе полировка стянет ещё мягкий слой. Грубый перегрев феном вблизи даёт шагрень и подтёки. Разумнее выдержать паузы, чем переделывать.
07 / перекрасКогда локальный ремонт бессмысленен
Есть случаи, где точечная подкраска только тянет время. Первый: площадь повреждений превысила 10–15%, латок столько, что деталь в пятнах. Второй: покрытие сходит не сколом, а массово из-за слабой адгезии, это провал сцепления из статьи про отслоение и слабую адгезию. Третий: коррозия ушла под плёнку и расползлась вокруг скола. Четвёртый: деталь на виду, где любая граница ремонта недопустима.
Тогда деталь красят заново целиком. Путь зависит от состояния: либо снять старое покрытие и напылить с нуля, про это статья про удаление старой краски перед порошком, либо, если старое покрытие крепкое и совместимое, напылить поверх, про это статья про повторную полимеризацию и перекрас поверх. Перекрас дороже, но только он возвращает заводское единообразие цвета и блеска, чего локальная эмаль не даёт.
Полный перекрас поверх старого покрытия или со снятием?
Со снятием, если старое покрытие с отслоениями, ржавчиной под плёнкой или неизвестной совместимостью. Поверх, если исходное покрытие крепкое, чистое и совместимо по химии, тогда его матуют и напыляют новый слой. Ошибка выбора приводит к отслоению всего свежего слоя, поэтому диагностику старого покрытия делают до решения.
08 / итогЧто реально даёт ремонт скола
Локальный ремонт решает две задачи: закрыть металл от коррозии и убрать скол с глаз настолько, насколько возможно без печи. Первую он решает полностью, если сделать грунт и защиту от ржавчины по уму. Вторую только частично: цвет попадёт, блеск точечно не повторить, граница под углом останется. Это не брак работы, а физика разных способов нанесения. Ресурс покрытия ремонт при этом почти не режет, если металл закрыт вовремя, про это статья про срок службы и гарантию покрытия.
Практический вывод простой. Мелкий скол на неответственной детали закрывайте эмалью с грунтом сразу, не дожидаясь ржавчины. Деталь на виду с заметным сколом дешевле отдать на полный перекрас, чем гоняться за невидимой границей. А толщина исходного покрытия подсказывает, до металла ли скол, про это статья про толщину покрытия и число слоёв.
