Что прочнее, порошковая или жидкая покраска?

Порошок прочнее по механике и коррозии: он спекается в монолитную эластичную плёнку 60–120 мкм за один проход. Жидкая ложится в 2–3 тонких слоя через испарение растворителя. По уличной стойкости порошок держит до 15 лет, жидкая эмаль 1–2 сезона против выгорания и до 5 лет в мягких условиях.

Сколько теряется краски при порошковой и жидкой покраске?

У жидкой краски до 50% состава это растворитель, который испаряется, плюс оверспрей мимо детали. У порошка с рекуперацией потери 1–2%, без сбора 30–40%, в циклоне 10–30%. Собранного порошка до 95% годно к повторному напылению. Отсюда и вся экономия материала.

Какая толщина у порошкового и жидкого покрытия?

Порошок за один проход даёт 60–120 мкм: глянец 70–80, шагрень около 110, антик 100–120. По ГОСТ 9.410-88 норма 70–120 мкм, допустимо от 20 до 200. Тоньше 40 мкм идут сколы, толще 150 растрескивание. Жидкая тоньше за один проход, но её кладут в несколько слоёв.

Когда жидкая покраска лучше порошковой?

Когда деталь не влезает в печь полимеризации, когда нужен локальный ремонт одного участка, при сложной геометрии с глухими карманами, на термочувствительных материалах (дерево, пластик) и при покраске на месте монтажа. Порошок в этих случаях либо невозможен, либо дороже целой камеры.

Можно ли починить скол на порошковом покрытии локально?

Штатно нет. Порошок наносят электростатикой и запекают всю деталь целиком при 180–200 °C, локально подкрасить участок тем же методом нельзя. Скол закрывают жидкой ремонтной эмалью в тон, а при заводском качестве деталь перекрашивают порошком заново.

Что дешевле по оборудованию, порошок или жидкая?

Жидкая в разы дешевле на входе: компрессор, краскопульт и вытяжка. Порошок требует камеру и печь полимеризации: камера от 150 тыс до 5 млн ₽, линия под ключ 2–4 млн ₽. Зато на объёме порошок отбивает вложения экономией материала и скоростью.

За сколько окупается переход с жидкой на порошок?

При средней загрузке камера и печь окупаются за 6–10 месяцев, сложные проекты модернизации 12–16 месяцев. Считают экономию: потери материала падают с 40–50% до 1–2%, цикл сушки сокращается с часов до 30 минут, содержание участка дешевле до 90%.

Можно ли красить порошком дерево или пластик?

Обычным порошком нет: полимеризация идёт при 160–200 °C, а дерево и большинство пластиков этого не держат. Есть низкотемпературные порошки и МДФ-технологии, но для кустарной камеры это редкость. Дерево, пластик и электронику красят жидкой краской.

Главная / Технология и выбор

Жидкая или порошковая покраска: что выбрать

Короткий ответ

По цифрам порошок выигрывает почти везде: потери материала 1–2% против до 50% у жидкой, плёнка 60–120 мкм за один проход, стойкость до 15 лет. Но у жидкой есть зона, где она бьёт порошок без вариантов: деталь не влезает в печь, нужен локальный ремонт, сложная геометрия или термочувствительный материал. Если объём стабильный и деталь входит в камеру, ставьте порошок, он окупается за 6–10 месяцев. Если работа разовая и крупногабаритная, берите жидкую.

При жидкой покраске половина банки уходит в воздух. До 50% состава жидкого лакокрасочного материала это растворитель, который испаряется, и к нему добавляется оверспрей мимо детали. У порошка с рекуперацией на изделии остаётся 98–99% материала, а сдутый порошок собирают и напыляют повторно. Эта разница в потерях и есть главный экономический аргумент, ради которого владельцы гаражных и цеховых участков вообще связываются с камерой полимеризации. Разберём обе технологии по критериям, честно покажем, где жидкая объективно лучше, и посчитаем окупаемость перехода.

01 / механизмПочему плёнки получаются разными

Сравнение порошковой и жидкой покраски: слева оператор с порошковым пистолетом, справа маляр с краскопультом — fig.01 — очная ставка: слева электростатическое напыление порошка, справа факел жидкого краскопульта

Разница технологий начинается с того, как краска превращается в плёнку. Жидкая краска сохнет через испарение растворителя: наносишь факелом, часть уходит в атмосферу, остаётся смолистая основа, которая полимеризуется на воздухе часами. Порошок работает иначе. Заряженные частицы притягиваются к заземлённой детали электростатикой, деталь идёт в печь, и при 180–200 °C порошок плавится и спекается в сплошную эластичную плёнку.

Отсюда все дальнейшие отличия. Жидкая плёнка тоньше и слоистее, порошковая толще и монолитнее. Жидкую можно нанести кистью в глухом углу, порошок ляжет только туда, куда добьёт заряд. Жидкая сохнет где угодно, порошку нужна печь, куда деталь обязана влезть. Дальше эти свойства расходятся по критериям.

Порошок точно требует запекания, или бывает воздушная сушка?

Классический термореактивный порошок спекается только в печи при 160–200 °C, без нагрева он останется пылью. Именно поэтому камера полимеризации это ядро участка. Про режимы см. разбор про температуру и время полимеризации.

02 / таблицаОчная ставка по критериям

Сведём обе технологии в одну таблицу по тем параметрам, которые реально влияют на выбор. Цифры даны для типового металла и уличной эксплуатации.

Критерий	Порошковая	Жидкая
Толщина за проход	60–120 мкм	15–40 мкм, слоёв 2–3
Потери материала	1–2% с рекуперацией	до 50% (растворитель + оверспрей)
Стойкость на улице	до 15 лет	1–2 сезона … до 5 лет
Сушка / отверждение	30 сек – 30 мин в печи	несколько часов на воздухе
Локальный ремонт	невозможен, деталь целиком	да, подкрасить участок
Крупногабарит	ограничен размером печи	без ограничений, на месте
Термочувствительные	нет (дерево, пластик)	да
Оборудование на входе	камера + печь, 150 тыс – 5 млн ₽	компрессор + краскопульт

Читается таблица так: по прочности, потерям и стойкости порошок впереди, по гибкости и цене входа впереди жидкая. Выбор упирается не в «что лучше вообще», а в конкретную деталь и объём.

Почему у жидкой указано 2–3 слоя, если она тоньше?

Один слой жидкой краски в 15–40 мкм не даёт нужной укрывистости и защиты, поэтому кладут грунт, базу и лак раздельно. Итоговая толщина набирается слоями, и каждый слой сохнет отдельно. Порошок те же 80–120 мкм даёт за один проход и одно запекание.

03 / потериМатериал, экология и где прячутся деньги

Потери это не абстракция, это прямые деньги на каждой детали. У жидкой краски уходит впустую до половины материала: растворитель испаряется по определению, а факел краскопульта кладёт мимо детали заметную долю. У порошка без системы сбора теряется 30–40%, с циклоном 10–30%, а с полноценной рекуперацией всего 1–2%. Осевший порошок сметают, просеивают и до 95% напыляют заново.

Рядом идёт экология и условия труда. Растворитель в жидкой краске (те самые до 50% состава) уходит в атмосферу цеха как органика, нужна серьёзная вытяжка и защита оператора. Порошок сухой, летучих растворителей в нём нет, вытяжка проще. По содержанию участка порошковая линия дешевле до 90%: нет шламов растворителя, нет долгой сушки, меньше площадь под сохнущие детали. Отдельно про отвод дыма и пыли есть разбор про вытяжку и вентиляцию камеры.

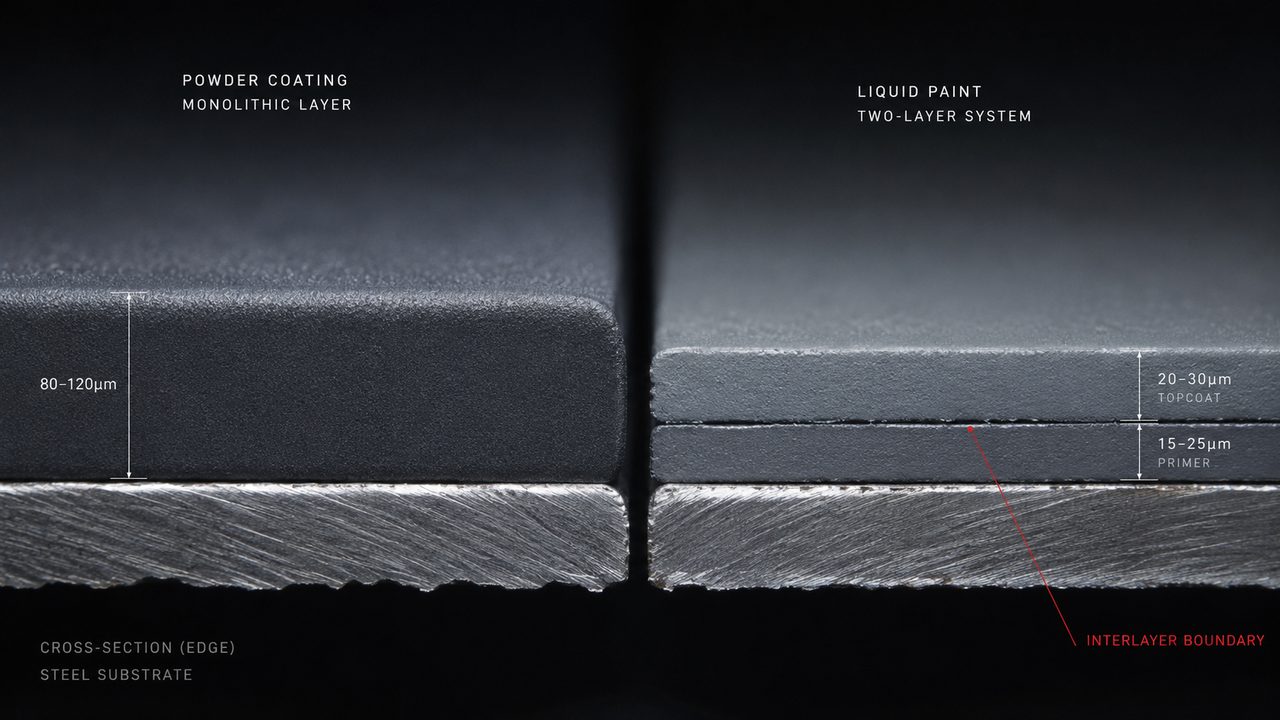

Макросрез двух покрытий на металле: монолитная порошковая плёнка и слоистое жидкое покрытие с указателями толщины — fig.02 — срез покрытий: слева монолитная порошковая плёнка, справа жидкая из тонких слоёв

Как считать реальный расход, а не по банке?

Берите не паспортный расход, а с учётом потерь: у жидкой умножайте на 1,5–2 из-за оверспрея и растворителя, у порошка с рекуперацией почти по факту напыления. Толщину слоя и её влияние на расход разбирает статья про толщину и число слоёв.

04 / жидкаяКогда жидкая объективно выигрывает

Есть четыре ситуации, где порошок либо невозможен, либо дороже здравого смысла, и жидкая берёт верх.

Первое это габарит. Порошок обязан пройти печь. Рама, ворота, длинная балка, кузов, крупная конструкция часто просто не влезают в камеру, а строить печь под разовую деталь бессмысленно. Жидкой такой объект красят на месте, хоть на монтажной площадке. Про попытки работать на пределе камеры есть материал про длинные и негабаритные детали.

Второе это локальный ремонт. Порошок наносится и запекается на всю деталь разом, подкрасить один скол или царапину тем же методом нельзя. Скол на порошковом заборе или диске закрывают жидкой ремонтной эмалью в тон, и это единственный вменяемый способ без перекраса всей детали.

Третье это сложная геометрия и термочувствительность. Электростатика порошка плохо добивает в глухие карманы и внутренние углы (эффект клетки Фарадея), а жидкая кистью или факелом достаёт куда угодно. Дерево, МДФ, пластик, электронику порошком не красят вовсе: они не переживут 180 °C. Здесь жидкая безальтернативна.

А если совместить: грунт жидкий, финиш порошок?

Так делают редко и осторожно. Жидкий грунт должен полностью высохнуть и выдержать запекание при 180–200 °C, иначе он вскипит газами и порошок отслоится. Проще держать одну технологию на детали. Про причины отслаивания есть разбор про отслаивание краски.

05 / оборудованиеКамера и печь против компрессора и краскопульта

Разница в оборудовании определяет и цену входа, и потолок по объёму. Жидкой достаточно компрессора, краскопульта, вытяжки и места, где деталь сохнет. Вход измеряется десятками тысяч рублей, порог низкий, но каждый цикл сушки долгий и требует площади.

Порошку нужен комплект из напыления и полимеризации. Пистолет с зарядом (корона или трайбо), заземлённая оснастка, и главное это камера полимеризации с ТЭНами, вентилятором рециркуляции и автоматикой. Камера обходится от 150 тыс до 5 млн ₽ в зависимости от объёма и исполнения, полная линия под ключ 2–4 млн ₽. Собрать камеру можно и своими руками: логику сборки разбирает материал про камеру полимеризации своими руками, а расчёт нагрева даёт разбор про выбор ТЭНов и мощности.

Крупногабаритная стальная рама не влезает в печь полимеризации, маляр красит её жидкой краской на месте — fig.03 — деталь не входит в печь: единственный вариант это жидкая краска на месте

Можно начать с жидкой, а потом добавить порошок?

Да, это частый путь: сначала жидкой набирают клиентскую базу и объём, потом ставят камеру под стабильный поток однотипных деталей. Пистолет и подготовка (пескоструй, обезжиривание) частично общие. Про напыление есть разбор про пистолеты корона и трайбо.

06 / окупаемостьСчитаем переход на порошок

Порошок отбивается на объёме через три статьи экономии. Материал: потери падают с 40–50% у жидкой до 1–2% у порошка с рекуперацией, то есть на каждый килограмм краски вы фактически красите вдвое больше площади. Время: цикл сокращается с нескольких часов сушки до 30 минут запекания, значит через участок проходит больше деталей в смену. Площадь и содержание: до 90% экономии на обслуживании, потому что нет длинной зоны сушки и шламов растворителя.

По практике при средней загрузке камера и печь окупаются за 6–10 месяцев, а сложная модернизация линии за 12–16 месяцев. Простая прикидка: если в месяц вы льёте краски на условные 100 тыс ₽ и половина уходит в потери, порошок возвращает почти всю эту половину плюс экономит на времени и площади. При этом расход электричества камеры на нагрев тоже надо закладывать: как его держать в узде, разбирает материал про снижение расхода электричества.

Граница простая. Стабильный поток однотипного металла, который входит в печь, оправдывает переход на порошок деньгами и качеством. Разовые крупногабаритные заказы, ремонт и термочувствительные детали оставляют жидкую в арсенале даже у цеха с камерой. Большинство работающих участков в итоге держат обе технологии и выбирают под конкретную деталь, а не по принципу.
