Сколько лет реально держится порошковое покрытие?

В среднем 15–20 лет, разброс 10–30 лет в зависимости от краски, подготовки и условий. Полиэфир на улице отрабатывает до 15 лет, эпоксид в сухом помещении 7–10 лет. Но эти цифры действуют только при полном пропёке: недопечённая плёнка сходит за месяцы независимо от марки краски.

Полиэфир или эпоксид выбрать для уличных изделий?

Для улицы только полиэфир: он держит цвет и блеск под ультрафиолетом. Эпоксид на солнце за один сезон мелит и желтеет, теряя декоративный вид, хотя механическую защиту сохраняет. Эпоксид оставляют для помещений и агрессивной химии.

Почему покрытие облезло уже через полгода?

Три частые причины: слабая подготовка металла (ржавчина и жир под плёнкой), недопёк из-за камеры, которая не добрала 180–200 °C по детали, и скол, от которого коррозия поползла под покрытием. Марка краски тут почти ни при чём, отказ дают процесс и оборудование.

Какую гарантию честно давать клиенту на порошковую покраску?

Рынок даёт 1 год на помещение и около 6 месяцев на улицу, отдельные цеха обещают до 5 лет. Гарантия это не срок службы, а мера ответственности: она не покрывает механические повреждения, сколы и нарушение эксплуатации. Честно писать 1–2 года при своей подготовке и контроле пропёка.

Влияет ли режим полимеризации на срок службы покрытия?

Напрямую. Плёнка набирает прочность только когда металл выдержан при 180–200 °C нужное время (обычно 10–15 минут по детали, не по воздуху). Недобор температуры или времени оставляет плёнку недосшитой: она мягкая, липнет, царапается и сходит за месяцы вместо лет.

Выгорает ли цвет порошковой краски на солнце?

У полиэфира выцветание идёт медленно, годами, яркие и тёмные тона тускнеют раньше пастельных. У эпоксида на улице цвет уходит за один сезон с меловым налётом на поверхности. Стойкость к ультрафиолету это свойство именно полиэфирной основы.

Гарантия и срок службы покрытия это одно и то же?

Нет. Срок службы это сколько покрытие физически проживёт (10–30 лет), гарантия это юридический период ответственности исполнителя (чаще 1 год). Покрытие спокойно служит 15 лет, но претензию по гарантии примут только в первый год и только по дефектам процесса, не по механике.

Как продлить срок службы порошкового покрытия?

Порядок влияния: подготовка металла (обезжиривание, фосфатирование), полный пропёк по режиму краски, правильная толщина 60–120 мкм и защита сколов от коррозии. Слабое звено определяет всё: идеальная краска на грязном металле или в слабой камере проживёт как дешёвая.

Главная / Технология и качество

Срок службы порошкового покрытия и гарантия

Короткий ответ

Реальный срок порошкового покрытия 10–30 лет, в среднем 15–20 лет. Но это цифра для правильной цепочки: чистый металл, подходящая краска, полный пропёк. Полиэфир на улице держит до 15 лет, эпоксид в помещении 7–10 лет, гибрид 10–12 лет. Недопёк из-за слабой камеры обнуляет любую марку: плёнка сходит за месяцы. Гарантия исполнителя (1 год на помещение, 6 мес на улицу) это не срок службы, а мера ответственности.

Два одинаковых кронштейна, покрашенных одной краской в один день, живут по-разному: один через 12 лет под дождём выглядит как новый, второй облез за зиму. Разница не в краске и не в цене работы, а в том, добрала ли печь режим и был ли отмыт металл. Порошковое покрытие держится долго только когда сошлись три вещи: подготовка, краска под условия и полная полимеризация. Слабейшее звено задаёт итог, и чаще всего это именно камера, которая не догрела деталь.

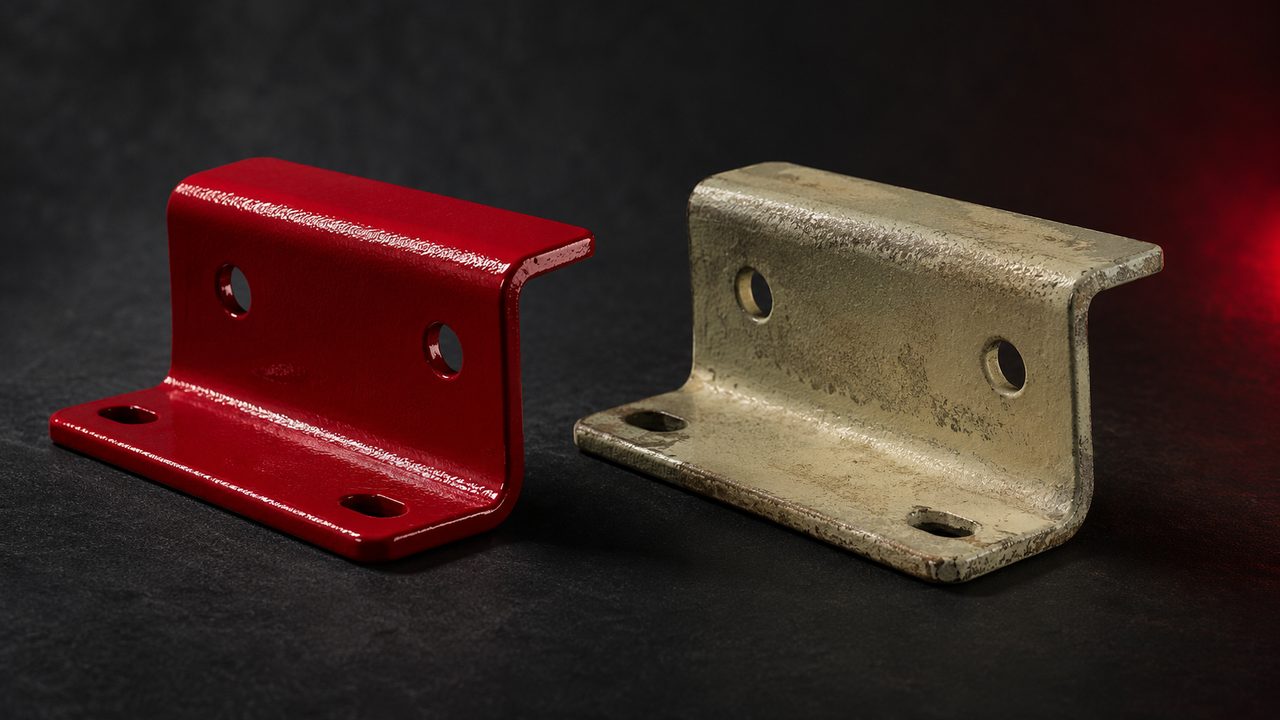

Два образца порошкового покрытия после года на улице: полиэфир сохранил цвет, эпоксид выцвел и покрылся меловым налётом — fig.01 — год на улице: полиэфир держит цвет и блеск, эпоксид справа помелел и пожелтел

01 / срокиСколько реально держится: цифры по типам

Отраслевые данные дают разброс 10–30 лет со средним 15–20 лет. Это верхняя планка для правильно нанесённого и пропечённого покрытия в своих условиях. На улице и в помещении цифры разные, и главное отличие даёт не срок сам по себе, а то, что именно убивает плёнку в каждом случае.

Тип краски	Улица	Помещение	Что убивает раньше срока
Полиэфир	до 15 лет	15–20 лет	UV-выцветание ярких тонов, сколы с коррозией
Эпоксид	< 1–2 года (мелит)	7–10 лет	Ультрафиолет: меление, пожелтение, потеря блеска
Эпокси-полиэфир (гибрид)	3–5 лет	10–12 лет	Улица не его среда, декор уходит; в тепле держит
Недопёк (любая краска)	месяцы	месяцы	Плёнка не сшилась: липнет, царапается, сходит лоскутами

Верхняя строка это потолок, нижняя это цена ошибки в камере. Между ними и лежит вся разница между покрытием на 15 лет и покрытием на один сезон.

Почему такой большой разброс, 10 против 30 лет?

Крайности задают условия и цепочка. 30 лет это полиэфир по фосфатированному металлу, толщина 80 мкм, полный пропёк, сухое помещение. 10 лет и меньше это улица, жёсткий UV, тонкий или толстый неравномерный слой, сколы. Средние 15–20 лет берут как ориентир.

02 / краскаПолиэфир, эпоксид, гибрид: что куда

Долговечность закладывает химия связующего. Полиэфирная основа держит ультрафиолет, поэтому всё уличное красят ей: заборы, ворота, фасадные конструкции, садовая мебель. Полиэфир отрабатывает до 15 лет под открытым небом, теряя цвет медленно и постепенно.

Эпоксид даёт лучшую химстойкость и механику, но на солнце сдаётся быстро: за сезон появляется меловой налёт, тускнеет блеск, светлеют тёмные тона. Его среда это помещение, где нет прямого UV, зато есть агрессивная химия или высокая абразивная нагрузка. Там эпоксид живёт 7–10 лет. Гибрид эпокси-полиэфир это компромисс для внутренних задач на 10–12 лет, на улицу его не ставят.

Выбор краски под задачу это первая развилка. Ошибка здесь (эпоксид на уличные ворота) гарантирует выцветание, сколько ни грей и как ни готовь металл. Подробнее про подбор в разборе про выбор типа краски.

Можно ли эпоксидом красить то, что стоит на улице под навесом?

Под навесом без прямого солнца эпоксид проживёт дольше, но рассеянный UV и перепады влажности всё равно ускоряют меление. Если есть выбор, для любых наружных условий берут полиэфир: разница в цене мала, а разница в сроке кратная.

03 / врагиЧто убивает покрытие: UV, коррозия, механика

Плёнку добивают три разных процесса, и у каждого свой почерк. Ультрафиолет работает по поверхности: разрушает связующее, гасит цвет, оставляет меловой налёт. Это медленно на полиэфире и быстро на эпоксиде. Косметика страдает раньше защиты, изделие ещё цело, но выглядит выгоревшим.

Коррозия под сколом опаснее выцветания. Порошковая плёнка не пропускает влагу, пока она цела, но в точке скола до металла вода подлезает под покрытие и ржавчина ползёт вширь, вспучивая соседние участки. Именно поэтому подготовка (обезжиривание, фосфатирование) важнее марки краски: без неё коррозия стартует под неповреждённой на вид плёнкой. Механика это третий враг: гравий, абразив, удары дают сколы, которые открывают дорогу коррозии.

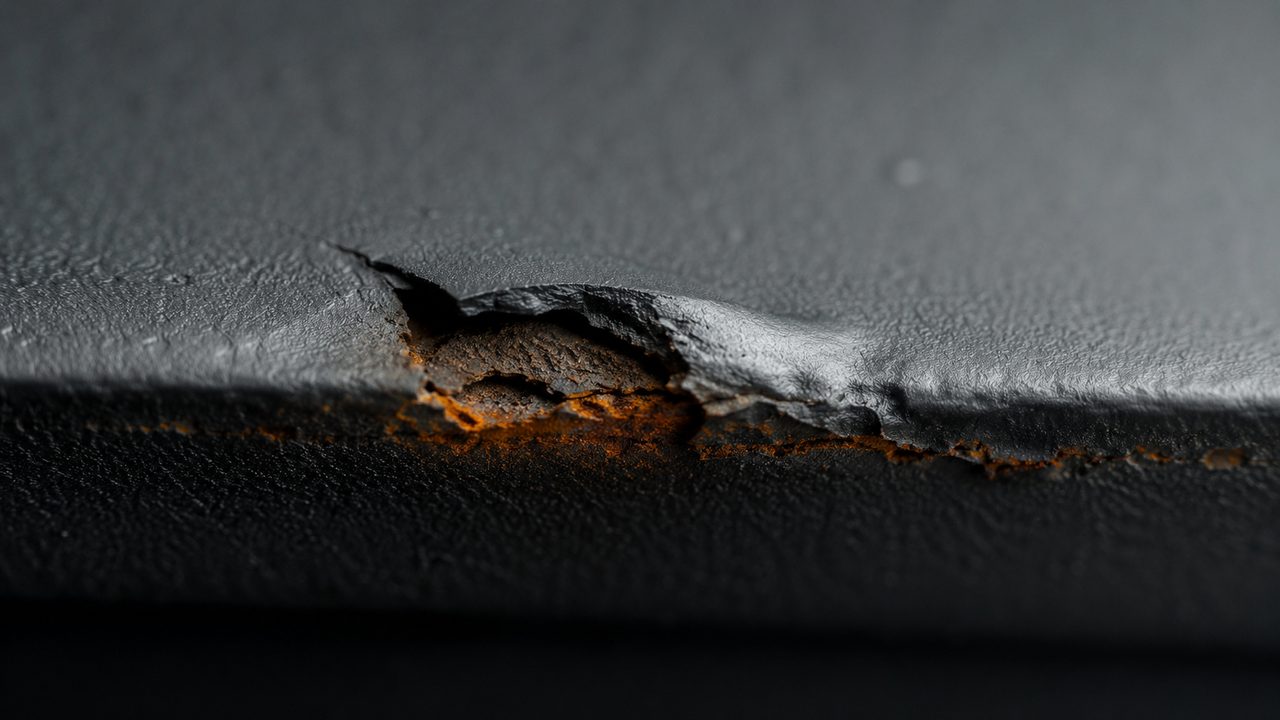

Макросъёмка скола порошкового покрытия с ржавчиной, ползущей под плёнкой от точки повреждения — fig.02 — от одного скола коррозия уходит под плёнку и вспучивает покрытие вокруг

Что важнее для срока службы: краска или подготовка металла?

Подготовка. Полиэфир на голом ржавом металле сойдёт быстрее дешёвой краски по фосфатированной поверхности. Обезжиривание убирает жир, мешающий адгезии, фосфатирование даёт микрорельеф и антикоррозийный слой. Механику сцепления разбирает материал про низкую адгезию порошка.

04 / недопёкКак слабая камера обнуляет хорошую краску

Самая обидная гибель покрытия это недопёк. Полимеризация это химическая сшивка: порошок расплавился, растёкся и только потом молекулы сшиваются в прочную плёнку. Сшивка идёт при температуре металла 180–200 °C в течение 10–15 мин. Если камера догревает только воздух, а массивная деталь внутри остаётся на 150–160 °C, плёнка расплавилась и разгладилась, но не сшилась.

Внешне такое покрытие выглядит готовым: ровное, глянцевое. А по факту оно мягкое, липнет при нажатии ногтем, царапается, стирается на кромках и сходит лоскутами за недели. Проверить просто: ватка с ацетоном, потёртая по пропечённому покрытию, оставляет поверхность целой, а по недопечённому размягчает и снимает краску. Слабая печь это самая частая причина, по которой хорошая краска ведёт себя как брак. Почему деталь не добирает температуру, разбирает статья про недобор температуры камерой.

Можно ли допечь уже покрашенную деталь, если было мало времени?

Иногда да: если недобор небольшой, деталь ставят обратно и догревают до полного режима, сшивка добирается. Но если был серьёзный недопёк и плёнка уже нахваталась грязи или её трогали руками, проще содрать и перекрасить. Перегрев при повторном пропёке тоже вреден: краска желтеет и хрупнет.

Как понять, что деталь пропеклась, а не только воздух в камере?

Мерить температуру самой детали, а не воздуха. Толстостенная деталь прогревается дольше тонкой, и таймер запускают от момента, когда металл вышел на 180 °C. Контроль по детали разбирает материал про измерение температуры пирометром.

05 / режимСвязь режима полимеризации и долговечности

Долговечность плёнки это функция режима, а не только марки порошка. Полный пропёк даёт максимальную сшивку: покрытие держит заявленные годы. Недопёк режет срок в разы. Перепёк тоже вреден: при перегреве полиэфир желтеет, теряет блеск и становится хрупким, а хрупкая плёнка легче скалывается, что снова открывает дорогу коррозии.

Каждая краска идёт со своей картой режима на этикетке: температура и время. Разные марки требуют 160–200 °C и 7–20 мин по детали. Выдержать этот коридор это задача камеры и автоматики: печь должна добрать температуру по всему объёму и держать её без провалов. Как выставлять и держать режим, разбирает материал про температуру и время полимеризации.

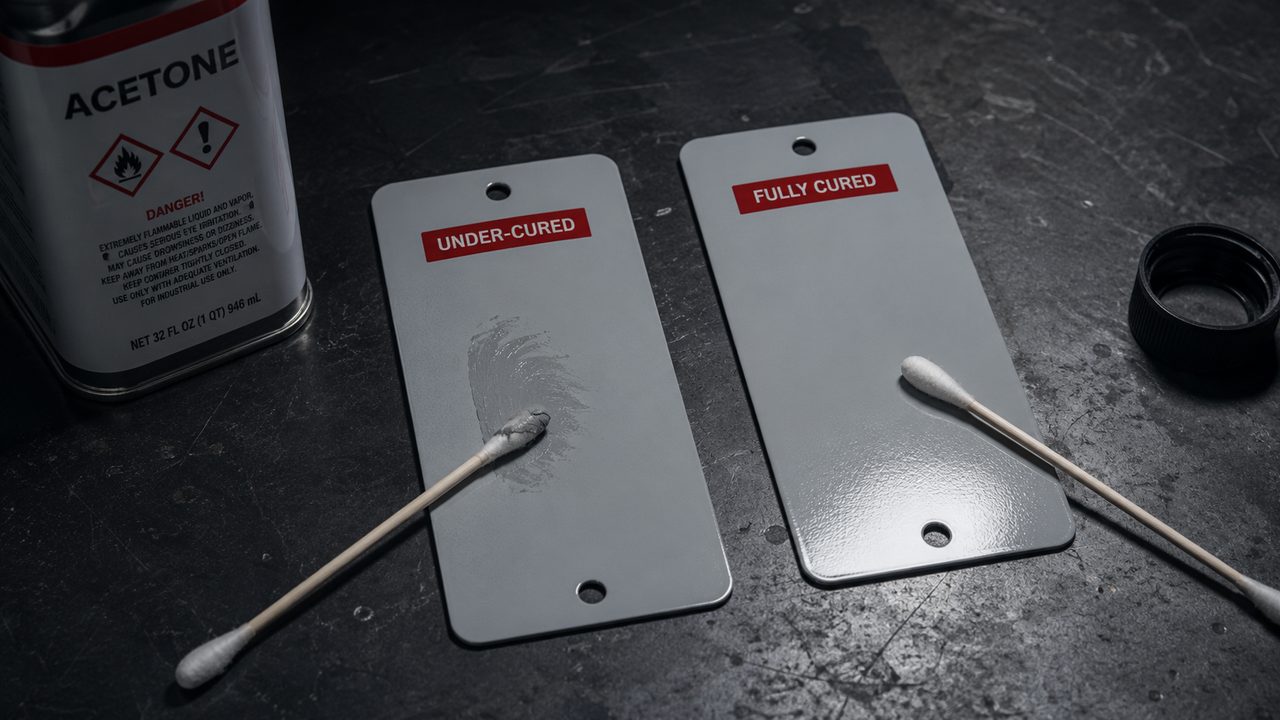

Ацетоновый тест сшивки: недопечённый образец краски размягчился, полностью пропечённый остался целым — fig.03 — тест ваткой с ацетоном: слева недопёк размягчается, справа полный пропёк держит

Толщина покрытия влияет на срок службы?

Да. Рабочий диапазон обычно 60–120 мкм. Слишком тонкий слой хуже держит коррозию и механику, слишком толстый склонен к сколам и хуже сшивается в глубину. Про подбор слоёв есть разбор про толщину покрытия в микронах.

06 / гарантияЧто честно обещать клиенту

Гарантия и срок службы это разные вещи, и путать их накладно. Срок службы это сколько покрытие физически проживёт, 10–30 лет. Гарантия это юридический период, в который исполнитель отвечает за дефекты своей работы. По рынку это 1 год на изделия в помещении и около 6 месяцев на уличные, отдельные цеха заявляют до 5 лет.

Гарантия не покрывает механические повреждения, сколы при транспортировке и монтаже, нарушение условий эксплуатации. То есть отвечают за отслоение, вспучивание, недопёк, плохую адгезию, но не за царапину от гравия. Честная формулировка клиенту: 1–2 года при своей подготовке металла, контроле пропёка и правильной краске под условия. Обещать 15 лет без оговорок про эксплуатацию это ловушка: первый же скол с коррозией превратится в претензию.

Клиент требует гарантию на выцветание, что отвечать?

Выцветание под UV это естественный процесс, а не дефект работы, и в гарантию его обычно не включают. Но можно управлять ожиданием: полиэфир вместо эпоксида на улицу, пастельные тона вместо ярких, где важна стабильность цвета. Тогда заметное выцветание отодвигается на годы.

Как защититься от претензий по недопёку?

Контролировать температуру детали, а не воздуха, и вести режим по карте краски. Ацетоновый тест на пробнике из той же партии подтверждает сшивку до отгрузки. Стабильный режим держит автоматика: про это материал про терморегулятор и автоматику.

Срок службы покрытия это не свойство банки с краской, а результат всей цепочки. Полиэфир под небом, чистый фосфатированный металл, полный пропёк по детали и толщина в коридоре дадут 15 лет без нареканий. Стоит выпасть одному звену (эпоксид на улицу, ржавчина под плёнкой или слабая камера) и те же 15 лет схлопываются до одного сезона.
