Рекуперация тепла вытяжки камеры полимеризации

Q: Сколько процентов тепла реально возвращает рекуператор?

Паспортный КПД пластинчатого рекуператора 60–92%, но на грязной вытяжке печи реальный возврат ниже: 40–70% тепла вытяжного потока. Разницу съедают налёт летучих на пластинах, частичное байпасирование и то, что через теплообменник идёт не весь сбрасываемый воздух. Даже 40% это подогрев притока с уличных 10 °C до 60–80 °C, ТЭНам остаётся догреть меньше.

Короткий ответ

Печь сбрасывает в вытяжку воздух 150–200 °C, чтобы вынести летучие продукты сшивки. Это 1,5–3 кВт тепла в трубу непрерывно, или 12–24 кВт·ч за смену. Вернуть его можно тремя способами: пластинчатый рекуператор воздух-воздух на вытяжке подогревает приток (реальный возврат 40–70%), частичная рециркуляция гоняет по кругу 80–90% горячего воздуха при сбросе 10–20% на летучие, а сбросной поток можно пустить на подогрев зоны сушки после мойки. Главный враг рекуператора это порошковая пыль и смолистый налёт, поэтому нужен предфильтр и чистка.

Печь полимеризации не работает герметично. При нагреве порошок выделяет летучие продукты сшивки, их уносят принудительной вытяжкой, минимум 10 объёмов камеры в час. Вместе с парами в трубу уходит горячий воздух, близкий к режиму 180–200 °C, а ТЭНы тут же греют холодный уличный, зашедший на замену. Это статья потерь, которую почти никто не считает, а вернуть её реально.

01 / потериСколько тепла реально улетает в трубу

Считаем на типовой камере 8,64 м³ с ТЭНами 32 кВт. Кратность вытяжки 10 объёмов в час даёт около 86 м³/ч движения воздуха, наружу на вынос летучих сбрасывается меньшая доля. Даже при скромном сбросе воздуха 150–200 °C с заменой на уличный 10–20 °C разница в 150 К уносит 1,5–3 кВт постоянно.

За смену это 12–24 кВт·ч, которые ТЭНы тратят не на деталь, а на подогрев проходящего насквозь воздуха. При тарифе 9 руб/кВт·ч смена выбрасывает в трубу 110–215 руб тепла, за месяц из 20 смен набегает 240–480 кВт·ч. Сколько именно у вас, зависит от настройки вытяжки: разбор кратности и заслонок в статье нужна ли вытяжка и вентиляция камере.

Почему нельзя просто уменьшить вытяжку, чтобы не терять тепло?

Потому что вытяжка выносит летучие продукты сшивки. Задавите её ниже 10 объёмов в час, и пары осядут на детали матовым налётом, появятся кратеры, а концентрация паров в камере поднимет риск возгорания. Вытяжку нельзя резать, тепло из неё можно только возвращать другими способами.

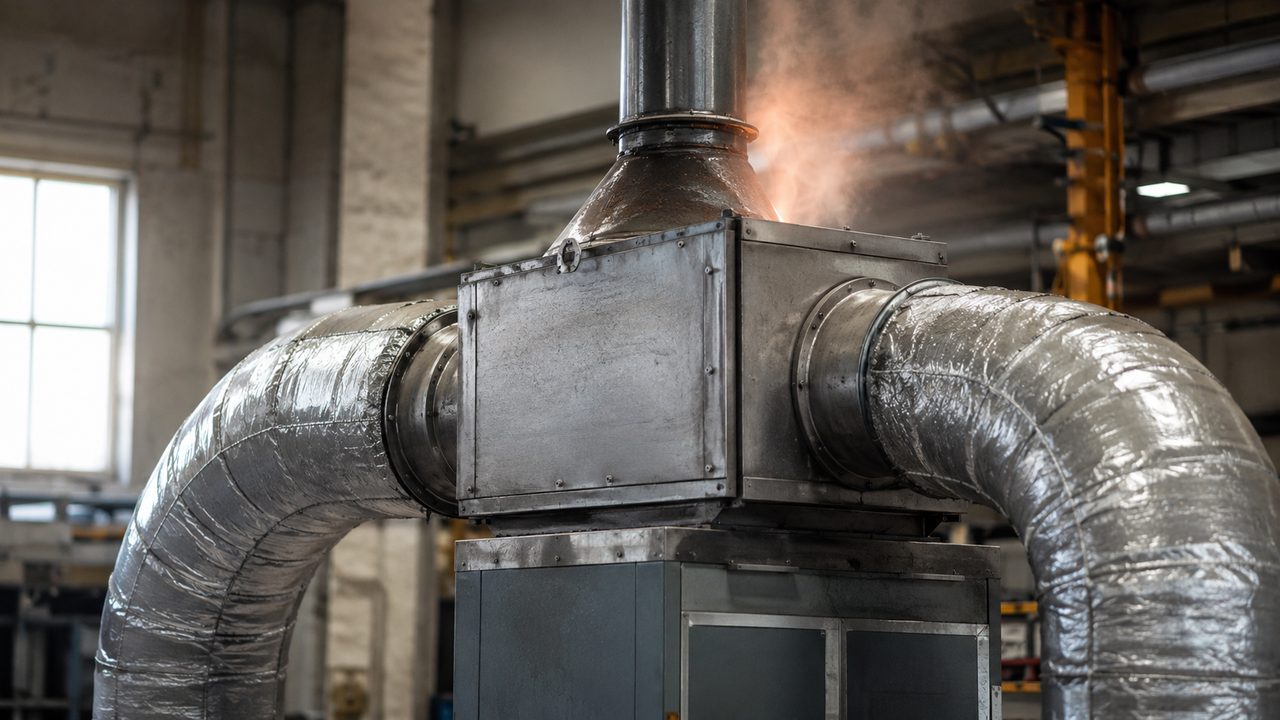

Пластинчатый рекуператор на вытяжном канале печи полимеризации, серебристый утеплённый воздуховод в цеху — fig.01 · пластинчатый рекуператор на вытяжке: горячий выброс отдаёт тепло встречному холодному притоку через стенки пластин

02 / рекуператорТеплообменник воздух-воздух на вытяжке

Прямой способ вернуть тепло это теплообменник воздух-воздух на вытяжном канале. Горячий сбросной поток и холодный приточный идут навстречу через тонкие пластины, не смешиваясь. Вытяжка отдаёт тепло притоку через стенку, наружу уходит остывший воздух, а в камеру заходит подогретый. ТЭНам остаётся догреть меньшую разницу.

Для запылённой вытяжки печи берут пластинчатый рекуператор, а не роторный. Вращающихся частей нет, потоки физически разделены, дым и унос порошка не попадают в приток. Роторный колесом переносит часть грязного воздуха в чистый, для порошковой покраски это брак. Пластины ставят из алюминия или нержавейки, чтобы держали 150–200 °C и не корродировали от смолистого конденсата.

Куда физически ставят рекуператор на печи?

В разрыв вытяжного канала за пределами горячей зоны, обычно на выходе из камеры перед вентилятором. Рядом заводят приточный канал, чтобы оба потока прошли через один блок теплообменника навстречу. Приток после рекуператора подают в камеру или в цех. Блок утепляют, иначе тепло, отобранное у вытяжки, теряется через стенки самого рекуператора.

03 / КПДКакой процент тепла реально вернёшь

Паспортные цифры рекуператоров выглядят красиво, но реальный возврат на печи ниже. Разберём по типам.

Тип теплообменника	Паспортный КПД	Особенность на вытяжке печи
Пластинчатый алюминиевый (перекрёстный)	60–75%	потоки не смешиваются, дым в приток не идёт
Пластинчатый противоточный	85–92%	выше отдача, длиннее блок
Роторный	75–85%	переносит часть грязного воздуха в приток

Паспорт снимают на чистом стенде. На печи КПД режут три фактора: налёт летучих на пластинах, частичное байпасирование и то, что через рекуператор идёт не весь сбрасываемый воздух. Поэтому в расчёт закладывают реальный возврат 40–70% тепла вытяжки. Даже нижние 40% это подогрев притока с уличных 10 °C до 60–80 °C. По деньгам с наших 12–24 кВт·ч потерь за смену возвращается 5–15 кВт·ч, прямой минус со счёта за электричество, разобранного в статье как снизить расход электричества камеры.

Противоток против перекрёстного

Противоточный пластинчатый отдаёт на 10–15% больше перекрёстного при том же размере пластин, потому что потоки идут строго навстречу по всей длине. Стоит дороже и длиннее по габариту, но для печи с постоянной вытяжкой окупает разницу за счёт лишних процентов возврата.

04 / рециркуляцияВернуть горячий воздух в контур

Второй способ дешевле рекуператора и часто уже заложен в печь. Внутри камеры идёт принудительная рециркуляция: вентилятор гоняет горячий воздух по кругу для равномерного прогрева, отклонение по объёму держат в пределах ±5 °C. Замкнуть этот контур почти полностью и сбрасывать наружу малую долю, и потери падают напрямую.

Рабочая пропорция: рециркулировать 80–90% горячего воздуха, сбрасывать 10–20% на вынос летучих и подмешивать столько же свежего. Регулируют заслонкой на вытяжном и приточном каналах. Больше рециркуляции значит меньше тепла в трубу, но выше концентрация паров. Точку баланса ловят по качеству покрытия: пошёл матовый налёт на деталях, сброс мал, заслонку приоткрывают.

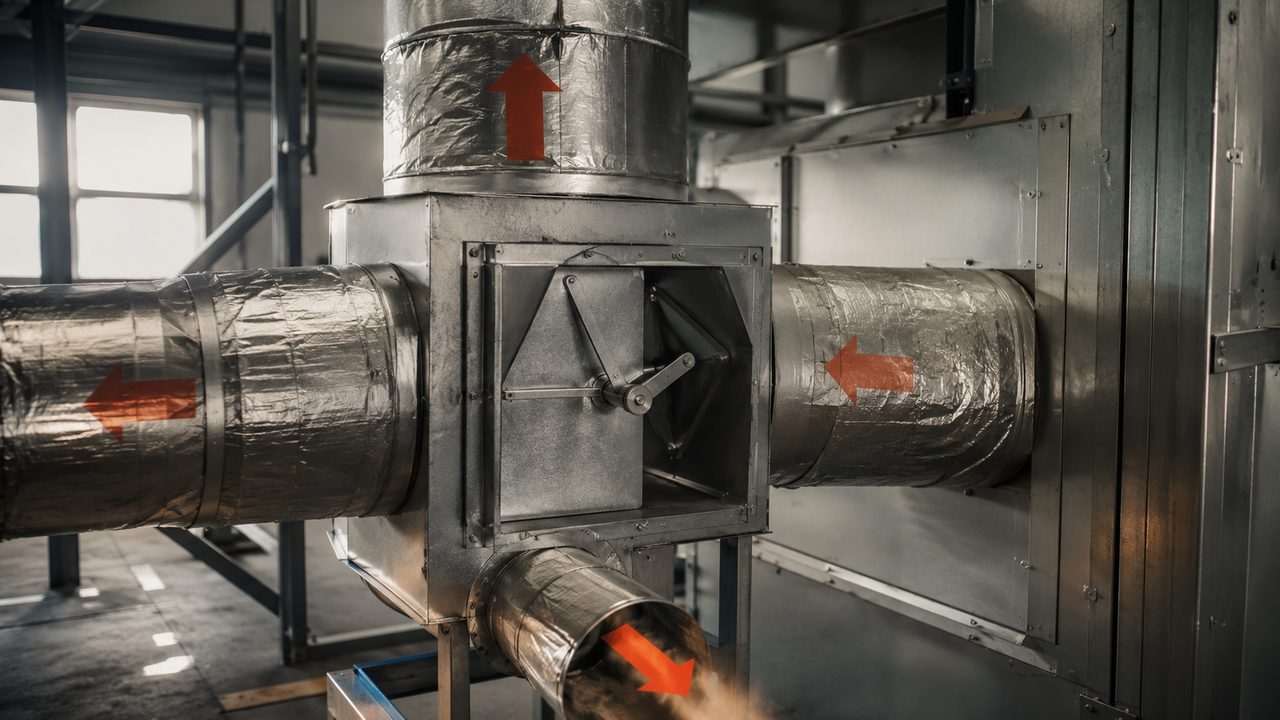

Узел рециркуляции печи полимеризации с регулируемой заслонкой, часть горячего воздуха возвращается в камеру — fig.02 · заслонка делит поток: большая часть горячего воздуха уходит обратно в контур, меньшая сбрасывается на вынос летучих

Как понять, что рециркуляции слишком много?

По детали и по запаху. Если на поверхности появился матовый белесый налёт или мелкие кратеры, значит летучие не выносятся и оседают обратно. Резкий едкий запах в цеху при открывании двери тоже признак. В этом случае приоткрывают сбросную заслонку, восстанавливая долю свежего воздуха до санитарного минимума. Про баланс притока и вытяжки подробнее в статье вытяжка и вентиляция камеры.

05 / сушкаТепло вытяжки на подогрев зоны сушки

Третий способ не требует рекуператора вообще. После мойки деталь надо высушить перед напылением, обычно при 60–120 °C. Это тот же диапазон, до которого остывает сбросной воздух печи по дороге. Логично пустить горячую вытяжку не на улицу, а в сушильную камеру.

Сбросной канал печи через заслонку или воздуховод заводят в сушилку. Печь работает почти всю смену, сушка получает даровое тепло 150–200 °C, которое само остывает до нужных ей 60–120 °C. Отдельный нагреватель сушки снимают или включают только на добор. Экономия двойная: не топим сушку и не выбрасываем тепло печи. Режим сушки после мойки в статье сушка деталей после мойки перед напылением.

Не занесёт ли вытяжка печи грязь на чистые вымытые детали?

Занесёт, если гнать воздух печи прямо в сушку без разделения. Правильно ставить между печью и сушкой теплообменник: тепло переходит через стенку, а сам грязный воздух печи в сушку не попадает. Если делать прямой обдув, поток фильтруют. Для сушки после мойки чистота критична: пыль или капли конденсата на детали дадут кратеры при полимеризации.

06 / минусыПочему теплообменник забивается

Рекуператоры на печах порошковой покраски ставят реже, чем стоило бы, из-за загрязнения. Вытяжной поток несёт унос мелкой порошковой пыли и смолистый конденсат летучих. Пыль оседает в узких каналах пластин, конденсат склеивает её в липкий налёт. За 2–3 месяца без ухода КПД проседает, потоки задыхаются, вытяжка перестаёт справляться.

Лечится это дисциплиной. Перед рекуператором ставят предфильтр, который ловит основную массу пыли. Сам теплообменник берут разборным, чтобы раз в 1–2 месяца вынуть пластины и промыть от налёта. Нержавейка переносит промывку лучше алюминия. Без фильтра и чистки рекуператор превращается в засор за несколько недель, и вместо экономии вы получаете новую точку обслуживания.

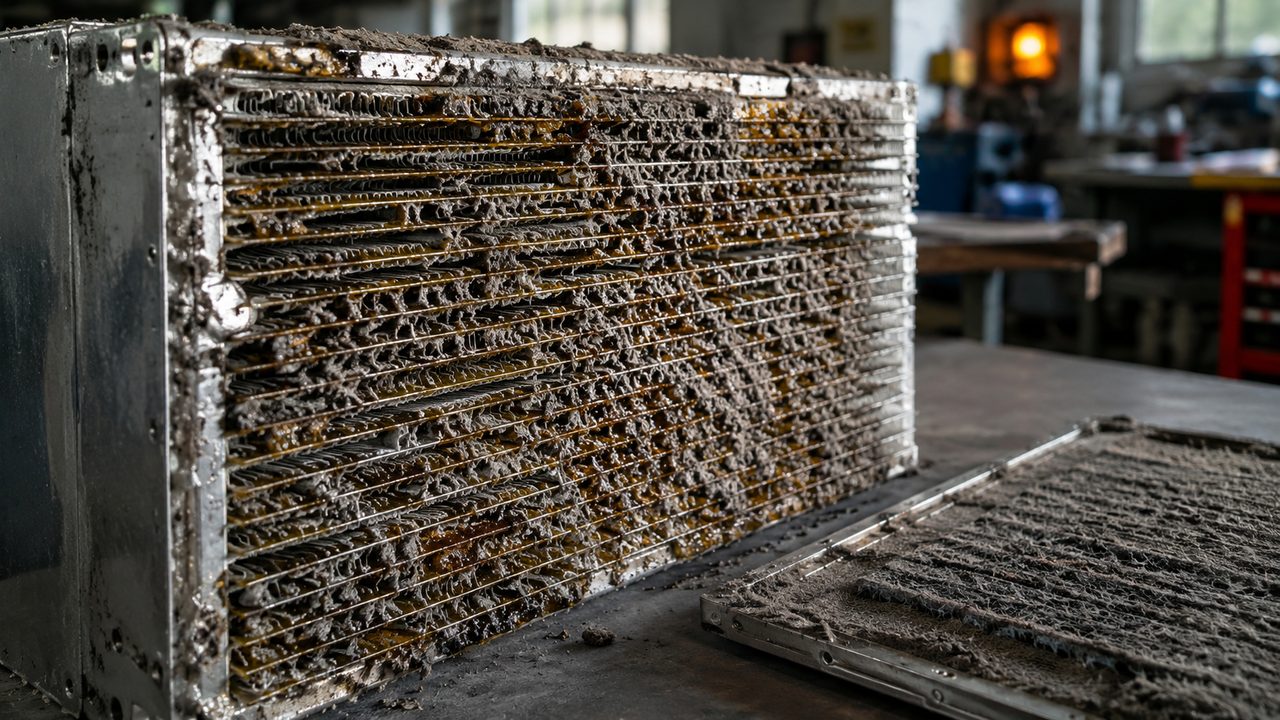

Пластины теплообменника, забитые порошковой пылью и смолистым налётом, рядом снятый предфильтр — fig.03 · за пару месяцев без предфильтра пластины забивает липкий налёт из порошка и конденсата летучих

Рекуператор окупается только при постоянной работе

Возврат тепла имеет смысл, когда печь работает много и вытяжка гонит воздух непрерывно, минимум 2 смены. Для печи на пару деталей в неделю рекуператор не отобьётся: он экономит киловатты пропорционально времени работы, а простаивающая печь ничего не выбрасывает и нечего возвращать. Сначала посчитайте наработку, потом решайте.

07 / отличиеЭто про тепло, а не про сбор порошка

Слово рекуперация путает две разные задачи. Есть сбор перепыла порошка: в кабине напыления мимо детали улетает 20–40% заряженного порошка, его ловят циклоном и возвращают в бункер. Это про сухой порошок и деньги на краску.

Рекуперация тепла вытяжки это про воздух и энергию. Теплообменник на горячей вытяжке возвращает тепловую энергию сбрасываемого потока, экономя электричество или газ. Порошок здесь не ценность, а помеха, он забивает пластины. Обе системы стоят на одной линии, но решают разное. Про возврат порошка в статье сбор перепыла порошка и рекуперация.

08 / сводкаТри способа вернуть тепло одной таблицей

Что выбрать, зависит от наработки печи и наличия зоны сушки. Начинают обычно с рециркуляции, она дешевле всего, потом добавляют рекуператор или связку с сушкой.

Способ	Что даёт	Минус
Пластинчатый рекуператор на вытяжке	возврат 40–70% тепла вытяжки в приток	забивается пылью, нужен фильтр и чистка
Частичная рециркуляция (80–90% по кругу)	−15–30% на удержании режима, почти даром	риск налёта летучих, нужен контроль сброса
Вытяжка на подогрев зоны сушки	даровое тепло сушки 60–120 °C	нужен теплообменник, чтобы не занести грязь

Окупаемость пластинчатого рекуператора с фильтром при работе в 2 смены и возврате 5–15 кВт·ч за смену выходит на 8–18 месяцев. Рециркуляция и связка с сушкой отбиваются быстрее, почти не требуя железа. Если печь уже утеплена и дверь уплотнена, тепло вытяжки это следующая по величине статья потерь, до которой стоит добраться: по утеплению корпуса смотрите статью чем утеплить камеру полимеризации.
