Какая кратность циркуляции воздуха нужна в камере полимеризации?

Ориентир 6–12 объёмов камеры в минуту, по практике около 10. Для камеры 8,6 м³ это 52–103 м³/мин. Меньше 6 обменов и расслоение по высоте не разбивается, больше 12 и растёт риск сдуть порошок плюс лишний расход электричества.

Какая скорость воздуха должна быть у детали?

До гелеобразования порошка не выше 2 м/с у поверхности. Непрокалённый порошок весит как тальк, при 3–4 м/с его сдувает с кромок и вертикальных стенок. После гелеобразования (через 3–5 минут прогрева) скорость можно поднять для лучшего теплообмена.

Зачем в камеру ставить воздуховоды со щелевыми соплами?

Чтобы горячий воздух выходил равномерно по всей длине камеры, а не одной струёй. Щель или ряд отверстий по всей высоте подающего короба раздаёт поток мягко, гася скорость. Без раздачи одна зона получает 4–5 м/с и сдув, другая застой.

Откуда забирать и куда подавать воздух в камере?

Забор сверху, где воздух перегрет (там копится самый горячий слой). Подача снизу или вдоль нижней трети боковой стенки. Такая схема ломает естественную конвекцию, которая иначе держит потолок на 30–50 °C горячее пола.

Рециркуляция или подмес свежего воздуха, что выбрать?

Для нагрева и выдержки только рециркуляция по замкнутому кругу без подмеса: греть уличный воздух с нуля расточительно. Свежий воздух нужен лишь для удаления продуктов газовыделения порошка, в объёме около 10–15% от циркуляции, лучше через отдельную вытяжку.

Куда ставить вентилятор конвекции в камере?

Крыльчатку в верхнюю зону, у забора горячего воздуха. Двигатель выносят за стенку в холодную зону через вал: внутри при 200 °C обмотка сгорит за несколько часов. Осевой вентилятор ставят прямо в стенку, центробежный на вход воздуховода-раздатчика.

Почему в одной зоне камеры порошок сдувает, а в другой недогрев?

Причина в неотрегулированной раздаче: подающий короб без заслонок гонит основной поток в ближнюю зону, дальняя остаётся в застое. Лечится заслонками (шиберами) на соплах и увеличением отверстий к дальнему концу короба на 20–30%.

Можно обойтись без воздуховодов, одним вентилятором в стенке?

На камере до 4–5 м³ с одноуровневой загрузкой да, осевой вентилятор перемешивает объём и без каналов. От 8–10 м³ и при загрузке в несколько ярусов нужен раздающий короб: иначе центр камеры прогрет, а углы и дальний торец отстают на 15–25 °C.

Главная / Воздушный тракт

Воздуховоды и рециркуляция воздуха в камере полимеризации

Короткий ответ

Горячий воздух гоняют по замкнутому кругу: забор сверху, где он перегрет, подача снизу через раздающий короб. Кратность обмена держат в диапазоне 6–12 объёмов камеры в минуту. Скорость у детали до гелеобразования оставляют ниже 2 м/с, иначе непрокалённый порошок сдувает. Щелевые сопла раздают поток по всей длине, вентилятор конвекции ставят вверху с двигателем за стенкой.

Порошок до полимеризации весит как тальк. Поток воздуха 4 м/с у кромки детали срывает его с вертикальных стенок ещё до того, как плёнка успеет расплавиться и прилипнуть. При этом тот же поток на 2 м/с прогревает металл ровно и ничего не сдувает. Вся инженерия воздушного тракта камеры сводится к одному компромиссу: гнать воздуха достаточно для равномерного прогрева, но не так резко, чтобы испортить покрытие.

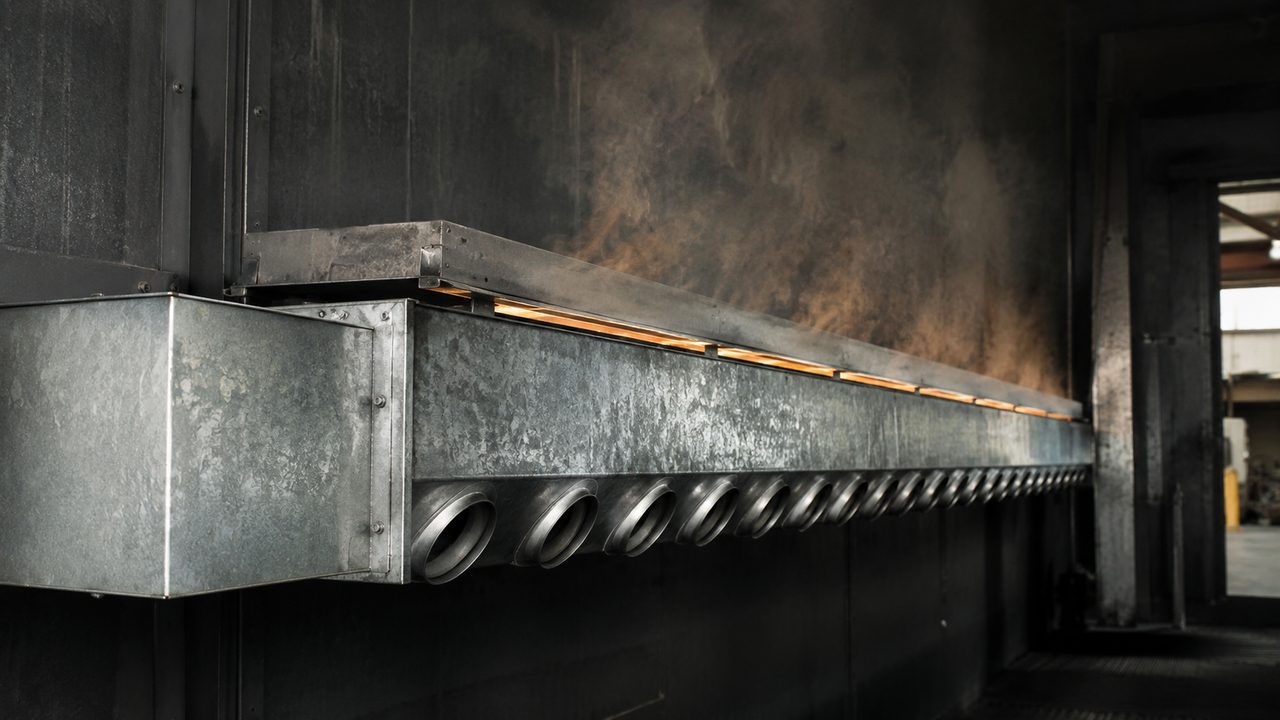

Раздающий воздуховод со щелевыми соплами вдоль боковой стенки камеры полимеризации — fig.01 — раздающий короб со щелевыми соплами вдоль стенки: поток выходит мягко по всей длине камеры

01 / контурСхема замкнутой рециркуляции

Воздух в камере ходит по кольцу. Вентилятор забирает перегретый слой у потолка, прогоняет его через зону ТЭНов (или горелки), подаёт вниз через раздающий короб, а снизу воздух опять поднимается к забору. Замкнутый контур не выпускает тепло наружу, поэтому камера держит температуру при разумной мощности нагревателей.

Без принудительного контура работает только естественная конвекция. Тёплый воздух легче холодного: при 200 °C его плотность около 0,75 кг/м³ против 1,2 кг/м³ при 20 °C. Он сам поднимается вверх и там копится. Разница «потолок–пол» без рециркуляции доходит до 30–50 °C: на уставке 190 °C это 215 °C под потолком и 165 °C у пола, обе цифры за рамками рабочего окна большинства порошков.

Зачем гонять воздух по кругу, если ТЭНы и так греют?

ТЭНы греют только воздух рядом с собой, дальше тепло расходится медленно и неравномерно. Рециркуляция разносит нагретый воздух по всему объёму за 3–5 минут, а без неё некоторые зоны прогреваются в разы дольше.

02 / забор и подачаОткуда брать и куда гнать воздух

Правило раскладки одно: забор ставят там, где перегрев, подачу там, где холодно. Перегрет воздух сверху, значит забор крыльчатки идёт в верхнюю зону камеры (потолок или верхняя треть боковой стены). Подача направлена вниз: на нижнюю боковую стену или на пол за зоной ТЭНов.

Если гнать снизу вверх, вентилятор только усилит естественную конвекцию, и перегретый слой у потолка уплотнится. Поэтому подача всегда идёт против подъёма воздуха: сверху вниз или горизонтально поперёк камеры от торца к торцу.

Горизонтальная схема для длинных камер

В камере длиной от 4 м вертикального контура мало: дальний торец остаётся в застое. Тогда делают горизонтальную раздачу: воздуховод по одной боковой стене с соплами, забор на противоположной. Поток идёт поперёк, охватывая весь ряд деталей.

Можно поставить забор и подачу на одной стенке?

Можно, но короткое замыкание потока опасно: воздух проскакивает от подачи к забору мимо деталей. Разносят их по диагонали, чтобы кольцо охватывало весь объём. Минимум по высоте между забором и подачей ставят 1 м.

03 / скоростьСкорость воздуха у детали

Критичный порог составляет 2 м/с у поверхности детали в фазе разогрева, пока порошок не оплавился. До гелеобразования плёнка держится на металле только электростатикой напыления, механически она почти не сцеплена. Струя 3–4 м/с сдувает её с кромок, ребёр и вертикальных плоскостей. В итоге появляются проплешины, тонкий слой в одной зоне, наплывы в другой.

После гелеобразования (первые 3–5 минут прогрева, когда порошок расплавился и растёкся) скорость можно поднять до 3–5 м/с: расплав уже держится на металле и высокая скорость только улучшает теплообмен. На камерах с автоматикой это делают частотником: на разгоне обороты вентилятора ниже, после гелеобразования выше.

Скорость у детали	Фаза	Что происходит
до 2 м/с	разогрев / гель	порошок держится
2–3 м/с	граница	риск на кромках
3–5 м/с	после гелеобразования	быстрый прогрев
более 5 м/с	любая	сдув, дефекты

Как узнать скорость воздуха внутри камеры?

Анемометром через приоткрытую дверь на холостом прогоне при 180 °C. Замер делают в нескольких точках у предполагаемого положения деталей. Термоанемометр с выносным зондом держит до 250 °C, обычный бытовой на 50 °C в горячую камеру совать нельзя.

04 / раздачаВоздуховоды и щелевые сопла

Раздающий короб превращает одну струю от вентилятора в мягкий поток по всей длине камеры. Конструкция простая: прямоугольный канал из оцинковки или нержавейки вдоль стены, с рядом отверстий или сплошной щелью на стороне, обращённой в камеру. Воздух в коробе движется под напором, а через сопла выходит на низкой скорости распределённо.

Главное правило: сечение короба должно быть больше суммарной площади сопел. Если наоборот, воздух вылетает из ближних отверстий струёй, а до дальних не доходит. Рабочее соотношение такое, что площадь всех сопел не больше 70% сечения короба. Отверстия к дальнему концу делают крупнее на 20–30%, компенсируя падение напора по длине.

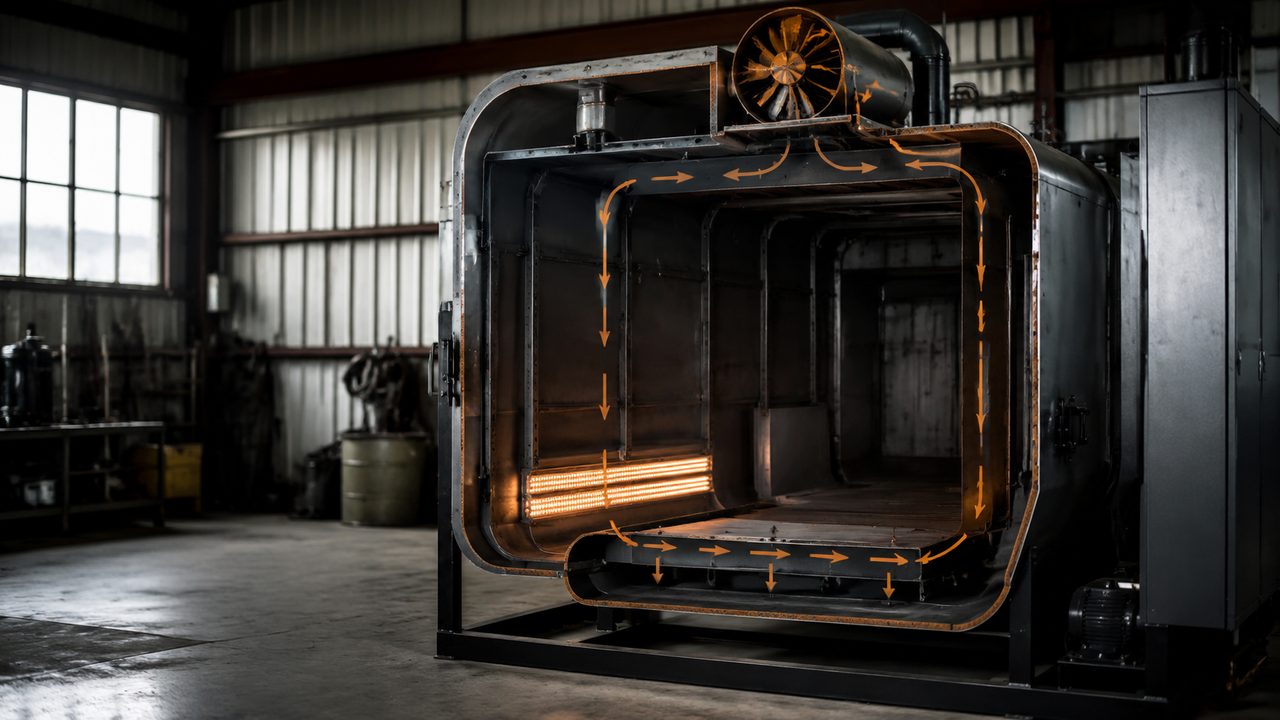

Разрез камеры полимеризации со схемой движения воздуха: забор сверху, подача снизу через короб — fig.02 — разрез камеры: забор перегретого воздуха вверху, зона ТЭНов, подача вниз через раздающий короб

Щелевые сопла удобнее круглых отверстий: сплошная щель шириной 10–20 мм по всей высоте короба даёт ровную завесу вместо точечных струй. Такая раздача мягче гасит скорость и меньше рискует сдуть порошок. На заводских камерах ставят регулируемые заслонки (шиберы) на каждой зоне сопел и подстраивают их по результатам замера, добиваясь одинакового потока по длине.

Из чего делать раздающий короб?

Оцинковка толщиной 0,7–1 мм для камер до 200 °C, нержавейка при более высоких режимах или частой эксплуатации. Оцинковка при 250 °C начинает выгорать (цинк испаряется около 419 °C, но налёт идёт раньше), для запаса берут нержавейку.

Какой шаг отверстий в коробе без щели?

Круглые отверстия диаметром 20–30 мм с шагом 30–40 см. Ближе к дальнему торцу диаметр увеличивают, чтобы выровнять расход. Суммарная площадь всех отверстий доходит до 70% сечения короба.

05 / кратностьСколько воздуха прогонять

Кратность циркуляции считают в объёмах камеры за минуту. Рабочий диапазон лежит в пределах 6–12 обменов, по практике целятся в 10. Для камеры 3×1,6×1,8 м (объём 8,6 м³) это 52–103 м³/мин расчётного расхода вентилятора.

Тонкость: паспортный расход крыльчатки измерен на холодном воздухе. При 200 °C плотность падает примерно в 1,6 раза, масса прогоняемого газа снижается. Крыльчатку берут с запасом 25–30% к расчёту. Меньше 6 обменов расслоение не разбивается, больше 12 растёт скорость у деталей и расход электричества без выигрыша по равномерности.

Объём камеры, м³	Расход (6 обм/мин)	Расход (10 обм/мин)
4	24 м³/мин	40 м³/мин
8,6	52 м³/мин	86 м³/мин
15	90 м³/мин	150 м³/мин
25	150 м³/мин	250 м³/мин

Осевой или центробежный вентилятор под воздуховод?

Осевой даёт большой объём при малом напоре, ставится прямо в стенку без каналов, подходит для перемешивания без короба. Центробежный (улитка) даёт напор и продавливает воздух через раздающий короб с соплами. Под воздуховод с раздачей нужен центробежный или мощный диагональный вентилятор.

06 / подмесРециркуляция или свежий воздух

При нагреве и выдержке воздух гоняют по замкнутому кругу без подмеса уличного. Причина простая: греть свежий воздух с 20 °C до 190 °C вместо повторного использования горячего значит перерасходовать энергию впустую. Каждый кубометр свежего воздуха уносит тепло в трубу.

Но порошок при полимеризации выделяет летучие продукты, их надо удалять. Норма подмеса и вытяжки составляет около 10–15% от объёма циркуляции, не больше. Свежий воздух не мешают с основным контуром: делают отдельную вытяжку под потолком с небольшим забором и организованный приток снизу. Так контур рециркуляции остаётся горячим, а газовыделение уходит.

Не путать вытяжку с рециркуляцией

Рециркуляция гоняет воздух внутри камеры, вытяжка выбрасывает малую часть наружу. Если сделать вытяжку слишком сильной (открытая труба большого сечения), камера будет постоянно подсасывать холодный воздух и не наберёт температуру. Вытяжной канал ставят с заслонкой.

Нужна ли вытяжка для электрической камеры?

Да, но небольшая: порошок газит при полимеризации независимо от типа нагрева. Для газовой камеры вытяжка обязательна и мощнее, там уходят ещё и продукты сгорания. Подробнее в отдельной статье про вытяжку и вентиляцию.

07 / проверкаКак проверить работу воздушного тракта

Готовность тракта проверяют двумя замерами на холостом прогоне при 180 °C. Первый замер на равномерность температуры: 5 точек (четыре угла на высоте 30 см и центр), норма разброса ±10 °C. Второй замер на скорость воздуха у мест подвески деталей: она должна быть ниже 2 м/с для фазы разогрева.

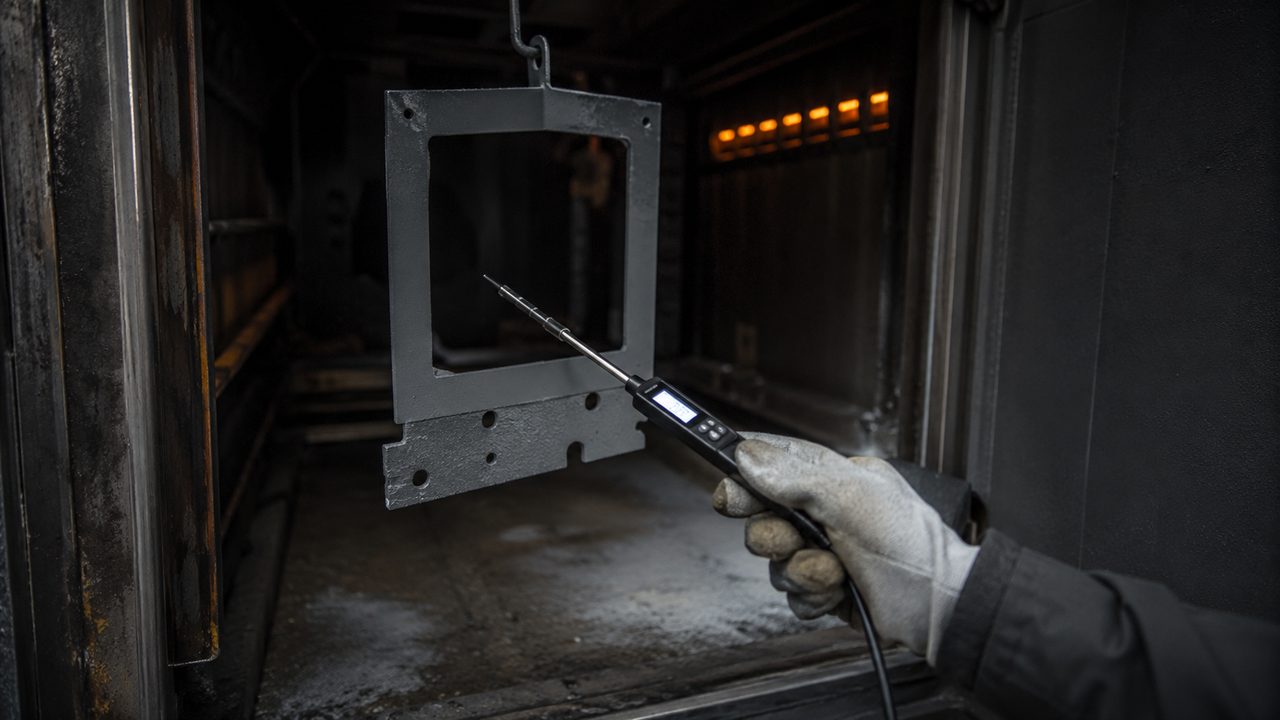

Замер скорости воздуха термоанемометром у детали внутри камеры полимеризации — fig.03 — замер скорости потока термоанемометром у подвешенной детали: проверка порога 2 м/с перед запуском

Если один угол выбивается по температуре на 20 °C, там мёртвая зона потока: сопло перекрыто, короб не достаёт до угла, или заслонка задушена. Если анемометр в какой-то зоне показывает 4–5 м/с, эту зону душат шибером, иначе порошок будет сдувать. Оба замера повторяют с реальной партией деталей, ведь масса и плотность загрузки перераспределяют поток.

Порошок сдувает только с одной стороны деталей. Почему?

Эта сторона обращена к соплу и ловит основную струю. Разворачивают подвес или гасят ближнее сопло шибером. Зазор между деталью и стенкой с соплами держат от 15–20 см, чтобы струя успевала растечься.

Камера держит ±10 °C, но покрытие всё равно неровное?

Проверяют скорость: равномерная температура при локальном сдуве на 4 м/с даёт тонкий слой в этой зоне. Раскладку деталей тоже: зазор между ними от 5–7 см, иначе воздух не обходит со всех сторон и появляются теневые зоны.
