Порошковая покраска сварной сетки и рабицы

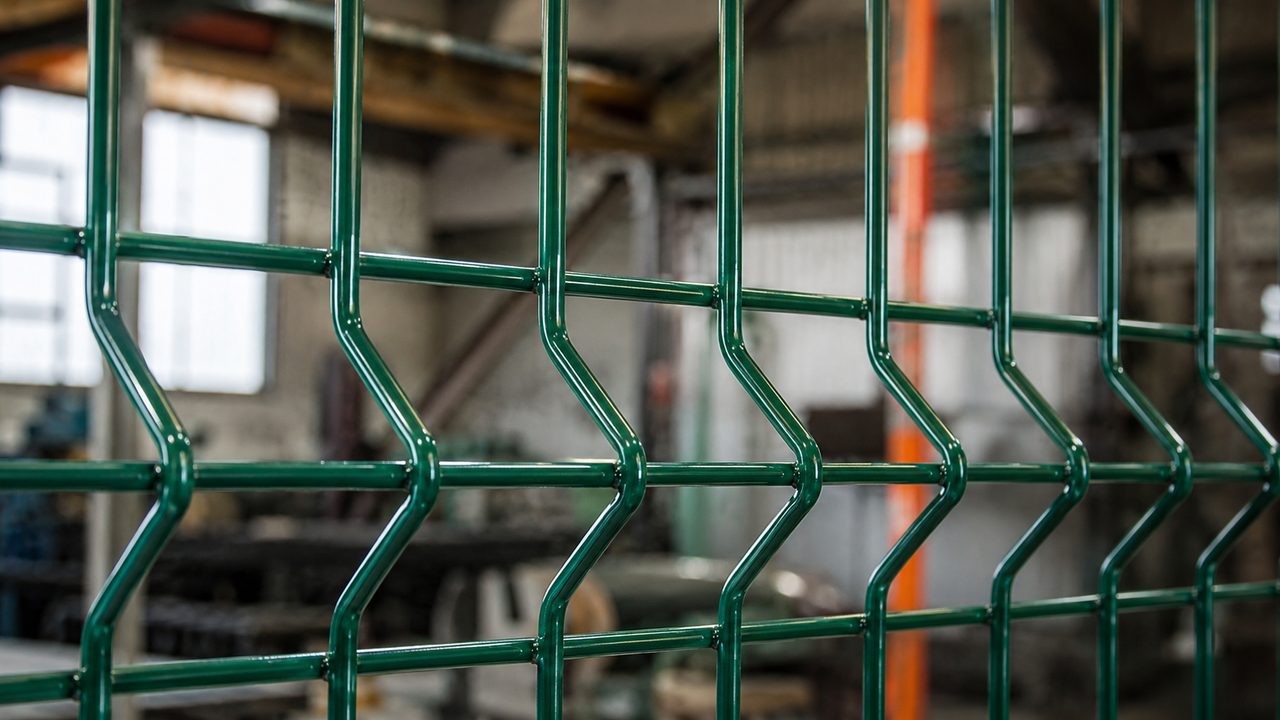

Сетка красится дороже листа при меньшей площади металла. Причина не в металле, а в геометрии: сквозь просветы улетает 40–70 % факела, трансфер-эффективность падает до 10–40 % против 60–70 % у листа. Плюс на десятках метров прутка и сотнях узлов на квадрат порошок липнет к рёбрам толсто, а в тень пересечений не затягивается. Толщину держат 80–120 мкм по прутку, напряжение снижают до 30–50 кВ, а тонкую рабицу кладут горизонтально, иначе при 180–200 °C она провиснет.
На квадратный метр сплошного листа при аккуратной работе уходит порядка 120–150 г порошка. На квадрат сварной сетки того же размера может уйти 300–400 г, хотя металла в сетке в разы меньше. Кто считает расход «по видимой площади» и по ней же выставляет цену, на сетке уходит в минус с первого заказа. Разберём, куда девается порошок, почему прутки залиты, а узлы лысые, и как не получить волну из провисшей рабицы.
Куда улетает порошок: считаем просветы и кромку
У сетки и просечно-вытяжного металла открытая площадь, то есть доля просветов, лежит в диапазоне 40–70 %. Это значит, что почти половина, а то и две трети распылённого факела проходит сквозь ячейки и не садится ни на что. Отсюда и низкая трансфер-эффективность: доля осевшего порошка от распылённого у сетчатых изделий 10–40 %, тогда как у сплошного листа 60–70 % и выше. Без рекуперации порошка из циклона красить сетку разорительно, весь пролёт надо ловить и возвращать.
Вторая беда это кромка. Порошок заряжен и тянется к рёбрам, где электрическое поле плотнее. У листа кромка это только периметр: у детали 1×1 м её примерно 4 м. У сетки кромкой работает каждый пруток по всей длине. Прикинем на сварной сетке с прутком 4 мм и ячейкой 50×50 мм.
| Параметр на 1 м² | Сплошной лист | Сетка 50×50, d 4 мм |
|---|---|---|
| Длина «кромок», тянущих порошок | ~4 м | ~40 м |
| Узлов-пересечений (теней Фарадея) | 0 | ~400 шт |
| Реальная площадь металла | 2 м² | ~0,5 м² |
| Трансфер-эффективность | 60–70 % | 10–40 % |
Смотрите на противоречие: металла у сетки вчетверо меньше, а расход выше. Потому что платите вы не за площадь металла, а за пролёт сквозь дыры и за краевой эффект на сорока метрах прутка. Считать цену и расход по видимой площади нельзя, нужен коэффициент на тип сетки. Логика денежного расчёта разобрана в разборе цены и расхода.
Краевой эффект и клетка Фарадея работают одновременно
На сетке два противоположных дефекта уживаются на одной детали. На выступающих прутках и рёбрах поле сильнее, порошок садится быстро и толсто. Набирается столько, что начинается обратная ионизация: слой сам отталкивает новый порошок, поверхность идёт рыхлой апельсинкой. А рядом, в тени пересечений плетения, поле экранируется. Это классическая клетка Фарадея: заряженную частицу в глубину узла просто не затягивает. Получается сетка, где прутки залиты с перебором, а стыки и внутренние углы ячеек голые.
Лечится это снижением заряда и терпением. Напряжение опускают до 30–50 кВ, чтобы поле стало мягче и порошок затягивало в узлы, а не сбивало на передние прутки. Дистанцию пушки увеличивают, факел ведут медленно, обязательно с двух сторон панели. Трайбо-пушки, где порошок заряжается трением, а не короной, на сетках заходят особенно хорошо: у них нет свободных ионов, которые и делают клетку Фарадея злее. Механика непрокраса в углах и тенях подробно в статье про клетку Фарадея и непрокрас углов.
Толщина на прутке: где плёнка тоньше всего
На сетке толщину меряют не по прутку в целом, а по его рёбрам, потому что именно там плёнка самая тонкая. Держать целятся в 80–120 мкм на плоских участках прутка. Тогда даже на острых рёбрах, куда порошок ложится хуже всего, остаётся 40–60 мкм реальной защиты. Если гнаться за экономией и класть 50 мкм по прутку, на рёбрах будет 15–25 мкм, и коррозия пойдёт именно с них, с самых заметных мест забора.
- замер толщиномером по прутку и отдельно по узлам, а не в одной точке;
- матовые и текстурные порошки на сетке кроют кромку ровнее глянца;
- под улицу схема грунт плюс верх, тонкий слой на кромке хуже держит УФ и влагу;
- острые заусенцы после сварки и резки скруглить, на них плёнка не держится вовсе.
Почему кромка всегда голоднее плоскости и сколько слоёв реально нужно, разобрано в материале про толщину и число слоёв. Если после камеры плёнка на прутках лущится, копайте в подготовку и заряд, а не в краску: механизм в разборе отслаивания.

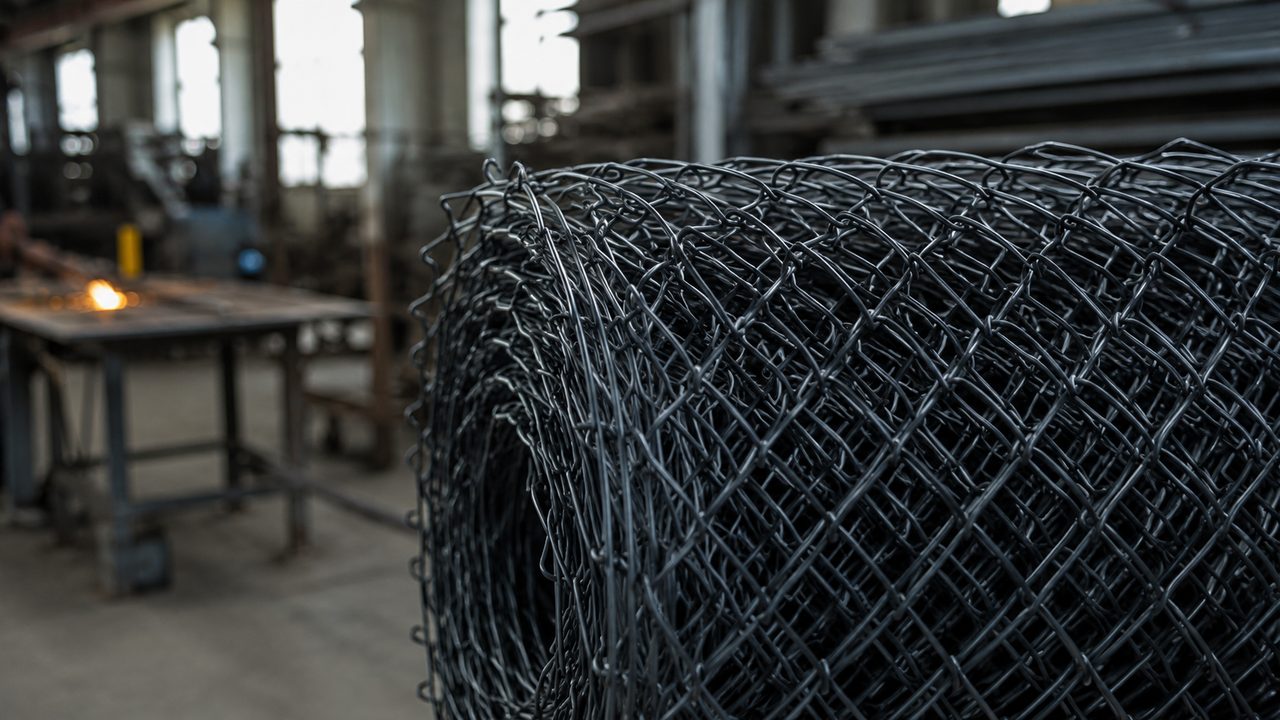

Рабица провисает: тонкая проволока и температура камеры
Рабица это отдельная головная боль. Проволока плетёнки тонкая, 2–3 мм, заполнение проекции металлом всего около 42 %, остальное просветы. При полимеризации деталь висит в камере 15–30 минут при 180–200 °C. Тонкая сталь на такой температуре теряет жёсткость и начинает провисать под собственным весом. Если рулон или карта висят за одну верхнюю кромку, низ вытягивается волной, витки в местах касания слипаются, и там, где проволока легла на проволоку, остаётся голый металл.
Выход в оснастке. Рабицу либо кладут горизонтально на решётку-поддон, либо натягивают в рамке-кондукторе с натяжной струной, чтобы вес распределялся на много точек, а не тянул за одну кромку. Подвес за десяток крючков вместо двух тоже снимает провисание. Логика подвеса длинных и мягких изделий та же, что для длинных негабаритных деталей, а сами схемы крепежа и заземления в статье про оснастку и подвесы.
Рабицу нельзя вешать «за верх и забыть». За 20 минут при 190 °C метровый свес вытянется на пару сантиметров волной, и низ карты пойдёт в брак. Раскладка горизонтально или натяг в рамке решают это без вариантов.
практика покраски плетёной сетки
Заземление и раскладка партии
Порошок держится на металле только пока деталь заземлена: заряженные частицы притягиваются к массе. У сетки контакт крючка с прутком точечный и легко теряется, особенно если крючок покрыт старой краской. Плохой контакт и рост непрокраса: деталь перестаёт «принимать» порошок, узлы и дальние прутки остаются голыми. Крючки зачищают до металла, точек подвеса делают с запасом, массу проверяют до покраски.
Второе это плотность загрузки. Сетки соблазнительно вешать впритык, чтобы прогнать больше за проход. Но плотный ряд сеток сам работает как одна большая клетка Фарадея: внутренние панели экранируют друг друга, и середина партии выходит недокрашенной. Между картами оставляют зазор, а если камера греет неравномерно, часть сеток недожжётся при том же таймере. Про перекос прогрева по объёму смотрите разбор неравномерного нагрева. Режим отверждения считают по массе металла, а не по воздуху: тонкая сетка выходит на температуру быстро, но толстый пруток и рамка отстают, детали в статье про температуру и время.
