Что такое эффект клетки Фарадея в порошковой покраске?

Заряд на проводнике сидит только на внешней поверхности, а силовые линии поля замыкаются по выступающим кромкам. Заряженный порошок летит вдоль этих линий и оседает на углах, а внутрь глубокого угла или щели поле почти не заходит. В итоге на кромке слой 100–120 мкм , а в глубине угла всего 15–20 мкм или голый металл.

Как настроить пистолет, чтобы прокрасить внутренние углы?

Сбросьте напряжение с рабочих 60–80 кВ до 40–60 кВ , а на сетках и решётках до 40–50 кВ . Частица берёт меньше заряда, поле у кромок слабее, порошок долетает глубже. На пистолетах с раздельным управлением задайте ток 20–25 мкА в зоне контроля.

Почему в углу порошок не держится, хотя кругом ложится нормально?

В глухом углу напряжённость поля падает, а из-за плотного облака ионов у кромок начинается обратная ионизация: осевший слой сам отталкивает новый порошок. Снаружи поле сильное и порошок садится, внутри слабое и облако ионов мешает. Лечится снижением кВ и тока плюс подача порошка в упор в карман.

Помогает ли трибостатический пистолет против клетки Фарадея?

Да, это радикальный приём. Трибопистолет заряжает порошок трением о фторопласт, свободных ионов у сопла почти нет, значит нет и облака, которое душит углы. Внешнего электрического поля пистолет не создаёт, поэтому порошок глубже заходит в карманы и решётки. Минус: скорость набора слоя ниже, чем у короны.

Какое заземление нужно, чтобы порошок шёл в углы?

Сопротивление детали на землю по NFPA 33 не выше 1 МОм , а по эффективности лучше держать в диапазоне 0–300 Ом . Проверяют мегомметром от подвеса до земли. Слой краски на крюке, окалина, жир на контакте поднимают сопротивление, деталь плохо стекает заряд и углы садят ещё хуже.

Что такое режим Faraday на пистолете и когда его включать?

Это заводской пресет, который сам режет напряжение и ток до значений порядка 40–50 кВ и ограничивает ионный поток. Включают на деталях с глубокими углами, коробах, радиаторах, сетках. Он экономит время: не надо вручную гонять кВ туда-сюда и переделывать перезаряженные кромки.

Можно ли греть деталь перед напылением, чтобы порошок сел в углы?

Да, это горячее напыление. Деталь прогревают до 40–60 °C (безопасный потолок 80–90 °C , выше идёт преждевременная сшивка), порошок налипает на тёплый металл в углах чисто термически, без помощи поля. Приём выручает на массивных деталях с глубокими карманами.

На каком расстоянии держать пистолет от угла?

Рабочая дистанция 20–30 см (около 8 дюймов ) от плоскости. У глубокого угла подходят ближе и бьют струёй прямо в карман коротким импульсом, механически задувая порошок туда, куда поле не тянет. Слишком близко нельзя: растёт риск пробоя и обратной ионизации.

Главная / Клетка Фарадея

Клетка Фарадея в порошковой покраске: почему углы и щели не прокрашиваются

Короткий ответ

Заряд сидит на внешней поверхности, силовые линии замыкаются по кромкам, и порошок летит на углы, а внутрь глубокого угла поле не заходит. На кромке слой 100–120 мкм, в глубине 15–20 мкм. Лечится снижением напряжения с 60–80 кВ до 40–60 кВ, током 20–25 мкА, режимом Faraday, трибопистолетом, задувом в упор и чистым заземлением ниже 1 МОм.

Красите сварной короб или радиатор, снаружи глянец ровный, а раскрыли ребро и внутри угла голый металл с тонкой пылью. Толщиномер на кромке показывает 100–120 мкм, а в глубине угла 15–20 мкм. Порошок не поленился, его туда не пустила физика: заряженная частица идёт вдоль силовых линий, а те огибают углубление и садятся на выступающие грани. Это эффект клетки Фарадея, и борются с ним не количеством порошка, а настройкой заряда и геометрией напыления.

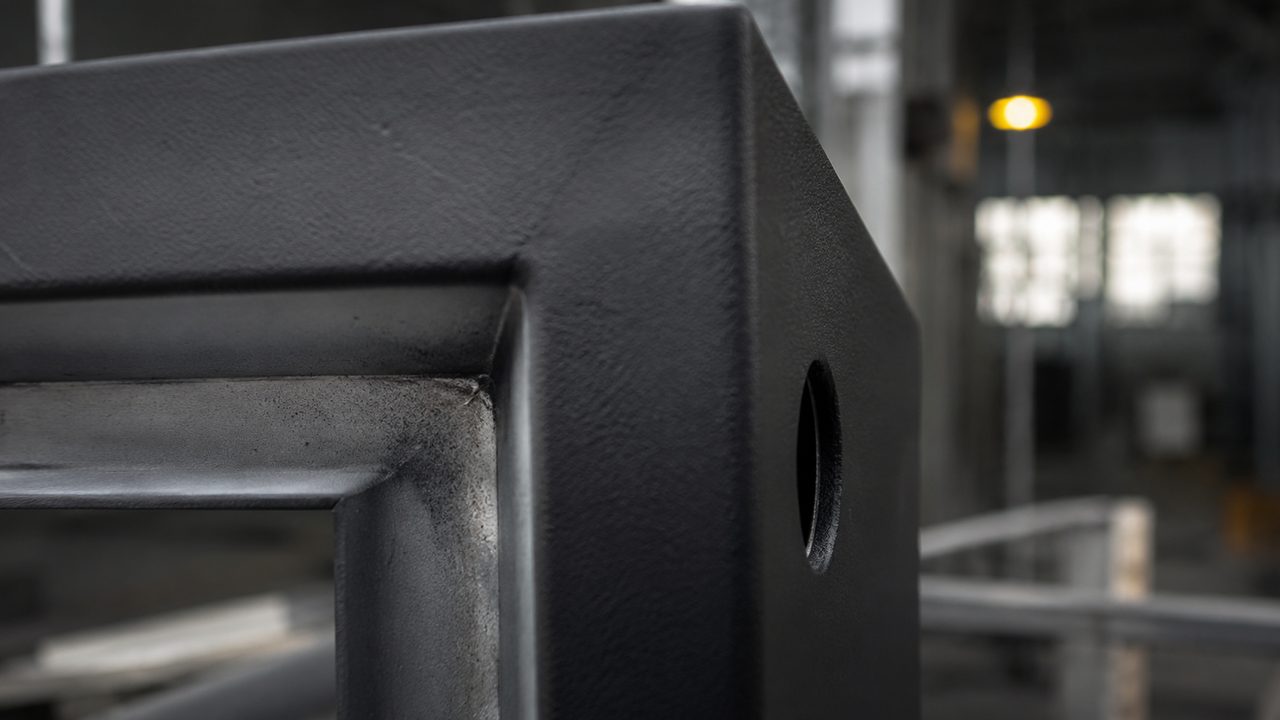

Макро внутреннего угла сварного короба: кромки прокрашены толсто, дно угла голое — fig.01 — внутренний угол: на кромках толстый слой, в глубине голый металл, классическая клетка Фарадея

01 / физикаПочему поле замыкается по кромкам, а не по дну угла

Деталь заземлена, пистолет даёт корону и заряжает порошок отрицательно. Между соплом и деталью встаёт электрическое поле, и заряженная частица не летит по прямой, а идёт вдоль силовых линий этого поля. Вот тут и кроется подвох. На проводнике заряд распределяется по внешней поверхности, а поле максимально там, где радиус кривизны мал: на острых кромках, углах, торцах. Силовые линии сгущаются у выступов и почти не заходят в глубину впадины.

Частица летит туда, где линий больше, то есть на кромку. Внутренний угол, глухой карман, ячейка решётки оказываются в зоне слабого поля, куда порошок не тянет. Чем глубже и уже углубление, тем слабее поле внутри. При ширине щели меньше её глубины поле в глубине падает в разы, и порошок не долетает вовсе.

Почему на плоской детали клетки Фарадея нет?

На плоскости силовые линии идут ровно и перпендикулярно поверхности, порошок садится равномерно. Проблема появляется только там, где геометрия создаёт впадину: угол, паз, отверстие, ячейка сетки. Плоскую панель как раз красят на максимуме кВ ради толстого равномерного слоя.

02 / диагностикаКак отличить клетку Фарадея от других непрокрасов

Прежде чем крутить настройки, убедитесь, что это именно клетка Фарадея, а не слабый заряд или плохое заземление вообще. Признак один и чёткий: непрокрас строго в геометрических впадинах, а на открытых поверхностях слой нормальный или даже избыточный.

Что видно	Причина
Голо только в углах и щелях, снаружи толсто	Клетка Фарадея, поле не заходит внутрь
Тонко по всей детали равномерно	Слабый заряд или высокое сопротивление земли
Порошок совсем не липнет нигде	Нет заземления, деталь не стекает заряд
Слой на кромке сыплется, пятнами провалы	Обратная ионизация, перезаряд кромок

Обратная ионизация часто идёт в паре с клеткой Фарадея. У кромок скапливается плотное облако ионов, осевший слой заряжается до предела и отталкивает новый порошок, вплоть до микропробоев в плёнке. Снаружи это рыхлый слой с оспинами, а угол всё равно голый. Если порошок не держится нигде, копайте заземление: почему порошок не липнет.

03 / напряжениеСнижение кВ: главный приём против клетки

Рабочее напряжение короны на плоскости 60–80 кВ. Для деталей с углами его сбрасывают до 40–60 кВ, а на сетках и мелких решётках до 40–50 кВ. Логика простая: при меньшем напряжении частица берёт меньше заряда, поле у кромок слабее, и порошок не так агрессивно отбрасывается геометрией угла. Он успевает залететь глубже, пока поле его не оттолкнуло.

Параллельно падает и облако ионов у сопла, а значит слабее обратная ионизация на кромках. Платить приходится скоростью: на низком кВ слой набирается медленнее, за проход садится меньше порошка. Поэтому деталь красят в два подхода: сначала низким кВ забивают углы, потом при желании поднимают напряжение и добирают плоскости.

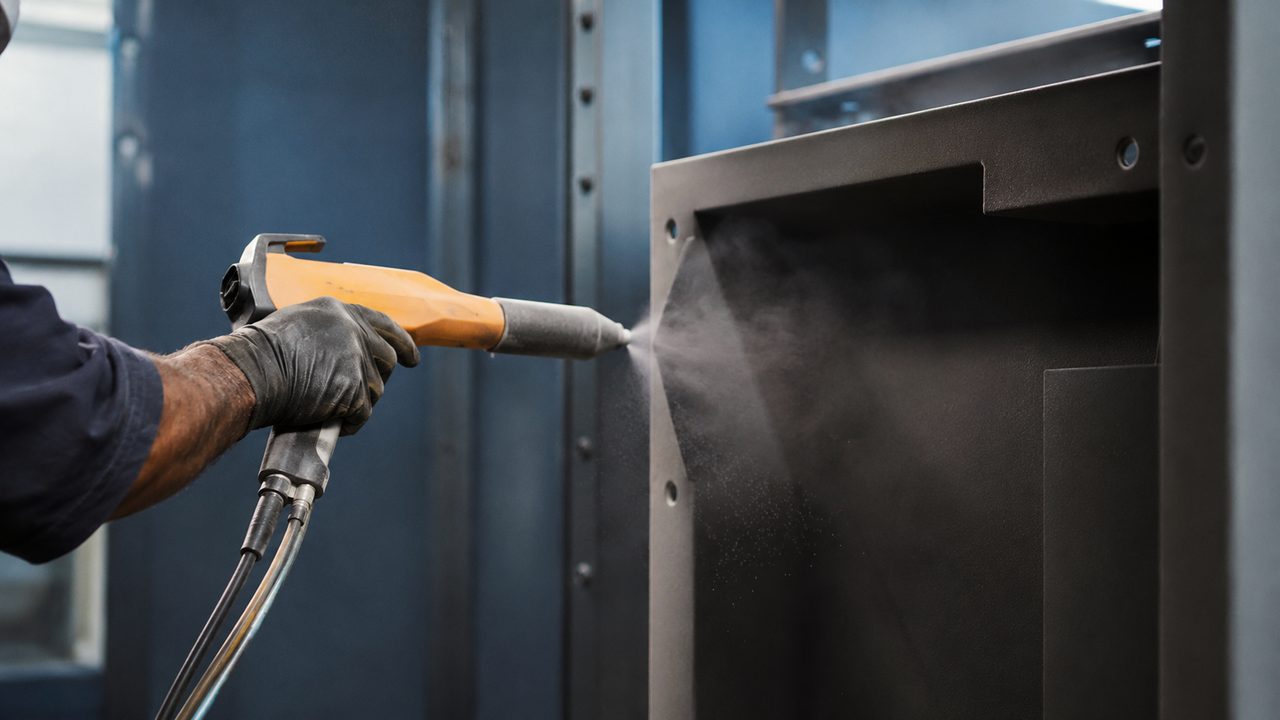

Оператор порошковым пистолетом бьёт струёй в глубину внутреннего угла металлического короба — fig.02 — задув в упор: на сниженном напряжении струю направляют прямо в карман, механически загоняя порошок вглубь

Не будет ли на низком кВ слишком тонкий слой на плоскости?

Будет, если красить всё на одном значении. Поэтому идут в два прохода: первым забивают углы на 40–50 кВ, вторым поднимают до 60–80 кВ и добирают открытые поверхности до нужной толщины. Толщину контролируют толщиномером по кромкам и в глубине.

04 / токТок контроля в микроамперах и режим Faraday

Напряжение задаёт силу поля, а ток в микроамперах задаёт, сколько ионов сыплется из короны. Именно избыток ионов душит углы через обратную ионизацию. На пистолетах попроще кВ и мкА связаны жёстко: крутишь напряжение, ток идёт следом, отдельно не выставить. Тогда остаётся один рычаг: снижать кВ.

На пистолетах с раздельным управлением ток задают напрямую. Для трудных зон ставят диапазон 20–25 мкА: этого хватает зарядить порошок, но облако ионов уже не такое плотное, чтобы запирать угол. Многие пистолеты имеют готовый пресет Faraday, который сам режет напряжение до 40–50 кВ и ограничивает ионный поток. Его включают на коробах, радиаторах, сетках, чтобы не гонять настройки руками и не переделывать перезаряженные кромки.

Задача	Напряжение	Ток контроля
Плоскость, первый слой	60–80 кВ	полный
Внутренние углы, короба	40–60 кВ	20–25 мкА
Сетки, решётки	40–50 кВ	ограничен, режим Faraday
Добор плоскостей вторым проходом	до 80 кВ	полный

05 / механикаДистанция, угол и задув в упор

Настройка заряда решает не всё, механика напыления не менее весома. Рабочая дистанция от сопла до плоскости 20–30 см, примерно 8 дюймов. У глубокого угла подходят ближе и бьют струёй воздуха с порошком прямо в карман коротким импульсом. Порошок туда загоняет уже не поле, а кинетика струи.

Угол атаки тоже важен. В карман целятся не в лоб к кромке, а под углом вдоль стенки, чтобы струя скользила по дну впадины. Дугообразное, обметающее движение пистолета заводит порошок в ячейки решётки. Если бить статично в одну точку, кромка перед карманом наберёт лишку и начнёт отталкивать остальное.

Порядок покраски детали с углами

Сначала на сниженном кВ задувают все внутренние углы, карманы и решётки в упор. Потом поднимают напряжение и обычным движением добирают открытые плоскости. Толщину проверяют толщиномером и в глубине угла, и на кромке: разброс не должен превышать норму по краске.

06 / заземлениеЗаземление детали через оснастку

Порошок садится, только пока деталь стекает заряд в землю. Плохой контакт убивает всю настройку: заряд копится на детали, поле у углов слабеет ещё сильнее, и клетка Фарадея усугубляется. По NFPA 33 сопротивление любого проводящего объекта в зоне напыления на землю не выше 1 МОм. По эффективности процесса разумнее держать в диапазоне 0–300 Ом.

Слабое звено это оснастка. Крюки и траверсы за смены обрастают слоем краски, он изолирует деталь. Правило простое: точки контакта крюка и подвеса чистят от краски и окалины до металла, а сопротивление от детали до земли периодически проверяют мегомметром. Один зачищенный крюк на партию порой чинит непрокрас углов лучше, чем любые пляски с кВ. Подробно про подвесы и контакт: оснастка, подвесы и заземление и заземление камеры.

Как проверить, что деталь нормально заземлена?

Мегомметром между деталью на крюке и контуром земли. Норма по NFPA 33 не выше 1 МОм, хороший рабочий диапазон 0–300 Ом. Если прибор показывает мегаомы, ищите слой краски на крюке, окалину или жир на контакте и зачищайте до металла.

07 / инструментТрибопистолет и ионизирующий воздух

Когда углы совсем глубокие, а короной их не взять даже на минимуме, меняют способ зарядки. Трибостатический пистолет заряжает порошок трением о фторопластовый ствол, свободных ионов у сопла почти нет. Раз нет облака ионов, нет и обратной ионизации, а раз пистолет не создаёт внешнего поля, порошок глубже заходит в карманы и ячейки. Расплата это скорость: слой набирается медленнее, чем короной. Разбор двух типов: пистолет корона или трибо.

Второй инструмент это ионизирующий воздух и корона-кольцо на сопле. Кольцо рассеивает избыток заряда у выхода, снижая обратную ионизацию у кромок. Ещё приём это горячее напыление: деталь греют до 40–60 °C (потолок 80–90 °C, выше пойдёт преждевременная сшивка), и порошок налипает на тёплый металл в углах термически, без помощи поля.

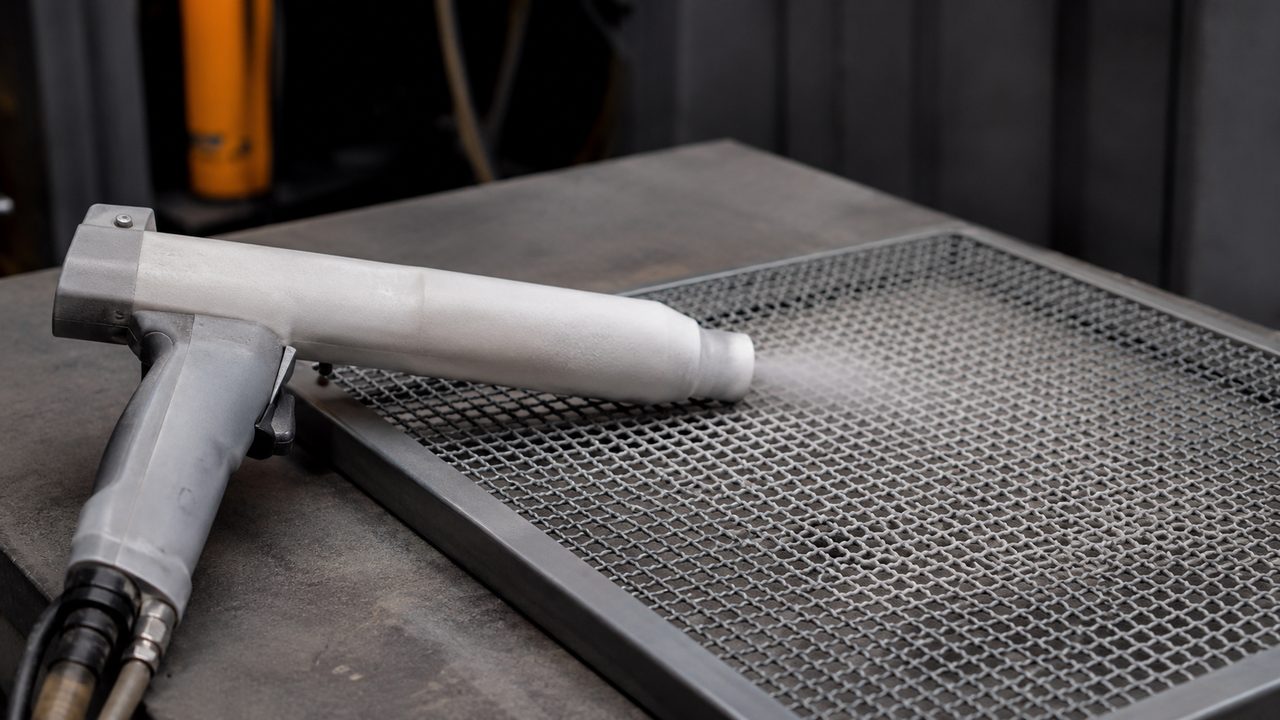

Трибостатический порошковый пистолет с фторопластовым стволом рядом с металлической решёткой — fig.03 — трибопистолет: заряд трением без облака ионов, порошок свободнее заходит в ячейки решётки

08 / таблицаСводка приёмов против клетки Фарадея

Идти лучше по порядку от простого к сложному: сначала заземление и напряжение, потом механика, и только если не хватило, менять инструмент.

Приём	Что делает	Значения
Снизить напряжение	Меньше заряд, слабее поле у кромок	40–60 кВ, сетки 40–50 кВ
Ограничить ток	Меньше ионов, меньше запирания угла	20–25 мкА
Режим Faraday	Пресет режет кВ и ток разом	около 40–50 кВ
Задув в упор	Кинетика струи вместо поля	ближе 20–30 см, импульсом
Чистое заземление	Деталь стекает заряд	≤ 1 МОм, лучше 0–300 Ом
Трибопистолет	Заряд трением, без ионного облака	нет внешнего поля
Горячее напыление	Термическое налипание в углах	40–60 °C, потолок 80–90 °C

Дефект один, а рычагов много, и почти все дешёвые: зачистить крюк и скинуть кВ решают большинство случаев. Трибопистолет и горячее напыление это тяжёлая артиллерия для углов, где глубина заведомо больше ширины. Проверяйте результат толщиномером в глубине впадины, а не на удобной кромке, иначе непрокрас всплывёт уже после полимеризации. Про другие дефекты: атлас дефектов поверхности.
