Порошковая покраска насосных станций и насосов
Насос красят не «в цвет», а под среду вокруг него. Чистая вода и сухая насосная в здании прощают полиэфир 60–80 мкм. Стоки, реагенты и кислый конденсат требуют эпоксида: грунт плюс верх, 80–120 мкм. Улица и приямок КНС это дуплекс цинк плюс полиэфир, до 50 лет. И поверх всего вибрация: на слабой адгезии плёнка сойдёт пластами за сезон, поэтому металл готовят дробеструем до Sa 2.5 с профилем, а не одним обезжириванием.

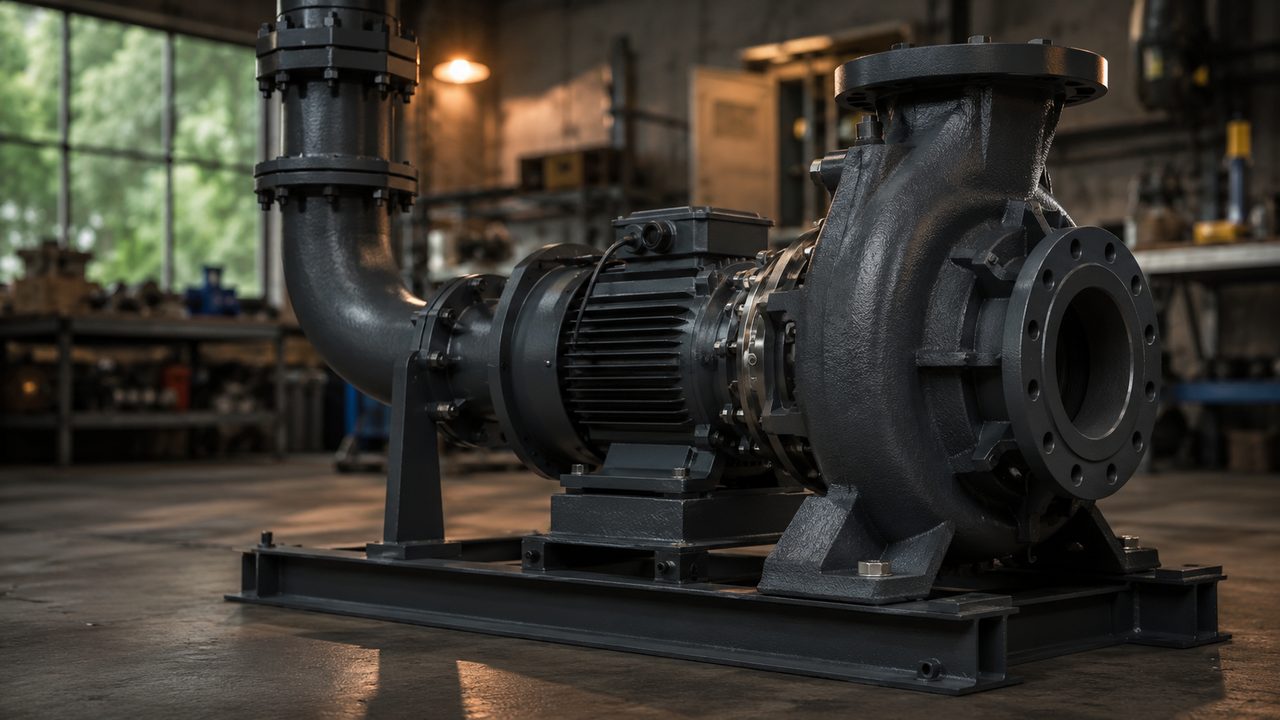

Чугунный корпус консольного насоса привозят на покраску с потёками ржавчины по фланцам, остатками старой эмали и жирной плёнкой от масла. Рядом сварная рама-основание из швеллера, обвязка из труб, клеммная коробка. Всё это узел, который сутками стоит во влаге, вибрирует и местами греется от перекачиваемой среды. Один и тот же порошок на все эти детали класть нельзя: чугун газит порами, рама держит вибрацию, а среда вокруг у каждой станции своя. Разберём, как под конкретную среду подобрать порошок и грунт, и почему у насоса адгезия важнее красивого глянца.
Развилка: какая среда вокруг насоса, такой и порошок
Первая ошибка на насосе это красить «универсальным полиэфиром» всё подряд. Полиэфир хорош на улице и под УФ, но по химии и абразиву проигрывает эпоксиду. А среда у насоса решает всё. Причём важна среда снаружи корпуса: осадки, конденсат, брызги реагентов, атмосфера приямка. То, что перекачивается внутри, плёнки снаружи не касается, но задаёт температуру корпуса. Отсюда развилка.
| Среда вокруг узла | Порошок и схема | Толщина |
|---|---|---|
| Чистая вода, ХВС, отопление, сухая насосная в здании | полиэфир, один слой | 60–80 мкм |
| Стоки, реагенты, кислый конденсат, химцех | эпоксидный грунт плюс эпоксидный верх | 80–120 мкм |
| Улица, приямок КНС, влажная яма | дуплекс: горячий цинк плюс полиэфир | цинк 70+ мкм, порошок 60–80 мкм |
| Химия плюс солнце (наружная обвязка) | эпокси-грунт плюс полиэфировый верх | 100–120 мкм |
Логика простая. Эпоксид держит щёлочь, кислоту, топливо, масла и сырую нефть, плёнка у него плотная и мало пропускает влагу. Его минус в одном: на солнце он мелит, выгорает и желтеет. Поэтому эпоксид на закрытые химические насосные ставят целиком, а на уличную обвязку прячут под верхний полиэфировый слой, который держит УФ. Разница смол подробно в разборе про эпоксидную и полиэфирную краску.
Почему вибрация убивает слабую адгезию
Насос вибрирует всегда. Дисбаланс рабочего колеса, обороты двигателя, гидроудары и кавитация дают постоянную знакопеременную нагрузку на корпус и раму. Для покрытия это работа на отрыв: плёнку тысячи раз в минуту чуть тянет и отпускает. Если она держится только за счёт химии обезжиренной поверхности, микротрещины по краям и на кромках растут, влага подлезает под плёнку, и через сезон покрытие сходит целыми лоскутами. На декоративной детали это косметика, на насосе это оголённая сталь под коррозией и разбалансировка.
Адгезию под вибрацию закладывают механически, а не химией. Металл дробеструят или пескоструят до чистоты Sa 2.5 и создают шероховатый профиль, в который плёнка вцепляется как в замок. Одно обезжиривание такого профиля не даёт, поэтому на вибронагруженном насосе оно не годится. Механизм отрыва подробно разобран в статьях про отслаивание краски и слабую адгезию.
- дробеструй до Sa 2.5 с профилем, а не гладкая зачистка;
- фосфатирование или нанокерамика как второй, химический замок плёнки;
- схема грунт плюс верх: два тонких эластичных слоя гнутся на вибрации, один толстый жёсткий трескается;
- красить в течение 4 часов после абразива, дальше сталь ржавеет и профиль забивается окислом.
Толстый одинарный слой на вибрации проигрывает связке грунт плюс верх. Жёсткая плёнка 150 мкм в один проход хрупка и колется по кромкам, а два слоя по 60–70 мкм работают эластичнее и держат отрыв.
практика покраски вибронагруженных узлов
Чугунный корпус газит: без дегазации будут кратеры
Литой чугунный корпус это отдельная забота. Чугун пористый, в порах сидит воздух, масло и влага, впитавшиеся за годы работы. При нагреве до 180 °C всё это расширяется и выходит через плавящуюся плёнку порошка наружу, лопаясь пузырями. На поверхности остаются кратеры, наколы и точечные проколы, покрытие в брак. То же самое, что происходит на плохо подготовленном литье в разборе про дегазацию литья.
Лечится прогревом. Корпус ставят в камеру без порошка и держат при 200–230 °C около 30–60 минут: газ и остатки масла выходят через открытую поверхность, лопаться нечему. Потом корпус остужают до режима напыления и красят штатно. Пропустить этот шаг на старом промасленном насосе значит гарантированно получить рябую плёнку. Про сам режим отверждения по массе есть разбор температуры и времени.
Массивный чугунный корпус и тонкий шкаф управления греются с разной скоростью, поэтому режим считают по металлу, а не по воздуху в камере. Толстое литьё выходит на 180 °C дольше тонкого листа, и если гнать по таймеру камеры, сердцевина корпуса недожжётся, а коробка перегреется и пожелтеет. Мерят пирометром или термопарой по детали, как в материале про контроль температуры детали.
Рама и обвязка: где коррозия начинается первой

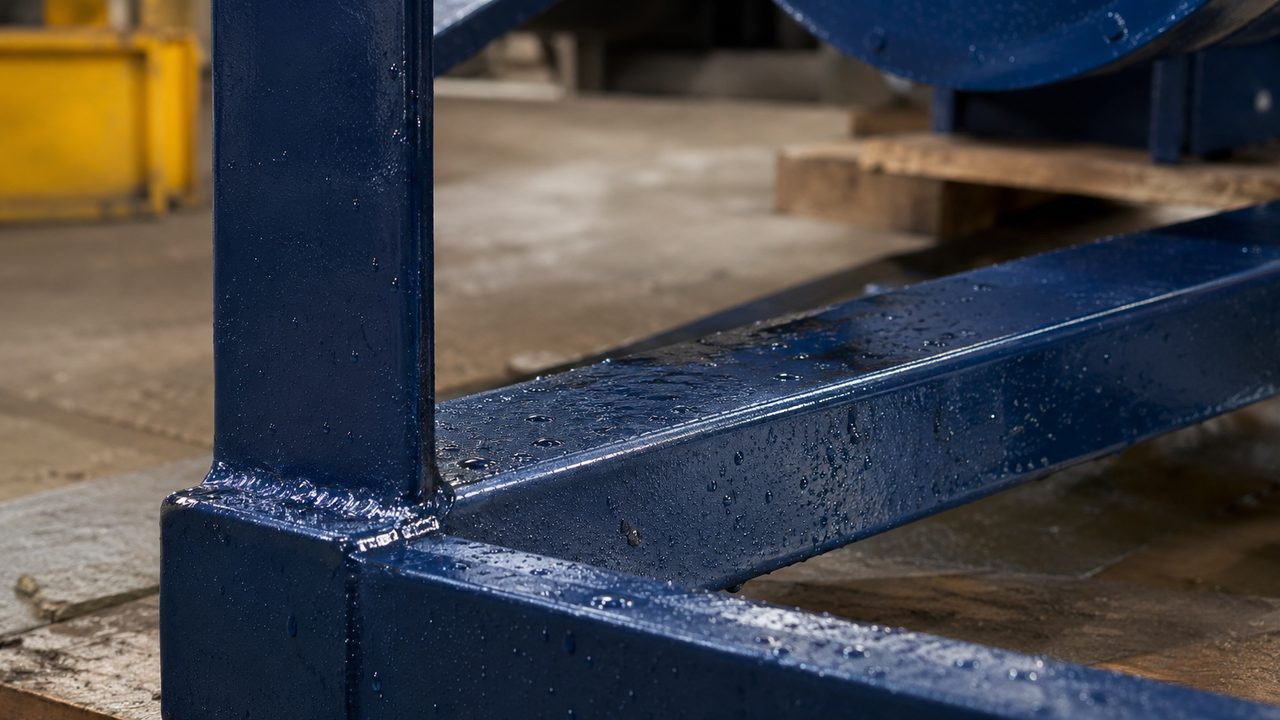

Рама-основание кажется простой сваркой из швеллера или профтрубы, но именно она обычно ржавеет раньше корпуса. Причина в сварных швах и закрытых полостях. Непроваренный или нечищеный шов даёт микрощель, куда затекает влага и держится там, а окалина у шва плохо принимает грунт. Отсюда порядок работ по раме.
- зачистить сварные швы, убрать окалину, брызги, острые кромки скруглить;
- заглушить или продуть закрытые полости профтрубы, чтобы внутри не копился конденсат;
- дробеструй всей рамы до профиля, обезжиривание, грунт;
- под химию и стоки эпокси-грунт, под улицу цинконаполненный грунт;
- верхний слой по среде, полимеризация по массе рамы.
Подготовка швов это не формальность: на них концентрируется и коррозия, и напряжение от вибрации, поэтому подготовка сварных швов вынесена в отдельный разбор. Для уличных КНС и рам в приямке хорошо работает цинконаполненный грунт: он защищает сталь электрохимически там, где плёнку всё-таки пробьёт скол. Логика послойной защиты в статьях про цинкнаполненный грунт и дуплекс цинк плюс порошок.
Конденсат и точка росы: холодный корпус мокнет постоянно
Насос, качающий холодную воду, сам становится холоднее воздуха вокруг. Как только температура корпуса опускается ниже точки росы, на нём осаждается конденсат, и корпус стоит мокрым круглые сутки, даже когда в помещении «сухо». Это худший сценарий для покрытия: постоянная плёнка воды ищет любую щель в адгезии. Тут выигрывает эпоксид с его низкой влагопроницаемостью и толщина ближе к 120 мкм. Про напыление и влажность есть отдельный разбор точки росы.
Обратный случай это горячие насосы. Перекачка горячей воды или масла греет корпус до 60–90 °C постоянно. Для эпоксида с рабочим окном −60…+120 °C это нормально. А вот на паровых и масляных линиях выше 120 °C обычный эпоксид и полиэфир поплывут по цвету, там нужен термостойкий кремнийорганический состав. Проверять температуру среды до выбора краски обязательно, иначе идеально положенное покрытие сдаст за месяц не от влаги, а от нагрева.
