Что нельзя красить порошком на мотоцикле?

Нельзя красить посадки подшипников (рулевая колонка, ось маятника, колёсные ступицы), резьбовые отверстия, поверхности под сальники и запрессовку, рабочую поверхность тормозного диска. Порошок даёт слой 60–120 мкм, и на посадках это ломает геометрию: подшипник не встанет или встанет с натягом. Эти зоны маскируют заглушками и шпильками до голого металла.

При какой температуре запекают раму мотоцикла?

Полиэфирный порошок полимеризуют при 180–200 °C по металлу, выдержка 10–15 минут после прогрева. Тонкая трубчатая рама массой 12–18 кг выходит на режим за 20–30 минут. Выше 200 °C поднимать температуру не нужно: стали это не даёт ничего, а риск поводки растёт.

Можно ли повести раму при порошковой покраске?

Да, тонкостенную раму со стенкой 1,5–2,5 мм повести можно, но не из-за температуры как таковой, а из-за неравномерного нагрева и внутренних напряжений от сварки. Профилактика: равномерный прогрев камеры, подвес без зажимов и нагрузки, медленное остывание в камере. При 180–200 °C и ровном нагреве нормальная рама не ведётся.

Как маскировать резьбу и посадки подшипников?

Резьбовые отверстия закрывают высокотемпературными силиконовыми заглушками или вкручивают болт заподлицо. Посадки подшипников рулевой и маятника защищают длинной резьбовой шпилькой с двумя большими шайбами и гайками. Плоские крепёжные поверхности — высокотемпературным скотчем. Всё это держит до 200 °C.

Нужно ли дегазировать литые детали перед покраской?

Литой алюминий (кронштейны, крышки, диски) содержит микропоры. При нагреве газ выходит сквозь непросохшую плёнку и даёт кратеры 0,5–2 мм. Перед покраской деталь отжигают вхолостую при 200 °C 20–30 минут, дают остыть, потом красят. Кованые и стальные детали дегазации не требуют.

Сколько слоёв нужно на раму: грунт, цвет, лак?

Для мото раму часто делают в два-три слоя: цинк-фосфатный или эпокси-грунт, затем цвет, при желании лак. Каждый слой — своя полимеризация. Суммарная толщина 150–250 мкм. Грунт даёт коррозионную защиту, критичную для рамы под дождём и реагентами; на диски и кронштейны иногда хватает одного слоя цвета.

Как снять старую краску с рамы перед порошком?

Основной способ — пескоструй: он снимает старую краску, ржавчину и флюс у сварных швов, заодно вскрывает трещины. По стали абразив обычный, по литому алюминию — корунд помельче и умеренное давление. После пескоструя раму промывают горячей мыльной водой, продувают внутренние трубы сжатым воздухом и обезжиривают.

Главная / Мото

Порошковая покраска мотоцикла: рама и детали

Короткий ответ

Порошком на мото красят раму, маятник, диски, кронштейны, дуги и подножки. Не красят и маскируют: посадки подшипников, резьбу, узлы с сальниками, рабочую поверхность тормозного диска. Режим — 180–200 °C, выдержка 10–15 мин по металлу. Литьё перед покраской дегазируют отжигом при 200 °C.

Порошок ложится слоем 60–120 мкм за проход, и это первое, обо что спотыкаются новички: там, где маляр по мокрому дал бы 30 мкм, порошок наращивает вдвое-втрое больше. На плоскости незаметно. На посадке подшипника рулевой этот слой означает, что чашка не встанет или встанет с перекосом. Поэтому работа с мото начинается не с пистолета, а с решения: что красим, а что закрываем до голого металла.

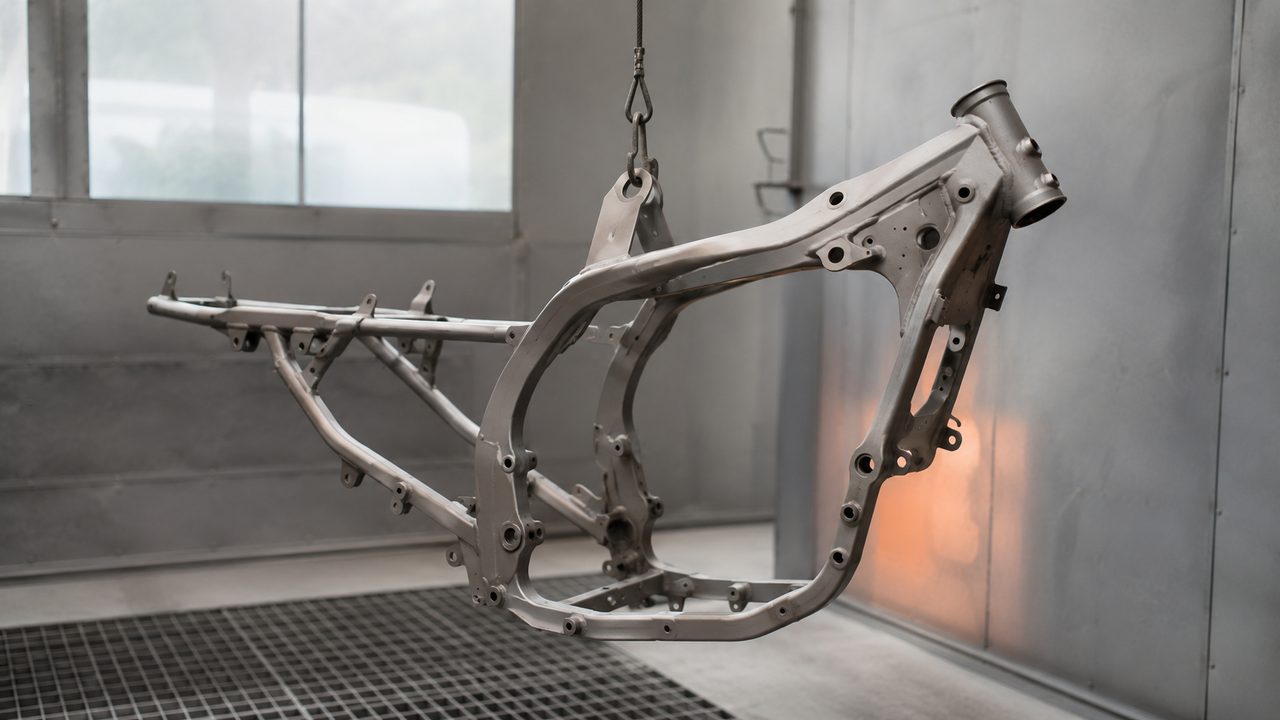

Голая рама мотоцикла на подвесе в камере полимеризации после пескоструя — fig.01 — рама после пескоструя, посадки маятника и рулевой закрыты шпильками, готова к грунту

01 / да и нетЧто можно и что нельзя красить порошком

Делим детали мотоцикла на три группы: красим свободно, красим с оговорками, не красим совсем.

Деталь	Порошок	Условие
Рама, подрамник	да	маскировать посадки рулевой и маятника
Маятник	да	закрыть ось и посадки сайлентблоков
Литые/штампованные диски	да	литьё дегазировать, закрыть посадку подшипника
Кронштейны, дуги, подножки	да	резьбу под болты маскировать
Перья вилки	с оговоркой	только при снятых сальниках, не красить зону хода штока
Посадки подшипников	нет	голый металл, шпилька/заглушка
Резьбовые отверстия	нет	болт заподлицо или силикон
Тормозной диск (рабочая часть)	нет	красить нельзя, только ступицу двухсоставного

Логика простая: если поверхность несёт нагрузку в паре с другой деталью по точному размеру (подшипник, сальник, запрессовка, трение тормоза) — порошок туда не идёт. Всё, что просто снаружи и работает на вид и защиту от коррозии, красится.

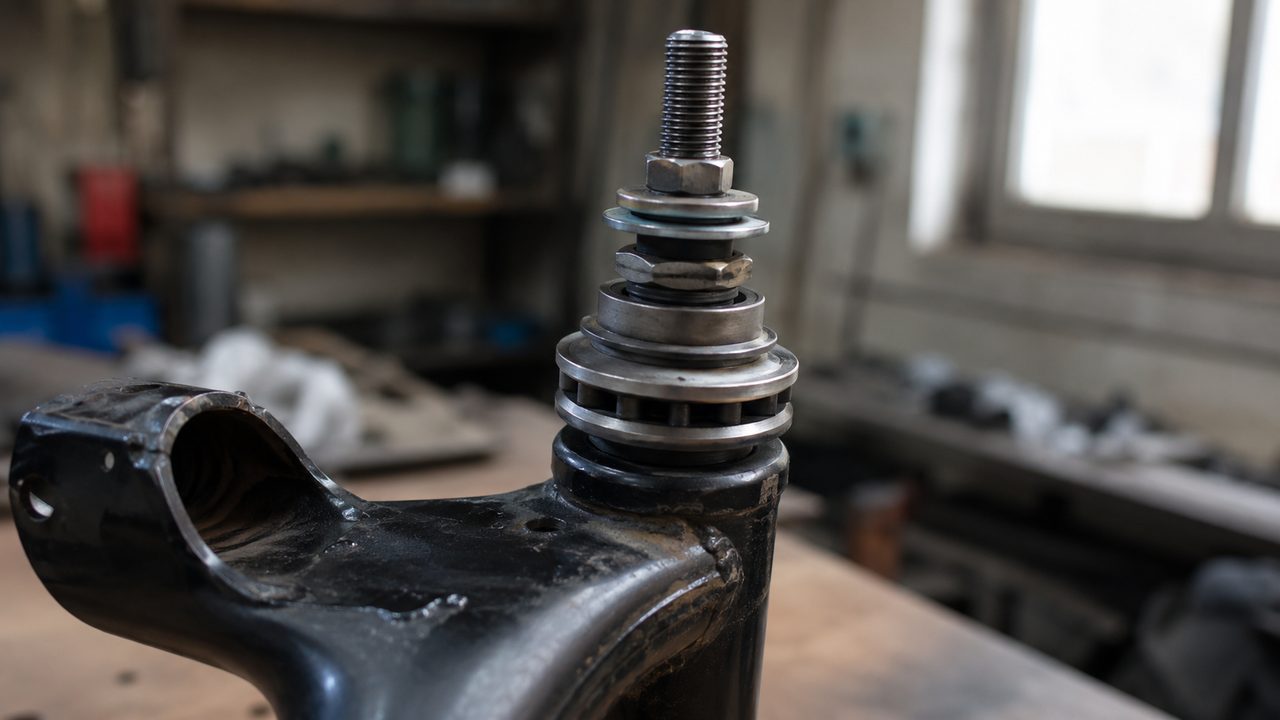

Маскировка посадки подшипника рулевой колонки резьбовой шпилькой с шайбами — fig.02 — посадка рулевой закрыта шпилькой и большими шайбами по торцам, порошок на поясок не заходит

Можно ли красить порошком перья вилки?

Наружную часть трубы — можно, но только сняв сальники и не заходя на зеркальную зону хода штока и на посадку сальника. Практически проще снять перья и красить отдельно телескопические трубы аккуратно с маскировкой. Слой порошка 80–100 мкм на рабочей поверхности убьёт сальник за первую же поездку.

02 / разборкаПорядок снятия навесного

Рама едет в печь на 180–200 °C. Всё, что при этой температуре плавится, горит или теряет свойства, снимается заранее: двигатель, бак, сиденье, проводка, пластик, резинки, каждый болт и гайка. Оставить хоть один сайлентблок или гидравлический элемент — значит достать из камеры оплавленную деталь.

Порядок обычный, снизу вверх по узлам: колёса, тормоза, вилка и маятник, потом двигатель, потом навесное и проводка. Дальше два варианта по подшипникам рулевой и маятника: либо выпрессовать их совсем, либо плотно замаскировать посадочные места. Выпрессовка чище, но если подшипники в порядке, хватит грамотной маскировки шпилькой.

Фотографируйте разборку

Голая рама после покраски выглядит незнакомо: непонятно, где какой кронштейн и как шла проводка. Снимайте каждый узел до снятия и подписывайте пакеты с крепежом. При обратной сборке это экономит часы.

Обязательно ли снимать двигатель ради покраски рамы?

Да. Мотор нагрев 180–200 °C переживёт, но сальники, резинки, проводка и краска на нём — нет, а полости двигателя нельзя как следует обезжирить и пескоструить на раме. Плюс порошок ляжет на сам мотор. Рама красится только голой, без исключений.

03 / подготовкаСнятие старой краски и обезжиривание

Пескоструй снимает всё сразу: старую краску, ржавчину, флюс у сварных швов. Побочный плюс — на очищенном металле видно трещины и коррозию, которые под краской не разглядеть. По стальной раме работают обычным абразивом, по литому алюминию (диски, кронштейны) — корундом помельче и умеренным давлением, иначе мягкий металл получит глубокие риски.

После пескоструя раму промывают горячей мыльной водой, ополаскивают и сушат под нагревом. Отдельный пункт, про который забывают: продуть все внутренние трубы и полости сжатым воздухом. Абразив и пыль набиваются внутрь рамы и потом высыпаются на свежее покрытие в камере. Финал — обезжиривание растворителем.

Химический смыв по мото работает хуже: рама сложной формы, в узлах смыв не достаёт, ржавчину не берёт. Пескоструй остаётся основным методом. Подробнее — в статье об удалении старой краски.

Чем обезжирить раму после пескоструя?

Растворителем без масляных остатков: уайт-спирит для порошка не годится (оставляет плёнку), берут ацетон или специализированный обезжириватель. Протирать в одном направлении чистой салфеткой, не круговыми движениями, каждую зону новой стороной ткани. Причины плохой адгезии из-за загрязнений разбираем в статье про адгезию.

04 / маскировкаРезьба, посадки и наплыв слоя

Маскировка на мото — половина качества работы. Порошок нельзя стереть с посадки после запекания, только счистить абразивом, а это уже брак геометрии.

Резьбовые отверстия. Высокотемпературные силиконовые заглушки под нужный диаметр, они держат до 200 °C и не спекаются с порошком. Альтернатива — вкрутить болт заподлицо, но тогда торец болта прокрасится и резьбу придётся прогонять метчиком.

Посадки подшипников рулевой и маятника. Классическая схема: длинная резьбовая шпилька через посадку, две большие шайбы по торцам, две гайки. Шайбы закрывают посадочный поясок, порошок туда не заходит. То же для оси маятника.

Плоские крепёжные поверхности (площадки под двигатель, кронштейны тормозного суппорта) — высокотемпературный скотч. VIN-номер на раме тоже маскируют: перекрашивать его нельзя.

Наплыв на контактных точках

Даже при маскировке на кромках посадок нарастает слой. Упоры маятника, места стыка рама-мотор, поверхности сталь-по-стали после покраски зачищают до чистого металла диском Scotch-Brite 120 grit в бормашине. Иначе 100–200 мкм порошка на стыке дадут люфт или перекос при сборке.

Чем закрыть резьбу, если нет силиконовых заглушек?

Вкрутить стальной болт нужного размера заподлицо с поверхностью. После запекания болт выкрутить, резьбу прогнать метчиком, чтобы снять попавший на первые витки порошок. Способ рабочий, но заглушки быстрее: не надо потом чистить каждое отверстие. Тему маскировки целиком разбираем в отдельной статье про термоскотч и заглушки.

05 / литьёДегазация алюминия и термонагрузка

Литые детали мотоцикла — диски, крышки, кронштейны — содержат микропоры, оставшиеся от литья. При нагреве до 160–180 °C газ в порах расширяется и прорывается сквозь ещё жидкую плёнку порошка. На поверхности остаются кратеры 0,5–2 мм, рассыпанные равномерно. Перекрасить сверху не помогает: газ пойдёт снова.

Решение — дегазация: деталь прогревают вхолостую при 200 °C в течение 20–30 минут без краски, дают остыть, только потом красят. Отжиг выгоняет газ заранее, и в рабочем цикле пор для кратеров уже не остаётся. Стальная рама, кованые детали и штампованные диски дегазации не требуют, там пор нет.

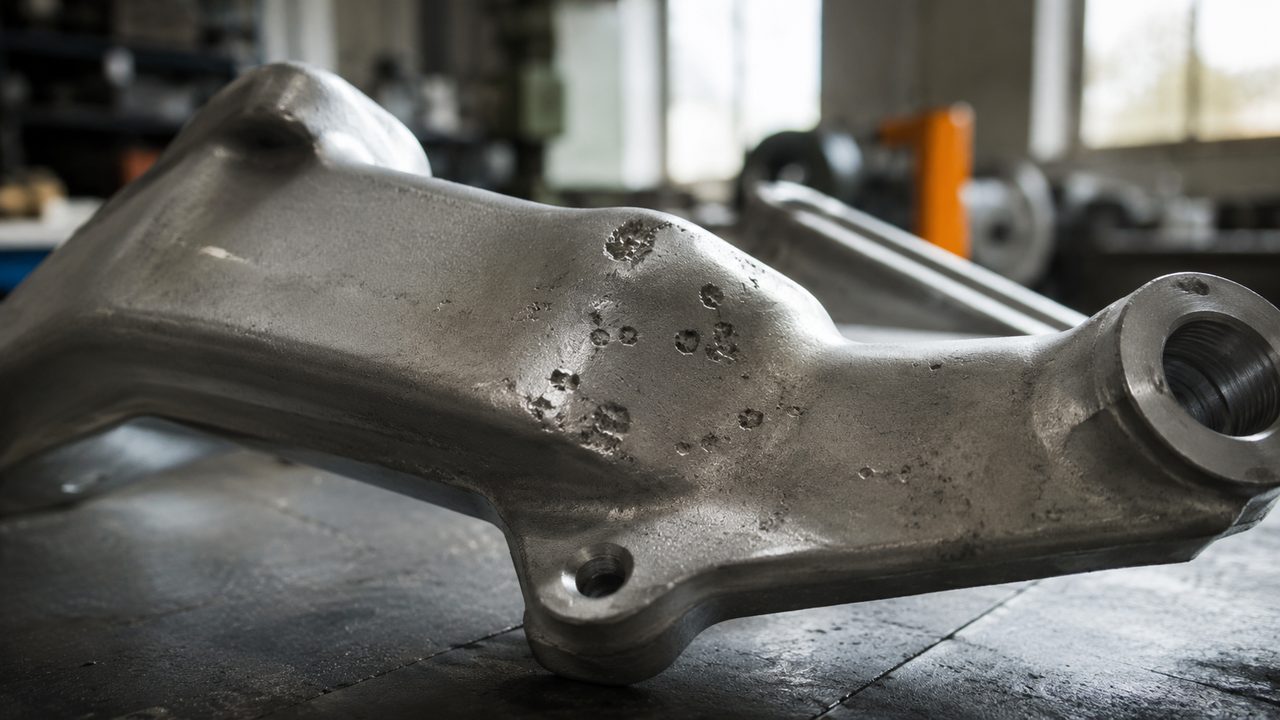

Кратеры на литом алюминиевом кронштейне мотоцикла от невыполненной дегазации — fig.03 — кратеры на литье: газ из пор вышел в плёнку, деталь не отожгли перед покраской

По термонагрузке предел такой: литой диск выше 250 °C теряет прочность, структура сплава меняется необратимо. Режим 180–200 °C до этого не доходит, но при сбитой уставке терморегулятора деталь можно испортить как изделие. Подробности по литью — в профильной статье, контроль температуры металла — через пирометр.

Почему на литом кронштейне после покраски пузыри?

Это дегазация: газ из пор алюминия вышел в непросохшую краску. Деталь не отожгли перед покраской. Исправление: снять покрытие, прогреть кронштейн вхолостую при 200 °C 30 минут, охладить, красить заново. Кратеры и пузыри как дефект разбираем отдельно.

06 / слоиДвухслойка: грунт, цвет, лак

Рама под открытым небом ловит дождь, пыль и дорожные реагенты. Одного слоя цвета для коррозионной защиты мало, поэтому мото-раму делают в два-три слоя.

Схема: цинк-фосфатный или эпоксидный грунт первым слоем, затем цвет, при желании лак сверху. Каждый слой полимеризуется отдельно. Грунт даёт барьер от коррозии в местах сколов, что для рамы важнее блеска. Суммарная толщина трёх слоёв — 150–250 мкм. На диски и мелкие кронштейны часто хватает одного слоя цвета толщиной 80–120 мкм.

Если поверх готового порошка нужно нанести ещё слой (например, лак после цвета встык), предыдущий слегка шлифуют абразивом 400–600 grit для сцепления. По толщине и числу слоёв — отдельный разбор, по выбору типа краски — статья про типы порошка.

Обязательно ли грунтовать раму или можно сразу цветом?

Для мото-рамы грунт желателен: она эксплуатируется под влагой и реагентами, а при сколе до металла грунт тормозит коррозию под покрытием. Для сухих гаражных байков или выставочных проектов можно и одним цветом, но на дорожном мотоцикле грунт окупается стойкостью. Грунт + цвет + лак даёт максимум защиты.

07 / поводкаРиск повести тонкую раму

Тонкостенная трубчатая рама (стенка 1,5–2,5 мм) при нагреве может повести. Причина не в температуре как таковой: сталь при 180–200 °C свойств не теряет. Ведёт от неравномерного нагрева и высвобождения внутренних напряжений, оставшихся после сварки рамы. Металл, зажатый напряжением, при прогреве отпускает, и геометрия чуть плывёт.

Что снижает риск: равномерный прогрев камеры без локальных горячих зон, подвес рамы свободно, без зажимов и подвешенных грузов, которые тянут в одну сторону, и медленное остывание прямо в камере, а не вынос на холод. Резкий перепад температуры провоцирует деформацию сильнее, чем сам нагрев.

Равномерность нагрева здесь важнее всего: если один участок рамы греется на 30–40 °C сильнее другого, разница напряжений и даёт поводку. Как выровнять поле температур — в статье про вентилятор и нагрев, режим и выдержку — по таблице температуры и времени.

Как избежать поводки рамы в камере?

Три правила: равномерный нагрев (перепад по камере не более 15–20 °C), свободный подвес без зажимов и грузов, медленное остывание в камере. Не превышать 200 °C. Толстостенные рамы круизеров практически не ведёт, риск реален для лёгких спортивных и старых тонкостенных рам.
