При какой температуре красят велосипедную раму порошком?

Стандартный режим полимеризации 180–200 °C с выдержкой 12–20 минут по металлу детали. Для стальной рамы это без вопросов. Для алюминиевой держат нижнюю границу 180 °C и минимальную выдержку, потому что дальше начинает страдать термообработка. Карбон в этот диапазон вообще не заводят.

Можно ли красить порошком алюминиевую раму?

Можно, но осторожно. Алюминиевая рама обычно из сплава 6061 или 6082 в состоянии T6, и штатные 180–200 °C уже подходят к порогу, где термообработка начинает деградировать. По замерам сплав 6082-T6 после 235–240 °C за 8–10 минут терял около 15,5 % прочности (предел прочности падал с 290 до 245 МПа). Красят на 180 °C, коротко, один раз.

Почему нельзя красить карбоновую раму порошком?

У эпоксидной матрицы карбона температура стеклования обычно около 120 °C, у высокотемпературных смол 160–200 °C. Полимеризация порошка идёт при 180–200 °C, то есть выше точки, где связующее размягчается. Рама теряет геометрию и прочность. Карбон красят только жидкими системами холодной или низкотемпературной сушки.

Поведёт ли тонкую раму при полимеризации?

Риск есть, потому что стенка велотрубы всего 0,7–1,5 мм, а у батированных труб в середине 0,4–0,5 мм. Ведёт не сама температура, а перекос: если один конец рамы греется на 20–30 °C сильнее другого, трубу тянет. Спасает плавный выход на режим и равномерный обдув, а не скорость.

Как замаскировать каретку и рулевой стакан при покраске рамы?

Резьбу каретки и посадочные поверхности рулевого закрывают термостойкими силиконовыми заглушками и колпачками, выдерживающими 200 °C. Дропауты, резьбу под петух и тормозные крепления тоже закрывают. После покраски резьбы прогоняют плашкой и метчиком, а торцы каретки зенкуют, иначе слой 60–100 мкм не даст собрать раму.

За что вешать раму в камере полимеризации?

За рулевой стакан или подседельную трубу на прочном крюке, вертикально. Так рама висит по своей оси, тонкие трубы не нагружены на изгиб и меньше ведёт при нагреве. Крюк цепляют за жёсткий узел, а не за перо или тонкую перемычку. Заземление обязательно, иначе порошок ляжет неровно.

Испортит ли покраска прочность алюминиевой рамы?

При корректном коротком режиме на 180 °C потеря минимальна: сплав 6061-T6 начинает терять предел текучести только с 200–250 °C в зависимости от скорости нагрева. Опасны перегрев, долгая выдержка и повторные проходы. Сплавы 7075 и 2024 чувствительнее и перестариваются почти сразу, их лучше не греть.

Нужно ли снимать старую краску с рамы полностью?

Да, до металла. Старый слой при 180–200 °C вспучивается и даёт кратеры под новым покрытием. Раму пескоструят или обжигают, но у алюминия обжиг ограничен по температуре из-за той же термообработки. Про способы есть отдельный разбор удаления старой краски.

Главная / Покраска изделий

Порошковая покраска велосипедной рамы: режим и подвес

Короткий ответ

Велорама это тонкая труба стенкой 0,7–1,5 мм и три разных материала под один процесс. Сталь красят спокойно при 180–200 °C. Алюминий держат на нижней границе 180 °C и минимальной выдержке, потому что при 235–240 °C сплав 6082-T6 терял около 15,5 % прочности. Карбон в камеру не заводят вообще: его смола размягчается уже с 120 °C. Резьбы каретки, рулевого и дропаутов закрывают термостойкими заглушками, раму вешают за рулевой стакан или подседельную вертикально.

Разница между «покрасили раму» и «повели раму» это 20–30 °C перекоса по длине камеры. Кареточный узел массивный, верхняя труба тонкая, и при неравномерном нагреве тонкую тянет раньше. Поэтому режим для велорамы это не «выставил 200 и забыл», а выбор нижней границы, скорости выхода и точки подвеса. Разберём по металлам и по узлам.

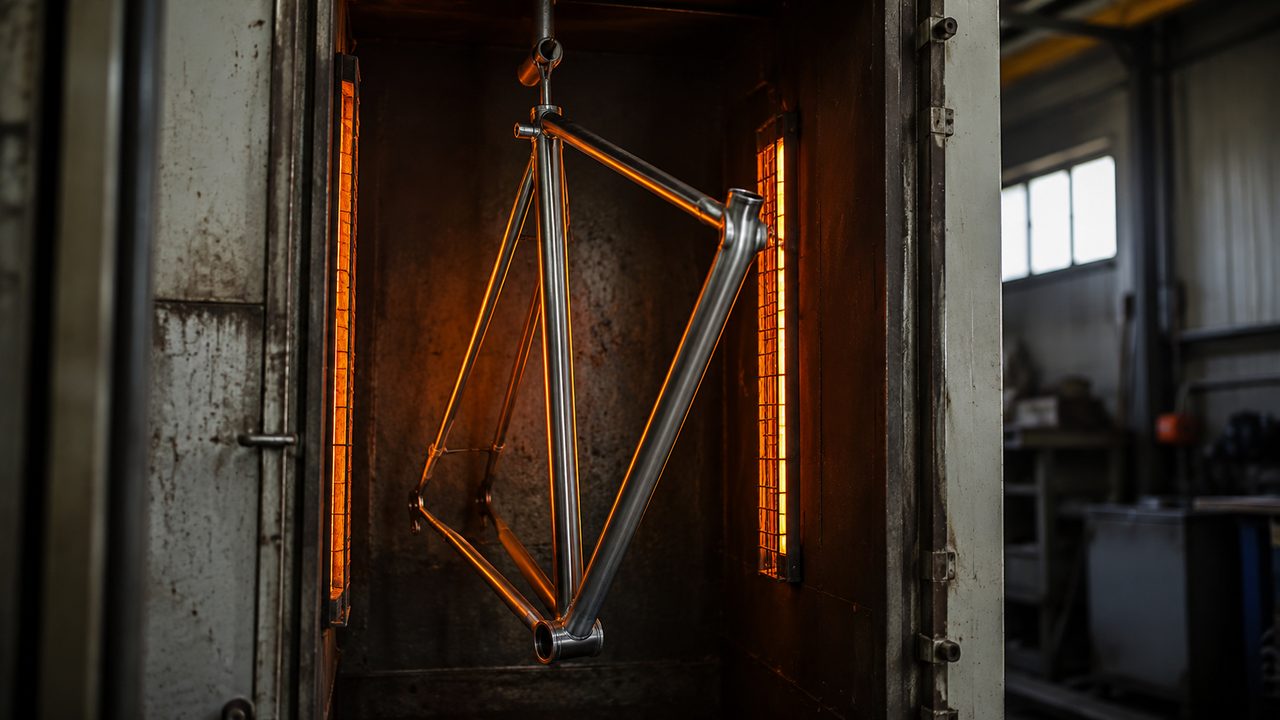

Стальная велосипедная рама навешана в камере полимеризации, тонкие трубы, свечение ТЭНов по стенкам — fig.01 — стальная рама в камере: тонкие трубы, режим держат по металлу детали, а не по воздуху

01 / металлСталь, алюминий, карбон: три разных допуска

Первый вопрос перед покраской это из чего рама. От материала зависит, можно ли её вообще заводить в камеру и на какую температуру. Сталь и хромоль терпят весь штатный диапазон полимеризации и ведут себя предсказуемо. Алюминий терпит, но у самой границы своей термообработки. Карбон не терпит совсем.

Стальная рама это простой случай: металл держит 180–200 °C без последствий для прочности, коробление грозит только от грубого перекоса. Алюминиевая рама почти всегда в состоянии T6, закалена и искусственно состарена, и именно это состояние боится нагрева. Карбоновая держится на эпоксидной смоле, которая размягчается раньше, чем порошок успеет спечься.

Как понять, стальная рама или алюминиевая?

Магнит: к стали и хромолю липнет, к алюминию и карбону нет. Алюминий легче и трубы толще визуально. Если рама лёгкая, магнит не держит, а стенка на вид тонкая и глянцевая под лаком, это скорее всего карбон, и в камеру ему нельзя. Смешанные сплавы разбирает материал про полимеризацию алюминия и литья.

02 / режимРежим по тонкой трубе, чтобы не повело

Тонкая стенка велотрубы это и плюс, и минус. Плюс в том, что деталь быстро прогревается насквозь и выходит на режим за минуты. Минус в том, что она так же быстро реагирует на любой перекос температуры. Ведёт трубу не абсолютная величина нагрева, а разница между её концами. Если кареточный узел массой в полкило греется медленно, а верхняя труба уже раскалилась, между ними возникает напряжение, и раму тянет винтом.

Лечится это не температурой, а темпом. Раму выводят на режим плавно, дают ей прогреться равномерно и только потом отсчитывают выдержку. Выдержку считают по металлу детали, а не по датчику воздуха: пока массивная каретка не догрелась, порошок на ней недопечён. Пирометром проверяют разброс по трубам, норма по объёму камеры ±2 °C, брак и риск коробления идут от ±5 °C и выше.

Почему рама ведёт, если сталь держит 200 °C?

Держит равномерный нагрев, а не перекос. Массивная каретка и тонкая труба греются с разной скоростью, и в переходный момент между ними до 20–30 °C разницы. Эта разница создаёт внутреннее напряжение, которое и тянет трубу. Помогает плавный выход и обдув, механику разбирает статья про коробление металла при нагреве.

03 / алюминийОтпуск T6: где алюминий теряет прочность

У алюминия штатный режим полимеризации и допустимая температура металла почти совпадают, запас между ними мал. Сплавы 6061 и 6082 в состоянии T6 получают прочность за счёт искусственного старения, а нагрев это старение продолжает и переводит в перестаривание, то есть металл размягчается. По прямым замерам сплав 6082-T6 после 235–240 °C за 8–10 минут терял около 15,5 % прочности: предел падал с 290 МПа до 245 МПа.

Штатные 180–200 °C ниже этого порога, и в этом спасение. Сплав 6061-T6 начинает терять предел текучести с 200–250 °C в зависимости от скорости нагрева, поэтому корректно состаренная рама при коротком цикле на 180 °C почти не деградирует. Правило простое: нижняя граница температуры, минимальная выдержка, ни одного повторного прохода. Сплавы 7075 и 2024 чувствительнее, перестариваются почти сразу и в камеру их лучше не заводить.

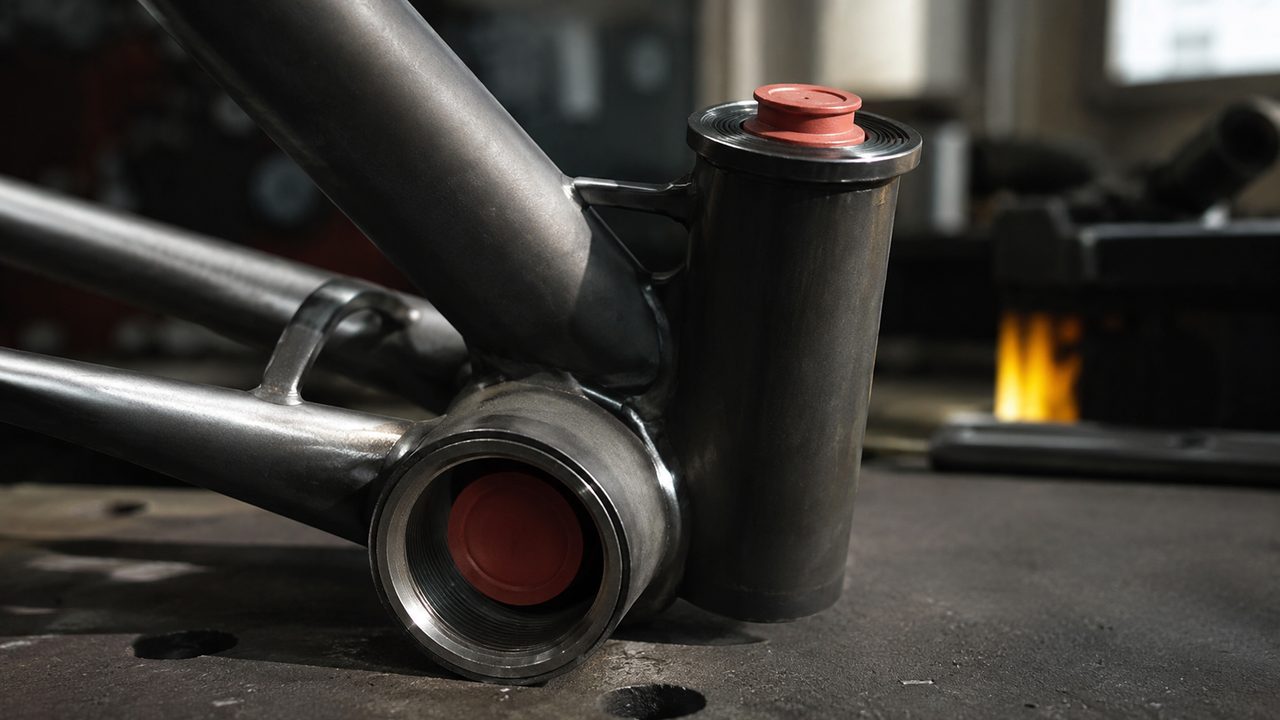

Крупный план кареточного узла и рулевого стакана велорамы с термостойкими силиконовыми заглушками и маскировкой резьбы — fig.02 — кареточный узел и рулевой в термостойких заглушках: резьбу и посадки держат чистыми под слой краски

Опасность повтора

Каждый повторный цикл на 200 °C добавляет к тепловой истории металла, два-три прохода суммируются и уводят прочность вниз сильнее, чем один. По алюминию красят с первого раза и не гонят раму в печь по кругу «ради ровного слоя».

04 / карбонПочему карбоновую раму в камеру нельзя

Карбон отсекается ещё до вопроса о режиме. Рама держится не на металле, а на эпоксидном связующем между волокнами, и у этого связующего температура стеклования обычно около 120 °C, у высокотемпературных смол 160–200 °C. Полимеризация порошка идёт при 180–200 °C, то есть выше точки, где смола размягчается. При такой температуре матрица теряет жёсткость, рама уводит геометрию и падает прочность на скрытом уровне, который потом отзовётся трещиной под нагрузкой.

Поэтому карбон не красят порошком в принципе. Его отделывают жидкими системами, которые сохнут при комнатной температуре или лёгком подогреве. Если клиент приносит карбон и просит «как обычно, в печь», это отказ, а не задача на подбор режима: сам процесс требует диапазона, который карбону противопоказан.

А если греть карбон на 130 °C, порошок же спечётся?

Нет. Большинство порошков требуют 160–200 °C для полной полимеризации, на 130 °C покрытие остаётся недопечённым и хрупким. А смола карбона к этому моменту уже у своего порога. Компромисса нет: либо порошок недопечён, либо карбон перегрет. Разбор режимов по материалам в статье про температуру и время полимеризации.

05 / подготовкаСнятие старой краски и маскировка резьб

Старое покрытие снимают до металла. Если оставить, при 180–200 °C старый слой вспучивается, газит и рвёт новое покрытие кратерами. Сталь пескоструят или обжигают, у алюминия обжиг ограничен по температуре из-за той же термообработки, поэтому чаще идут пескоструем мелким абразивом на пониженном давлении, чтобы не выбить тонкую стенку.

Маскировка это отдельная работа на 3–4 часа. Термостойкими силиконовыми заглушками на 200 °C закрывают резьбу каретки, посадки рулевого стакана, дропауты, резьбу под петух, тормозные крепления и посадки под подшипники. После полимеризации резьбы прогоняют плашкой и метчиком, а торцы каретки зенкуют, иначе слой 60–100 мкм сядет на резьбу и не даст собрать узел.

Обязательно снимать старую краску полностью?

Да. Локально зачистить и покрасить поверх нельзя: под новым слоем старый газит и вспучивается при нагреве, идут кратеры и отслоение. Раму зачищают целиком до металла. Способы и грань «прожёг краску / пережёг трубу» в материале про удаление старой краски.

06 / подвесЗа что вешать раму в камере

Раму вешают вертикально за жёсткий узел: рулевой стакан или подседельную трубу. Так рама висит по своей оси, тонкие трубы не нагружены на изгиб, и при нагреве её меньше ведёт. Крюк цепляют за прочный узел, а не за тонкое перо, подкос или перемычку, иначе горячий металл под весом поплывёт и уведёт геометрию.

Точка подвеса решает и заземление. Порошок ложится электростатикой, и рама должна иметь чистый контакт с крюком через голый металл, а не через краску или окисел. Один участок под крюк оставляют зачищенным специально. Без заземления покрытие ляжет неровно, с провалами и наплывами.

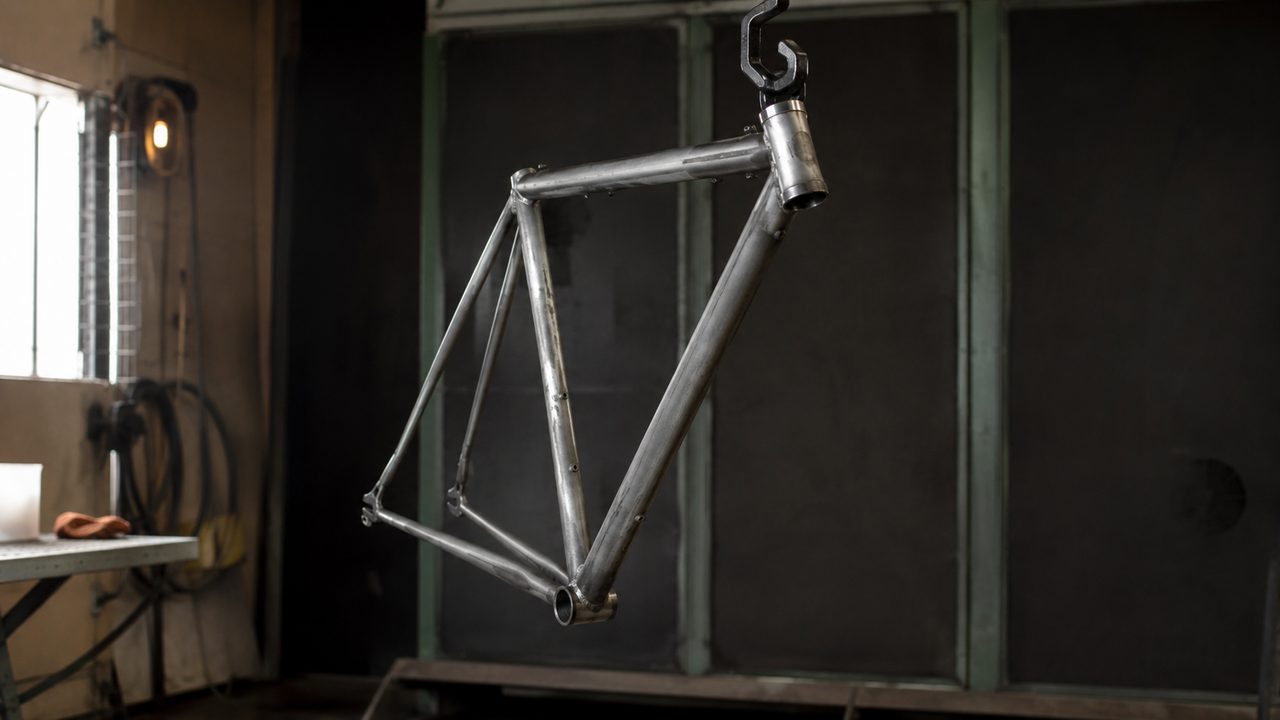

Велосипедная рама подвешена вертикально за рулевой стакан на крюке, готова к загрузке в камеру полимеризации — fig.03 — рама на крюке за рулевой стакан: висит по оси, тонкие трубы не на изгибе, контакт под заземление зачищен

Можно вешать раму за перо или дропаут?

Нежелательно. Перо и дропаут это тонкие элементы, при 180–200 °C металл размягчается и под весом рамы точка подвеса тянется. Вешают за рулевой стакан или подседельную, где сечение жёстче. Выбор крюков и подвесов в статье про оснастку и заземление.

07 / отделкаТолщина, двухцветка и лак

Толщину по раме держат 60–100 мкм. Толще смысла нет: лишний слой на резьбах мешает сборке, а на тонкой трубе не добавляет защиты, только вес и риск скола на изгибе. Один слой полиэфира на подготовленной раме даёт ровное укрывистое покрытие.

Двухцветку делают в два захода: красят основной цвет, полимеризуют, маскируют границу, наносят второй цвет и полимеризуют снова. Для стали это нормально, а для алюминия каждый второй цикл на 180–200 °C добавляет к тепловой истории, поэтому по алюминию двухцветку планируют в минимум проходов. Прозрачный лак поверх металликов защищает пигмент, но это ещё один нагрев, что снова учитывают по алюминию.

Лак поверх порошка обязателен?

Нет, обязателен только под металлики и некоторые яркие пигменты, где он защищает частицы и даёт глубину. Обычный полиэфир в лаке не нуждается. Каждый слой лака это +30–50 мкм и ещё один нагрев. Про защитный лак и когда он нужен есть отдельный материал по толщине покрытия.

08 / габаритВлезает ли рама в камеру

Взрослая рама это габарит около 1,0–1,1 м по длине и 0,55–0,6 м по высоте, вилку и колёса красят отдельно. Рама висит вертикально, поэтому определяющий размер это высота камеры плюс место на крюк сверху. Под раму хватает камеры высотой от 1,4–1,5 м в чистоте.

Запас объёма сверх габарита не нужен: каждый лишний кубометр это +3–5 кВт мощности. Раму вешают с зазором до стенок под циркуляцию, но не гоняют в камере вдвое больше. В тесной по высоте камере раму кладут наклонно на оснастку, но тогда сложнее держать равномерность по длине трубы, а это прямой путь к короблению тонкой стенки.
