Планировка участка порошковой покраски: зоны и потоки
Участок выстраивают линией по ходу детали: приёмка → подготовка → сушка → напыление → полимеризация → остывание → контроль → склад. Грязную зону (мойка, обезжиривание) и чистую (напыление) разносят на разные концы, между ними 3–4 м и перегородка. Рабочий минимум под одну камеру 50–60 м², комфортно 80–100 м². Мощность на участок 32–40 кВт, ввод 380 В.
На участке в 60 м² одна деталь проходит семь остановок и меняет состояние на каждой: грязная, мокрая, сухая, окрашенная порошком, запечённая, остывшая, принятая. Если эти состояния перемешать в пространстве, начинается брак: пыль с зачистки садится на свежий порошок, влага с мойки уходит под краску, готовая деталь ловит облако порошка на обратном пути. Планировка цеха это разведение несовместимых процессов по площади и по потоку. Ошибка в компоновке дороже ошибки в выборе камеры: перенести кабину напыления означает переложить сантехнику, вытяжку и силовой кабель.

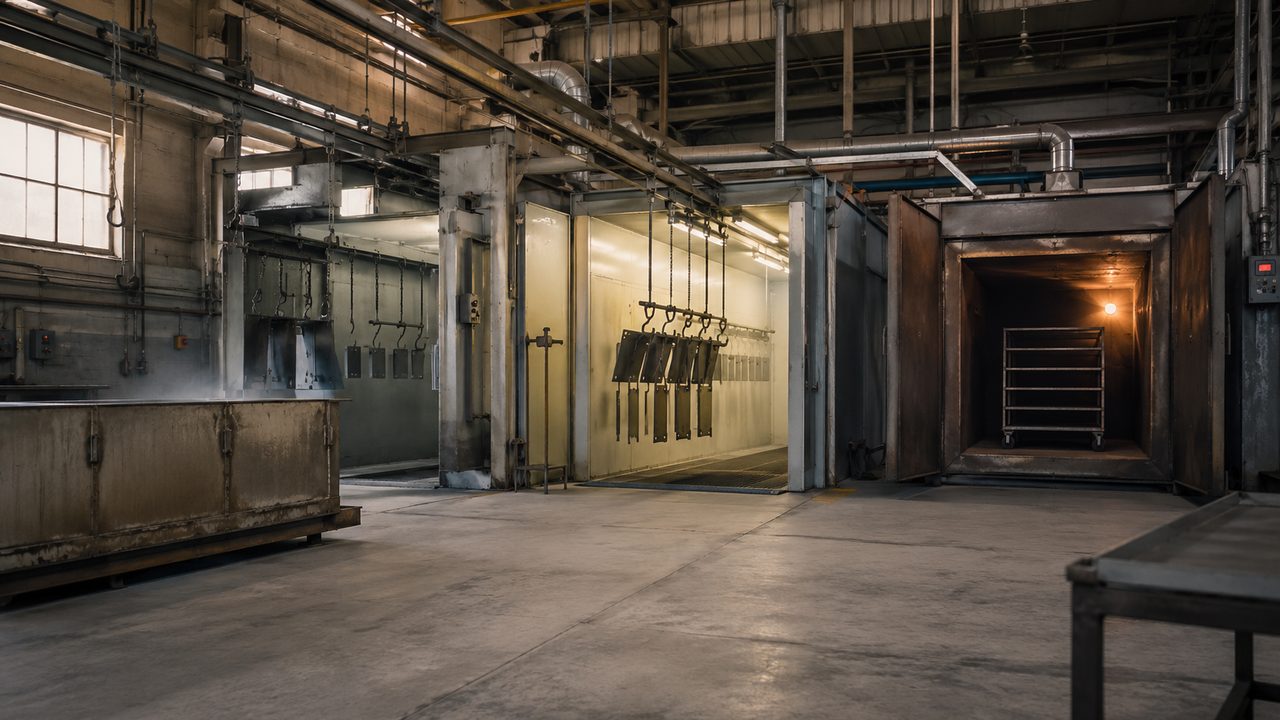

01 / потокПоток детали: семь остановок без возврата
Главный принцип планировки: деталь движется в одну сторону и ни разу не возвращается через уже пройденную зону. Идеальная схема это прямая линия, но в реальный цех она редко влезает, поэтому линию складывают буквой П или Г. Выход (склад готовой продукции) не должен пересекаться с зоной напыления, иначе облако порошка садится на упакованные детали.
Последовательность фиксированная: приёмка, подготовка поверхности, сушка от влаги, напыление в кабине, полимеризация в печи, остывание, контроль, склад. Пропустить нельзя ни одну: без сушки влага под краской даёт вздутия, без остывания покрытие липнет при упаковке.
Можно ли совместить приёмку и склад готовой продукции в одной зоне?
02 / грязная зонаПодготовка: почему её отделяют перегородкой
Подготовка это самая грязная зона участка: обезжиривание (ванна или протирка растворителем), мойка под давлением, иногда пескоструй или зачистка. Всё это даёт брызги, аэрозоль растворителя, абразивную пыль и влагу в воздухе. Тот же воздух в зоне напыления недопустим: пылинка на детали даёт кратер, капля даёт непрокрас, жировой след даёт полное отслаивание после печи.
Поэтому подготовку отделяют физически: перегородка от пола до потолка, отдельная дверь, собственная вытяжка от ванн. Минимальный разрыв между грязной зоной и кабиной напыления держат в 3–4 м, а лучше глухая стена. Под саму подготовку отводят 10–15 м²: место под ванну или мойку 2×1 м, стол зачистки, стеллаж под грязные детали, проход 1 м.
Пол в грязной зоне делают с уклоном 1–2% к трапу, чтобы вода с мойки уходила в дренаж, а не растекалась под соседние зоны. Чем и как обезжиривать, разобрано в материале про обезжиривание перед порошковой покраской.

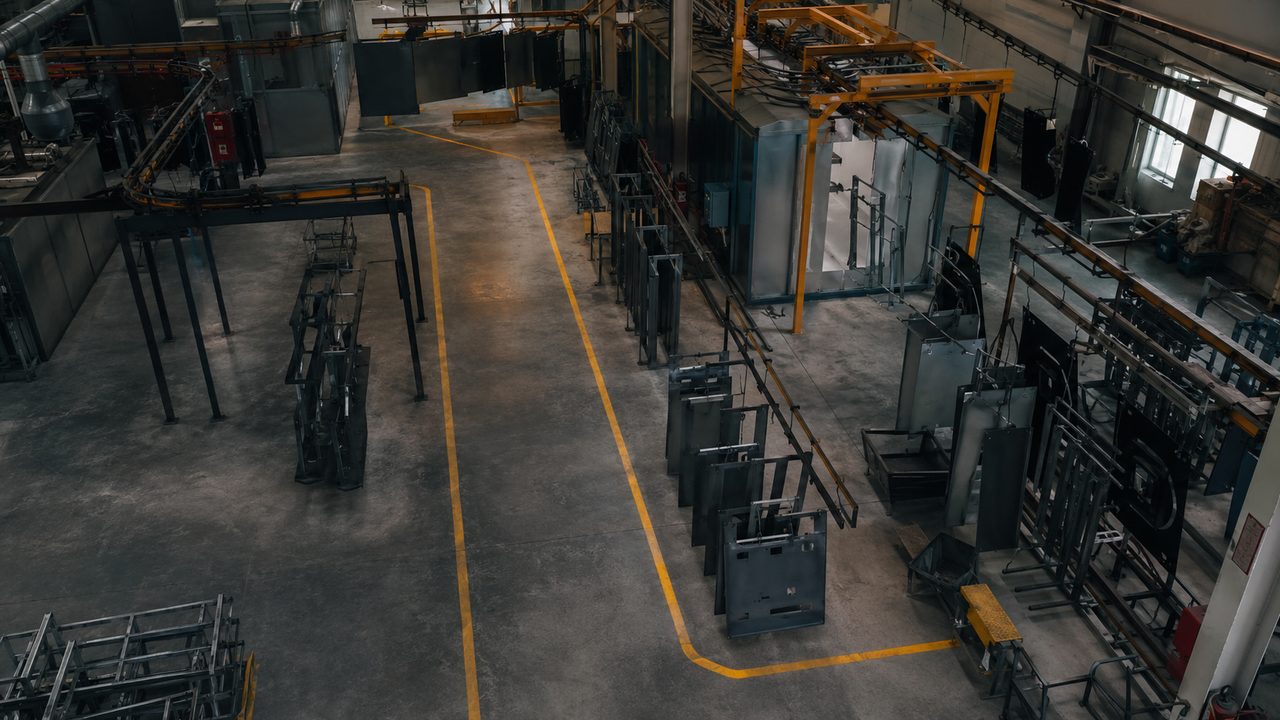

03 / чистая зонаНапыление: кабина, рекуперация, чистый воздух
Зона напыления требует противоположного подготовке: чистый сухой воздух, отсутствие сквозняков, направленный отсос порошка. Ручное напыление ведут в кабине с фильтрами и рекуперацией: пистолет заряжает порошок статикой, деталь заземлена, облишек утягивается в циклон и возвращается в оборот. Без кабины порошок оседает по всему цеху и лезет в электрику.
Площадь под напыление: сама кабина 6–12 м² в зависимости от размера детали, плюс 2–3 м перед ней на оператора с пистолетом и подвес на тележке. Итого 12–18 м². Для крупногабарита кабину делают проходной или напыляют в отдельном чистом помещении от 20 м².
Заземление детали в этой зоне обязательно: без него порошок не садится ровно, идёт апельсиновая корка. Про подвесы, крючки и контур заземления есть отдельный материал оснастка, подвесы и заземление.
Какая вентиляция нужна в зоне напыления?
04 / печьПолимеризация: камера, зазоры, вытяжка
Камера полимеризации это самая горячая и тяжёлая точка участка. Стандартная гаражная печь 3,0 × 1,6 × 1,8 м внутри весит с оснасткой 300–600 кг и держит на наружной обшивке 45–60 °C при уставке 180 °C внутри. Её ставят на несгораемый пол с отступом 0,5–1 м от стен и 0,5 м до перекрытия сверху.
Под саму камеру с отступами и зоной перед дверью отводят 12–16 м²: габарит снаружи около 3,2 × 1,8 м плюс проход 3,5–4 м перед дверью на загрузку длинной детали. Расчёт камеры под свои детали разобран в материале про размеры камеры полимеризации.
Над камерой ставят местную вытяжку: при запекании порошок выделяет продукты сшивки и лёгкий дым, патрубок 100–150 мм уводит их наружу, тяга 300–500 м³/ч. Как считать вытяжку по объёму, разобрано в статье про вытяжку и вентиляцию камеры.
Как далеко ставить печь от кабины напыления?
05 / выходОстывание, контроль и склад
Деталь выходит из печи при 180 °C и остывает до 40 °C за 15–25 мин. Сразу упаковывать нельзя: покрытие ещё мягкое и липнет к упаковке или к соседней детали. Поэтому на выходе оставляют зону остывания 3–5 м²: стеллаж или подвес, где деталь висит и не касается ничего.
Контроль качества совмещают с остыванием или ставят отдельным столом рядом: проверяют толщину покрытия толщиномером (норма 60–120 мкм), адгезию, отсутствие кратеров, шагрени, непрокраса. Забракованные детали идут на переделку, а не на склад.
Склад готовой продукции ставят в конце линии, подальше от напыления. Если склад рядом с кабиной, упакованные изделия пылятся и при отгрузке идут в брак по виду.
Сколько места нужно под остывание и склад?
06 / электрикаМощность и электрика на весь участок
Электрику считают не по камере, а по всему участку сразу. Потребители: камера 24 кВт, сушильный шкаф 3–6 кВт, компрессор 2,2–4 кВт, вытяжка и приточка 2–3 кВт, освещение 1–2 кВт. Установленная мощность выходит 32–40 кВт.
Одновременно всё не работает: камера в фазе разгона тянет полные 24 кВт, но в это время напыление стоит, а компрессор молчит. Реальная одновременная нагрузка 26–30 кВт. Под это нужен ввод 380 В с выделенной мощностью от 30 кВт и щит с раздельными автоматами на каждую зону.
Раздельные автоматы нужны для безопасности и диагностики: если выбьет камеру, вентиляция и свет остаются. Сечение кабеля на камеру 24 кВт при токе 36 А на фазу берут 4–6 мм² на жилу. Полный расчёт кабеля и автомата разобран в статье про подключение камеры к сети 380 В.
07 / компоновкаПример участка на 50–100 м²

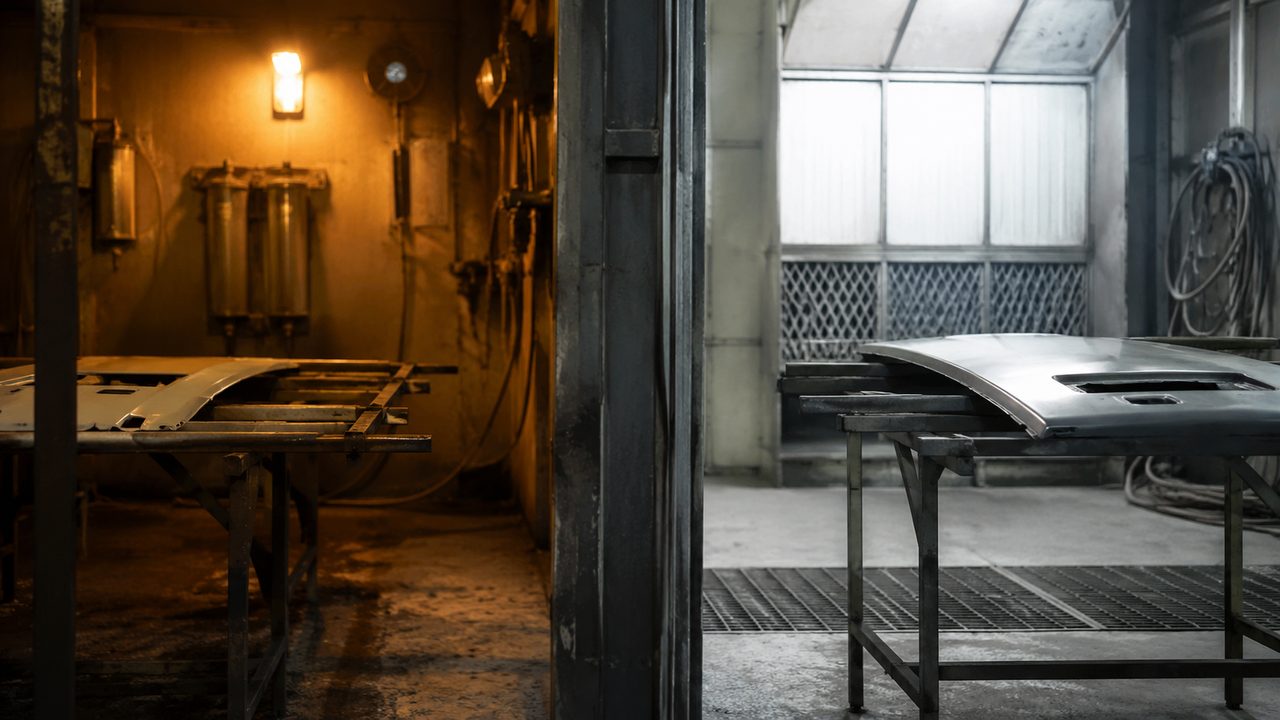

Соберём компоновку под одну камеру и ручное напыление на площади 60 м² (помещение примерно 10 × 6 м). Линия идёт буквой Г вдоль двух стен.
| Зона | Площадь | Что размещается |
|---|---|---|
| Приёмка / разгрузка | 6–8 м² | стол приёмки, стеллаж под сырьё, тележка |
| Подготовка (грязная) | 10–15 м² | ванна обезжиривания, мойка, зачистка, трап в полу |
| Сушка | 3–5 м² | сушильный шкаф 3–6 кВт |
| Напыление (чистая) | 12–18 м² | кабина с рекуперацией, компрессор, контур заземления |
| Полимеризация | 12–16 м² | камера + отступы + зона перед дверью, вытяжка над печью |
| Остывание + контроль | 4–6 м² | стеллаж остывания, стол контроля, толщиномер |
| Склад готового | 6–12 м² | стеллажи, зона упаковки, отгрузка |
Итого по зонам набирается 53–80 м². В 60 м² линия помещается, если склад держать компактным и отгружать чаще. На 100 м² те же зоны разводят свободнее и добавляют запас по остыванию, тогда участок работает поточно без простоев.
Поток идёт от левой стены (приёмка, подготовка) через угол (сушка, напыление, печь) к правой стене (остывание, контроль, склад), без возвратов. Грязная и чистая зоны на противоположных концах буквы Г. Где именно ставить саму камеру с учётом пожарных отступов и подвода питания, разобрано в материале про место, фундамент и отступы под камеру.
Отправная точка любой планировки это не площадь помещения, а самая крупная деталь и суточный оборот. Крупная деталь задаёт размер камеры, кабины и проходов, а оборот задаёт площадь остывания и склада. Сначала считают эти два числа, потом разводят зоны по потоку, и только в конце примеряют результат к стенам конкретного цеха.
