При какой температуре выгорает порошковая краска?

Порошковое покрытие начинает разлагаться пиролизом при 350–400 °C, устойчиво выгорает при 400–450 °C. В печи полимеризации при 180–200 °C краска только доотверждается и плавится, но не выгорает, поэтому обычная камера для очистки оснастки не годится.

Зачем вообще выжигать крючки и подвесы?

За 20–40 циклов крючок обрастает слоем запёкшейся краски. Краска это диэлектрик: контакт детали с подвесом теряется, деталь перестаёт заземляться, растёт клетка Фарадея и обратная ионизация, порошок садится хуже. Выжигание снимает нагар и возвращает металлический контакт и заземление.

Что такое дожигатель дымовых газов?

Это отдельная камера дожига (afterburner) при 700–800 °C, чаще ориентир 760 °C. Через неё тянут дым и продукты пиролиза, там они догорают до CO₂ и водяного пара. Без дожигателя в цех и на улицу пойдут сажа, углеводороды и резкий запах горелой краски.

Можно ли выжечь оснастку в обычной печи полимеризации?

Нет. Камера на 180–200 °C не разлагает краску, а лишь плавит верхний слой, нагар остаётся. Плюс у неё нет дожигателя и защиты от вспышки, поэтому попытка поднять в ней температуру до 450 °C опасна дымом и возгоранием. Пиролиз это отдельный аппарат.

Зачем в пиролизной печи вода и спринклер?

При разложении краски выделяется горючий газ. При толстом слое или перегрузе температура может уйти выше уставки. Датчик при превышении 480–500 °C открывает водяной впрыск в камеру, сбивает пламя и температуру. Это аварийная защита от неконтролируемого горения.

Что остаётся на деталях после выжигания?

Неорганическая зола: пигменты, наполнители, диоксид титана. Это рыхлый серый налёт, органика вся выгорела. Смывается водой, сдувается сжатым воздухом или снимается лёгким пескоструем. Крючки под ответственный контакт часто ещё пескоструят до чистого металла.

Сколько времени идёт цикл выжигания?

Тонкий нагар на крючках сходит за 1–1,5 часа при 420–450 °C. Толстые наслоения на траверсах и корзинах требуют 4–5 часов. Время зависит от массы краски, а не от размера детали, режим подбирают по опыту под свою загрузку.

Главная / Пиролизная печь для оснастки

Пиролизная печь: выжигание оснастки, крючков и старой краски

Короткий ответ

Пиролизная печь (burn-off) выжигает запёкшуюся краску с крючков, подвесов и бракованных деталей при 400–450 °C. При этой температуре органика разлагается без плавления стали, а дым уходит в дожигатель на 760 °C и догорает до пара и CO₂. В обычной камере полимеризации на 200 °C краска не выгорает, только плавится. От перегрева камеру страхует датчик и водяной впрыск, а после цикла на металле остаётся неорганическая зола, которую смывают водой или сдувают.

Крючок отработал 30 циклов, оброс краской по всей длине и перестал держать деталь на земле. Пистолет садит порошок нормально, а на подвешенной детали в углах неприкрас и обратная ионизация. Причина не в пистолете и не в порошке: слой краски на крючке стал диэлектриком, деталь потеряла контакт с заземлённым подвесом. Лечится это не заменой сотни крючков, а выжиганием нагара в пиролизной печи.

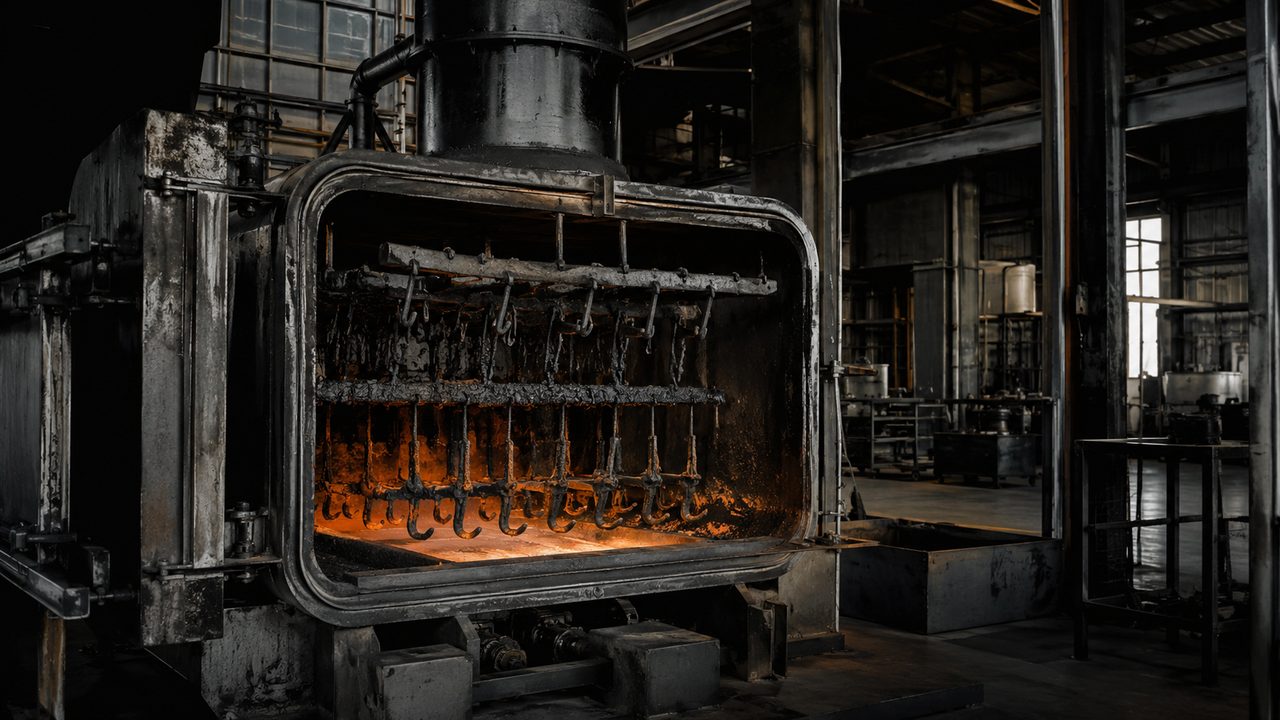

Пиролизная печь для выжигания оснастки: крючки и траверсы с запёкшейся краской внутри горячей камеры, дожигатель дыма сверху — fig.01 — камера пиролиза с оснасткой при 400–450 °C, дым уходит вверх в дожигатель

01 / проблемаПочему краска на крючке рвёт заземление

Электростатическое напыление работает, пока порошок садится на заземлённую поверхность. Деталь висит на крючке, крючок на траверсе, траверса на конвейере или раме, и вся цепочка идёт на землю. Стоит любому звену покрыться краской, и цепь рвётся: краска не проводит ток.

На чистом металле переходное сопротивление контакта единицы Ом. Слой запёкшейся краски в 0,3–0,5 мм поднимает его до сотен килоом, и деталь фактически висит в воздухе по электрике. Порошок на неё летит хуже, заряд с детали не стекает, копится обратная ионизация, углы и внутренние поверхности недопыляются. Механику этого разбирает статья про оснастку, подвесы и заземление.

Может, проще купить новые крючки, чем городить печь?

На малом объёме да, крючки расходник. Но на потоке их сотни, и каждый цикл они снова обрастают. Выжигание возвращает крючок в работу за 1–1,5 часа против постоянной закупки. Одна печь обслуживает весь парк оснастки и заодно снимает брак под перекрас.

02 / почему не 200Что не так с обычной камерой полимеризации

Логичная мысль: раз краску запекают в печи, там же её и сожжём. Не выйдет. Полимеризация идёт при 180–200 °C, и при этой температуре порошковое покрытие не разлагается, а лишь размягчается и доотверждается. Слой как был, так и остался, только стал ещё твёрже.

Разложение органики (пиролиз) стартует около 350–400 °C и уверенно идёт при 400–450 °C. Это вдвое выше рабочей температуры камеры полимеризации. Просто выкрутить уставку обычной печи до 450 °C нельзя: у неё нет дожигателя, нет защиты от вспышки, а ТЭНы и утеплитель не рассчитаны на такой режим. Разницу печи и камеры по задачам мы уже разбирали, здесь она принципиальна: очистка это не режим камеры, а отдельный аппарат.

Процесс	Температура	Что происходит с краской
Полимеризация	180–200 °C	плавится, сшивается, твердеет
Начало пиролиза	350–400 °C	органика начинает разлагаться
Рабочее выжигание	400–450 °C	краска выгорает до золы
Дожиг дыма	700–800 °C	продукты пиролиза догорают

А если просто дольше держать деталь при 200 °C?

Не поможет, дело не во времени, а в температуре разложения. При 200 °C связи полимера не рвутся, сколько ни держи. Краска только сильнее сошьётся и станет хуже сниматься химией. Нужен порог 400 °C, ниже пиролиз не идёт.

03 / режимПиролиз при недостатке кислорода

Ключ к контролю в том, что пиролиз это разложение без открытого горения. В камеру ограничивают доступ воздуха заслонкой, кислорода мало, и краска не вспыхивает факелом, а медленно разлагается на газ и твёрдый остаток. Печь держит 420–450 °C, скорость разложения задаёт температура, а не пламя.

Западные burn-off печи работают в диапазоне 400–430 °C (это 700–800 °F), отдельные модели держат 420 °C как штатную. Русские поставщики термоочистки поднимают до 800 °C на плотных наслоениях, но для стальной оснастки и крючков хватает 450 °C: сталь при такой температуре не ведёт и не отпускается критично.

Почему именно недостаток кислорода

Если пустить в камеру много воздуха, толстый слой краски может вспыхнуть открытым пламенем, и температура скакнёт вверх неуправляемо. Дозируя воздух, процесс держат в рамках: газ образуется медленно и сразу уходит в дожигатель, а не горит внутри камеры.

Можно жечь оснастку из алюминия или оцинковки?

Нет. Алюминий при 450 °C ещё не плавится (порог около 660 °C), но теряет форму и ведёт. Оцинковку жечь опасно: цинк испаряется и даёт оксид цинка в дыму, это вредно. Пиролизят только стальную оснастку, а алюминий и цинк чистят химией или пескоструем.

04 / дожигательКуда девается дым

При разложении краски выходит густой дым: углеводороды, сажа, продукты неполного сгорания. Выпустить его в цех или на улицу нельзя, там канцерогены и резкий запах. Поэтому за камерой стоит дожигатель, отдельная камера дожига при 700–800 °C, ориентир 760 °C.

Дым из рабочей камеры тянут через дожигатель, где при высокой температуре и небольшой выдержке газа он догорает до CO₂ и водяного пара. На выходе почти нет видимого дыма и запаха. Дожигатель это не опция, а условие работы печи: без него пиролизная установка коптит хуже мусоросжигалки. Тему отвода продуктов горения шире раскрывает материал про пожарную безопасность камеры.

Дожигатель греется отдельной горелкой или ТЭНами?

Чаще отдельной газовой горелкой или ТЭНами, которые держат 760 °C постоянно, пока идёт цикл. Он должен быть горячим ещё до старта пиролиза, иначе первый дым уйдёт недожжённым. На газовых установках дожигатель обычно совмещают с основной горелкой.

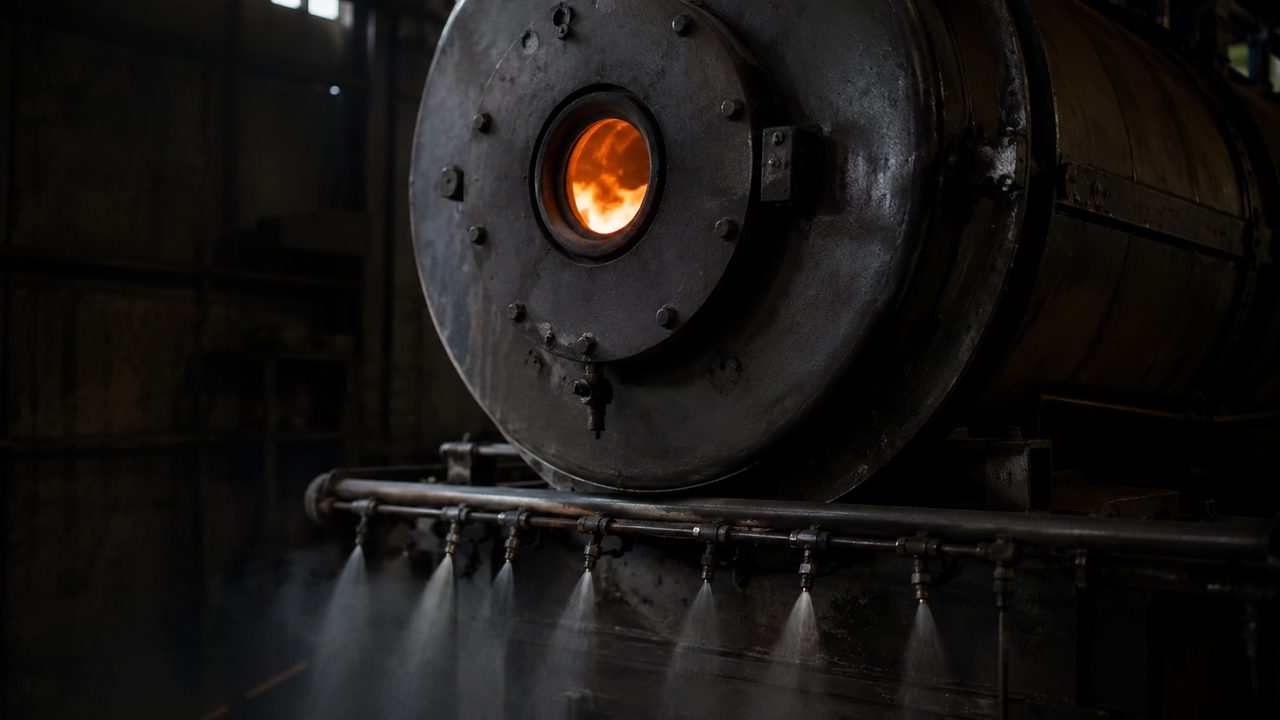

Дожигатель дымовых газов пиролизной печи при 760 градусах догорает дым до пара и углекислого газа, водяной спринклер защиты — fig.02 — дожигатель на 760 °C догорает дым, снизу видны форсунки водяной защиты камеры

05 / защитаВодяной впрыск против перегрева

Главный риск пиролиза это уход температуры вверх. Если загрузить много краски разом или впустить лишний воздух, газа выделится столько, что он вспыхнет и температура прыгнет выше уставки. Чтобы этого не случилось, в камеру ставят водяную защиту.

Работает она так. Датчик следит за температурой, и при превышении порога (обычно 480–500 °C) автоматика открывает водяной впрыск или спринклер прямо в камеру. Вода мгновенно сбивает пламя и температуру, процесс возвращается в рабочий диапазон. Это аварийная мера, в штатном режиме она не срабатывает, но без неё печь работать не должна.

Порядок при аварийном росте температуры

Сначала перекрывают приток воздуха заслонкой, лишая огонь кислорода. Если температура всё равно растёт, включается водяной впрыск. Одновременно снижают нагрев. Открывать двери горячей камеры при этом нельзя: приток воздуха даст вспышку.

Вода не повредит горячий металл камеры?

Впрыск дозированный и кратковременный, он сбивает пик, а не заливает камеру. Стенки из жаростойкой стали кратковременный термоудар держат. Это меньшее зло по сравнению с пожаром и уходом температуры за 600 °C, где страдает и оснастка, и сама печь.

06 / золаЧто остаётся после выжигания и как чистить

Органика краски выгорает полностью, но пигменты и наполнители нет. Диоксид титана, мел, оксиды металлов остаются на детали рыхлым серым налётом. Это зола, и её надо убрать перед перекрасом или возвратом крючка в работу.

Зола держится слабо, поэтому снимается легко: смыв водой, обдув сжатым воздухом, щётка или лёгкий пескоструй. Крючки под ответственный контакт после выжигания обычно ещё пескоструят, чтобы обнажить чистый металл и вернуть переходное сопротивление к единицам Ом. Снятие старых покрытий перед новой окраской подробно разобрано в статье про удаление старой краски перед порошком.

Этап	Что делаем	Результат
Пиролиз	400–450 °C, 1–5 ч	органика выгорела, осталась зола
Охлаждение	камера остывает, потом двери	безопасное извлечение
Смыв/обдув	вода или сжатый воздух	зола снята
Пескоструй	по крючкам под контакт	чистый металл, контакт восстановлен

Крючок после выжигания сразу готов к работе?

Почти. Металл чистый, но на нём тонкий налёт золы и окалины. Достаточно обдуть или пройти пескоструем контактную часть. После этого переходное сопротивление возвращается к единицам Ом, и деталь снова нормально заземляется на подвес.

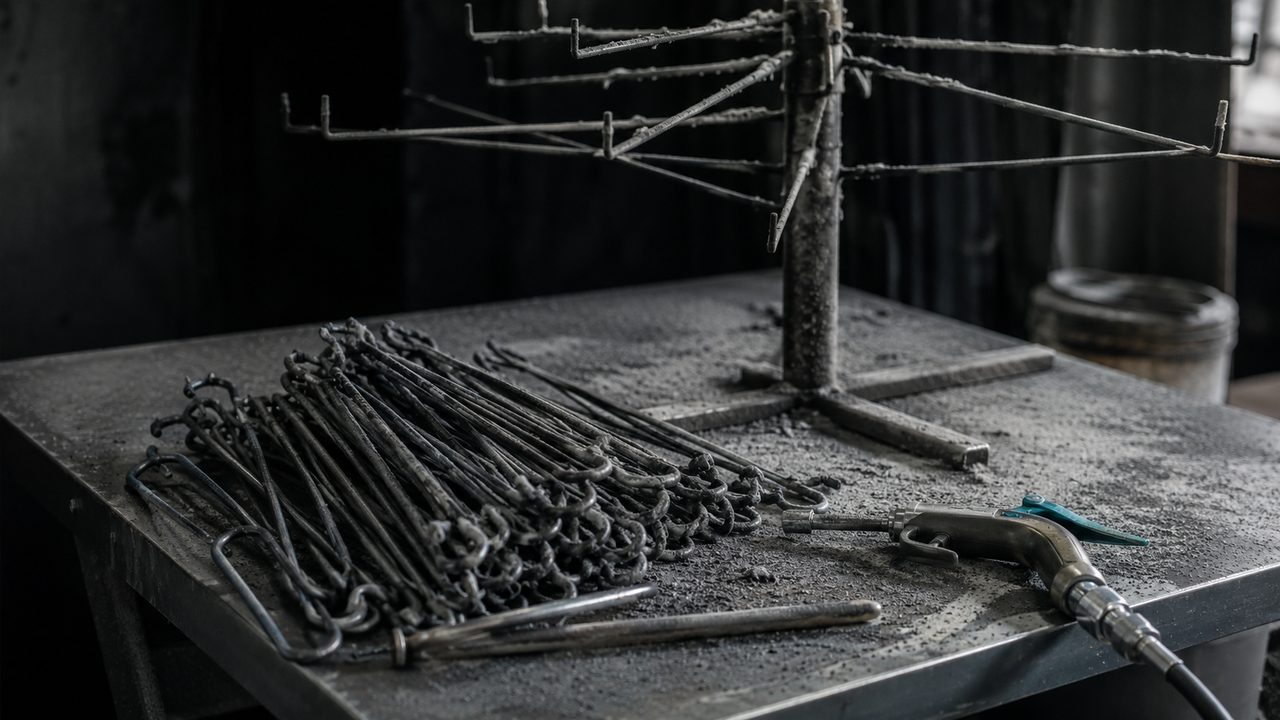

Крючки и подвесы после выжигания краски: чистый металл с рыхлым серым налётом золы, обдув сжатым воздухом — fig.03 — оснастка после цикла: органика выгорела, остался серый налёт золы под смыв или обдув

07 / безопасностьЧего нельзя делать при выжигании

Пиролизная печь опаснее камеры полимеризации, потому что работает вдвое горячее и имеет дело с горючим газом. Базовые правила простые, но обязательные. Не открывать двери горячей камеры: приток воздуха к пиролизным газам даёт вспышку, сначала охлаждают, потом открывают. Не грузить в одну загрузку оцинковку и детали с резиной или пластиком без учёта дыма.

Дожигатель должен выйти на 760 °C до старта пиролиза, иначе первые минуты дым идёт недожжённым. Водяная защита и датчик превышения температуры проверяются перед каждым запуском. Электрику печи и её заземление держат в порядке так же строго, как у рабочей камеры, об этом отдельно в материале про заземление и электробезопасность. Обвязку и содержание самого аппарата в чистоте разбирает статья про обслуживание и чистку камеры.

Если весь парк крючков и траверс держать в графике выжигания, а не гонять до полного зарастания, обратной ионизации и неприкраса углов станет заметно меньше. Проблема, которая выглядит как брак напыления, часто лечится на стороне оснастки. Про сам подбор и геометрию подвесов есть отдельный разбор про подвесы и оснастку для порошковой покраски.

Как часто гонять оснастку через выжигание?

По состоянию контакта, а не по календарю. Как только на крючке виден заметный слой краски и растёт неприкрас на деталях, пора в печь. На потоке это обычно каждые 20–40 циклов, но точный интервал ловят по своему порошку и толщине слоя.
