Чем печь полимеризации отличается от камеры полимеризации?

Чаще ничем по сути. «Печь» обычно называют сам нагревательный бокс с ТЭНами или горелкой, «камера» это то же самое, но с оглядкой на весь комплекс: вентиляция, автоматика, транспорт деталей. Оба слова про одно устройство, которое греет до 180–200 °C и оплавляет порошок. Разница в масштабе слова, а не в железе.

Окрасочная камера и печь полимеризации это одно и то же?

Нет, это два разных агрегата и два этапа. Окрасочная камера (камера напыления) работает при комнатной 20 °C, её задача ровно нанести порошок и собрать осевший через рекуперацию. Печь полимеризации греет до 180–200 °C и запекает уже нанесённый слой. Сначала одно, потом другое, нагрева в кабине напыления нет.

Сушильная печь и печь полимеризации это разные вещи?

Смотря о какой сушке речь. Если сушат воду после мойки, это 100–130 °C, отдельная задача. Если «сушильной печью» в разговоре зовут ту, что запекает порошок, это просто бытовое имя полимеризационной печи на 180–200 °C. Уточняйте температуру: она сразу говорит, о каком процессе идёт речь.

При какой температуре работает камера полимеризации?

Рабочий диапазон 180–200 °C для полиэфира, у некоторых красок до 250 °C. Выдержка обычно 10–15 минут после того, как металл вышел на режим. Наружные стенки исправной камеры при этом не горячее 40 °C. Оплавление порошка стартует около 150 °C, а сшивка идёт уже на рабочей полке.

Нужна ли отдельная камера для напыления, если есть печь?

Для потока и чистого покрытия да. Кабина напыления собирает перераспыл на повторное использование и держит порошок подальше от пыли цеха. В гараже многие напыляют в приспособленном углу с вытяжкой, но экономят до 30–50% порошка именно те, у кого есть кабина с рекуперацией. Печь и кабина решают разные задачи и не заменяют друг друга.

Когда оборудование называют печью, а когда камерой?

Печью чаще зовут проходную тоннельную конструкцию, где деталь едет насквозь на конвейере. Камерой обычно называют тупиковую с одной дверью, куда закатывают тележку и запекают партию. Строгого правила нет, продавцы используют слова вперемешку, поэтому смотрят на схему загрузки, а не на название.

Конвекционная и инфракрасная печь это разные типы полимеризации?

Это два способа передать тепло, а не два разных процесса. Конвекция греет воздух, а воздух греет деталь, ровно но медленно. ИК светит на поверхность детали напрямую, быстро, но в тени и в углах недогрев. Полимеризация в обоих случаях одна: оплавить и сшить порошок на детали до 180–200 °C.

Главная / Печь или камера: разница

Печь или камера полимеризации: в чём разница

Короткий ответ

«Печь полимеризации» и «камера полимеризации» это почти всегда одно устройство: бокс, который греет до 180–200 °C и оплавляет порошок. Печью чаще зовут агрегат, камерой весь комплекс с вентиляцией и автоматикой. А вот окрасочная камера (напыления) это другое оборудование: там 20 °C, вытяжка и рекуперация порошка, нагрева нет. Путать эти три слова опасно на этапе заказа: легко купить не то.

Человек ищет «камеру полимеризации» и получает в выдаче то печь на 200 °C, то кабину напыления с фильтрами и комнатной температурой. Он думает, что это одно и то же оборудование в разных корпусах, кидает деньги за кабину и удивляется, почему она не греет. Три слова из одной отрасли обозначают разные вещи, и цена ошибки это отдельный агрегат, купленный зря.

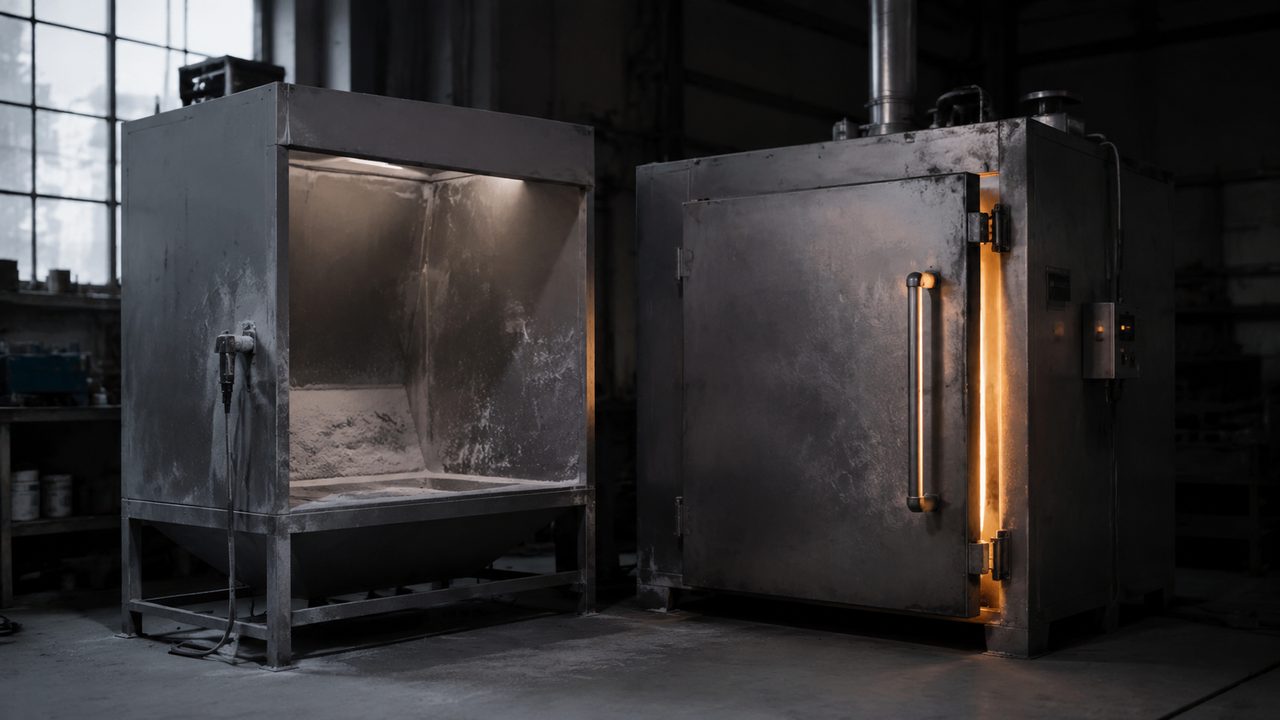

Слева холодная окрасочная кабина напыления с порошковым налётом, справа закрытая полимеризационная печь с горячей дверью в цеху — fig.01 — два разных бокса рядом: холодная кабина напыления слева и горячая полимеризационная печь справа

01 / развилкаТри слова, которые валят в кучу

Новичок обычно смешивает три термина. Первый это окрасочная камера, она же камера напыления: там порошок наносят пистолетом, температура комнатная. Второй это печь полимеризации, она же камера полимеризации: там порошок запекают при высокой температуре. Третий это сушильная печь, и вот тут двойной смысл, потому что сушат либо воду, либо тем же словом зовут запекание.

Разберём по одному признаку, который сразу всё расставляет: температура. Кабина напыления это 20 °C, полимеризация это 180–200 °C, сушка воды это 100–130 °C. Если знать рабочую температуру, спутать процессы уже не выйдет. Дальше по каждому пройдёмся отдельно.

02 / словарьТермин, что это, температура, назначение

Сводная таблица снимает большую часть путаницы. Слева термин, дальше что это по сути, рабочая температура и главная задача узла. Держите её перед глазами, когда читаете описание оборудования у поставщика.

Термин	Что это	Температура	Назначение
Окрасочная камера (напыления)	кабина без нагрева	~20 °C	напыление порошка, сбор перераспыла
Печь полимеризации	нагревательный бокс	180–200 °C	оплавить и сшить порошок
Камера полимеризации	та же печь + вентиляция, автоматика	180–200 °C	то же, шире по смыслу слова
Сушильная печь (от воды)	нагрев низкий	100–130 °C	убрать влагу перед напылением

Почему одно и то же оборудование зовут то печью, то камерой?

Потому что «печь» указывает на сам нагревательный агрегат с ТЭНами или горелкой, а «камера» на весь комплекс: печь плюс вентиляция, блок автоматики, транспорт деталей. По железу это одно устройство на 180–200 °C. Продавцы используют слова вперемешку, поэтому ориентируйтесь на схему и температуру, а не на название.

03 / напылениеОкрасочная камера: почему это НЕ печь

Кабина напыления это единственный из трёх агрегатов, где нет нагрева вообще. Порошок наносят электростатическим пистолетом, деталь заземлена, частицы липнут за счёт заряда, а не температуры. Задача кабины двойная: держать порошковое облако в объёме, чтобы оно не летело в цех, и собрать то, что не осело на деталь, через фильтры или циклон на повторное использование.

Эта рекуперация и есть смысл кабины. Без неё до 30–50% порошка уходит в мусор, потому что на деталь садится не всё напылённое. Циклон с фильтром возвращает перераспыл в бункер пистолета. Внутри держат чистый воздух и лёгкую вытяжку, чтобы облако не пылило наружу, но не выхолаживало, греть тут нечего. Если ищете «камеру полимеризации», а вам показывают агрегат с фильтрами и без ТЭНов, это кабина напыления, не печь.

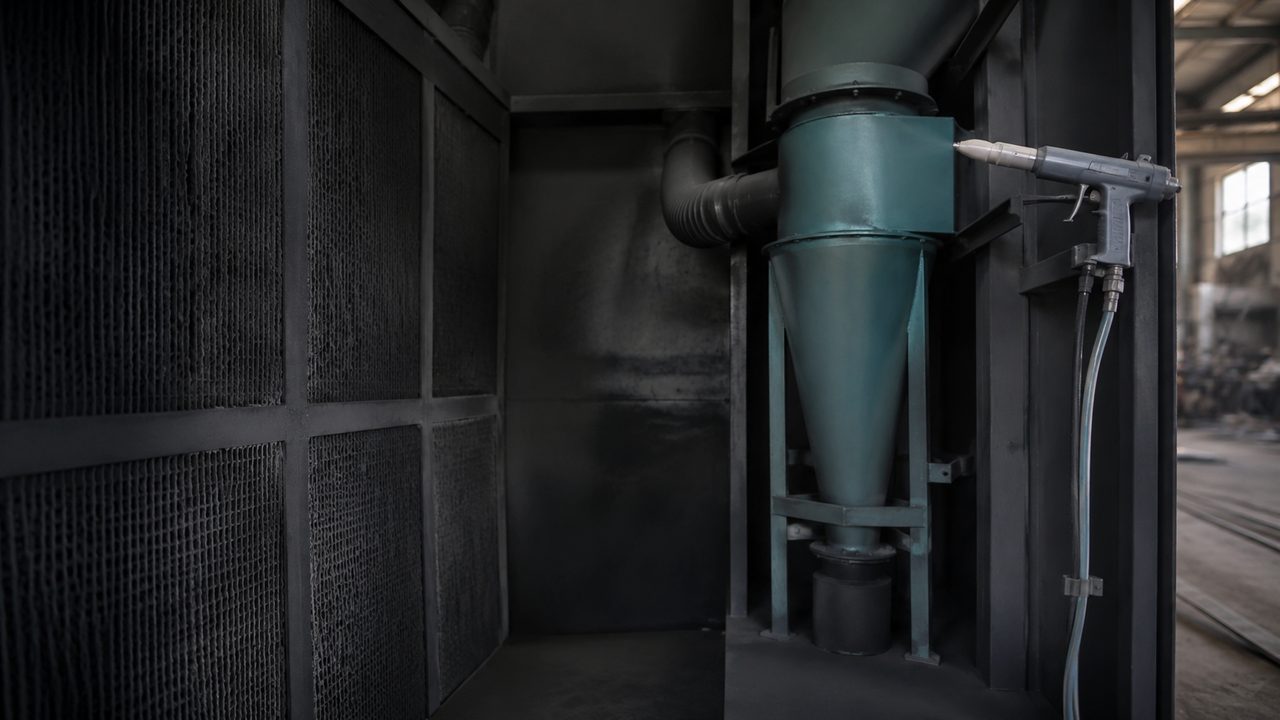

Нутро окрасочной камеры напыления: фильтры и циклон рекуперации порошка, пистолет, ни одного нагревателя, комнатная температура — fig.02 — окрасочная камера изнутри: фильтры и циклон рекуперации, пистолет, ни одного нагревателя

Можно ли напылять порошок прямо в печи полимеризации?

Нет. Напыление идёт на холодную деталь при 20 °C, иначе порошок на горячем металле поплывёт комками ещё до печи. Напыление и запекание разнесены: сначала кабина, потом печь. Про порядок операций разбор в статье о сушке и полимеризации в одной камере.

04 / запеканиеПечь и камера полимеризации: одно устройство

Вот тут разницы между терминами почти нет. И печь, и камера полимеризации это закрытый утеплённый бокс, где ТЭНы или газовая горелка греют воздух до рабочей полки, а циркуляционный вентилятор гоняет его по объёму для ровной температуры. Порошок на детали при 150 °C начинает плавиться, растекается в плёнку, а на 180–200 °C идёт химическая сшивка, которая делает покрытие твёрдым.

Рабочий диапазон это 180–200 °C для полиэфира, у отдельных красок до 250 °C. Выдержку 10–15 минут считают после того, как на режим вышел металл, а не воздух. Наружные стенки исправной камеры при этом не горячее 40 °C. Слово «камера» тут чуть шире: подразумевает не только сам бокс, но и вытяжку, автоматику терморегулятора, тележки для загрузки. Смысл железа один и тот же.

Про масштаб слова

Когда поставщик пишет «печь полимеризации», он чаще имеет в виду сам греющий агрегат. «Камера полимеризации» звучит комплекснее: печь плюс обвязка. Но покупаете вы в обоих случаях устройство, которое держит 180–200 °C и запекает порошок. Различать их как два разных класса оборудования не нужно.

Сколько градусов держит камера полимеризации?

Рабочая полка 180–200 °C, для некоторых красок до 250 °C. Точный режим берут из паспорта краски: температура и время связаны. Разбор режимов в статье про температуру и время полимеризации.

05 / сушка«Сушильная печь»: сушка воды или полимеризация

Слово «сушильная печь» коварно, потому что несёт два разных смысла. Первый честный: сушка от влаги после мойки или фосфатирования, это 100–130 °C, чтобы вода испарилась до напыления. Если под порошок попала влага, при запекании она вскипает и даёт пузыри и кратеры, поэтому сушка воды это отдельный низкотемпературный шаг.

Второй смысл бытовой: самодельщики часто зовут «сушилкой» именно ту печь, что запекает порошок на 180–200 °C. Формально это неверно, полимеризация это не сушка, там идёт химическая сшивка, а не испарение. Но в объявлениях и на форумах «сушильная камера для порошка» почти всегда означает печь полимеризации. Различить помогает температура: 120 °C это сушка воды, 200 °C это запекание.

Можно ли сушить деталь и полимеризовать в одной камере?

Да, но как два режима в одном цикле, а не одна средняя температура. Сушка идёт на 100–130 °C до напыления, полимеризация на 180–200 °C после. Между ними деталь остывает и красится. Подробно в статье о совмещении сушки и полимеризации.

06 / формаГде «печь» тоннельная, где «камера» тупиковая

Есть привычка в словах, связанная с формой агрегата. Тупиковую конструкцию с одной дверью, куда закатывают тележку с партией и запекают, чаще зовут камерой. Проходную тоннельную, где деталь едет насквозь на конвейере через вход и выход, чаще зовут печью. Строгого правила нет, но выдача под запрос это подтверждает.

Разница между этими двумя формами реальная, в отличие от разницы слов. Тупиковая работает партиями по 30–60 минут на цикл, дешевле, гибче по номенклатуре, самосбору почти всегда хватает её. Проходная гонит непрерывный поток, но дороже в 2–4 раза и оправдана при сотнях однотипных деталей в смену. Выбор здесь про поток деталей, а не про название.

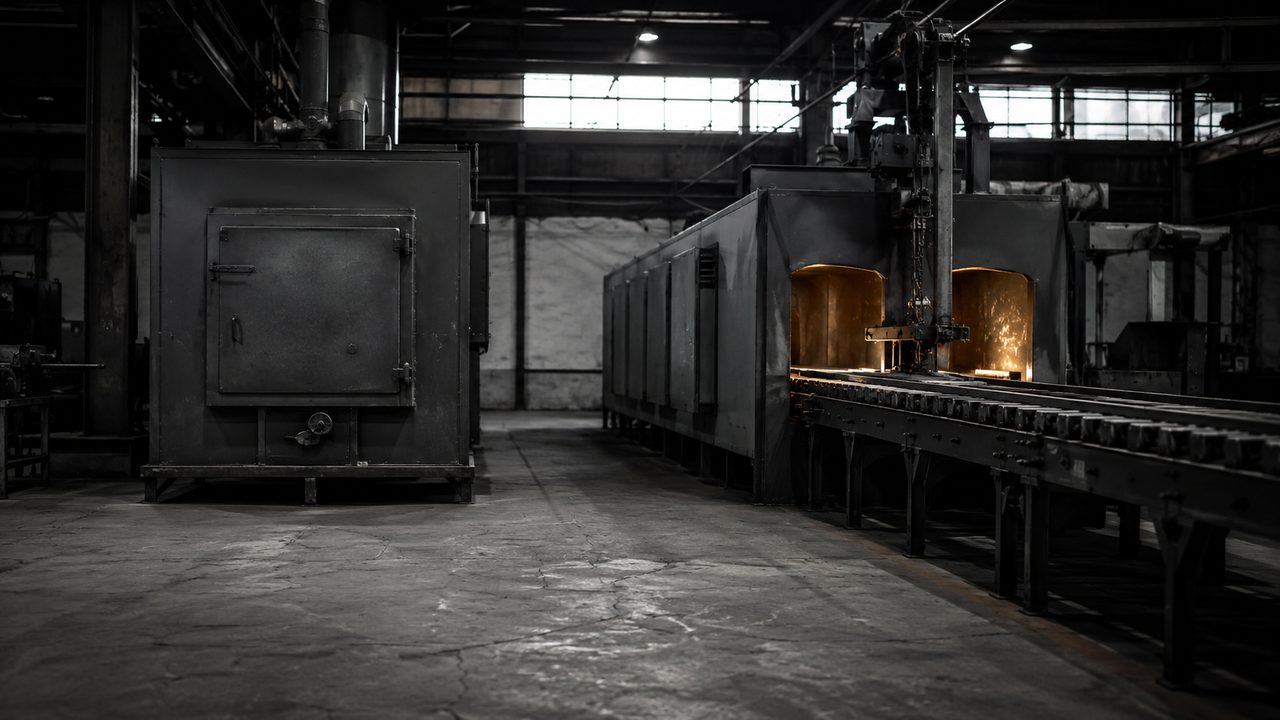

Тупиковая печь полимеризации с одной дверью и глухим торцом против проходной тоннельной с конвейером и сквозным проёмом — fig.03 — тупиковая камера с одной дверью против проходной тоннельной печи со сквозным конвейером

Тупиковая или проходная, что выбрать для небольшого производства?

При потоке до 50–100 деталей в смену берут тупиковую: дешевле, проще, меньше теплопотерь. Проходную считают от сотен однотипных изделий. Разбор порога в статьях про тупиковую или проходную камеру и проходную конвейерную камеру.

07 / нагревКонвекция и ИК: подвид, а не отдельный класс

Ещё одна путаница: конвекционную и инфракрасную печь принимают за два разных типа полимеризации. Это не так. Полимеризация одна, отличается способ доставки тепла к детали. Конвекция греет воздух ТЭНами, а воздух отдаёт тепло металлу, ровно по всему объёму, но небыстро. ИК светит на поверхность детали напрямую, греет её за минуты, но в тени и глубоких углах даёт недогрев.

По железу конвекционная печь это бокс с ТЭНами и вентилятором, ИК-печь это панели или лампы с излучателями. Задача у обеих одна: вывести порошок на детали до 180–200 °C и выдержать. Для тонких плоских деталей быстрее ИК, для сложных и толстых ровнее конвекция. Часто их совмещают: ИК-преднагрев плюс конвекционная досушка.

Инфракрасная печь полимеризует иначе, чем конвекционная?

Процесс тот же: оплавление и сшивка при 180–200 °C на детали. Отличается путь тепла. Что выбрать под свои детали, разбирает статья про ИК или конвекционную камеру.

08 / заказКак не купить не то

Перед заказом уточняйте у поставщика три вещи. Первая: греет ли агрегат и до какой температуры. Если ответ 20 °C и «сбор порошка», это кабина напыления, а не печь. Если 180–200 °C, это полимеризация, как бы её ни назвали, печью или камерой. Вторая: форма загрузки, тупиковая одна дверь или проходная насквозь, это меняет цену и площадь в цеху.

Третья: способ нагрева, конвекция или ИК, под ваши детали. Слова «печь» и «камера» сами по себе ничего не решают, за ними одно устройство. Реально разные агрегаты это кабина напыления без нагрева и печь полимеризации с нагревом. Если собираете сами, начните с расчёта короба и утепления в статье про сборку камеры своими руками, а вентиляцию и рекуперацию считайте отдельно по разбору вытяжки и вентиляции. Термин в объявлении вторичен, смотрите на температуру и схему.
