Окрасочная камера напыления: устройство и выбор
Кабину напыления выбирают не по размеру корпуса, а по системе рекуперации. Именно она решает, сколько порошка вернётся в работу и как быстро вы смените цвет. Циклон даёт возврат 70–90% и смену цвета за 10–20 минут, картридж вытягивает 95–99% возврата, но менять цвет на нём долго. Сухой фильтр-мат почти ничего не возвращает и живёт под разовую покраску в один цвет. И над всем этим скорость воздуха в проёме 0,4–0,5 м/с: сорвёте её вверх, и порошок улетит мимо детали, уроните вниз, и запылите цех.
На переносе порошка теряется от 5 до 30% расхода краски. Всё, что не осело на детали, летит в вытяжку, и дальше вопрос один: поймаете вы этот порошок обратно или выбросите. Именно поэтому в кабине напыления главная деталь не корпус и не пистолет, а узел рекуперации за ним. Он определяет и экономику, и то, как часто вы сможете переключаться между цветами. Разберём кабину по узлам и посмотрим, на что смотреть при покупке.
Из чего собрана кабина напыления
Снаружи кабина выглядит как металлический короб с проёмом, но внутри это связка из пяти узлов, и каждый влияет на результат. Порошок распыляют пистолетом, заряженные частицы летят на заземлённую деталь, а всё, что пролетело мимо, подхватывает воздушный поток и тянет в рекуперацию.
- корпус с проёмом, тупиковый под ручную загрузку или проходной под конвейер;
- вытяжной вентилятор, он создаёт разрежение и держит поток через проём;
- система рекуперации: циклон, картриджи или фильтр-маты, тут собирается унесённый порошок;
- финишный фильтр после рекуперации, он чистит выброс в цех или на улицу;
- освещение и заземление детали и оснастки, без снятия статики порошок не ложится ровно.
Заземление часто недооценивают, а без него облако порошка не притягивается к детали и расход растёт. Про крючки, подвесы и контакт заземления отдельно расписано в разборе оснастки и заземления. Сам вытяжной поток и его расчёт разобраны в материале про вытяжку и вентиляцию кабины.
Рекуперация: узел, ради которого всё и затевается

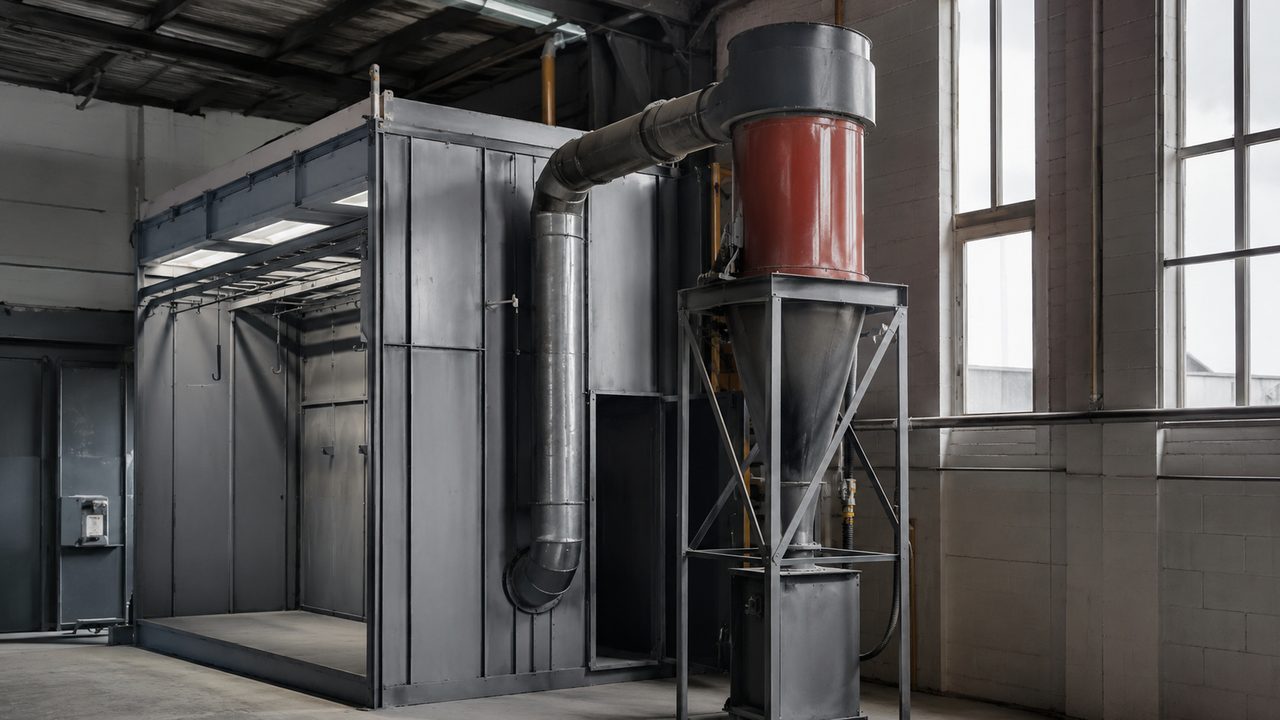

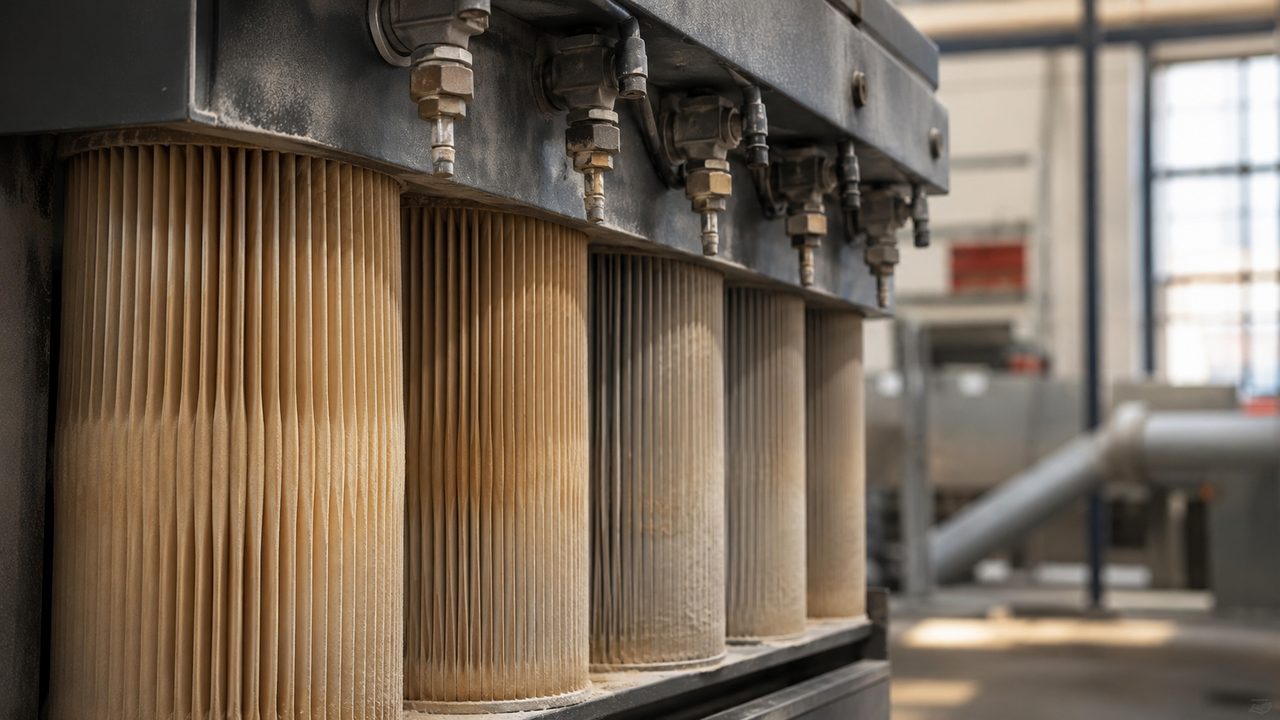

Вот тут кабины расходятся принципиально. Три способа поймать унесённый порошок, и выбор между ними задаёт всю логику работы. Циклон закручивает порошко-воздушную смесь в вихре, центробежная сила отбрасывает крупные частицы больше 20 мкм к стенке, и они оседают в бункер на возврат. Мелочь меньше 20 мкм вместе с воздухом уходит дальше, в финишный фильтр. Картриджный модуль работает иначе: смесь бьёт прямо в поверхность гофрированных фильтров, порошок оседает на них весь подряд от 0,5 мкм, а импульс сжатого воздуха периодически стряхивает его в бункер. Сухой фильтр это напольные маты в тупиковой кабине, порошок садится в них и почти не возвращается.
| Тип рекуперации | Смена цвета | Возврат порошка | Кому подходит |
|---|---|---|---|
| Циклон / моноциклон | 10–20 мин, обдув и чистка | 70–90% | серия, крупная серия, много цветов |
| Картриджный модуль | долго, чистка или замена картриджей | 95–99% | штучное и мелкосерийное, 1–2 цвета |
| Сухой фильтр-мат | замена матов | почти нет | разовая покраска, один цвет, минимум денег |
Разница в возврате обманчива. Да, картридж вытягивает больше, до 95–99% против 70–90% у циклона. Но картридж возвращает порошок без разделения по фракциям, в бункер летит вся пыль вместе с переизмельчённой мелочью, и качество рекуперата ниже. Циклон же отсекает крупную рабочую фракцию, а мелочь, которая всё равно даёт дефекты, выбрасывает. Плюс на смене цвета циклон выигрывает вчистую. Логика возврата и куда идёт собранный порошок разобрана в материале про сбор перераспыла и рекуперацию, а сам циклон как аппарат в разборе циклона и фильтра рекуперации.
Скорость воздуха в проёме: тонкая настройка, которую часто ломают
Вытяжной вентилятор держит в проёме кабины скорость около 0,4–0,5 м/с. Это тот самый воздушный занавес, что не пускает порошок наружу. Число кажется мелочью, но именно оно ловит две противоположные беды.
Гоните поток сильнее нормы, и он срывает облако порошка с детали прямо в вытяжку, перенос падает, расход растёт. Уроните поток ниже нормы, и порошок пылит через проём наружу, оседает на полу и лёгких. Правильная кабина живёт в узком окне между этими крайностями.
практика наладки кабин напыления
Внутри рекуперации скорости другого порядка: смесь входит в циклон на 18–22 м/с, иначе вихрь не сформируется и разделение фракций сорвётся. Так что вентилятор и геометрия воздуховодов подбираются под конкретный циклон, а не наугад. Отдельно держат в голове взрывобезопасность: нижний предел распространения пламени у порошка около 75 г/м³, поэтому концентрацию в воздуховоде не задирают и следят за заземлением всего тракта.
- замерить скорость в проёме анемометром по сетке точек, не на глаз;
- держать 0,4–0,5 м/с, отклонение в любую сторону чинить оборотами вентилятора;
- вход в циклон в окне 18–22 м/с, иначе падает возврат;
- весь тракт заземлён, концентрация порошка ниже предела воспламенения.
Тупиковая, проходная или с быстрой сменой цвета
Компоновка корпуса это второй выбор после рекуперации, и он проще. Тупиковая кабина имеет один проём: деталь внесли, покрасили, вынесли тем же путём. Дёшево, компактно, удобно для штучных и негабаритных вещей вроде рам и длинномера, которые таскают вручную. Проходная кабина сделана тоннелем, вход и выход на разных торцах под конвейерную линию, деталь проезжает насквозь. Это уже поток и серия.
Отдельная категория это кабины с быстрой сменой цвета. У них гладкие стены без карманов и швов, где застревает порошок, циклон или моноциклон вместо картриджей и продувка тракта. Всё заточено под то, чтобы за 10–20 минут сбросить один цвет и запустить другой. Если у вас пять цветов в день, такая кабина окупает себя простоем, которого не будет. Механику быстрого переключения мы разбираем отдельно в материале про быструю смену цвета в камере.
Как свести выбор к решению
Если разложить всё по полкам, выбор кабины сводится к трём вопросам, и они идут именно в таком порядке.
- Сколько цветов в смену? Много и часто меняете, берите циклонную кабину с быстрой сменой. Один-два постоянных цвета, берите картриджную, она вернёт больше порошка.
- Серия или штука? Поток на конвейере это проходная. Штучные и негабаритные детали руками это тупиковая.
- Какой объём и бюджет? Разовая покраска в гараже это сухой фильтр-мат в тупиковой кабине. Постоянное производство это циклон или картриджи, здесь возврат порошка окупит разницу в цене за сезон.
Дальше сверяете габарит под деталь, считаете вентилятор под проём и рекуперацию, проверяете заземление. Напыление это только половина цепочки: после кабины деталь идёт в печь, и там уже свои требования по температуре и времени полимеризации. А выбор самого порошка под задачу разобран в гиде про типы порошковой краски.
