Сколько порошка улетает мимо детали при напылении?

За первый проход на детали оседает от 30 до 60% порошка, а на мелочи и сложной геометрии всего 10–40%. Значит мимо летит 20–40%, а на решётках и проволоке и больше половины. Без сбора этот перепыл уходит на фильтр как прямые потери.

Можно ли использовать собранный порошок повторно?

Да, если работаете одним цветом и одним типом краски. Собранный порошок просеивают и подмешивают к свежему в пропорции 10–30%, максимум до 50%. Чистым рекуператом красить нельзя: у него сбита гранулометрия и хуже держится заряд, покрытие получается рыхлым.

Циклон или картриджный рекуператор, что выбрать?

Циклон возвращает 70–90% перепыла и удобен при частой смене цвета, потому что легко чистится. Картриджная система даёт 90–97%, но только при работе одним цветом, иначе картриджи забиваются чужой краской. Часто ставят связку: циклон ловит основную массу, картриджи чистят воздух.

Когда собранный порошок нельзя возвращать в бункер?

Нельзя при смене цвета или типа связующего, при видимом загрязнении, истёкшем сроке хранения и при работе с металликами и фактурными антиками. У металликов при рециркуляции разрушается алюминиевая пудра, оттенок плывёт, поэтому их красят только на выброс.

Через какое сито просеивать рекуперат перед возвратом?

Перед возвратом в бункер порошок пропускают через вибросито с ячейкой 100–150 мкм. Сито убирает комки, слипшийся порошок и мусор, которые иначе дадут точки и кратеры на покрытии. Без просеивания рекуперат в питающий бункор возвращать нельзя.

За сколько окупается система рекуперации?

При расходе от 20–30 кг порошка в смену циклон с возвратом отбивается за несколько месяцев на одной экономии материала. Без сбора вы теряете 20–40% каждого напыляемого килограмма, с возвратом общая утилизация выходит на 90–98% против 30–70% у жидкой покраски.

Взрывоопасно ли порошковое облако в кабине?

Да. Концентрация порошка в зоне напыления доходит до 45–50 г/м³, а нижний предел воспламенения эпокси-полиэфирной краски около 34 г/м³. То есть облако в кабине уже плотнее порога взрыва, и любая искра опасна. Спасает постоянная аспирация, которая уносит пыль до безопасной концентрации.

Рекуперат портит цвет и качество покрытия?

В пропорции 10–30% к свежему при просеивании нет. Проблемы начинаются, если лить чистый рекуперат или превышать 50%: мелкая фракция накапливается, заряд падает, толщина ложится неровно. На ответственных изделиях свежий порошок и рекуперат держат в разных бункерах.

Главная / Кабина напыления

Сбор перепыла порошка: рекуперация и возврат в бункер

Короткий ответ

За первый проход на детали оседает 30–60 % порошка, а на решётках и мелочи и того меньше. Значит 20–40 % улетает мимо. Без сбора это деньги на фильтр. Циклон возвращает 70–90 % перепыла, картриджная система до 90–97 %, но только при одном цвете. Собранный порошок просеивают через сито 100–150 мкм и подмешивают к свежему на 10–30 %. При смене цвета, с металликами и при загрязнении возврат невозможен, красят на выброс.

Килограмм порошка стоит денег, и 20–40 % каждого килограмма пролетает мимо детали и оседает на стенках кабины. На плоском листе перенос доходит до 60 %, а на решётке и сложной сварной конструкции с карманами падает до 30–40 %: заряженный порошок не лезет в углы из-за эффекта клетки Фарадея и сыплется вниз. Пока перепыл лежит на дне кабины, он не потерян. Потерян он в тот момент, когда его сметают в мусор вместо возврата в бункер.

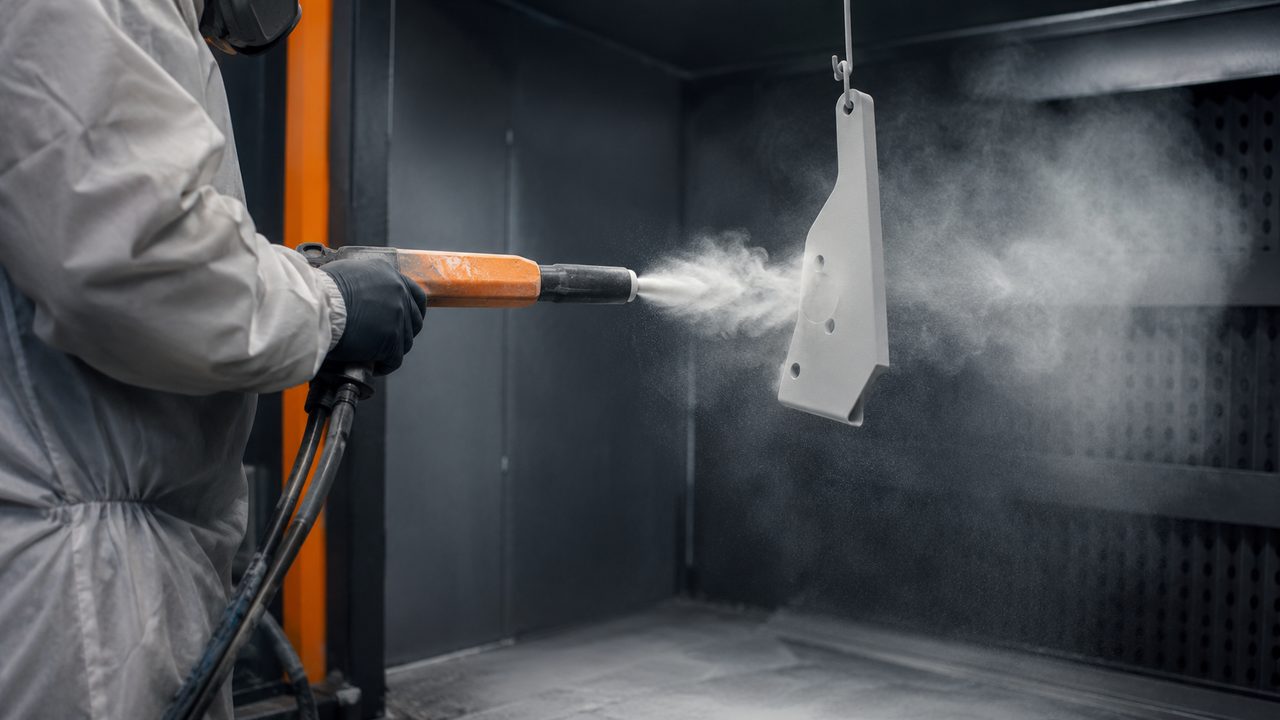

Оператор напыляет порошок в кабину, облако перепыла летит мимо детали к вытяжной стенке — fig.01 — облако перепыла: часть заряженного порошка не садится на деталь и уходит к вытяжной стенке

01 / потериСколько порошка реально улетает мимо детали

Коэффициент переноса за первый проход зависит от геометрии, а не от аккуратности маляра. Крупные детали простой формы вроде дисков или светильников ловят 30–60 % порошка сразу. Проволочные корзины, мелкий крепёж, ажурные решётки берут 10–40 %: слишком много пустого пространства между прутками, порошок пролетает насквозь. Остальное это перепыл, который надо либо поймать, либо списать.

Сравнение с жидкой краской показывает масштаб. У жидкого распыления утилизация 30–70 %, и потерянное не вернуть: аэрозоль осел и засох. У порошка есть второй шанс. С рекуперацией общая утилизация выходит на 90–98 %, потому что перепыл не отход, а сухой полуфабрикат в готовом виде.

Почему на решётках порошок улетает сильнее?

Между прутками пустота, и заряженное облако летит сквозь неё, не находя металла под собой. Плюс эффект клетки Фарадея не пускает порошок в глубокие углы. Отсюда перенос 30–40 % вместо 60 %. Тип и заряд пудры влияют тоже, разбор в статье про выбор краски.

02 / выброс vs возвратКабина «на выброс» против циклона с возвратом

Есть два подхода к перепылу. Первый: кабина на выброс. Порошок, что не сел на деталь, вытяжка уносит на фильтр, тот забивается, его чистят и содержимое выкидывают. Дёшево на старте, но каждый килограмм краски используется на 30–60 %. При мелких объёмах и постоянной смене цвета режим оправдан.

Второй подход: кабина с рекуперацией. Тот же перепыл вытяжка гонит не в мусор, а в циклон или на картриджи, там он оседает, просеивается и идёт обратно в бункер. Было 40 % на ветер, стало 5–10 %. При расходе 20–30 кг в смену возврат экономит до трети бюджета на краску. Экономика расхода разобрана в материале про снижение затрат.

Когда режим на выброс всё-таки выгоднее?

Когда цвета меняются по несколько раз в день и партии мелкие. Каждая смена цвета в рекуперации требует чистки системы, а это простой. Если за смену идёт 5–6 разных цветов по 2–3 кг, чистить циклон дольше, чем стоит сэкономленный порошок.

03 / циклон и картриджДва способа поймать перепыл

Циклон это стальной конус, куда вытяжка вгоняет запылённый воздух по касательной. Воздух закручивается, центробежная сила отбрасывает частицы порошка к стенке, они сползают в бункер внизу, а очищенный воздух уходит вверх. Циклон возвращает 70–90 % перепыла и легко чистится под смену цвета, поэтому его любят на пёстрой номенклатуре.

Картриджная система ловит порошок на складчатые фильтры, которые продуваются импульсами сжатого воздуха, и порошок ссыпается вниз. Возврат до 90–97 %, но только при одном цвете: картриджи не отмыть от чужой краски за минуту. Часто ставят связку, циклон снимает основную массу, а картриджи дочищают воздух перед выбросом. При этом 5–10 % самой мелкой фракции оседает на финишном фильтре и не возвращается.

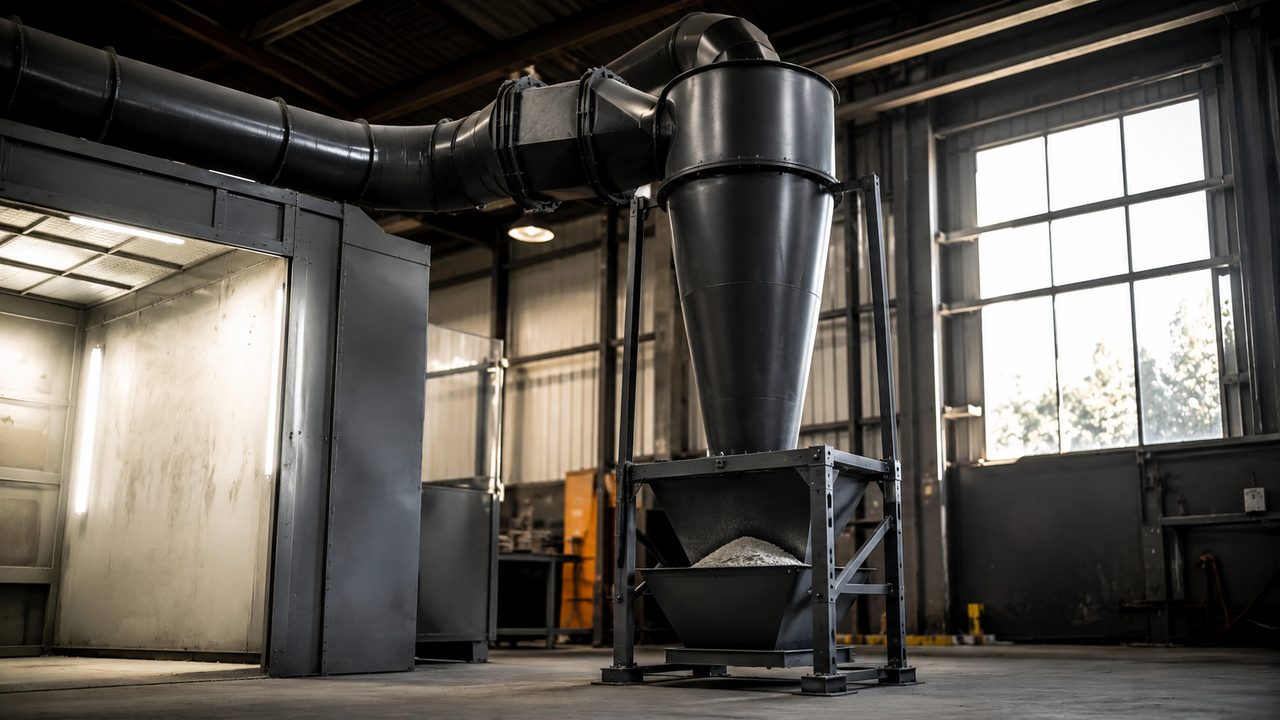

Циклонный рекуператор рядом с кабиной напыления, воздуховод и бункер с осевшим порошком — fig.02 — циклон: воздух закручивается, порошок отбрасывает к стенке и он оседает в бункер на возврат

Параметр	Циклон	Картриджный
Возврат перепыла	70–90 %	90–97 %
Смена цвета	быстрая, легко чистить	долгая, картриджи держат цвет
Мелкая фракция	часть уходит дальше	ловит почти всё
Финишная очистка	нужны фильтры после	сам финишный барьер
Лучше для	частая смена цвета	моно-цвет, поток
Потери на фильтр	5–10 % мелочи	минимальные

Можно ли собрать циклон своими руками?

Геометрию конуса и скорость воздуха придётся считать, иначе КПД просядет ниже 70 % и порошок улетит на фильтр. Вытяжку под кабину подбирают отдельно, про это есть разбор вытяжки и вентиляции. Самосбор реален, но требует расчёта, а не сварки на глаз.

04 / возвратКогда порошок можно вернуть в бункер, а когда нет

Собранный перепыл возвращают в бункер, если это тот же цвет и тот же тип краски. Работаете весь день RAL 9005 матовым эпокси-полиэфиром, перепыл того же материала идёт обратно. Как только меняете цвет или связующее, порошок из бункера и системы вычищают, а собранный до этого либо хранят отдельно под свой цвет, либо списывают.

Есть материалы, которые не возвращают никогда. Металлики: при рециркуляции алюминиевая пудра трётся и разрушается, оттенок плывёт от подвески к подвеске, поэтому металлик и фактурные антики красят только на выброс. Плюс списывают загрязнённый порошок и порошок с истёкшим сроком, который набрал влагу и потерял сыпучесть.

Смешивать цвета в бункере нельзя

Даже щепотка синего рекуперата в белом бункере даёт цветные точки по всей партии. При смене цвета система чистится полностью: бункер, шланги, инжектор, циклон. Не успели вычистить, поймаете брак на светлых тонах, который виден без лупы.

05 / ситоПросеивание и пропорция подмешивания к свежему

Собранный порошок не льют в бункер напрямую. Сначала он идёт на вибросито с ячейкой 100–150 мкм. Сито задерживает комки, слипшуюся мелочь и мусор из кабины. Пропустишь этот этап, получишь точки, кратеры и вкрапления, механику дефектов разбирает материал про отслаивание и брак.

Второй момент это пропорция. Чистым рекуператом красить нельзя: при рециркуляции крупные частицы садятся на деталь первыми, а в бункере копится мелкая фракция со сбитым зарядом, покрытие ложится рыхло и неровно. Поэтому рекуперат подмешивают к свежему на 10–30 %, максимум до 50 %. Свежий порошок возвращает нормальную гранулометрию и стабильный заряд.

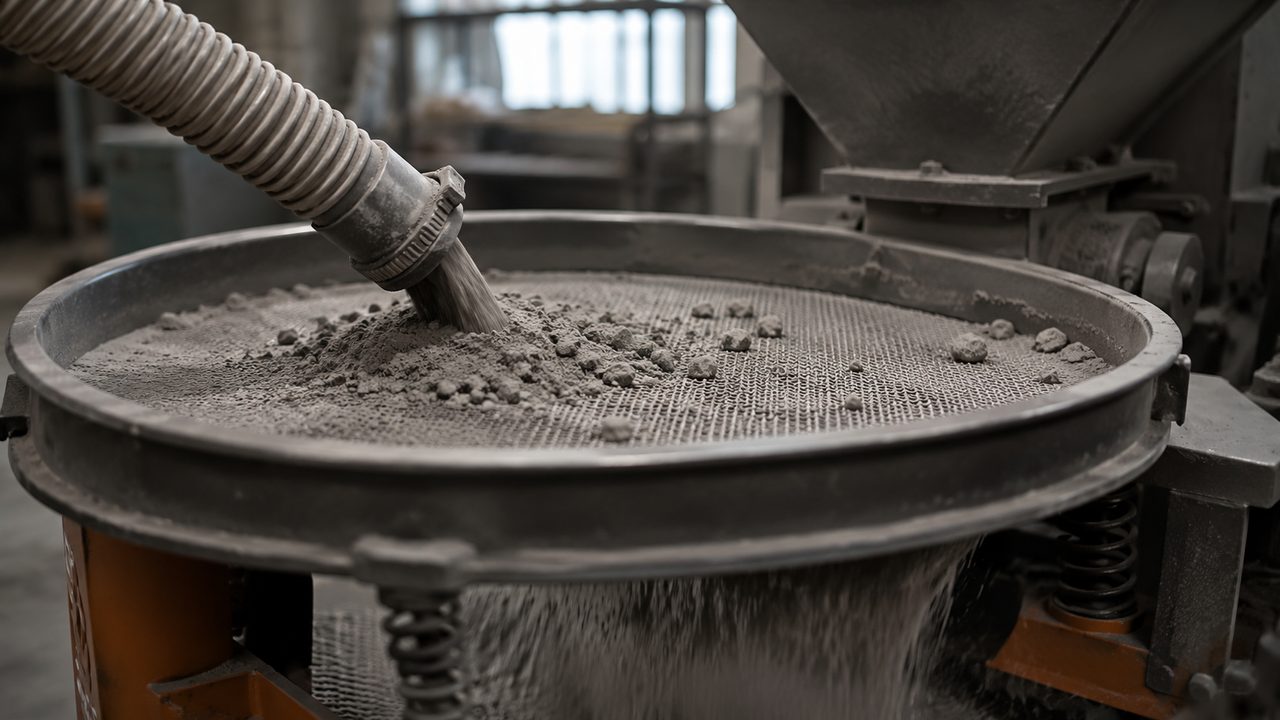

Вибросито просеивает собранный порошок перед возвратом в питающий бункер — fig.03 — вибросито: рекуперат просеивают через ячейку 100–150 мкм и только потом возвращают в бункер

Что будет, если красить чистым рекуператом?

Толщина ляжет неровно, появятся непрокрасы и рыхлые участки, потому что мелкая фракция плохо заряжается и хуже держится на детали. Подмешивание 10–30 % свежего лечит это. Про контроль толщины есть отдельный разбор слоёв и микрон.

06 / окупаемостьЗа сколько система рекуперации отбивает себя

Считать окупаемость надо от расхода. При 20–30 кг порошка в смену и потере 20–40 % на выброс вы каждый день выкидываете 4–12 кг краски. За месяц это десятки килограммов, по стоимости сопоставимо с циклонной системой уже за несколько месяцев работы одним цветом. С возвратом на ветер идут только 5–10 % мелочи с финишного фильтра.

Порог простой. До 10 кг порошка в смену и при пёстрых цветах рекуперация часто не окупается: экономия меньше, чем время на чистку под смену цвета. От 20 кг в смену одним цветом циклон или картридж отбиваются быстро. Экономику заработка вокруг этого разбирает материал про доход на порошковой покраске.

07 / безопасностьПорошковое облако: 45–50 г/м³ против НКПР 34 г/м³

Сбор перепыла это не только про деньги. Порошковое облако в кабине само по себе взрывоопасно. Концентрация пыли в зоне напыления доходит до 45–50 г/м³, а нижний концентрационный предел воспламенения эпокси-полиэфирной краски около 34 г/м³. То есть облако в кабине плотнее порога взрыва, и не хватает только искры. Заряд статики, короткое замыкание, тлеющий контакт дают эту искру.

Держит ситуацию в норме постоянная аспирация. Вытяжка уносит пыль из зоны напыления так, чтобы средняя концентрация падала ниже опасной, а перепыл шёл в рекуператор. Заземление детали и оборудования снимает статику, разбор в материале про оснастку и заземление. Без работающей вытяжки красить нельзя: кабина без аспирации это готовая пылевоздушная смесь.

Циклон и картриджи тоже надо защищать от взрыва?

Да, внутри системы концентрация выше, чем в кабине. Рекуператоры комплектуют мембранами сброса давления и заземляют весь тракт, чтобы статика не копилась на металле. Просыпи порошка на пол убирают промышленным пылесосом, а не веником, чтобы не поднимать облако.

08 / выводЧто ставить под свой поток

Ориентир по расходу и цветам. Мелкий поток до 10 кг в смену с частой сменой цвета: кабина на выброс или простой циклон, который быстро чистится. Средний поток одним-двумя цветами от 20 кг: циклон с возвратом окупается за месяцы. Стабильный моно-цвет в поток: картриджная система с возвратом 90–97 %, где на ветер идёт только мелочь с финишного фильтра.

При любом варианте два правила не меняются. Собранный порошок просеивают через 100–150 мкм и подмешивают к свежему на 10–30 %, а не льют чистым. И вытяжка работает всегда: порошковое облако плотнее порога взрыва. Металлики, антики и смену цвета считают отдельно, там перепыл идёт в мусор и это заложено в цену детали.
