Циклон и рекуперация порошка: сколько краски можно вернуть и когда это окупается
За первый проход на деталь садится 40–60 % порошка, остальное летит мимо. При расходе 25 кг в смену и цене 280 руб/кг без рекуперации в мусор уходит до 2800 руб за смену, а это около 60 000 руб в месяц. Циклон возвращает 70–90 % перепыла и на потоке одним цветом окупается за 3–7 месяцев. При частой смене цвета и расходе до 10 кг в смену чаще выгоднее работать на выброс.
Килограмм полиэфирного порошка стоит 250–300 руб, а на деталь при первом проходе садится в лучшем случае половина. Остальное оседает на стенках кабины, на решётке пола и уходит в вытяжку. Пока порошок лежит на дне кабины, он не потерян. Потерянным он становится в момент, когда его выметают в мусор вместо возврата в бункер. Разница между этими двумя сценариями и есть тема статьи: сколько именно денег утекает, и за сколько система возврата их отбивает.
Куда уходит половина краски
Коэффициент переноса за первый проход зависит от геометрии детали, а не от рук маляра. На плоском листе или диске порошок ложится на 50–60 %. На проволочной корзине, ажурной решётке, сварной раме с карманами перенос падает до 30–40 %: между прутками пустота, заряженное облако пролетает насквозь, а в глубокие углы порошок не лезет из-за эффекта клетки Фарадея. Всё, что не село, это перепыл.
Сравнение с жидкой краской показывает, в чём фокус. У жидкого распыления утилизация тоже 30–70 %, но потерянное уже не вернуть: аэрозоль осел и засох. У порошка перепыл остаётся сухим сыпучим материалом в готовом виде. Его можно поймать и пустить в дело второй раз. Именно поэтому у порошка общая утилизация с возвратом выходит на 90–95 %, а без возврата держится на тех же 40–60 %, что и у жидкой.
Циклон ловит перепыл, а не отправляет его на фильтр

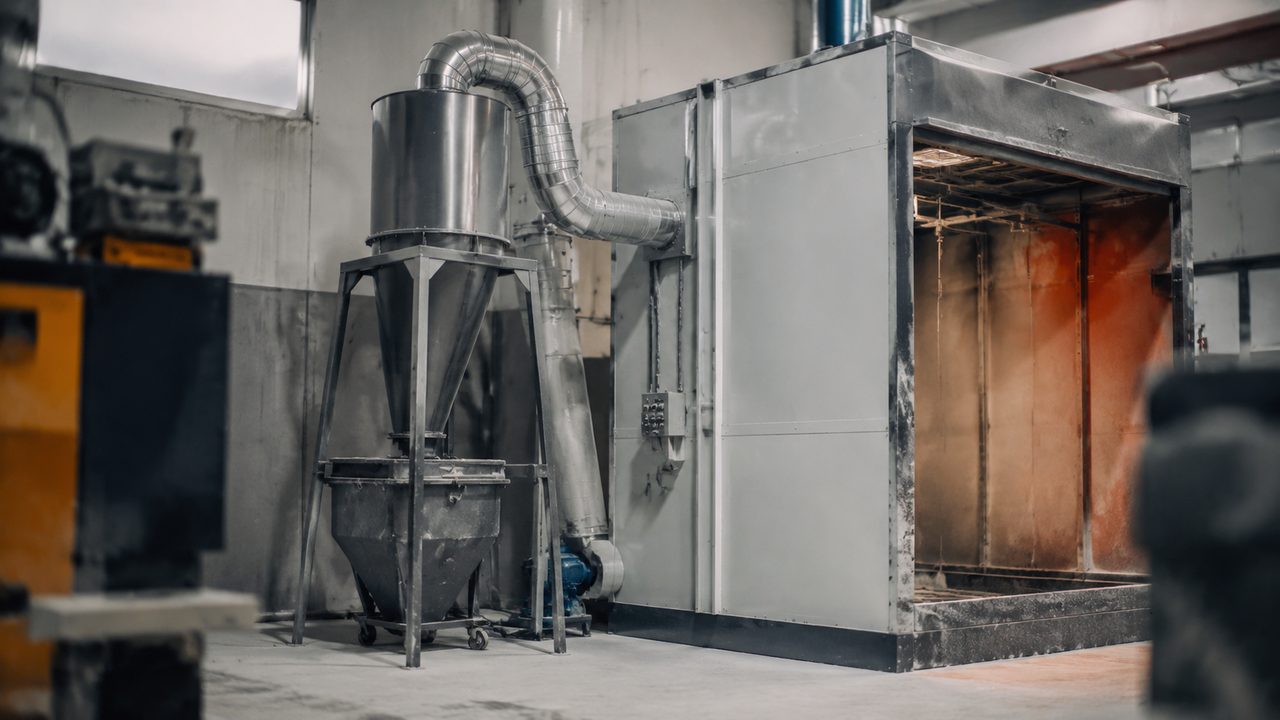

Кабину можно построить двумя способами. Первый: на выброс. Вытяжка гонит перепыл на фильтр, тот забивается, его меняют или чистят, а содержимое выкидывают. Дёшево на старте. Каждый килограмм краски при этом работает на 40–60 %. Второй способ: с рекуперацией. Тот же перепыл вытяжка гонит в циклон, там центробежная сила отбивает частицы к стенке, они сползают в бункер, просеиваются и идут обратно в напыление. Циклон возвращает 70–90 %, картриджная система до 90–97 %. На ветер остаётся 5–10 % самой мелкой фракции.
Возврат нельзя лить в бункер напрямую. Порошок сначала пропускают через вибросито с ячейкой 100–150 мкм, чтобы убрать комки и мусор, и подмешивают к свежему на 10–30 %. Чистым рекуператом красить нельзя: копится мелкая фракция со сбитым зарядом, покрытие ложится рыхло. Механику этого разбирает материал про толщину и слои. Но для экономики важно другое: возвращённый порошок это не «почти краска», а полноценная краска, если соблюдены цвет, тип и просев.
Считаем на живых цифрах
Возьмём средний цех. Расход 25 кг порошка в смену, цена 280 руб/кг, работа одним цветом, 22 смены в месяц. Первый проход даёт перенос 60 %, значит мимо детали летит 40 %, это 10 кг перепыла в смену.
Без рекуперации эти 10 кг уходят в мусор: 2800 руб в смену, 61 600 руб в месяц. С циклоном, который возвращает 90 % перепыла, обратно приходит 9 кг, а выброс падает до 1 кг в смену: 280 руб в смену, 6160 руб в месяц. Экономия 55 000 руб в месяц на одном материале. Простой циклон с возвратом в рублёвом эквиваленте стоит 150–400 тыс. руб, отсюда окупаемость 3–7 месяцев.
| Расход в смену | Выброс без циклона, ₽/мес | Выброс с циклоном, ₽/мес |
|---|---|---|
| 10 кг | ~24 600 | ~2 500 |
| 15 кг | ~37 000 | ~3 700 |
| 25 кг | ~61 600 | ~6 200 |
| 40 кг | ~98 500 | ~9 900 |
| 60 кг | ~147 800 | ~14 800 |
Таблица посчитана при цене 280 руб/кг, потере 40 % первого прохода, возврате циклона 90 % и 22 сменах. Строка 60 кг в смену это почти 148 тыс. руб экономии в месяц: система с возвратом отбивается за пару месяцев. Строка 10 кг даёт около 22 тыс. руб экономии, и вот тут уже надо смотреть на цену системы и на цвета.
Окупаемость рекуперации считается не от площади цеха и не от числа заказов, а от килограммов порошка в месяц и цены за килограмм. Всё остальное вторично.
правило расчёта
Развилка: один цвет или пёстрая номенклатура
Расход это половина ответа. Вторая половина это цвета. Здесь два сценария, и они дают противоположные выводы.
- Один-два цвета, поток. Забор, ворота, диски, типовые конструкции в одном RAL. Перепыл того же материала спокойно идёт обратно. Циклон или картридж работают на полную, экономия максимальная, окупаемость 3–7 месяцев. Здесь рекуперация обязательна от 20 кг в смену.
- Много цветов, мелкие партии. По 5–6 цветов за смену, по 2–3 кг каждый. Перепыл каждого цвета отдельный, смешивать нельзя. Под каждую смену цвета систему чистят: бункер, шланги, инжектор, циклон. Чистка съедает время, а сэкономленный порошок мелкий. Часто выгоднее работать на выброс и заложить потери в цену.
Даже щепотка синего рекуперата в белом бункере даёт цветные точки по всей партии, и светлый тон покажет их без лупы. Если номенклатура пёстрая, честная арифметика такая: время оператора на чистку под каждый цвет × число смен цвета за месяц против стоимости сэкономленного порошка. Часто первое больше второго, и тогда циклон простаивает или его вовсе не ставят. Металлики и фактурные покрытия в этот расчёт не входят вообще: они всегда на выброс.
Когда рекуперация не окупается
Не для каждого цеха циклон это плюс к деньгам. Ниже 10 кг порошка в смену экономия на материале мелкая, а система стоит своих денег и требует места, воздуховодов и обслуживания. Добавьте пёструю номенклатуру, и картина складывается против возврата.
- Расход до 10 кг в смену и партии разовые.
- Смена цвета несколько раз в день, каждый цвет по паре килограммов.
- Основной объём это металлики, антики, фактурные краски, которые не рециркулируют.
- Нет места под циклон и бункер рядом с кабиной.
Если сошлись два-три пункта, деньги на систему лучше вложить в подготовку и качество напыления: тогда первый проход даёт не 40 %, а 55–60 % переноса, и терять приходится меньше. Разбор оснастки и заряда есть в материале про подвесы и заземление.
Можно ли поднять перенос без покупки циклона?
Что рекуперация даёт кроме экономии на порошке
Деньги на материале это главный, но не единственный эффект. Циклон снимает нагрузку с финишного фильтра: тот забивается медленнее и служит дольше, потому что основную массу порошка забирает циклон, а не картриджи тонкой очистки. Реже меняете фильтры это тоже статья расходов.
Второй момент про воздух и безопасность. Порошковое облако в зоне напыления по концентрации подходит к нижнему пределу воспламенения, поэтому вытяжка работает всегда, а рекуператор просто пускает уносимый порошок в дело вместо выброса. Про аспирацию кабины отдельный разбор в статье про вытяжку и вентиляцию. И третье: меньше порошка на полу и стенках это меньше времени на уборку кабины, разбор в материале про обслуживание и чистку.
Итог по деньгам простой. Считайте месячный расход в килограммах, умножайте на цену и на долю потерь. Если выброс переваливает за 40–50 тыс. руб в месяц и вы работаете одним-двумя цветами, циклон отобьётся быстрее, чем износится. Если расход мелкий или цветов много, деньги останутся в подготовке и в аккуратном напылении, а перепыл спишете в цену детали.
