Инфракрасная полимеризация против конвекционной: как греет и что выбрать
ИК и конвекция передают тепло по-разному. Инфракрасный луч греет поверхность детали напрямую и выводит полиэфир на сшивку за 2–10 минут, но достаёт только то, что видит: тень и полости недогреваются. Конвекция греет воздух, а воздух равномерно прогревает всю массу за 10–20 минут, зато держит деталь при мягких 160–200 °C и не оставляет холодных зон. Тонкие плоские детали простой формы под ИК, массивные и сложные под конвекцию, поток разной геометрии на комбинированной линии ИК-преднагрев плюс конвекционная досушка.

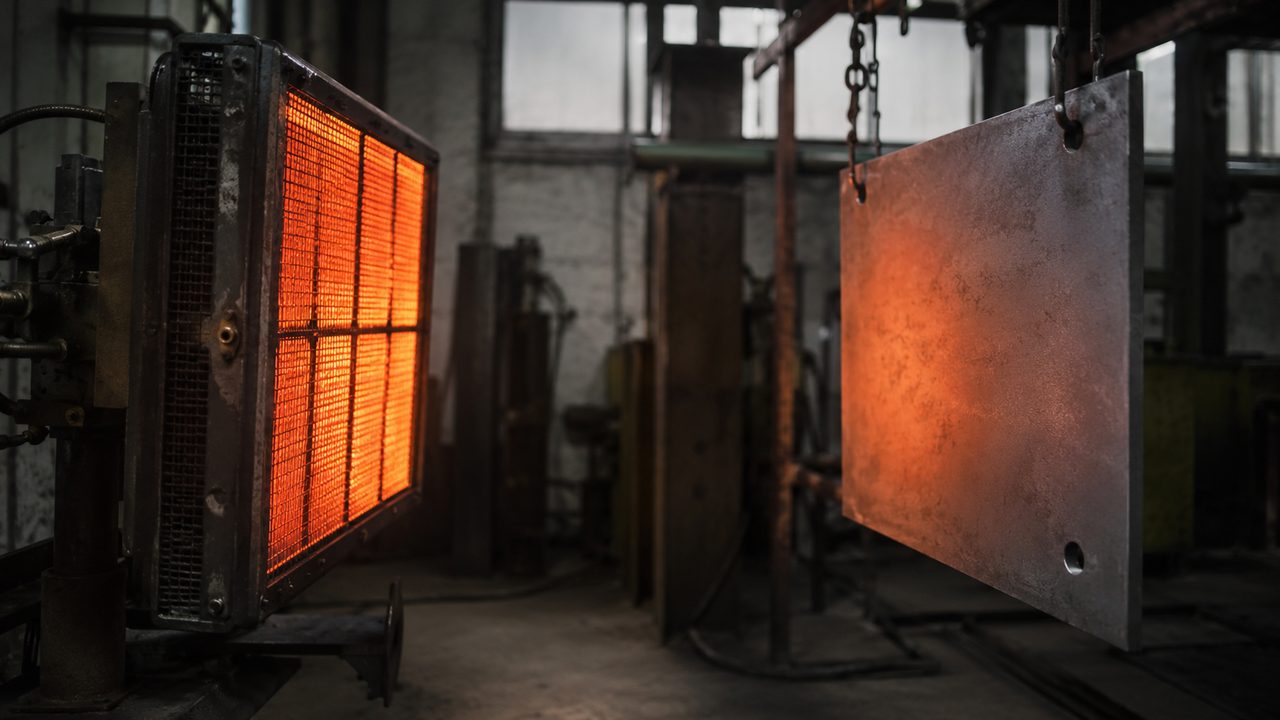

Плоская стальная панель под инфракрасной панелью выходит на оплавление порошка за 40 секунд, а та же панель в конвекционной печи ждёт прогрева воздуха 8–10 минут. Разница в способе доставки тепла. ИК светит лучом прямо в металл, конвекция сначала греет воздух и только потом воздух отдаёт тепло детали. Отсюда всё остальное: скорость, температура, равномерность и то, на какой детали каждый способ проваливается. Разберём физику по слоям, с цифрами, а не лозунгами про «быстро и качественно».
01 / физикаДва механизма: луч в металл против горячего воздуха
Конвекция это перенос тепла через движение горячего воздуха. ТЭНы греют воздух, вентилятор гонит его по камере, воздух омывает деталь и отдаёт ей энергию. Цепочка длинная: ТЭН, воздух, поверхность металла, толща металла. Каждое звено съедает время, поэтому конвекция инертна по своей природе.
Инфракрасный нагрев это лучистая передача. Эмиттер излучает волны, они летят по прямой и поглощаются поверхностью детали, превращаясь в тепло прямо в металле и в слое порошка. Воздух между лампой и деталью почти не греется, он для ИК прозрачен. Отсюда главное отличие: ИК не тратит энергию на прогрев кубометров воздуха и стенок, весь поток идёт в поверхность. Это и делает его быстрым, и это же его ограничивает, потому что греется только то, что луч видит.
Почему ИК не греет воздух в камере?
02 / волныДлина волны решает, что именно нагреется
Инфракрасный диапазон делят на три части по длине волны. Коротковолновый (NIR) это 0,75–2 мкм, средневолновый (MIR) 2–4 мкм, длинноволновый (FIR) от 4 мкм и выше. Для порошковой краски это не абстракция: от волны зависит, куда уйдёт энергия и как быстро.
У полиэфирных смол пик поглощения полярных групп и радикалов лежит около 3,2 мкм, а высокое поглощение держится в полосе 2,3–3,3 мкм. Средневолновый ИК попадает прямо в этот пик и отдаёт энергию в слой краски эффективнее всего, поэтому средняя волна около 2,35 мкм греет поверхность быстрее закрытой печи. Коротковолновый проникает глубже и частично доходит до подложки, длинноволновый греет только самый верхний слой плёнки. Под конкретную краску и толщину подбирают волну, а не берут «просто ИК».
Средняя или короткая волна для тонкого покрытия?
03 / проникновениеПоверхность греется мгновенно, толща отстаёт
ИК закачивает энергию в поверхность за секунды, а вот дальше в глубину металла тепло идёт уже медленно, обычной теплопроводностью. Для листа 1–2 мм это не проблема: тонкий металл прогревается насквозь почти сразу за поверхностью. Для толстого фланца картина другая: поверхность под лампой уже 220 °C, а сердцевина ещё держит 120–140 °C, и ИК тут ничем не помогает, потому что внутрь луч не проникает.
Конвекция в этом ровнее. Горячий воздух омывает деталь со всех сторон одновременно, тепло входит по всей поверхности сразу, и толща прогревается симметричнее. Медленнее, но без перекоса «перегретая корка при холодной сердцевине». Именно поэтому выдержку по массивной детали всё равно считают от прогрева металла, а не воздуха, и без разницы, ИК это или конвекция. Механику тепловой инерции массы разбирает отдельный режим для массивных деталей.
04 / теньПрямая видимость: где ИК проваливается

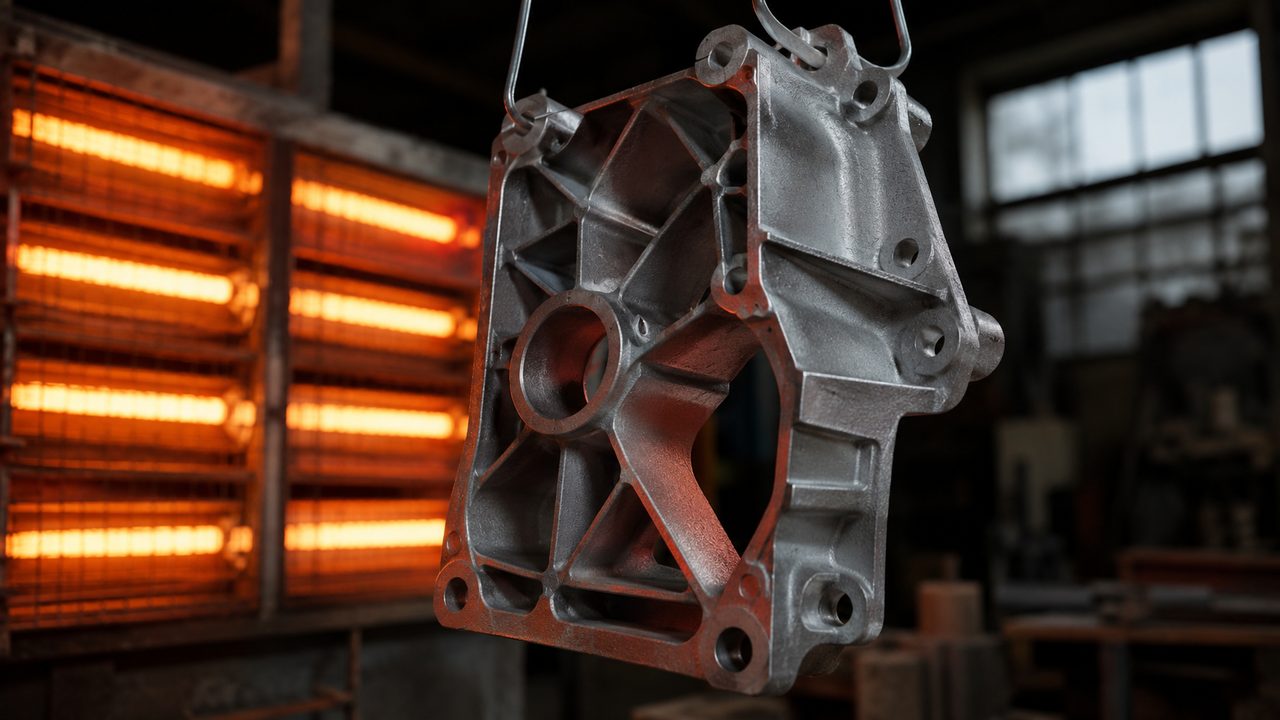

Слабое место ИК одно, но крупное. Излучение летит по прямой и греет только те грани, на которые падает. Всё, что в тени (обратная сторона, внутренние карманы, глубокие рёбра, полости трубы), получает тепло лишь по металлу через теплопроводность. На развитой геометрии разброс между освещённой гранью и тенью доходит до 40–60 °C. Освещённая сторона уже перепеклась, тень ещё сырая.
Результат предсказуем: в тени порошок недопекается, сшивка неполная, покрытие там сходит первым. По плоскому листу или диску такой беды нет, луч достаёт всю плоскость. По кронштейну с карманами или сварному узлу ИК в одиночку не справляется. Конвекция от геометрии почти не зависит: воздух затекает и в карман, и за обратную сторону. Про механику недопёка и отслаивания есть разбор почему отслаивается порошковая краска.
Как понять, что тень под ИК недопеклась?
05 / массаПочему конвекция ровнее берёт объём и толстые детали
Конвекция проигрывает в скорости, но выигрывает в равномерности по объёму. Заполненную камеру с десятком разноразмерных деталей воздух прогреет весь, до каждой поверхности, куда затекает поток. ИК тут проиграл бы: задние детали в тени передних остались бы холодными. Для батчевой загрузки со смешанной геометрией конвекция остаётся рабочим стандартом.
Есть и физика энергии. Прогреть 1 кг стали на 160 °C это около 0,02 кВт·ч, и эту энергию надо ввести в толщу, а не только в поверхность. Конвекция вводит её по всей поверхности равномерно, что для массивной детали важнее скорости. ИК же на массиве упрётся в перегрев поверхности раньше, чем сердцевина дойдёт до режима. Отсюда правило: чем толще и сложнее деталь, тем больше перевес у конвекции. Тонкая плоская номенклатура наоборот тянет к ИК, пример такой номенклатуры разбирает печь для покраски дисков.
С какой массы детали ИК уступает конвекции?
06 / циклВремя и температура: цифры по обоим способам
Ниже сводка по реальным режимам. ИК-цифры даны по температуре поверхности детали, конвекционные по воздуху камеры при выдержке от прогрева металла. Времена ориентировочные, конкретика зависит от краски, толщины покрытия и массы детали.
| Параметр | Инфракрасный | Конвекционный |
|---|---|---|
| Температура режима | 230–240 °C по поверхности | 160–200 °C по воздуху |
| Выход на оплавление | 40 сек – 2 мин | 8–15 мин |
| Полный цикл (тонкая деталь) | 2–10 мин | 10–20 мин |
| Равномерность по геометрии | плохая (тень) | высокая |
| Массивная деталь | перегрев поверхности | ровный прогрев |
| Прогрев воздуха/объёма | почти нет | обязателен |
Как читать: ИК даёт выигрыш по времени 50–75 %, но только там, где луч достаёт всю поверхность. По батчу сложной формы конвекция при 160 °C × 20 минут или 200 °C × 10–15 минут ровнее закрывает всю деталь без теневых зон. Базовые режимы по типам краски собраны в материале про температуру и время полимеризации.
И под ИК, и в конвекции выдержку отсчитывают от момента, когда сам металл дошёл до режима (PMT), а не когда прибор показал температуру. Под ИК добавляется проверка теневых зон: лицевая грань может выйти на режим, а карман нет. Мерять надо самую холодную точку, обычно она в тени или в толще.
07 / комбиИК-преднагрев плюс конвекционная досушка

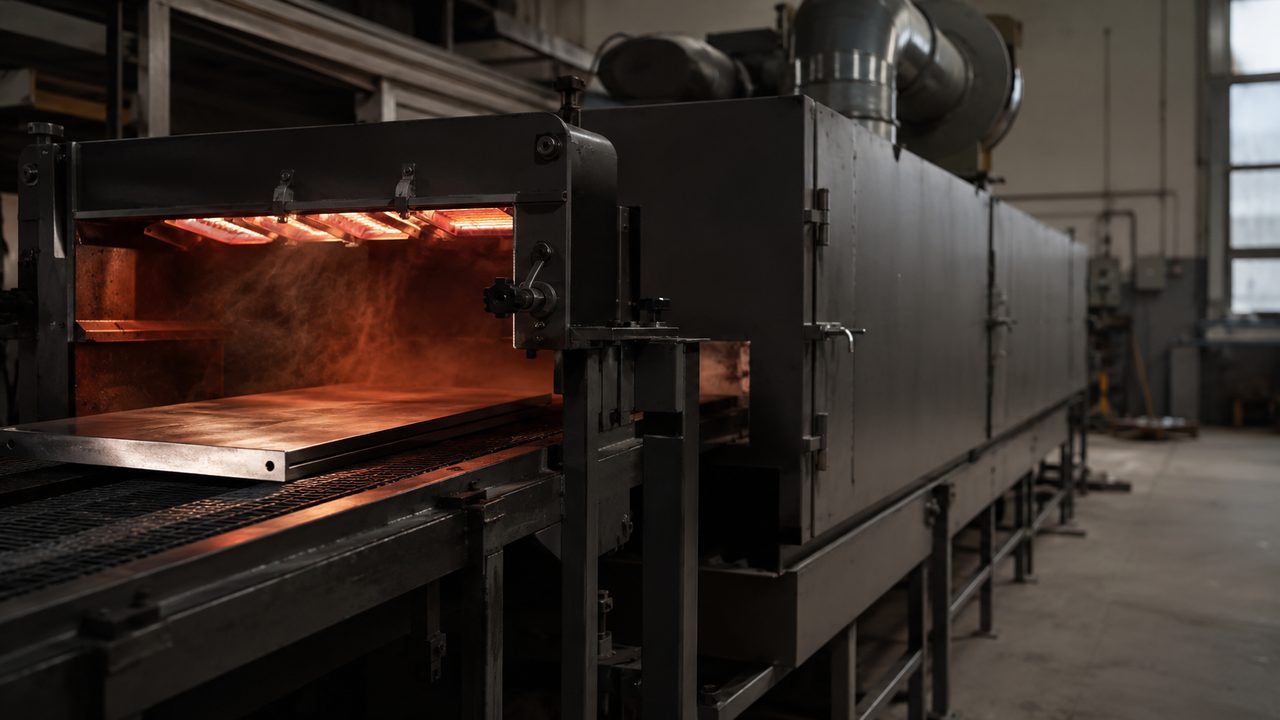

Промышленность давно свела оба способа в одну линию, чтобы взять скорость ИК и равномерность конвекции. Схема простая. На входе стоят ИК-панели: за 1–3 минуты они выводят поверхность и порошок на оплавление, стартуют сшивку и снимают липкость. Дальше деталь заходит в конвекционный туннель, где горячий воздух 140–180 °C добивает тень, обратные стороны и толщу равномерно.
Что это даёт: общий цикл короче примерно на треть против чистой конвекции, а конвекционную зону можно держать при более низких 110–140 °C, потому что часть сшивки уже прошла под ИК. Тень, которую ИК не достал в одиночку, закрывает воздух. Комбинация оправдана на потоке, где детали разной геометрии идут вперемешку и ни чистый ИК, ни чистая конвекция по отдельности не оптимальны. Про то, какую схему выбрать под свою задачу, есть отдельный разбор ИК или конвекционная камера.
08 / выборЧто для каких деталей
Разложим по номенклатуре без общих слов. Тонкий плоский лист, панель, диск, кузовной элемент простой формы: чистый ИК, выигрыш по времени максимальный, тени почти нет. Сложная деталь с карманами, сварной узел, литьё с полостями: конвекция, воздух затекает всюду. Массивный фланец, чугунная плита, вал от 20–30 кг: конвекция с выдержкой от прогрева металла, ИК только перегреет поверхность.
Поток со смешанной геометрией на объёме: комбинированная линия ИК плюс конвекция. Самодельная камера в гараже под разные детали: почти всегда конвекция, её проще собрать и она прощает геометрию, тогда как ИК требует точной расстановки эмиттеров под конкретную деталь. Выбор идёт не от моды на ИК, а от того, что именно вы красите и какой формы это что-то. Сборку конвекционной камеры разбирает материал про камеру полимеризации своими руками.
