Главная / Хранение порошковой краски
Хранение порошковой краски: срок годности и условия
Закрытый заводской мешок хранится около 12 месяцев от даты выпуска, вскрытый 2–3 месяца. Держат при +15…+25 °C и влажности 50–60%, не ближе 1 м к ТЭНам и печи, без прямого солнца. Выше +30 °C порошок агломерирует и срок падает до 4–6 месяцев, выше влажности 70% тянет воду и даёт поры после полимеризации. Перед работой сомнительный порошок просеивают через сито 150–200 мкм и проверяют пробным напылением.
Мастер выкатил детали из камеры, а по всей поверхности кратеры и мелкие поры. Полдня крутил температуру и выдержку, грешил на вытяжку. Проблема была в мешке краски, который простоял лето под металлической крышей цеха, набрал влаги и лёгкое спекание. Печь работала верно, испорчено было сырьё. Хранение порошка это не складская формальность, а половина будущего дефекта.
01 / срокСколько на самом деле хранится порошок
Цифра на паспорте это не абсолютный срок, а обещание завода при заданных условиях. Закрытая заводская упаковка держит свойства около 12 месяцев от даты выпуска. Если склад прохладный, +5…+15 °C и сухой, срок реально тянется до 18 месяцев, но такой порошок уже проверяют перед каждой загрузкой. Как только упаковку вскрыли, отсчёт идёт заново и гораздо быстрее.
Гарантийный срок в паспорте (TDS) у эпокси-полиэфира обычно от 6 месяцев при температуре не выше +35 °C. Это не значит, что на седьмой месяц краска в брак, это граница, после которой завод перестаёт отвечать за результат. Дальше срок годности определяют условия склада, а не дата на этикетке.
| Состояние упаковки | Срок | Условие |
|---|---|---|
| Закрытая заводская | 12 мес | +15…+25 °C, сухо |
| Закрытая, прохладный склад | до 18 мес | +5…+15 °C, проверка перед работой |
| Вскрытая, плотно закрыта | 2–3 мес | герметизация скотчем |
| Вскрытая, неплотно | 1–2 мес | впускает влагу |
| Рекуперат из циклона | 1 мес | просев, тара с крышкой |
Что режет срок сильнее всего?
02 / температураПочему +25 это порог
Порошковая краска это термореактивное сырьё. Связующее начинает сшиваться от тепла, и этот процесс не выключается на складе, он просто идёт очень медленно при комнатной температуре. Оптимум +15…+25 °C держит реакцию почти на нуле. Выше +30 °C частицы начинают слипаться, а связующее подхватывает частичную полимеризацию прямо в мешке. При +30…+35 °C эффективный срок падает до 4–6 месяцев, выше +35 °C порошок хранить нельзя.
Холод бьёт иначе. Сам по себе минус связующему почти не вредит, опасен перенос мешка с мороза в тёплый цех: на холодном порошке выпадает конденсат, и краска берёт воду. Поэтому мешки с холода выдерживают в тепле 24 часа закрытыми, до вскрытия. Тот же механизм, что заставляет очки запотевать с улицы.
Краска перегрелась на складе, это видно сразу?
03 / влажностьЧто делает влага с порошком
Порошок гигроскопичен и адсорбирует влагу поверхностью частиц. Норма склада 50–60% относительной влажности, допустимо до 65%. Выше 70% начинается активное влагопоглощение, и последствия видно только после печи. Влажный порошок хуже заряжается: плёнка воды на частице сбивает электростатику, факел ложится рыхло, часть детали недокрашивается.
Вторая беда всплывает в камере. Захваченная влага при нагреве вскипает под плёнкой краски и выходит газом, оставляя поры и кратеры. Для мастера это выглядит как дефект печи, хотя причина в сыром порошке. Сухой сжатый воздух в пистолете тут не спасёт, если влага уже сидит в самой краске, это отдельный контур подготовки, разобранный в статье про подготовку воздуха и влагоотделитель.
Почему после старого мешка вылезли кратеры, а печь исправна?
04 / соседствоСолнце, ТЭНы и печь рядом
Даже в норме по средней температуре склад может губить краску локально. Мешок, прислонённый к горячей стенке камеры или стоящий под ТЭНами, греется с одного бока. Порошок берут послойно, и однажды в совок попадает спёкшийся из-за перегрева кусок. Отсюда правило: упаковку держат не ближе 1 метра от любого источника тепла, будь то печь, батарея или ТЭНы.
Прямое солнце добавляет свою проблему. Ультрафиолет через прозрачную часть тары бьёт по пигменту и деградирует его ещё до нанесения, цвет уходит от паспортного. Плюс солнечная сторона мешка перегревается днём и остывает ночью, а перепады ускоряют слипание. Стеллаж ставят в глубину помещения, подальше от окон и ворот.
05 / слёживаниеАгломерация против спекания

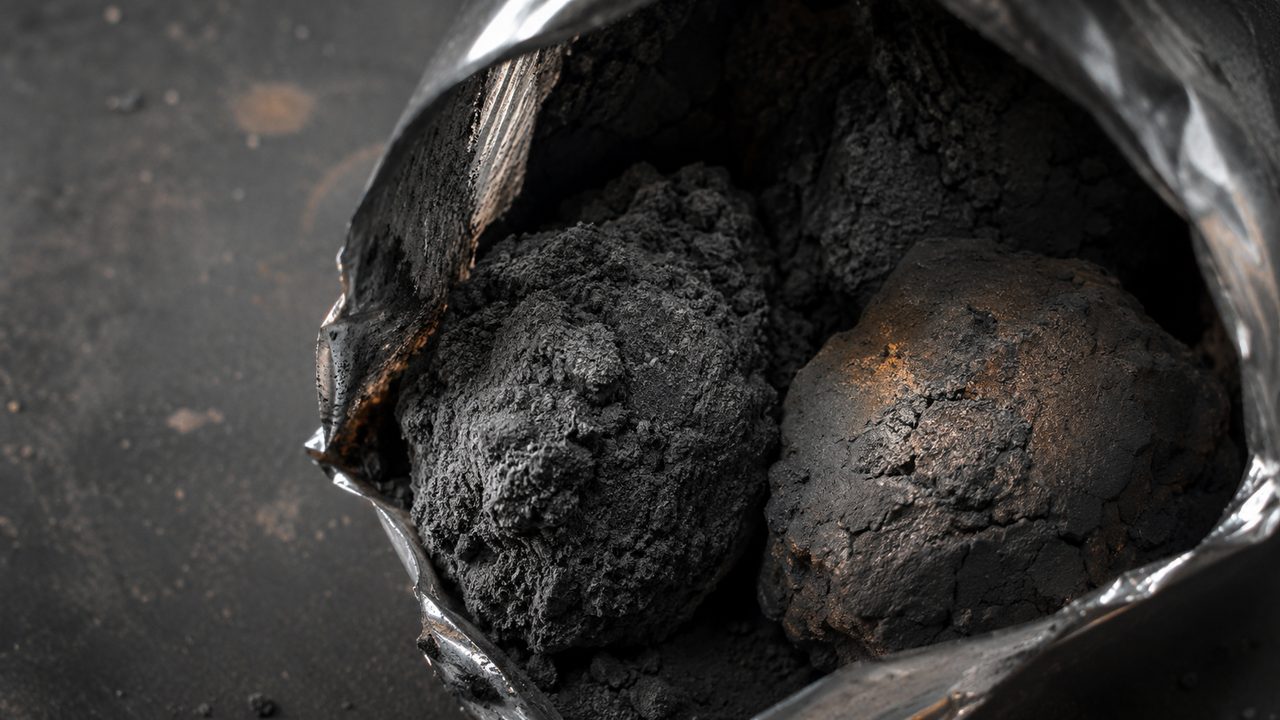

Комки в мешке бывают двух видов, и различить их важнее, чем кажется. Мягкая агломерация это лёгкое слипание частиц от тепла или влаги. Такой комок рассыпается в пыль под пальцами или на сите, порошок после просева годен. Твёрдый спёкшийся конгломерат это уже частичная полимеризация связующего, он не давится и не крошится. Это отказ, вернуть его в сыпучее состояние нельзя.
Проверка простая. Сожмите комок. Рассыпался в пыль, значит агломерат, просеивайте и работайте. Остался твёрдым камушком, значит спекание, весь мешок под подозрением. Если спёкшиеся куски идут по всему объёму, краску списывают целиком, экономия тут выйдет дороже переделки партии деталей.
06 / признакиКак читать испорченный порошок по детали
Проще всего распознать испорченную краску не в мешке, а по готовой детали после камеры. Каждое нарушение хранения возвращается своим дефектом, и если знать связку, поиск причины занимает минуты, а не полдня кручения режимов.
| Что видно у камеры | Симптом | Причина в хранении |
|---|---|---|
| Рыхлый факел, недокрас | слабый заряд | влага в порошке, влажность >70% |
| Поры и кратеры после печи | вскипание влаги | отсырел, конденсат с холода |
| Точки и вкрапления | комки в факеле | слёживание, не просеяли |
| Тусклый глянец, слабая адгезия | частичная сшивка | перегрев >30 °C на складе |
| Цвет ушёл от паспорта | деградация пигмента | прямое солнце, UV |
Слабый заряд и рыхлое напыление легко спутать с проблемой заземления или пистолета. Если оснастка исправна, а порошок свежий из закрытого мешка ложится нормально, а старый нет, дело в краске. Отдельно про потерю липкости факела в статье про слабую адгезию и когда порошок не липнет.
Как быстро понять, порошок или печь виноваты?
07 / просевПроверка перед загрузкой в камеру

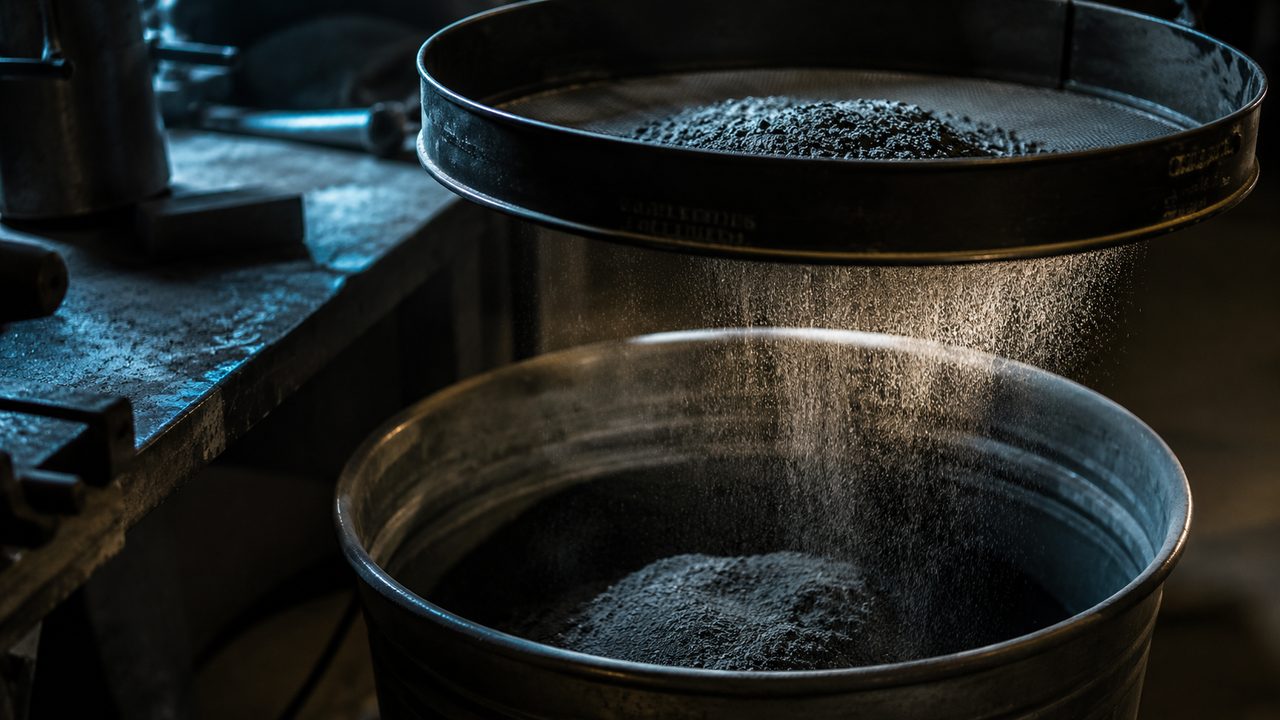

Если краска хранилась долго, вскрывалась или лежала на жаре, её просеивают. Сито 150–200 мкм ловит слипшиеся комки и посторонние частицы, которые иначе забьют инжектор пистолета и лягут точками на детали. Свежий порошок из только что вскрытого заводского мешка просеивать не обязательно, но вреда от этого нет.
Для сомнительной партии делают тест текучести. Насыпают щепоть на металлическую пластину и греют до 180–200 °C. Годная краска растекается в ровную гладкую плёнку, испорченная плавится комками, пузырится или не течёт. Это пять минут на образце против переделки целой загрузки. Пробное напыление на одну деталь показывает и заряд, и итог после печи разом.
Что даёт тест плавлением на пластине?
08 / упаковкаВскрытый мешок и рекуперат
После первого вскрытия срок краски сокращается в разы. Плотно герметизированный скотчем мешок держится 2–3 месяца, неплотно закрытый 1–2 месяца. Поэтому вскрывают ровно столько, сколько уйдёт в ближайшую работу, а остаток закрывают сразу. Каждое лишнее открытие впускает влажный воздух на порошок.
Отдельная тема рекуперат, порошок собранный из циклона после перераспыла. Он уже прошёл через факел, потерял часть заряда и набрал влаги, поэтому хранят его не дольше 1 месяца в таре с крышкой и просеивают. Мешают со свежим примерно 50 на 50, чтобы вытянуть напыляемость. Организация сбора в статье про сбор перераспыла и рекуперацию порошка.
Разные цвета и типы держат раздельно, подписывают дату вскрытия прямо на таре. Спутанный мешок эпокси с полиэфиром это несовместимые режимы в одной загрузке и брак. Как не путать типы и подбирать состав под задачу в статье про выбор типа порошковой краски.
