Какой компрессор нужен для порошковой покраски?

Один порошковый пистолет тянет немного, порядка 200–350 л/мин при давлении 2,5–4 бар. Хватает поршневого компрессора на 300–400 л/мин с ресивером 50–100 л. Но берут с запасом минимум 25 % на утечки и пиковый расход, поэтому под пистолет обычно ставят компрессор на 400–500 л/мин. Важнее не литры, а осушка и очистка воздуха после компрессора.

Какое давление воздуха ставить на порошковый пистолет?

Рабочее давление под порошковый пистолет обычно 2,5–4 бар: часть идёт на транспорт порошка из бачка, часть на продувку коронирующего электрода. На входе в распылитель поддерживают 0,1–0,6 МПа. В магистрали до редуктора держат 5,5–7 бар, а точную подачу выставляют регулятором уже на пистолете под конкретную деталь.

Почему на покрытии появляются кратеры и мелкие точки после полимеризации?

В 8 из 10 случаев это масло из сжатого воздуха. Капли масляного тумана от компрессора оседают на детали вместе с порошком, при нагреве до 180–200 °C масло вскипает и расталкивает расплав, оставляя кратер или точку. Норма масла для порошка меньше 0,01 мг/м³. Лечится угольным фильтром после маслоотделителя, а не перекраской.

Зачем маслоотделитель, если компрессор безмасляный?

Безмасляный компрессор снимает только масло от смазки поршней, но воздух всё равно тянет масляный аэрозоль из атмосферы цеха, где работают станки и авто. Плюс любой компрессор гонит влагу. Поэтому влагоотделитель и хотя бы коалесцентный фильтр нужны в любом случае, а угольный ставят, когда на покрытии идут кратеры.

Рефрижераторный или адсорбционный осушитель для порошковой покраски?

Рефрижераторный даёт точку росы +1,7…+10 °C и закрывает большинство задач в отапливаемом цехе, стоит дешевле. Адсорбционный опускает точку росы ниже −40 °C и нужен для холодного склада, уличной магистрали или очень капризного порошка. Для гаража и небольшого цеха обычно хватает рефрижераторного плюс каскад фильтров.

Что такое точка росы сжатого воздуха и какая нужна?

Точка росы это температура, при которой влага из воздуха начинает конденсироваться в капли. Чем она ниже, тем суше воздух. Для порошковой покраски держат точку росы ниже +3,3 °C, а лучше запас: если в магистрали воздух охлаждается до +5 °C, а точка росы +8 °C, вода выпадет прямо в шланге и порошок скомкается.

Порошок комкуется в шланге и пистолете, в чём причина?

Комкование это влага. Сырой воздух смачивает порошок, он слипается в бачке, забивает инжектор и вылетает клочьями вместо ровного облака. Заряд при этом падает, покрытие ложится пятнами. Проверяют слив конденсата из ресивера и влагоотделителя: если оттуда льётся вода, осушки не хватает.

Можно ли красить порошком от бытового компрессора без осушки?

Иногда работает зимой в сухом отапливаемом гараже на паре деталей. Но летом или в сыром помещении конденсат в ресивере копится быстро, и без влагоотделителя порошок начнёт комковаться уже через 10–15 минут. Минимум под порошок это компрессор с ресивером, влагоотделитель и коалесцентный фильтр, иначе результат лотерея.

Главная / Подготовка процесса

Подготовка воздуха для порошковой покраски: компрессор и осушка

Короткий ответ

Под один порошковый пистолет достаточно компрессора на 400–500 л/мин с ресивером 50–100 л, рабочее давление 2,5–4 бар. Дальше идёт то, что решает результат: влагоотделитель, коалесцентный и угольный фильтр, осушитель с точкой росы ниже +3,3 °C, масло меньше 0,01 мг/м³. Литры воздуха вторичны. Масло и влага, которые проскочили к пистолету, дают кратеры и комкование, а видно это уже после полимеризации при 180–200 °C.

Кратер на детали из камеры почти всегда родом из компрессора. Капля масла в доли микрона садится на порошок ещё при напылении, лежит незаметно до запекания, а при 180 °C вскипает и разрывает расплав. Красили партию, полдня всё ровно, потом пошли точки: это ресивер накопил конденсат, влагоотделитель захлебнулся, и по шлангу пошла эмульсия из воды и масла. Подготовка воздуха это участок ДО камеры, но брак вылезает ПОСЛЕ. Разберём цепочку по звеньям и привяжем к каждому свой дефект.

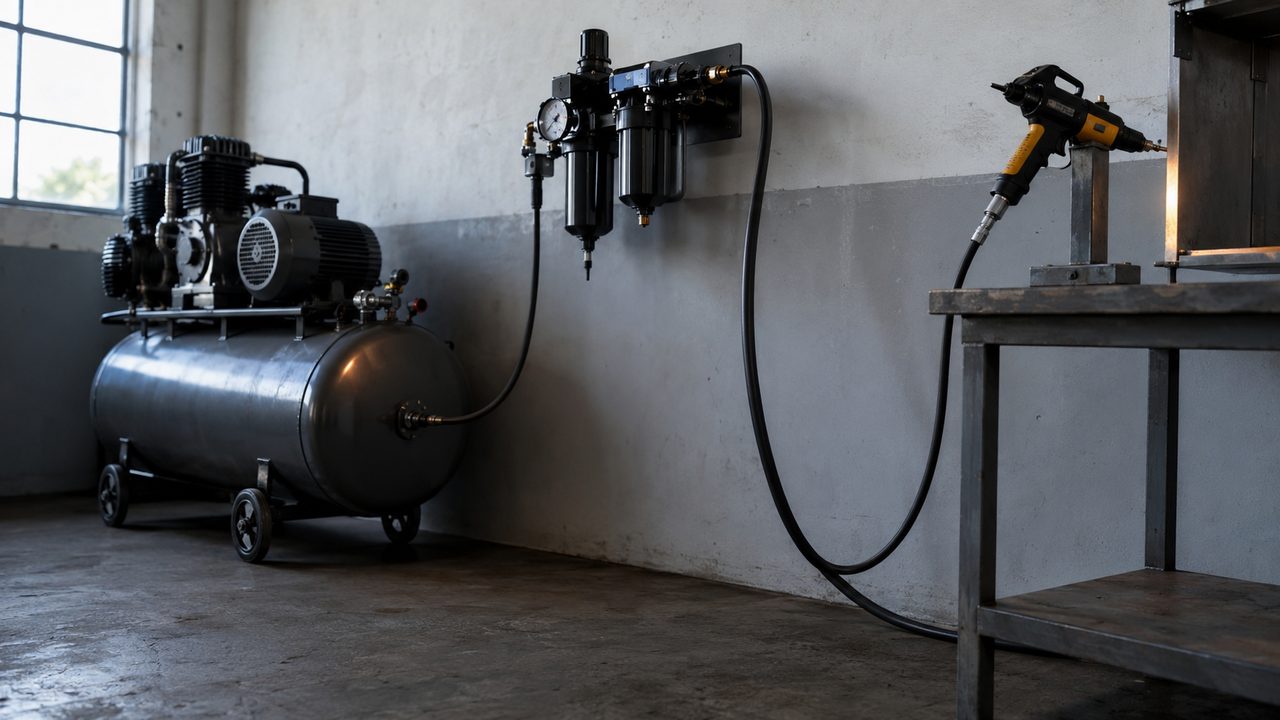

Линия подготовки сжатого воздуха для порошковой покраски: поршневой компрессор с ресивером, магистраль с фильтрами-влагоотделителями, шланг к пистолету — fig.01 — линия подготовки воздуха: компрессор с ресивером, каскад фильтров на стене, шланг к пистолету

01 / цепочкаЧто на самом деле течёт по шлангу к пистолету

Из компрессора выходит не чистый воздух, а смесь: сам воздух, водяной пар, масляный туман от смазки и мельчайшие частицы пыли и окалины из ресивера. При сжатии воздух греется и держит много влаги в парах, а при остывании в магистрали эта влага выпадает каплями. Масло попадает даже туда, где его не ждут: поршневой компрессор гонит смазку, а безмасляный тянет аэрозоль из атмосферы цеха.

Для порошка планка по чистоте жёсткая: частицы меньше 0,3 мкм, масло меньше 0,01 мг/м³, точка росы ниже +3,3 °C. Голый компрессор эти цифры не даёт и близко. Задача блока подготовки провести воздух через ступени так, чтобы к пистолету пришёл сухой и обезжиренный поток, а вся грязь осталась в фильтрах и ресивере.

Порошок же сухой, зачем ему сухой воздух?

Именно потому что сухой. Влажный воздух смачивает частицы, они слипаются в бачке и теряют заряд. Норма влаги для порошка меньше 1,3 г/м³. Стоит воде выпасть в шланге, и ровное облако превращается в клочья. Про слабый заряд и адгезию есть отдельный разбор почему порошок не липнет.

02 / компрессорПроизводительность и давление: сколько реально ест пистолет

Порошковый пистолет расходует воздуха меньше, чем кажется. Один распылитель тянет порядка 200–350 л/мин: часть идёт на транспорт порошка из бачка через инжектор, часть на продувку коронирующего электрода, чтобы его не залепило. Это не пескоструй и не краскопульт высокого расхода. Поэтому первое, что путают новички, берут огромный компрессор и экономят на осушке, хотя надо ровно наоборот.

Считают с запасом. К расходу пистолета добавляют минимум 25 % на утечки в соединениях и пиковый отбор, плюс воздух ест обдув и продувка оснастки. Под один пистолет спокойно хватает поршневого компрессора на 400–500 л/мин. Давление в магистрали держат 5,5–7 бар, а под пистолет редуктором сбрасывают до рабочих 2,5–4 бар. Одноступенчатый компрессор эффективен до 7 атм, выше нужен двухступенчатый.

Параметр	Значение	Комментарий
Расход одного пистолета	200–350 л/мин	транспорт порошка + продувка электрода
Компрессор под 1 пистолет	400–500 л/мин	с запасом 25 % на утечки
Ресивер	50–100 л	чтобы поршневой не молотил без пауз
Давление в магистрали	5,5–7 бар	до редуктора пистолета
Рабочее на пистолете	2,5–4 бар	выставляют регулятором под деталь
На входе распылителя	0,1–0,6 МПа	стабильная работа электростатики

У меня бытовой компрессор на 200 л/мин, хватит?

На один пистолет и короткие серии впритык хватит, но без запаса. При падении давления ниже 2,5 бар подача порошка начнёт плавать, а облако рваться. Лучше 300–400 л/мин и ресивер побольше, чтобы компрессор не работал без остановки и успевал остывать. Тип пистолета и его аппетит разбирает материал про корона и трибо пистолеты.

03 / влагаТочка росы и осушка: рефрижератор против адсорбции

Точка росы это температура, при которой пар из воздуха начинает выпадать каплями. Чем ниже точка росы, тем суше воздух и тем холоднее должно стать в шланге, чтобы пошёл конденсат. Для порошка держат точку росы ниже +3,3 °C с запасом: если магистраль идёт по холодной стене и воздух в ней остывает до +5 °C, а точка росы +8 °C, вода выпадет прямо перед пистолетом.

Сушат воздух двумя способами. Рефрижераторный осушитель охлаждает воздух и отжимает влагу, опуская точку росы до +1,7…+10 °C. Его хватает отапливаемому цеху. Адсорбционный прогоняет воздух через гранулы, которые впитывают пар, и опускает точку росы ниже −40 °C, вплоть до −70 °C. Он нужен для холодного помещения, уличной трассы воздуха или капризного порошка. Воздух на входе осушителя не должен быть горячее +38 °C, иначе он не справится.

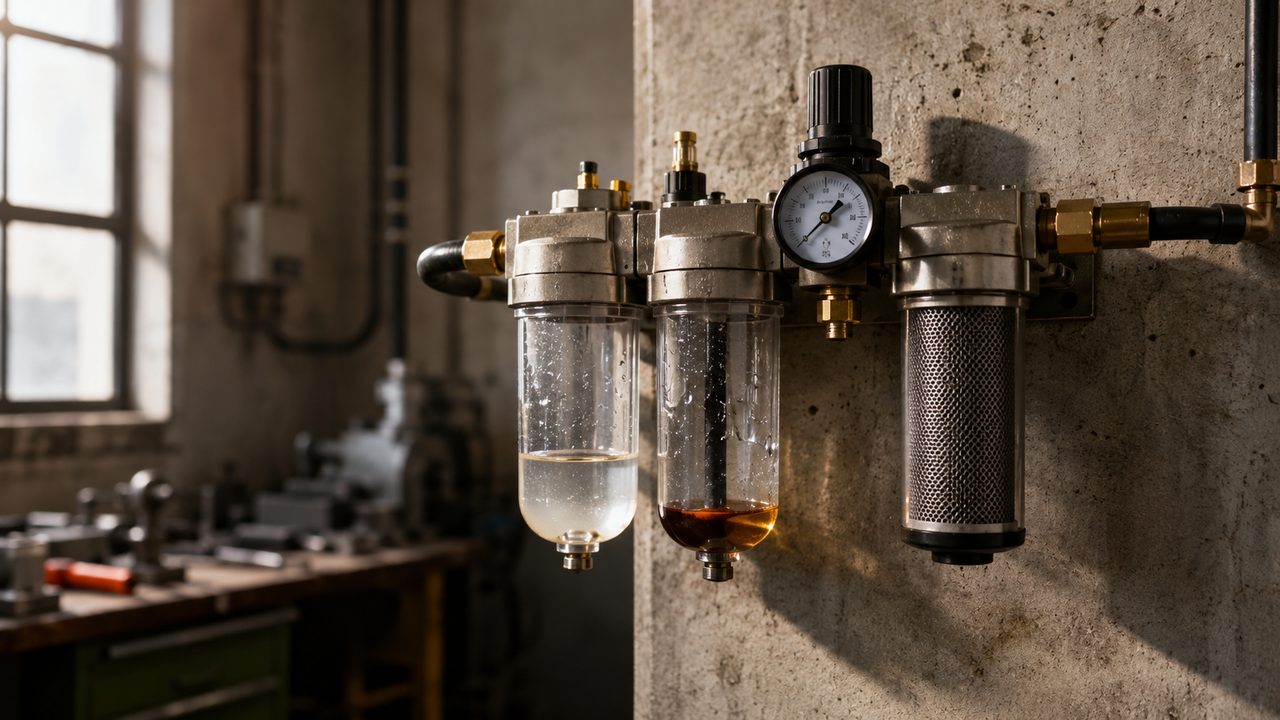

Блок фильтров подготовки воздуха на стене цеха: прозрачные колбы коалесцентного и угольного фильтров с конденсатом, регулятор давления с манометром — fig.02 — каскад фильтров и регулятор: в прозрачных колбах видно, сколько воды и масла осело до пистолета

Как понять, что осушки не хватает?

По конденсату. Открой слив ресивера и колбу влагоотделителя: если оттуда регулярно льётся вода, а не капает, точка росы выше, чем надо. Второй признак, порошок комкуется и вылетает клочьями. Зимой в холодном гараже влага коварнее, про это есть разбор покраски порошком в гараже зимой.

04 / маслоМаслоотделитель и угольный фильтр: почему безмасляный компрессор не спасает

Масло коварнее влаги, потому что его не видно. Поршневой компрессор со смазкой всегда гонит масляный туман, часть которого проскакивает штатный сепаратор. Но и безмасляный компрессор не даёт чистого воздуха: он тянет аэрозоль из атмосферы цеха, где рядом работают станки, сварка и авто, и этот аэрозоль оседает на детали вместе с порошком.

Ловят масло в два приёма. Сначала маслоотделитель, который сбивает крупные капли, его ставят в 7–8 м от компрессора, чтобы воздух успел остыть и влага с маслом сконденсировались. Потом угольный фильтр, который поглощает остаточные пары масла и доводит содержание до нормы меньше 0,01 мг/м³. Без угольного каскада даже осушенный воздух несёт масляную дымку, а она и даёт те самые кратеры после запекания.

Как быстро проверить воздух на масло без приборов?

Продуй воздух из пистолета на чистое зеркало или лист белой глянцевой бумаги с расстояния 10–15 см секунд 20–30. Появилась маслянистая плёнка или радужные разводы, значит масло идёт к детали и угольный фильтр обязателен. Сухой чистый след без плёнки норма.

05 / фильтрыКаскад очистки: влагоотделитель, коалесцентный, угольный

Один фильтр всё не заберёт, работает каскад из ступеней с разной задачей. Сначала грубая очистка 20–5 мкм и центробежный влагоотделитель отбивают воду и крупную грязь. Дальше коалесцентный фильтр тонкой очистки собирает микрокапли масла и воды в крупные и сливает их вниз, снимая частицы до 1 и даже 0,01 мкм. В конце угольный фильтр добирает пары масла.

Порядок важен. Ставить угольный фильтр перед коалесцентным нельзя: жидкое масло и вода мгновенно забьют уголь, и он перестанет работать через пару смен. Правильная цепочка: компрессор → ресивер → влагоотделитель → коалесцентный → угольный → осушитель → регулятор → пистолет. Расходники не вечны, коалесцентный элемент меняют по перепаду давления, а угольный по появлению масляной плёнки на тесте с бумагой.

fig.03 — цепочка подготовки: угольный фильтр всегда после коалесцентного, иначе жидкое масло забьёт уголь за пару смен

06 / дефектыКратеры, комкование, слабый заряд: какое звено виновато

Дефекты покрытия удобно читать в обратную сторону, от брака к звену линии. Кратеры и мелкие точки, которые вылезли после камеры, это масло: угольного фильтра нет или он забит. Порошок комкуется, слипается в бачке и летит клочьями, это влага: осушки не хватает или влагоотделитель захлебнулся. Покрытие ложится пятнами и тонко, заряд слабый: чаще всего опять сырой воздух, он сбивает электризацию частиц.

Отдельная ловушка в том, что брак виден не сразу. Масляная плёнка на детали не мешает порошку налипнуть, деталь выглядит нормально до самой камеры. Дефект проявляется при 180–200 °C, когда масло вскипает и рвёт расплав. Поэтому воздух проверяют до напыления, а не после того, как партия вышла из печи в кратерах.

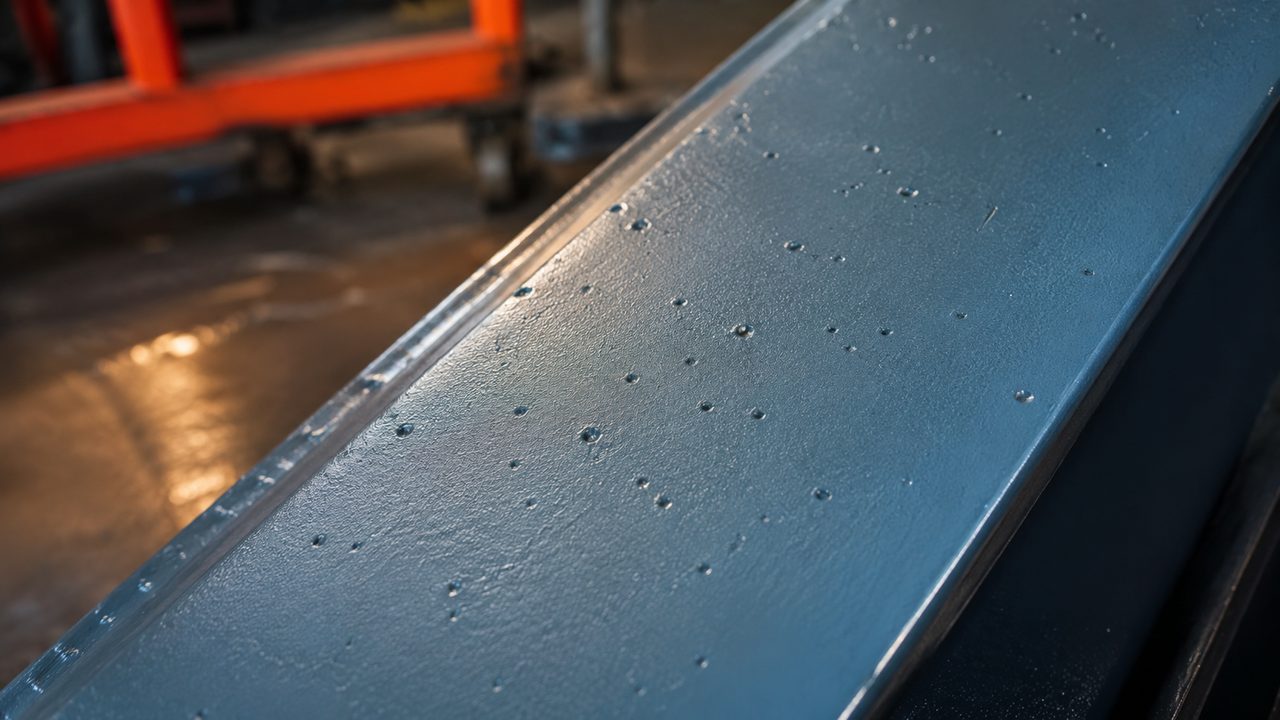

Деталь после полимеризации с кратерами и мелкими точками от масла в сжатом воздухе, поверхность покрытия под боковым светом — fig.04 — кратеры на детали из печи: масло из воздуха вскипело при 180 °C и разорвало расплав

Как отличить кратер от масла от кратера от грязной подготовки?

Масляные кратеры разбросаны хаотично по всей детали и по всей партии, потому что воздух один на всех. Дефект от плохой обезжирки локальный, в зоне отпечатков пальцев или потёков. Если точки идут ровным ковром по разным деталям, ищи масло в воздухе. Полный разбор в материале про дефекты поверхности.

07 / ресиверРесивер и слив конденсата: где копится вода

Ресивер это не только запас воздуха, но и первая точка, где выпадает вода. Горячий воздух из компрессора попадает в бак, остывает, и влага оседает на дне. Объём подбирают так, чтобы поршневой компрессор работал не дольше 36 мин в час и успевал остывать, для одного пистолета это обычно 50–100 л. Слишком маленький ресивер заставляет компрессор молотить без пауз, перегреваться и гнать в магистраль больше масла.

Конденсат надо сливать, иначе он поднимется до выходного патрубка и пойдёт по шлангу к пистолету. Ручной слив забывают, поэтому ставят автоматический клапан на ресивере и на влагоотделителе. В холодном цехе трубку слива утепляют, чтобы конденсат не замёрз и не перекрыл клапан. Ресивер, из которого при открытии слива хлещет стакан воды, это прямая дорога к комкованию порошка и пятнам.

Минимальный набор под порошок

Даже в гараже под порошок нужен не просто компрессор, а связка: компрессор с ресивером 50 л, влагоотделитель, коалесцентный фильтр и регулятор давления. Угольный фильтр добавляют, если на тесте с бумагой видно масло. Без этого минимума результат зависит от погоды за окном, а не от рук.
