Гидрофильтр или сухой фильтр в кабине напыления порошка
Для порошка бери сухой фильтр, картриджный или циклонный. Он ловит переспыл в сухом виде, и 95–98 % материала возвращается в напыление. Гидрофильтр топит порошок в воде, превращает в шлам без возврата, и 40–60 % краски уходит в отход. Водяная завеса для порошка оправдана только под жёсткое требование взрывобезопасности и когда возврат не нужен в принципе.
Килограмм полиэфирного порошка стоит 250–300 руб, и за первый проход на деталь садится в лучшем случае половина. Вся разница между двумя типами фильтра сводится к одному вопросу: что случится с той половиной, что улетела мимо. Сухой пост ловит её и отдаёт обратно в бункер. Гидрофильтр смывает её водой в шлам, откуда дороги назад нет. Отсюда и растут все остальные отличия.
Два принципа улавливания

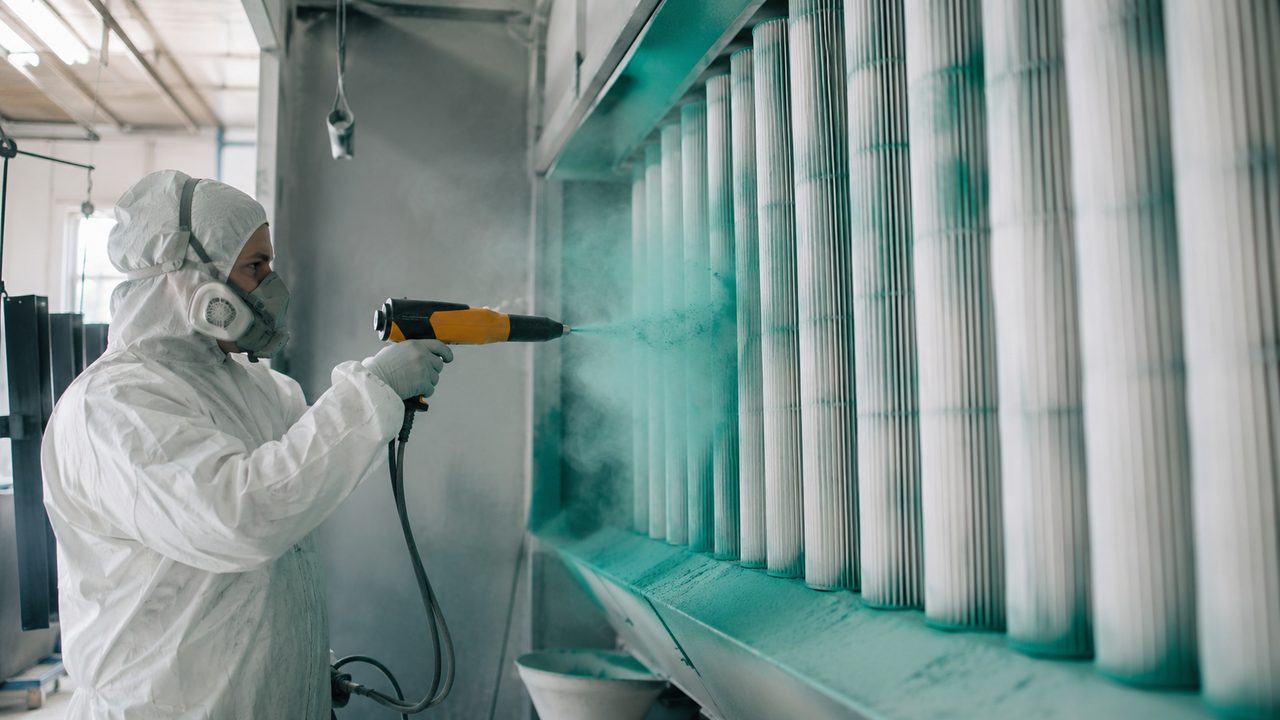

Сухой фильтр гонит запылённый воздух через картриджи из гофрированного материала. Порошок оседает коржом на внешней поверхности, чистый воздух уходит в выброс, а картридж периодически продувают обратным импульсом сжатого воздуха. Корж сбивается в бункер под фильтром, порошок просеивают и возвращают в работу. Вариант с циклоном работает похоже, только частицы отбивает центробежная сила, а не сетка картриджа.
Гидрофильтр устроен иначе. Воздух с переспылом бьёт в стенку, по которой стекает водяная плёнка. Частицы теряют скорость, намокают и уходят вместе с водой в поддон или ванну. Воздух дочищается и идёт в выброс. Порошок в этой схеме оказывается в воде. Уже мокрым. И это решает его судьбу.
Сравнение по семи критериям
Собрал всё, что реально влияет на выбор, в одну таблицу. Читать её надо с оглядкой на то, что вы красите: моно-цвет потоком или пёструю мелочёвку.
| Критерий | Сухой фильтр | Гидрофильтр |
|---|---|---|
| Возврат порошка | да, 95–98 % утилизация | нет, порошок в шлам |
| Улавливание | картридж 99–99,9 %, циклон 85–95 % | высокое по воздуху, но материал потерян |
| Смена цвета | картридж чистить сложнее, циклон проще | вода смывает, между цветами проще |
| Взрывобезопасность | заземление, вытяжка, искрогашение | вода связывает пыль, плюс в опасных зонах |
| Обслуживание | продувка воздухом, замена картриджей | насос, слив и утилизация шлама, вода |
| Эксплуатация | сжатый воздух, картриджи 1–2 года | вода, стоки, коррозия, отход |
| Где уместен | порошок в 90 % случаев | жидкая краска, редкий порошок на выброс |
Главная строка первая. Всё остальное вторично по сравнению с тем, вернётся порошок в бункер или уедет на утилизацию грузовиком. Именно поэтому для порошка сравнение почти всегда заканчивается в пользу сухого поста, и дальше стоит разобрать, почему гидрофильтр тут проигрывает механически, а не по чьей-то прихоти.
Почему для порошка гидрофильтр теряет главное
Фокус порошковой технологии в том, что переспыл остаётся товаром. Улетевшие мимо детали 40–60 % это не аэрозоль, который осел и засох, а сухой сыпучий материал в готовом виде. Его достаточно поймать, просеять через сито 100–150 мкм, подмешать к свежему на 10–30 % и красить дальше. Так утилизация выходит на 95–98 %, а безвозвратно теряется только 2–5 % самой мелкой пыли.

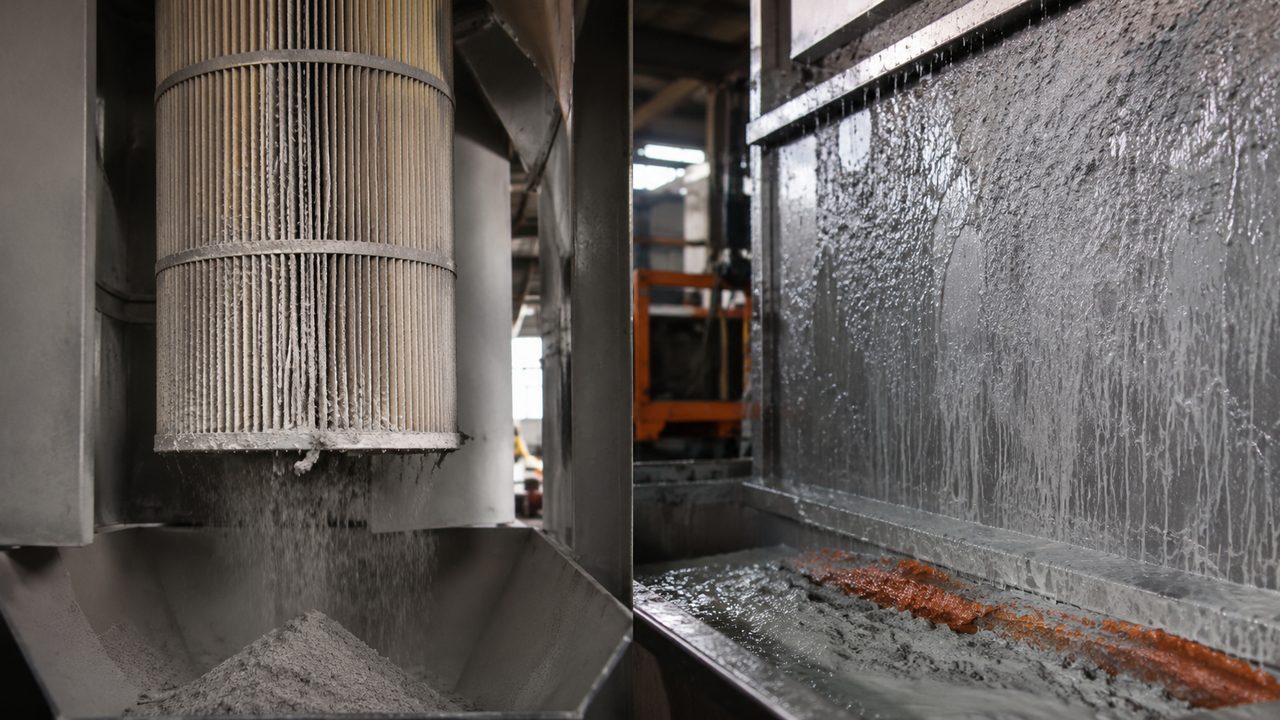

Вода это свойство убивает. Порошок, попавший в водяную плёнку, намокает и слипается в пасту. Даже если шлам высушить, гранулометрия сбита, заряд потерян, красить им нельзя. Мокрый переспыл превращается из краски в отход, который надо сливать, отстаивать и утилизировать, иногда по классу опасности. Поэтому гидрофильтр для порошка это прямой убыток дважды: сначала на потерянном материале, потом на вывозе шлама.
Гидрофильтр пришёл в порошок из жидких линий. У жидкой краски аэрозоль всё равно потерян, и вода ничего не отнимает. У порошка вода отнимает единственное, ради чего технология и придумана, сам сухой возврат.
практика цехов
Разбор возврата и просева отдельно есть в статье про просеивание и повторное использование порошка, а экономику циклона считали в материале про сбор переспыла и рекуперацию.
Что с деньгами
Прикинем на среднем цехе. Расход 25 кг порошка в смену, цена 280 руб/кг, один цвет, 22 смены. Перенос первого прохода 60 %, значит мимо летит 40 %, это 10 кг переспыла в смену.
- Сухой пост. Возвращает 90 % и выше, обратно приходит 9 кг, на выброс идёт 1 кг. Убыток по материалу около 6000 руб в месяц.
- Гидрофильтр. Возврата нет, все 10 кг в смену уходят в шлам. Это 2800 руб в смену и порядка 60 000 руб в месяц только на порошке, плюс расходы на воду, стоки и вывоз отхода.
Разница около 54 000 руб в месяц в пользу сухого, и это без учёта утилизации шлама. На горизонте года сухой пост окупает сам себя одной экономией материала. Подробный расчёт с таблицей по расходу есть в статье про рекуперацию переспыла.
Порошковое облако в зоне напыления по концентрации подходит к нижнему пределу воспламенения, а органическая пыль взрывоопасна. Вода в гидрофильтре связывает пыль и снимает риск возгорания сухого облака и статики. Если объект попадает под жёсткие требования пожарных по взрывоопасной зоне, гидрофильтр иногда ставят именно поэтому. Но у сухих кабин ту же задачу закрывают штатно: заземление кабины и оснастки, вытяжка держит концентрацию ниже предела, искрогашение. Про аспирацию есть отдельный разбор в статье о вытяжке и вентиляции.
Развилка: что ставить под вашу задачу
Свести всё к одному выбору проще, чем кажется. Ответьте на два вопроса: нужен ли вам возврат порошка и есть ли жёсткое требование по взрывобезопасности.
- Бери сухой, если красишь порошком и хочешь вернуть материал. Моно-цвет и поток то картридж, там возврат 99 % и выше. Пёстрая номенклатура то циклон, где меняют только конус.
- Гидро оправдан только, если совпали три условия: жёсткое требование взрывобезопасности, возврат не нужен в принципе (сплошь металлики, фактурные, много цветов мелкими партиями) и уже стоит готовый водяной пост от жидкой линии.
- Красишь ещё и жидкой краской на том же участке то гидрофильтр логичен для жидкой части, а порошок всё равно веди через отдельный сухой пост.
Если хоть одно из трёх условий для гидро не выполнено, ставят сухой. На практике под чистый порошок это 9 случаев из 10. Металлики и фактурные краски рециркуляции не поддаются в любом посте, их красят на выброс, разбор в материале про фактурные покрытия. Подобрать саму кабину под деталь помогает статья про напылительную кабину, а типы фильтров разложены в материале про фильтры для камеры.
