Следы от крючка и оснастки на детали: почему остаются и как спрятать
Крючок или соседняя деталь в точке контакта перекрывают напыление, и там остаётся голый металл. Убрать этот след нельзя, деталь где-то обязана висеть. Задача другая: вешать так, чтобы след ушёл в невидимую зону, за отверстие под крепёж, торец или изнанку. Отдельно проверяют чистоту крючка (сопротивление контакта менее 1 Ом) и зазор между деталями 5–7 см, иначе брак идёт по всей партии.

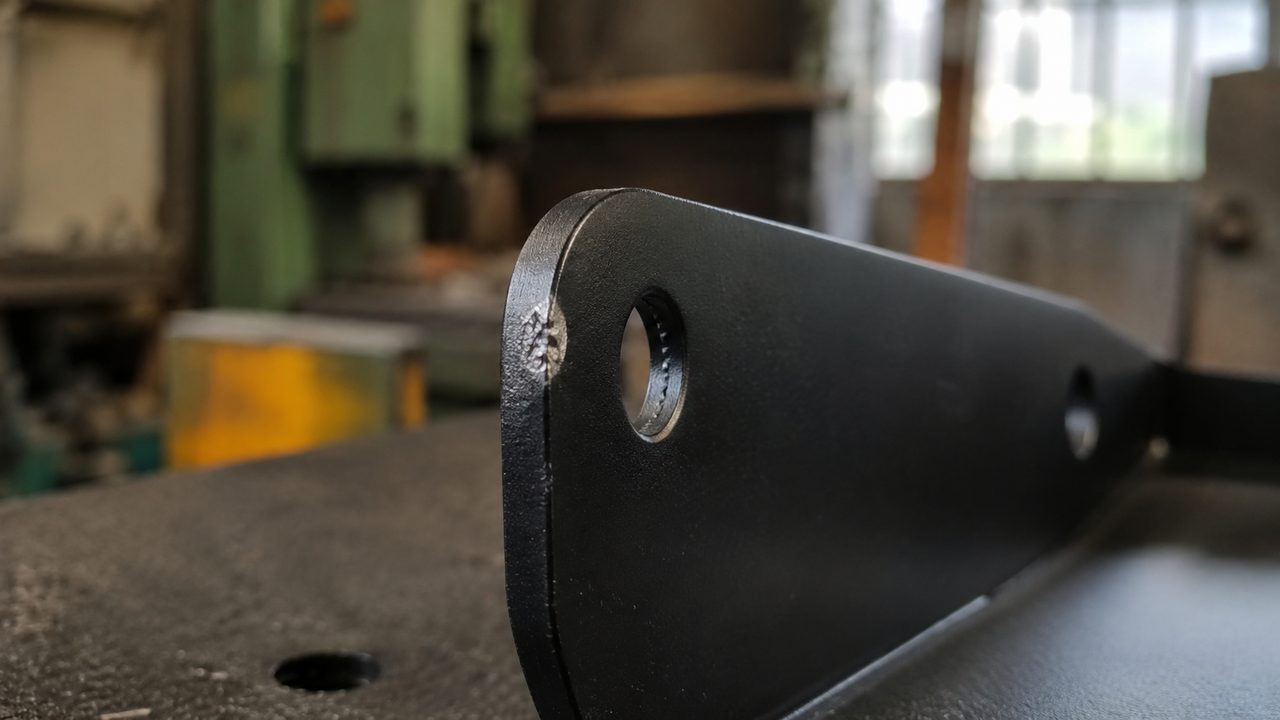

Деталь пришла с покраски, и заказчик тычет пальцем в блестящую точку на матовой чёрной поверхности: тут краски нет, голый металл размером с ноготь. Это место, где деталь висела на крючке. Порошок туда не подлетел, потому что крючок стоял между пистолетом и металлом. Такой след нельзя закрасить задним числом без того, чтобы он остался виден при боковом свете. Значит, думать о нём надо было до напыления, когда решали, за что вешать.
Откуда берётся отпечаток
Порошок держится на детали за счёт электростатики: заряженные частицы летят к заземлённой поверхности. Там, где на пути стоит крючок или прижата соседняя деталь, частицам просто негде сесть. Получается тень, как от предмета на свету. После печи в этой тени остаётся либо чистый металл, либо тонкая рыхлая плёнка, которую легко счистить ногтем.
Отпечатки бывают трёх видов, и лечатся они по-разному. Спутать их легко, а от вида зависит, что чинить: подвеску, зазоры или заземление.
| Вид следа | Как выглядит | Причина |
|---|---|---|
| Точка подвеса | одна голая точка в месте контакта крючка | крючок экранирует напыление, тень |
| Парный след касания | две непрокрашенные зоны на соседних деталях | детали провисли и коснулись друг друга |
| Рыхлое покрытие по всей детали | тонкая, легко счищается по всей площади | крючок в краске, нет контакта на массу |
Первые два вида точечные и локальные. Третий обманывает: выглядит как проблема порошка или пистолета, а корень его в грязном крючке, который не пускает заряд на деталь.
След от крючка: тень, которую не убрать
Точка контакта крючка всегда останется без краски. Это физика напыления, а не брак. Вопрос только один: где именно будет эта точка. Если крючок цеплялся за лицевую плоскость, проплешина окажется на виду. Если за отверстие или торец, её не увидит никто. Поэтому опытный маляр не спрашивает «как закрасить след», он спрашивает «за что повесить, чтобы следа не было видно».
Есть ещё побочный эффект, краевой наплыв. В самой точке контакта краски нет, но по её границе порошок ложится толще и при полимеризации образует бортик. Если крючок каждый раз садится в разное место, бортики хаотичны. V-образный крюк держит деталь в одной и той же точке от цикла к циклу, след повторяемый и предсказуемый, а не гуляет по детали.
Следы подвеса не прячут после покраски. Их закладывают до неё, выбором точки, за которую цепляешь деталь.
практика участка порошковой окраски
Стратегия точки контакта

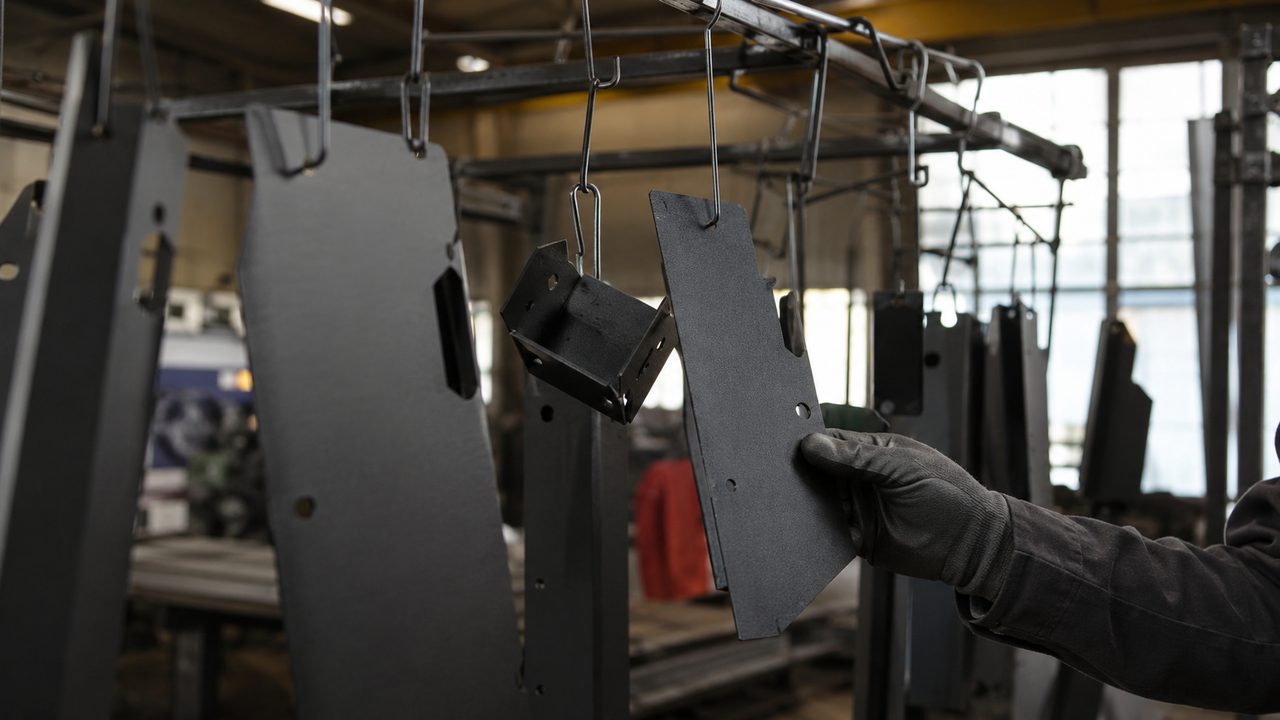

Это тот приём, который отличает участок с браком от участка без него. Прежде чем повесить деталь, её мысленно вертят в руках и ищут зону, где след никому не помешает. Порядок предпочтения такой:
- Технологическое или крепёжное отверстие. Лучший вариант. Крюк заходит внутрь, след прячется в стенке отверстия, снаружи чисто. Если отверстие потом закроет болт или заклёпка, вообще идеально.
- Монтажная зона. Площадка, которой деталь притянется к раме, стене, ответной детали. После сборки эта поверхность не видна, след на ней роли не играет.
- Торец или кромка. Узкая грань, на которую при эксплуатации не смотрят. След там мелкий и уходит в тень геометрии.
- Изнанка. Дно, задняя стенка, внутренняя полость: любая поверхность, обращённая от зрителя в готовом изделии.
Дальше идёт развилка, от которой зависит вся раскладка:
Отдельно про ориентацию при загрузке. Деталь вешают так, чтобы точка контакта смотрела вниз или в сторону от пистолета, и чтобы деталь не качалась при обдуве вентилятора. Провис и раскачка это прямой путь к касанию соседа. Тяжёлый конец должен висеть устойчиво, иначе деталь развернёт, и след окажется не там, где планировали.
Касание соседей и провис
Парный след появляется, когда две детали соприкоснулись в печи или уже при напылении. Причина обычно в тесной навеске: детали висят впритык, при обдуве качаются и стукаются. В точке касания напыление экранируется у обеих, остаются две симметричные проплешины.
- Зазор между деталями не меньше 5–7 см. Если меньше, они не только касаются, но и ловят эффект клетки Фарадея: порошок не пробивается в узкую щель.
- От стен камеры 15–20 см. Ближе деталь притягивает разряд к стенке, а не к себе.
- Длинные и тонкие детали провисают дугой. Вешают за оба конца через траверсу, чтобы середина не легла на соседа.
- Подвес жёсткий, без болтанки. Деталь, свободно вращающаяся на крюке, за цикл найдёт себе соседа.
Про раскладку и зазоры в камере подробнее в материале про оснастку, крючки и заземление. Длинные детали и их провис разбираем в статье про длинные и негабаритные детали.
Оснастка в краске: след превращается в брак партии
Третий сценарий коварнее. Крючок оброс старой краской и нагаром, контакт с деталью идёт через изолятор. Заряд на деталь проходит слабо, порошок тянется вяло, и покрытие ложится тонким и рыхлым не в одной точке, а по всей площади. Маляр грешит на порошок, крутит пистолет, а дело в крючке.
Проверка простая: мультиметром между деталью и шиной земли. Норма тут менее 1 Ом. Если прибор показывает больше 10 Ом, контакт плохой, крючок пора чистить. Зачищают точку контакта до металла щёткой либо обжигают всю оснастку.
Про сам процесс выжигания оснастки отдельно рассказано в статье про пиролизную печь и выжигание. Почему чистый контакт критичен для переноса заряда, разбираем в материале про заземление и электробезопасность камеры.
Если след всё-таки на виду
Допустим, спрятать не вышло и проплешина попала на лицевую сторону. Полноценно вернуть порошковое покрытие в одну точку нельзя, но замаскировать реально.
- Жидкая краска в цвет. Аэрозоль или кисть по каталогу RAL. При прямом свете совпадёт, при боковом ремонт видно: фактура и блеск порошка не повторяются жидкой краской.
- Термопластиковый патч-стик. Для глубокой выемки или сколотого края идёт наполнитель в термоклеевом пистолете, затем подкраска. Быстро, но это ремонт, а не покрытие.
- Локальный второй проход. Перевесить деталь за уже прокрашенную зону и задуть открывшийся след порошком, потом повторная полимеризация. Самый честный результат по фактуре.
Важнее другое: следы подвеса стоит оговаривать с заказчиком заранее. В отрасли это ожидаемая часть процесса, а не рекламация. Если на чертеже отметить зону, где след допустим, спор снимается ещё до покраски.
