Главная / Царапины при транспортировке
Царапины и потёртости на порошковом покрытии при транспортировке
Свежая плёнка набирает твёрдость не в печи, а при остывании. Деталь при 100–150 °C ещё мягкая и местами липкая, покрытие в этот момент на 1–2 ступени мягче по карандашу. Отсюда главное правило: остудить до 40–50 °C (минимум 15 минут) перед съёмом с подвесов, а дальше прокладки, стрейч и мягкие стропы на каждом этапе логистики. Полиэфир мягче эпокси (2H против 3H и выше), значит на улицу возим ещё осторожнее.
Деталь вышла из печи идеальной, а до заказчика доехала с потёртостью на ребре и притёртым пятном на плоскости. Красили ровно, режим выдержали, дефект появился уже после покраски: при съёме, упаковке или на тряске в кузове. Это не брак напыления и не провал полимеризации, а механическое повреждение готового покрытия. Лечится оно не рецептурой порошка, а дисциплиной на пяти этапах, от подвеса до монтажа.
Почему свежее покрытие уязвимо первые часы
Плёнка сшивается в печи при 160–200 °C за 10–20 минут, но окончательную твёрдость набирает при охлаждении, а не под лампами. Пока деталь горячая, покрытие остаётся пластичным, а у некоторых порошков ещё и липким. В этом состоянии оно продавливается и притирается от любого контакта. Снял горячую деталь, положил на стол, а на плоскости уже отпечаток фактуры стола.
Разница по твёрдости реальная и измеримая. Остывшее покрытие держит 2H по карандашу у полиэфира, горячая недоохлаждённая плёнка проседает на 1–2 ступени и царапается там, где холодная бы устояла. Добавьте недонабор твёрдости: даже после остывания до комнатной покрытие ещё сутки-двое доходит до паспортной стойкости. Первые часы после печи это самое хрупкое окно, и именно в него приходятся съём и упаковка.
Сначала остудить, потом снимать
Правило простое: деталь снимают с подвеса, когда её можно спокойно держать голой рукой, это примерно 40–50 °C. По времени ориентир 15 минут после печи для тонкого металла, для массивных отливок и толстого профиля дольше, они держат тепло. Обдув холодным воздухом ускоряет процесс, но тряски и ударов в этот момент быть не должно, мягкая плёнка их запоминает.
Как организовать остывание правильно, разобрано в статье про зону охлаждения детали. Сам съём с крючков тоже делают аккуратно: покрытие рвётся не только снаружи, но и в точке контакта с крючком, если дёргать. Про правильные подвесы и точки навески смотрите разбор оснастки и заземления.
Как понять, что деталь остыла достаточно для съёма?
Этапы логистики и что на каждом ломается
Повреждение почти всегда привязано к конкретному этапу, и на каждом своя типичная беда со своей защитой. Держите эту таблицу перед глазами, когда собираете партию к отправке.
| Этап | Типичное повреждение | Как предотвратить |
|---|---|---|
| Съём с подвесов | отпечаток, потёртость на горячей плёнке | остудить до 40–50 °C, снимать без рывка |
| Складирование | притёртые пятна от штабеля деталь на деталь | картон между слоями, тяжёлое не на тонкое |
| Упаковка | царапины от граней соседа, скотч по покрытию | стрейч, уголки, скотч только по стрейчу |
| Погрузка | протёртость до металла от строп на рёбрах | мягкие стропы, подкладки под грани |
| Перевозка | ёрзанье на тряске, притир граней | крепить груз, гасить пустоты, кантовать бережно |
| Монтаж | сколы от ключа, притир о смежные узлы | снять упаковку в последний момент, ремонт на месте |

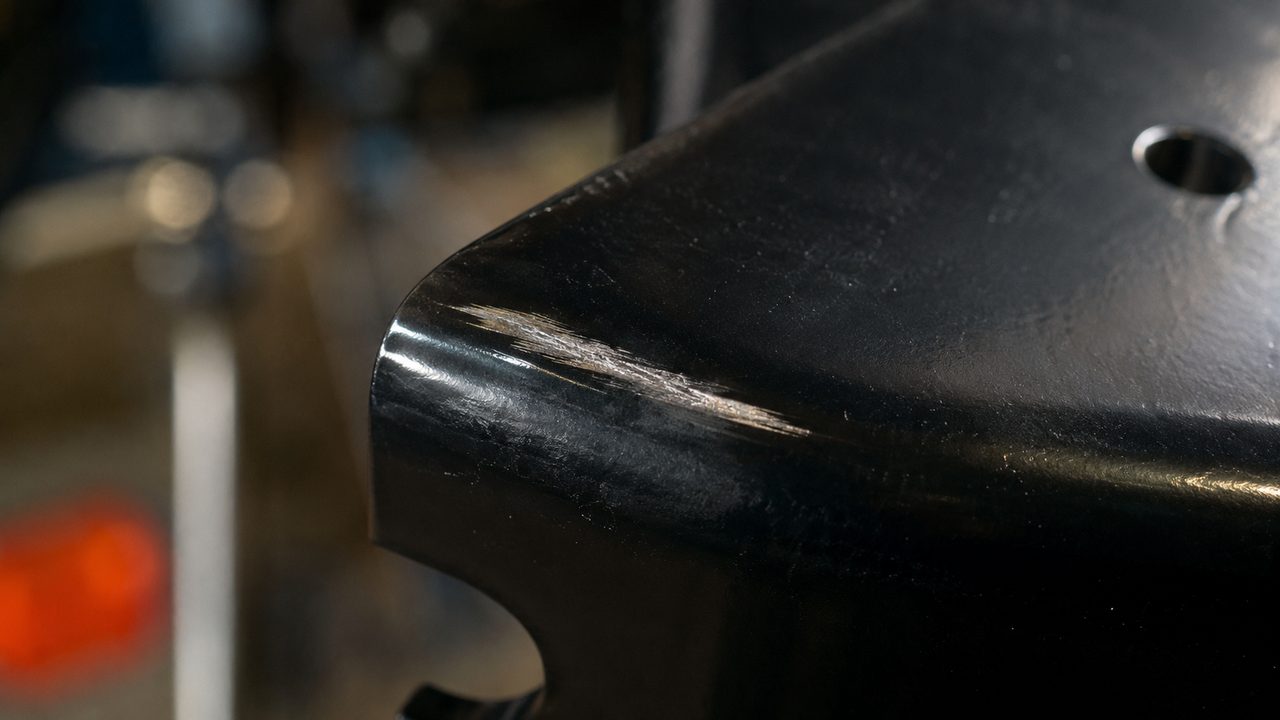

Два виновника повторяются в каждой строке. Первый это трение детали о деталь без прокладки: на тряске незакреплённый металл ёрзает и притирает грани к соседу, глянец ловит такое пятно первым. Второй это жёсткие стропы прямо по покрытию: текстильная лента или трос под нагрузкой протирает плёнку до металла на рёбрах и углах за один рейс. Оба лечатся копеечными материалами.

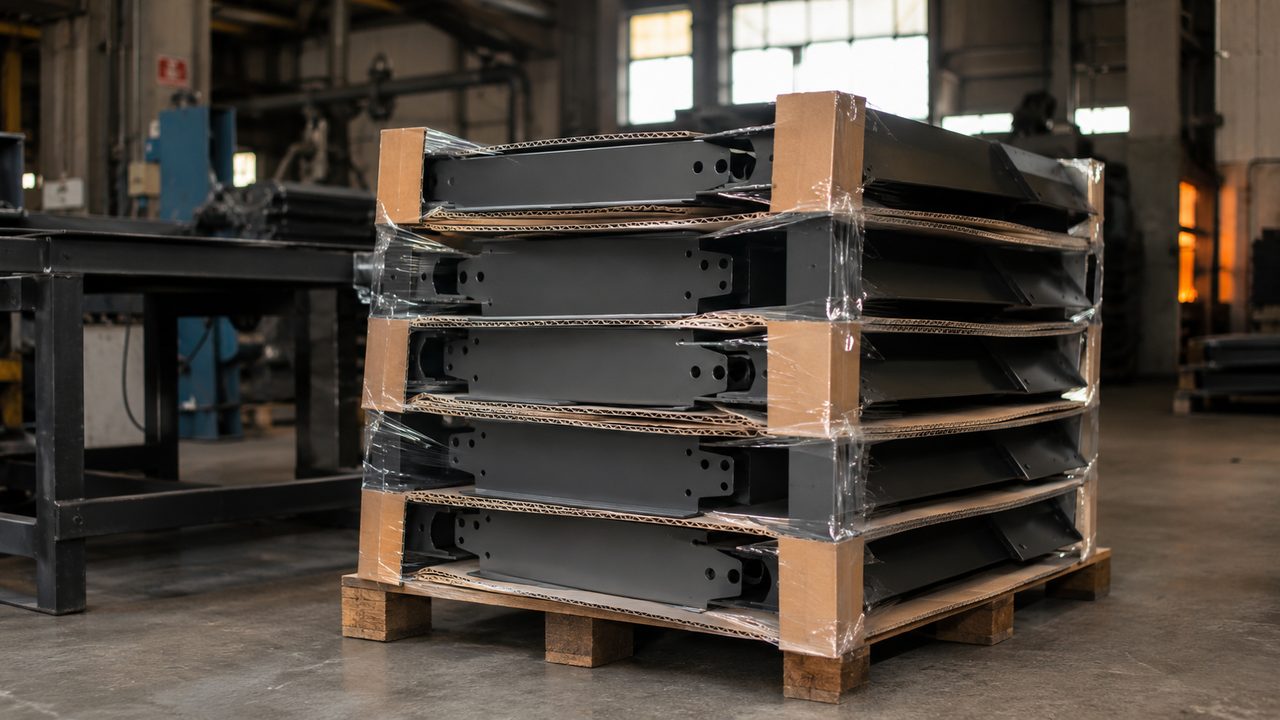

Чек-лист упаковки перед отправкой
Пройдите по нему на каждой партии. Пункты недорогие, а перекрас или ремонт на объекте стоят и денег, и репутации.
- Деталь остыла ниже 50 °C, плёнка не липнет и не отпечатывается под ногтем
- Между деталями в штабеле проложен картон или поролон, металл металла не касается
- Тяжёлые детали снизу, тонкостенные и лицевые сверху, не наоборот
- Лицевые плоскости и рёбра обёрнуты стрейчем или пузырчатой плёнкой
- На углы надеты картонные уголки, они держат удар при погрузке
- Скотч клеится только по стрейчу, а не по покрытию, иначе снимет плёнку с клеем
- Стропы мягкие текстильные, под них подложены прокладки на рёбрах
- В кузове пустоты между грузом погашены, детали не ездят на тряске
- Каждая грань, что трётся о соседа или стропу, защищена, остальное по контакту
Дешевле обмотать деталь картоном за минуту, чем потом ехать на объект с ремонтной эмалью и объяснять заказчику, что царапина не с завода.
практика приёмки окрашенных партий
Полиэфир мягче эпокси, и это влияет на перевозку
Твёрдость покрытия меряют карандашами по шкале от 6B (мягкий) до 9H (твёрдый) по методу ISO 15184: находят самый твёрдый грифель, который ещё не оставляет борозду. Типовой полиэфир держит 2H, эпокси и наполненные эпокси-составы обычно твёрже, 3H и выше, отдельные до 4H–5H. То есть полиэфирная деталь механически уязвимее к притиру и царапине, чем эпоксидная.
Загвоздка в том, что эпокси мелится и выцветает на солнце, поэтому на улицу почти всегда идёт полиэфир, а его мягкость приходится компенсировать логистикой. Про выбор смолы под задачу смотрите разбор типов порошковой краски. И ещё нюанс: высокая твёрдость по карандашу не гарантирует стойкость к царапине автоматически. Хрупкое твёрдое покрытие может скалываться там, где мягкое эластичное просто промнётся. Поэтому паспортный 2H или 3H не повод возить деталь навалом.
На матовом покрытии царапины заметнее или меньше, чем на глянце?
Ремонт скола на объекте и приёмка
Если дефект всё же случился, мелкий скол до металла подкрашивают на месте ремонтной эмалью в цвет по коду RAL, кистью для точки или аэрозолем для участка. Металл в сколе закрывают срочно: голая сталь начинает ржаветь за пару влажных дней, и рыжина уходит под плёнку вокруг. Полная процедура в статье про ремонт сколов покрытия. Заводской блеск точечно не повторить, граница ремонта под углом останется, поэтому дешевле не допустить дефект, чем чинить.
Приёмку делают до подписи накладной, а не через неделю. Осматривайте партию под косым светом, глянец под углом, спорные места отмечайте мелом и фотографируйте при получателе. Глубокие повреждения фиксируйте актом сразу, иначе потом не докажете, что царапина не от монтажа. Упаковку с детали снимают в последний момент: пока идёт монтаж соседних узлов, обёрнутая деталь переживёт удар ключом или притир о смежную раму. На стойкость к таким ударам влияет эластичность плёнки, про это разбор теста на удар и прочность.
