Автоматические пистолеты и реципрокаторы: автонапыление в линии
Реципрокатор это стойка-качалка: закреплённые на ней автопистолеты качаются вверх-вниз с ходом 1200–2700 мм и скоростью 1–30 м/мин, пока конвейер везёт деталь мимо. Скорость хода задают кратной скорости конвейера (1–5 м/мин), иначе полосы факела собираются в W-рисунок. На сторону ставят от 2 до 8 пистолетов, крупные системы несут до 12 стволов, деталь кроют зеркально с двух сторон. Дистанция сопла до детали 200–350 мм, напряжение 50–90 кВ. Плоскости и габарит автолиния кроет ровно, глухие углы добивает ручной подкрас.
Конвейер идёт со скоростью 2,6 м/мин, мимо стойки проползают одинаковые алюминиевые профили длиной по три метра. Восемь пистолетов, по четыре на сторону, качаются вверх-вниз, ход каретки выставлен на 6 по шкале контроллера. Ни один маляр к профилю не подходит, факел ложится ровными полосами, а на выходе стоит один человек с ручным пистолетом и добивает торцы. Смена идёт двенадцать часов, и последний профиль кроется так же, как первый. Рука так не умеет: к концу смены дистанция плывёт, угол уходит, толщина скачет. Стойка держит геометрию, пока её не выключат.
01 / что этоРеципрокатор и стойка автопистолетов
Автопистолет по физике тот же корона- или трибо-распылитель, что и ручной, только без пистолетной рукоятки: это ствол на кронштейне, к нему подведены порошок, воздух и высоковольтный кабель. Про разницу заряда разбор в статье про пистолеты корона и трибо. Сам ствол по цеху не ездит.

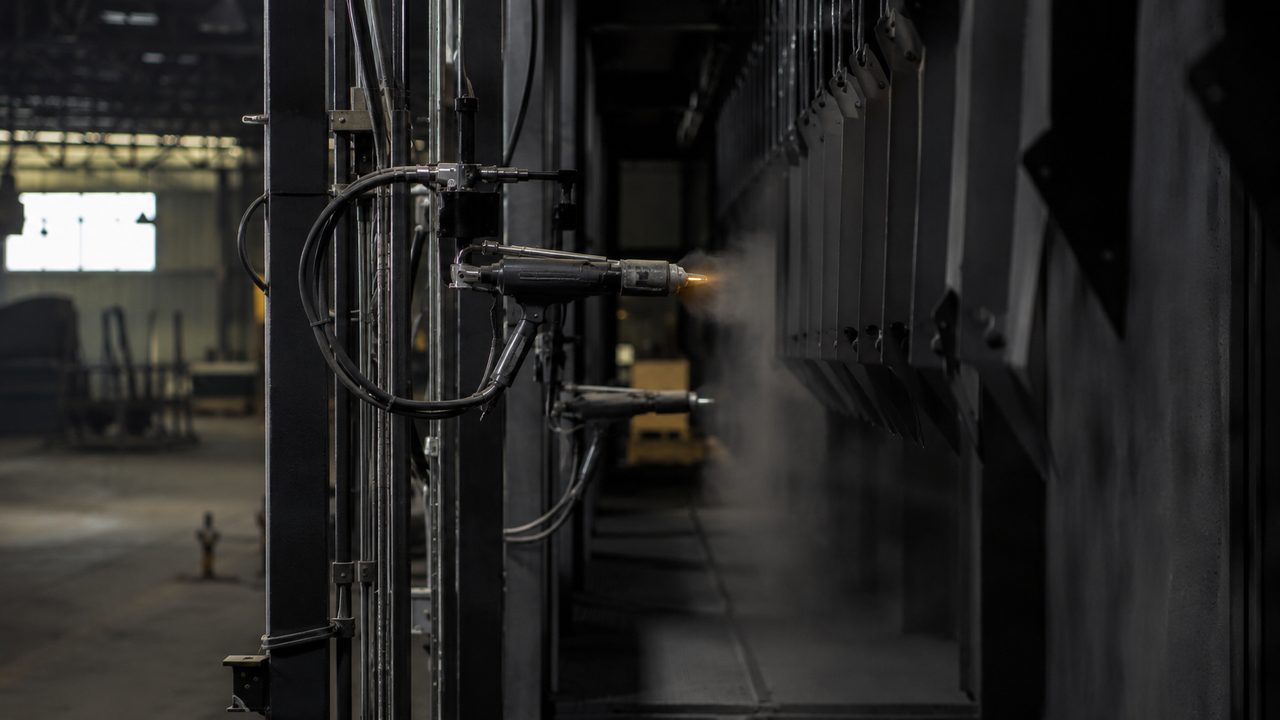

Движение даёт реципрокатор: вертикальная стойка с кареткой, которая ходит вверх-вниз по направляющей. На каретку крепят от одного до нескольких стволов друг над другом. Стойка стоит неподвижно сбоку от конвейера, а деталь проезжает через плоскость её факелов. Так распылитель покрывает всю высоту изделия, хотя сам двигается только по одной оси.
Чем реципрокатор отличается от робота-манипулятора?
02 / ход и скоростьВертикальный ход каретки
Длину хода выставляют под высоту детали. Типовой диапазон стойки от 1200 до 2700 мм: каретка должна перекрыть всю высоту изделия плюс небольшой запас сверху и снизу, иначе край останется непрокрашенным. Скорость хода регулируется в пределах 1–30 м/мин и задаёт, как часто факел проходит по одной и той же точке детали.
| Параметр | Диапазон | От чего зависит |
|---|---|---|
| Длина хода | 1200–2700 мм | высота детали плюс запас |
| Скорость хода | 1–30 м/мин | скорость конвейера, толщина |
| Скорость конвейера | 1–5 м/мин | такт линии, время в камере |
| Дистанция до детали | 200–350 мм | перенос порошка, риск пробоя |
Медленный ход кладёт толще, быстрый тоньше и ровнее. Толщину слоя в итоге держат сочетанием скорости хода, подачи порошка и скорости конвейера, а не одним рычагом. Про расход и толщину подробнее в статье про расход порошка на м².
Что будет, если ход короче детали?
03 / синхронизацияХод каретки в такт конвейеру
Главная тонкость автолинии не в самих пистолетах, а в согласовании двух движений: каретка качается по вертикали, конвейер тянет деталь по горизонтали. Их сумма рисует на поверхности зигзаг из полос факела. Если скорость хода не кратна скорости конвейера, полосы ложатся вразнобой и собираются в W-образный рисунок: где-то двойное перекрытие и толсто, где-то пропуск и тонко.
Поэтому скорость хода каретки берут целым множителем скорости конвейера. Тогда каждая деталь проходит через одинаковое число качков, полосы ложатся ровной сеткой, толщина стабильна от изделия к изделию. Управляет этим контроллер реципрокатора: он держит верхнюю и нижнюю точку разворота и скорость в обе стороны. Про то, как такт линии связан с временем в печи, статья про производительность камеры и время цикла, а про саму печь проходного типа в статье про проходную конвейерную камеру полимеризации.
Откуда берётся W-образный рисунок на детали?
04 / число стволовСколько пистолетов на сторону
Число стволов считают от высоты детали, длины хода и нужной толщины при заданной скорости конвейера. Общая логика: высоту детали делят на перекрытие одного факела и прикидывают, сколько стволов нужно, чтобы за отведённое время линии положить норму порошка. На сторону обычно ставят от 2 до 8 пистолетов, крупные системы несут до 12 стволов на каретке.
| Задача | Стволов на сторону | Комментарий |
|---|---|---|
| Невысокая деталь, тонкий слой | 2–3 | одной каретки хватает |
| Высокий профиль, поток | 4–6 | стволы в ряд по высоте |
| Толстый слой, быстрый конвейер | 6–8 | догоняют норму порошка |
| Крупная система | до 12 | две каретки или длинная стойка |

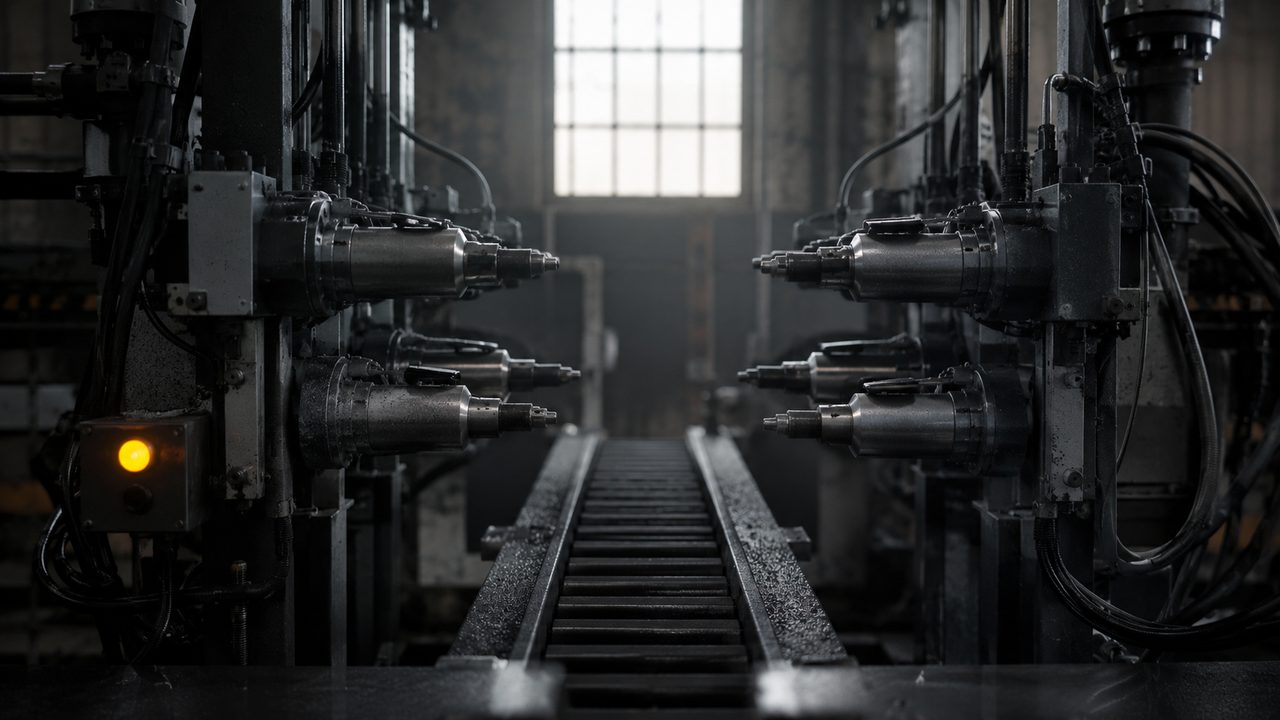

Деталь красят с обеих сторон, поэтому стойки ставят зеркально слева и справа от конвейера, и общее число стволов удваивается. Восемь пистолетов на сторону это шестнадцать на линию. Каждый ствол это отдельный инжектор и своя подача порошка, которую настраивают в паре со всеми. Про подачу разбор в статье про инжектор и настройку подачи порошка.
Больше пистолетов всегда лучше?
05 / настройкиДистанция, kV и µA автопистолета
Автопистолет держит рабочую дистанцию 200–350 мм от сопла до поверхности. Ближе растёт риск обратной ионизации, когда лишний заряд отбивает порошок назад, дальше падает перенос и деталь недобирает слой. Плюс автолинии в том, что стойка выставлена по шаблону и держит эту дистанцию точнее руки, которая гуляет к концу смены.
Корона-пистолет работает на напряжении 50–90 кВ. Ток заряда ограничивают, чтобы не поймать обратную ионизацию на плоскостях, а для углов и глухих карманов его режут в диапазон 20–25 мкА, ослабляя ионное облако. Трибо-пистолет заряжает порошок трением, короны у него нет, ток заряда 1–8 мкА, и в клетке Фарадея он забирается глубже. Как крутить эти параметры разбор в статье про настройку kV и мкА пистолета.
Почему ток режут для углов?
06 / подкрасДозагрузка ручным подкрасом
Реципрокатор кроет то, что попадает в плоскость его факелов: наружные поверхности и габарит детали. Но у сложной детали есть карманы, внутренние углы, обратная сторона рёбер, куда вертикальный факел стойки не заглядывает. Автолиния их не добивает, и это её принципиальное ограничение, а не поломка настройки.

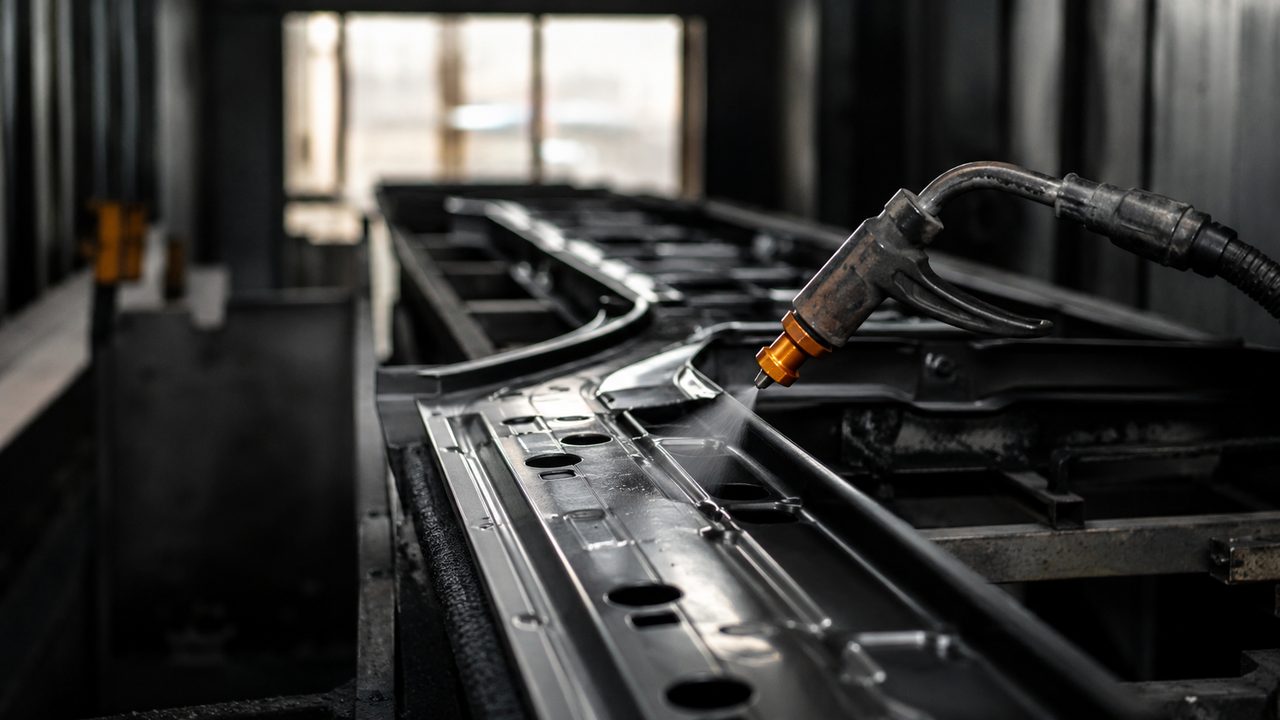

Поэтому после стоек на конвейере ставят участок ручного подкраса: один-два маляра с ручными пистолетами добивают глухие зоны, пока деталь ещё едет. Работает связка: автопистолеты берут на себя основной объём и монотонную плоскость, человек добивает то, что требует прицела и обхода профиля. Ручной подкрас неизбежно роняет часть порошка мимо, и его собирает рекуперация, разбор в статье про сбор перераспыла и рекуперацию.
Можно ли обойтись без ручного подкраса?
07 / против рукиАвтонапыление или ручное: плюсы и минусы
Главный выигрыш автолинии это повторяемость. Стойка держит дистанцию, угол и скорость от первой детали до последней, а рука к концу смены устаёт и режим плывёт. Первичный перенос корона-напыления обычно 40–60 процентов, остальное идёт в рекуперацию, и автопистолет не столько поднимает разовый перенос, сколько убирает разброс от смены к смене. На потоке это переводится в ровную толщину и предсказуемый расход.
Минус автолинии это негибкость. Стойку настраивают под конкретный габарит, и смена детали требует перенастройки хода, числа стволов и скоростей. На мелких партиях разной геометрии эта возня съедает весь выигрыш. Плюс автолиния дороже на входе: реципрокатор, контроллер, кабина, автоматическая рекуперация.
Автолиния красит качественнее ручного напыления?
08 / когда братьГде автопистолеты окупаются
Автолиния окупается на потоке однотипных деталей: оконный и фасадный профиль, панели, диски, повторяющийся габарит крупными партиями. Тысячи одинаковых изделий в смену рука не осилит стабильно, тут стойка незаменима. Порог окупаемости упирается в объём: чем больше одинаковых деталей, тем быстрее автопистолеты отбивают вложения в оборудование.
На мелких партиях разной геометрии выгоднее ручное напыление. Перенастройка стойки под каждую новую деталь съедает время, которого на потоке нет, а на штучных заказах оно решает. Частый компромисс: автостойки на монотонный основной объём плюс ручной пост на подкрас и на нестандарт. Так линия закрывает и поток, и разовые детали, не простаивая на перенастройках.
