Вентилятор конвекции камеры полимеризации: подбор производительности и кратности

Короткий ответ

Производительность вентилятора рециркуляции считают по кратности: 6–8 обменов объёма камеры в минуту. Для камеры 8,6 м³ это 3100–4100 м³/ч плюс запас 25–30 % на нагретый воздух. Крыльчатку берут на 250–300 °C, двигатель и подшипники выносят за стенку в зону не горячее 40–60 °C. Скорость у детали держат ниже 15 м/с, иначе непроспечённый порошок сдувает.

Стандарт финишных печей звучит неожиданно конкретно: сушильно-полимеризационная камера должна прокачивать через себя 6–8 собственных объёмов воздуха каждую минуту. Не в час, а в минуту. Печь 125 фут³ (5×5×5 футов) требует крыльчатки на 750 CFM при шестикратном обмене. Переведите в привычные единицы и получите первый рабочий ориентир, от которого пляшет весь подбор вентилятора.

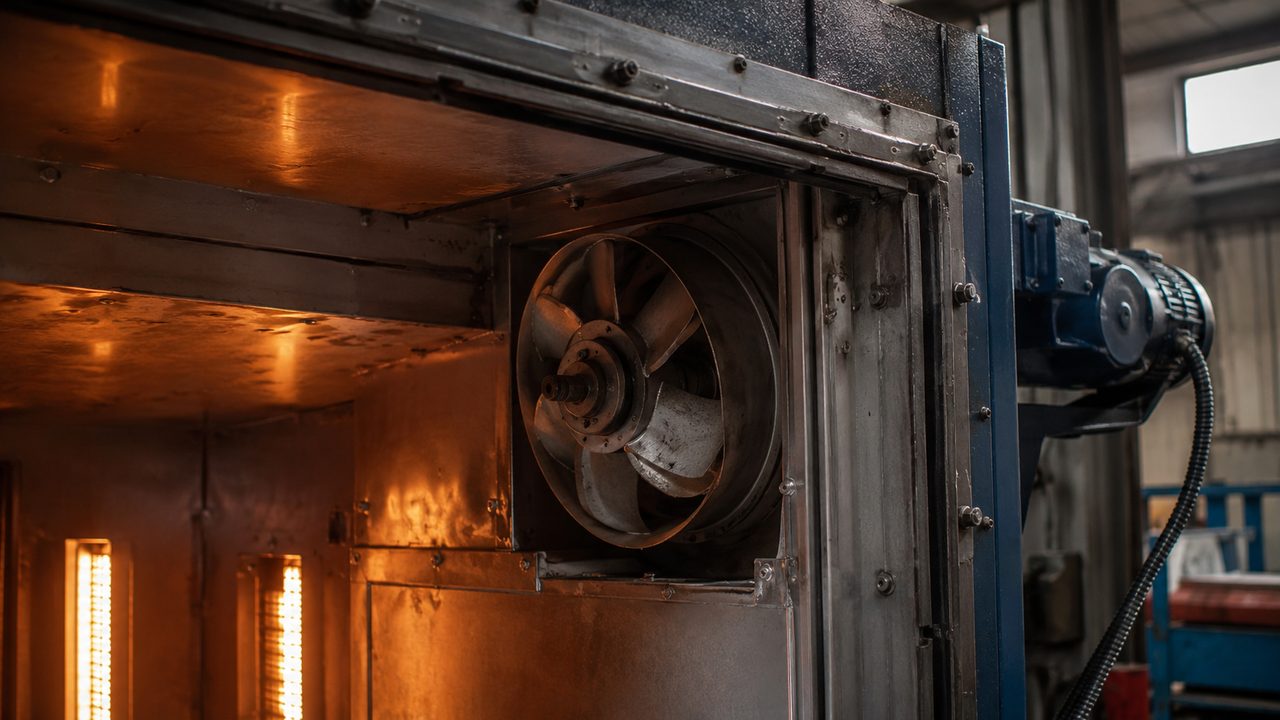

Жаростойкая крыльчатка вентилятора рециркуляции в верхней зоне камеры полимеризации — fig.01 — крыльчатка рециркуляции из нержавейки в верхней зоне камеры, вал выходит за стенку к двигателю

01 / кратностьЧто такое обмены в минуту и почему их 6–8

Кратность воздухообмена внутри камеры показывает, сколько раз за минуту вентилятор успевает прогнать весь объём печи через себя. Считается просто: производительность вентилятора делят на объём рабочей зоны. Если крыльчатка даёт 3600 м³/ч, а камера 10 м³, получаем 360 обм/ч, или 6 обменов в минуту.

Почему именно этот диапазон. Ниже 6 обменов воздух не успевает перемешаться, у потолка накапливается горячий слой, разброс верх–низ уползает за 20 °C. Выше 10–12 начинается перерасход энергии и растёт скорость потока у детали, с риском сдуть порошок. Для порошковой краски золотая середина лежит на 6–8 обменах. Высокотемпературные покрытия вроде Cerakote иногда требуют 8–10, но это отдельный случай с усиленной теплоизоляцией.

Обмены в минуту и вытяжная вентиляция это одно и то же?

Нет. Обмены в минуту относятся к внутренней рециркуляции, это замкнутый круг горячего воздуха для равномерности. Вытяжка выбрасывает часть воздуха наружу для удаления продуктов отверждения, и её считают в обменах в час, а не в минуту. Это два разных контура.

02 / расчётФормула производительности с примером

Рабочая формула такая: производительность = объём камеры × кратность × 60. Объём в кубометрах, кратность в обменах за минуту, результат в м³/ч. Дальше добавляют запас на нагретый воздух, о котором ниже.

Пример на реальной гаражной камере 3×1,6×1,8 м, объём 8,64 м³. При шести обменах: 8,64 × 6 × 60 = 3110 м³/ч. При восьми: 4147 м³/ч. Берём верхнюю границу и накидываем 30 % запаса, целимся в крыльчатку на 5400 м³/ч по паспорту. В холодном состоянии она избыточна, при 200 °C выйдет ровно в расчётный коридор.

Объём камеры	6 обм/мин	8 обм/мин	+30 % запас
4 м³	1440 м³/ч	1920 м³/ч	2500 м³/ч
8,6 м³	3110 м³/ч	4150 м³/ч	5400 м³/ч
15 м³	5400 м³/ч	7200 м³/ч	9400 м³/ч
25 м³	9000 м³/ч	12000 м³/ч	15600 м³/ч

В каталоге вентилятор указан в CFM. Как перевести?

Умножьте CFM на 1,699 и получите м³/ч. Обратно: м³/ч делите на 1,699. Например, 750 CFM = 1274 м³/ч, 2000 CFM = 3398 м³/ч. Многие импортные жаростойкие крыльчатки маркируют именно в CFM.

Считать по внешним или внутренним размерам камеры?

По внутренним, по чистому объёму рабочей зоны. Толщина утеплителя и корпус в расчёт кратности не входят, вентилятор гоняет только внутренний воздух.

03 / поправкаПочему паспортную цифру берут с запасом

Каталожную производительность крыльчатки меряют на холодном воздухе при 20 °C. В камере она работает при 180–200 °C, и здесь вмешивается физика: плотность воздуха при 200 °C примерно 0,75 кг/м³ против 1,2 кг/м³ на входе. Разница в 1,6 раза.

Объёмный расход при этом меняется меньше, чем массовый, но крыльчатка на разрежённом горячем воздухе «хватает» меньше массы газа за оборот, и реальная теплопередача падает. Плюс сопротивление воздуховодов и загруженных деталей срезает ещё часть напора. Отсюда правило: закладывать 25–30 % сверх расчётного значения. Это не перестраховка, а компенсация того, что паспорт всегда оптимистичен.

Быстрая прикидка

Если считаете по нижней границе 6 обменов, запас берите 30 %. Если сразу целитесь в 8 обменов, хватит 20 %: восьмикратный обмен сам по себе перекрывает провал по плотности.

04 / жаростойкостьКрыльчатка и подшипники вне горячей зоны

Бытовой канальный вентилятор из вентиляции здесь не живёт: он рассчитан на 40–60 °C, а в камере в три раза жарче. Обмотка и смазка подшипника выгорают за несколько смен. Нужна конструкция, где на нагрев работает только металл, способный его выдержать.

Крыльчатку берут из алюминия, нержавейки или жаростойкой стали с запасом на 250–300 °C. Это выше рабочих 200 °C, чтобы кратковременные забросы температуры не вело крыльчатку. Двигатель со всеми подшипниками остаётся снаружи камеры. В горячую зону заходит только вал через отверстие в стенке.

Между крыльчаткой и двигателем на валу ставят теплоотбойный диск (heat slinger). Он рассекает поток тепла, идущий по валу к подшипнику. У промышленных печных вентиляторов вал дополнительно охлаждается собственной маленькой крыльчаткой на наружном конце. Такая схема позволяет держать подшипник при 40–60 °C, пока внутри камеры 200 °C.

Узел	Где стоит	Рабочая температура
Крыльчатка	внутри камеры	до 250–300 °C
Вал	проход через стенку	градиент 200→60 °C
Теплоотбойный диск	на валу у стенки	рассекает поток тепла
Подшипники	снаружи камеры	40–60 °C
Двигатель	снаружи камеры	до 40 °C

Что будет, если поставить двигатель прямо в камеру?

При 200 °C лаковая изоляция обмотки деградирует, смазка подшипника разжижается и вытекает. Двигатель проработает от нескольких часов до пары смен, потом клинит или уходит в межвитковое замыкание. Ремонт дороже, чем сразу вынести его за стенку.

Как уплотнить проход вала через стенку?

Герметичность тут не нужна, важно не выпускать горячий воздух струёй. Ставят лабиринтную втулку или стакан из оцинковки с зазором 1–2 мм вокруг вала. Потери через такой зазор мизерные, а подшипник не перегревается.

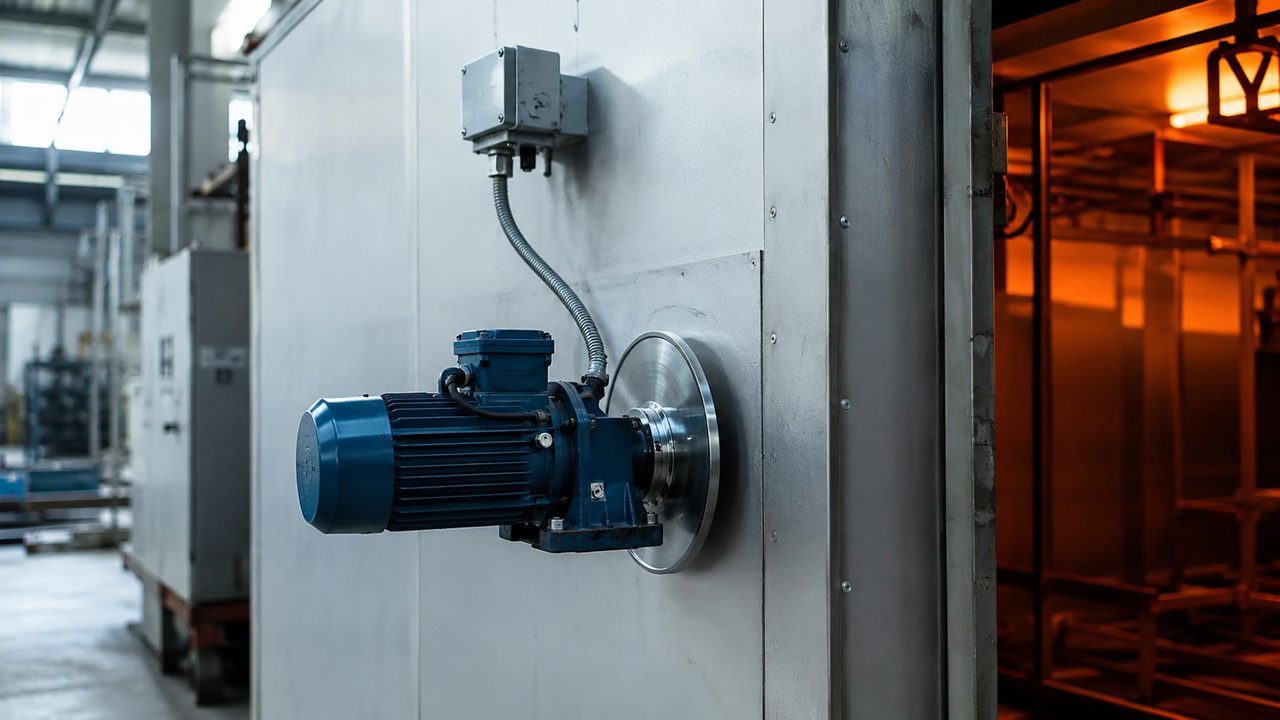

Двигатель вентилятора с подшипниками снаружи стенки камеры и теплоотбойный диск на валу — fig.02 — двигатель и подшипники снаружи камеры, теплоотбойный диск на валу отсекает тепло, идущее к подшипнику

05 / скоростьПоток у детали: почему нельзя гнать сильнее

Большая производительность нужна по объёму, но не по скорости у поверхности детали. Тонкая грань: непроспечённый порошок держится на металле только за счёт остаточного заряда, по весу он как тальк. Если скорость воздуха у детали превышает 15 м/с (около 3000 fpm), поток сдувает порошок до того, как тот расплавится и схватится. Результат: проплешины, наплывы, неравномерная толщина.

Отсюда конструктивное требование: воздух из раздающих каналов должен выходить медленно, но большим объёмом. Достигают этого сечением воздуховодов и раздачей через отверстия, а не одной струёй. Сама крыльчатка может быть мощной, важно лишь, с какой скоростью поток доходит до детали после раздачи.

Типичная ошибка

Мощный вентилятор поставили, а раздачу воздуха сделали через одно узкое сопло. Струя из него бьёт со скоростью 20–25 м/с и выметает порошок с ближних деталей. Лечится не заменой вентилятора, а расширением выходного сечения и распределением потока.

06 / регулировкаЧастотник и переменные обороты по циклу

Идеальная схема разводит два противоречащих требования по времени. На старте цикла, пока порошок ещё сыпучий и не гелеобразовался, обороты вентилятора держат низкими: поток мягкий, ничего не сдувает. Как только порошок расплавился (первые 3–5 минут при выходе детали на 160–180 °C), обороты поднимают до полных для быстрого и равномерного прогрева.

Реализуют это частотным преобразователем (VFD) на двигателе рециркуляции. На малых камерах хватает двухскоростного двигателя или простого регулятора оборотов. Экономия двойная: убирается риск сдува на старте и сокращается время выхода на режим за счёт мощного обдува на выдержке.

Обязателен ли частотник или можно без него?

Без него камера работает, если раздача воздуха изначально сделана с низкой скоростью у детали. Частотник нужен там, где нужен мощный поток на прогреве, но он же сдувает порошок на старте. Компромисс между скоростью прогрева и сохранностью слоя.

07 / типОсевой или центробежный под нужную кратность

Тип вентилятора выбирают по тому, нужен ли напор для воздуховодов. Два варианта под рециркуляцию:

Осевой (крыльчатка на валу). Большой объём при малом напоре. Ставят прямо в стенку камеры без длинных каналов: забрал сверху, выдул рядом. Легко собрать самому, обеспечивает нужную кратность на камерах до 10–12 м³. Не продавит воздух через узкий короб с поворотами.
Центробежный (улитка). Держит напор, гонит воздух по воздуховоду с раздачей через отверстия вдоль пола. Так собирают печи с равномерной нижней подачей на всю длину. Дороже и сложнее, оправдан от 15 м³ и при многоярусной загрузке.

Для гаражной камеры 8–9 м³ под кратность 6–8 почти всегда хватает осевой жаростойкой крыльчатки на 4000–5400 м³/ч. Центробежную схему с напольной раздачей имеет смысл разворачивать, когда камера длинная и деталей много.

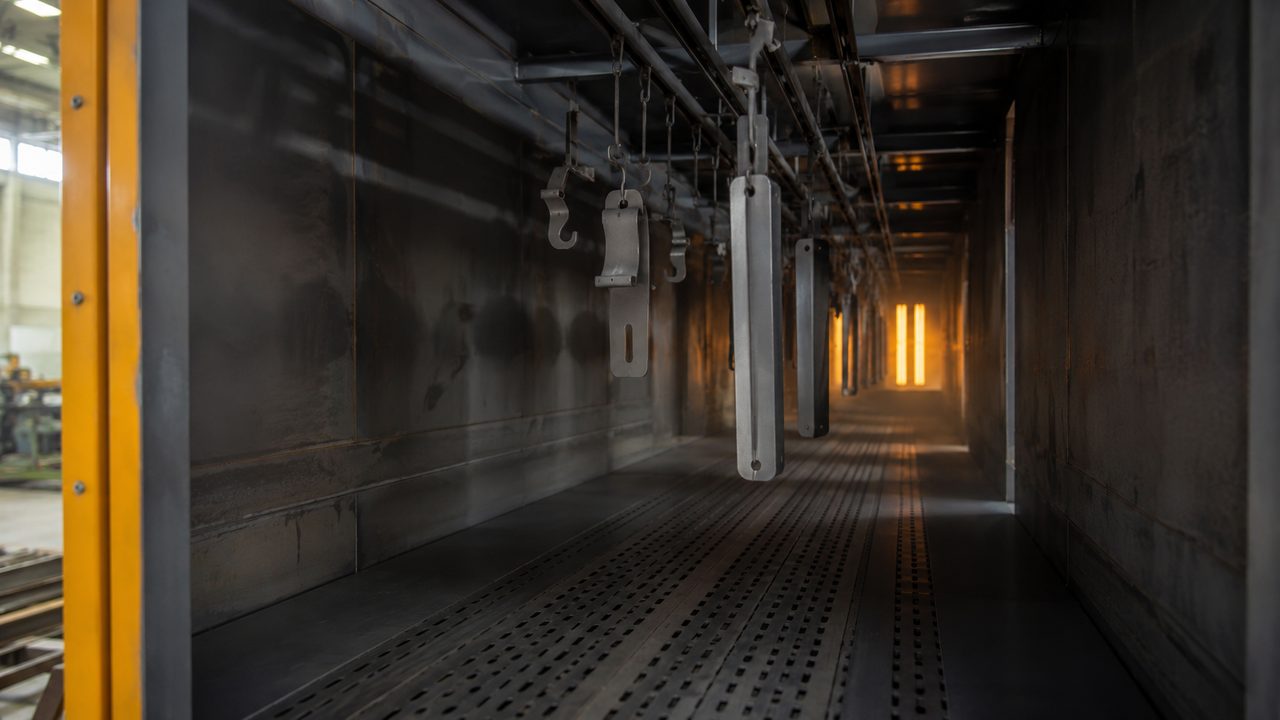

Раздача воздуха через перфорированный напольный короб в длинной камере полимеризации — fig.03 — центробежная схема: воздух раздаётся по длине камеры через перфорированный напольный короб, скорость у детали низкая

Как проверить, что кратности хватает?

Холостой прогон с термопарами по углам и в центре при 180 °C. Разброс не больше ±10 °C означает, что кратность в норме. Если один угол выбивается на 20 °C, значит поток туда не доходит: либо вентилятор слаб, либо канал перекрыт.

Можно поставить два вентилятора вместо одного мощного?

Можно, и на длинных камерах это даже лучше: два вентилятора послабее раскидывают поток по объёму равномернее, чем один сильный в одной точке. Суммарную производительность считают по той же кратности 6–8 обм/мин.
