Какой вентилятор нужен для камеры полимеризации?

Рециркуляционный, с жаростойкой крыльчаткой на 220–250 °C и двигателем, вынесенным за стенку в прохладную зону. Производительность подбирают под объём камеры из расчёта 5–8 прогонов всего объёма в минуту с запасом 25–30% на падение плотности горячего воздуха.

Можно ли поставить обычный канальный вентилятор из вентиляции?

Нет. Бытовые канальные вентиляторы рассчитаны на 40–60 °C. При 180–200 °C у них плавится изоляция обмотки, вытекает смазка подшипников и деформируется пластиковая крыльчатка. В горячей зоне такой вентилятор живёт несколько часов, потом клинит или горит.

Какую производительность вентилятора выбрать?

Считают от объёма камеры: расход в м³/мин = объём × кратность (5–8). Для камеры 8,6 м³ это 43–69 м³/мин. К полученному числу добавляют 25–30% запаса, потому что при 200 °C плотность воздуха падает в 1,6 раза и реальный массовый поток ниже паспортного.

Осевой или центробежный вентилятор лучше для камеры?

Осевой гонит большой объём при малом напоре, ставится прямо в стенку без воздуховодов, дешевле и проще собрать. Центробежный (улитка) даёт напор, чтобы продавить воздух по коробу с раздачей по полу. Для гаражной камеры 8–9 м³ хватает осевого, центробежный оправдан от 15 м³.

Почему двигатель вентилятора выносят за стенку?

Стандартный электродвигатель рассчитан на температуру окружающей среды до 40 °C. Внутри камеры при 200 °C его обмотка и подшипники перегреваются и выходят из строя. Крыльчатку оставляют в горячей зоне, а двигатель ставят снаружи и соединяют через вал в отверстии стенки.

Из какого материала должна быть крыльчатка?

Из алюминия или нержавеющей стали, рассчитанная на 220–250 °C. Пластик при этой температуре плывёт, обычная сталь без покрытия окисляется. Оптимально литая алюминиевая крыльчатка или сварная из нержавейки на стальной втулке.

Какие обороты крыльчатки нужны?

Для осевой крыльчатки 300–400 мм обычно берут двигатель на 1400–2800 об/мин. Точное число зависит от диаметра и профиля лопастей: чем больше диаметр, тем ниже обороты при том же расходе. Двигатель на регуляторе даёт возможность гнать сильнее на разгоне и тише на выдержке.

Куда направлять поток от вентилятора?

Забор воздуха делают в верхней зоне камеры, где он перегрет, а подачу гонят вниз или на нижнюю боковую стенку. Это разрушает горячий слой у потолка. Схему потока и физику неравномерного нагрева подробно разбираем в отдельной статье про рециркуляцию.

Главная / Оборудование

Вентилятор для камеры полимеризации: какой поставить

Короткий ответ

Нужен рециркуляционный вентилятор с жаростойкой крыльчаткой на 220–250 °C и двигателем, вынесенным за стенку. Производительность считают от объёма камеры: 5–8 прогонов объёма в минуту плюс запас 25–30%. Для камеры 8,6 м³ это примерно 55–90 м³/мин по факту. Осевой тип для гаража до 9 м³, центробежный с раздачей по полу нужен от 15 м³. Бытовой канальный вентилятор не годится: горит при 180 °C.

Первый вентилятор в самодельной камере обычно ставят «какой был»: вытяжной из ванной или канальный из магазина сантехники. Он крутится ровно до первого выхода на 180 °C: через 15–20 минут из корпуса тянет палёным пластиком, подшипник начинает выть, крыльчатка задевает кожух. Причина одна: эти вентиляторы не рассчитаны на горячий воздух. Разберём, что должно быть у крыльчатки, двигателя и всей сборки, чтобы вентилятор пережил сотни циклов.

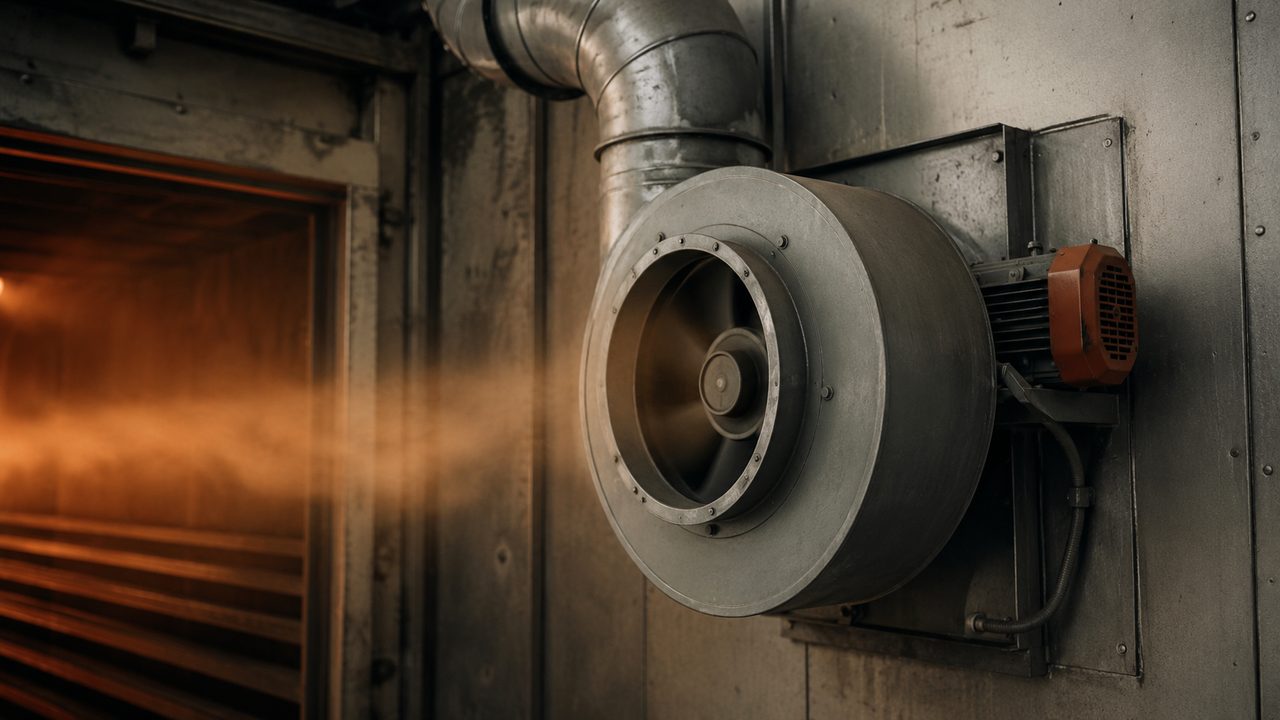

Жаростойкая крыльчатка рециркуляции с двигателем, вынесенным за стенку камеры полимеризации — fig.01. Крыльчатка внутри камеры, двигатель вынесен за стенку через вал

01 / задачаЧто вообще делает этот вентилятор

Речь не про вытяжку и не про подачу свежего воздуха. Вентилятор рециркуляции гоняет один и тот же горячий воздух по кругу внутри закрытого объёма камеры. Его работа в том, чтобы не давать горячему слою скапливаться у потолка, чтобы деталь сверху и снизу пеклась в одном режиме. Без рециркуляции разброс «потолок–пол» доходит до 30–50 °C, и часть покрытия обязательно уходит за рабочее окно порошка.

Физику расслоения и куда именно направлять поток мы разбираем в статье про неравномерный нагрев и рециркуляцию. Здесь другая задача, подобрать само железо: какую крыльчатку, какой двигатель, на сколько кубов в минуту и как всё это собрать, чтобы не сгорело.

Вентилятор рециркуляции и вытяжка это одно и то же?

Нет, это два разных устройства. Рециркуляция перемешивает воздух внутри камеры и работает при 180–200 °C. Вытяжка удаляет продукты газовыделения краски наружу. Про вытяжку разговор отдельный, её крыльчатка стоит на выходе, где воздух уже частично остыл.

02 / крыльчаткаМатериал и температура

Крыльчатка сидит в самой горячей точке камеры и работает при полной уставке. Пластик здесь не живёт: полипропилен теряет форму уже при 120 °C, а лопасти под нагрузкой плывут и разбалансируются. Обычная чёрная сталь без покрытия окисляется и со временем сыплет окалиной на детали.

Рабочие варианты два: литая алюминиевая крыльчатка или сварная из нержавеющей стали. Алюминий легче, дешевле, проще балансируется, держит 220–250 °C с большим запасом (плавится алюминий при 660 °C). Нержавейка тяжелее и дороже, зато не боится случайного заброса температуры и агрессивной химии некоторых порошков. Для гаражной камеры алюминиевая крыльчатка диаметром 300–400 мм закрывает задачу.

Балансировка обязательна

Крыльчатка на оборотах 1400–2800 об/мин при дисбалансе разбивает подшипники двигателя за недели. Самодельную крыльчатку из уголка или лопаток на диске нужно отбалансировать: снять с вала, проверить, что она не «падает» в одно положение, подшлифовать тяжёлую сторону.

Можно взять крыльчатку от печного вентилятора или тепловой пушки?

От тепловой пушки иногда да, если она металлическая и двигатель у пушки уже вынесен из потока. От бытового тепловентилятора нет, там пластик и двигатель прямо в горячем воздухе. Проверяйте паспортную температуру среды: нужна цифра от 200 °C.

03 / двигательПочему его выносят за стенку

Электродвигатель это самое уязвимое место сборки. Стандартный асинхронный двигатель рассчитан на температуру окружающей среды до 40 °C (класс изоляции B держит до 130 °C на самой обмотке, но это внутренний нагрев, а не внешний). Поставить его внутрь камеры при 200 °C значит убить за несколько прогонов: изоляция обмотки трескается, смазка подшипников вытекает, вал заклинивает.

Решение простое: крыльчатка внутри, двигатель снаружи, вал проходит сквозь стенку. Между валом и стенкой ставят зазорный проход 1–2 мм или лабиринтное уплотнение, чтобы горячий воздух не стравливался наружу и не грел двигатель через отверстие. Двигатель работает при комнатной температуре и живёт годами. Вал берут стальной, а не алюминиевый: алюминий на длинном плече может повести от нагрева со стороны крыльчатки.

Насколько длинным делать вал между двигателем и крыльчаткой?

Достаточно 80–150 мм, чтобы двигатель отступил от горячей стенки. Слишком длинный вал требует опорного подшипника снаружи, иначе появится биение. Опорный узел ставят в кронштейн на наружной стенке, а сам двигатель соединяют с валом через муфту или ремень.

Прямая посадка на вал двигателя или через ремень?

Ремённая передача разносит двигатель дальше от стенки и гасит вибрацию, но требует шкивов и натяжителя. Прямая посадка проще, но двигатель ближе к горячей зоне и подшипники двигателя тянут осевую нагрузку крыльчатки. На малой камере чаще делают прямую посадку с зазорным проходом.

04 / расчётПроизводительность под объём камеры

Производительность вентилятора считают от объёма камеры и нужной кратности прогона. Формула прямая: расход (м³/мин) = объём камеры (м³) × кратность (обмен/мин). Для рециркуляции кратность берут 5–8, этого хватает, чтобы весь объём успевал перемешаться быстрее, чем воздух расслаивается снова.

Дальше поправка на температуру. Паспортный расход крыльчатки измерен при комнатных 20 °C. При 200 °C плотность воздуха падает примерно в 1,6 раза: тот же объём воздуха несёт меньше массы, и реальный прогон получается слабее. Поэтому к расчётному числу добавляют запас 25–30% и берут крыльчатку помощнее.

Объём камеры	Расход (кратность 5–8)	С запасом 30%
2 м³ (мини)	10–16 м³/мин	13–21 м³/мин
4 м³	20–32 м³/мин	26–42 м³/мин
8,6 м³ (гараж)	43–69 м³/мин	56–90 м³/мин
15 м³	75–120 м³/мин	98–156 м³/мин
25 м³	125–200 м³/мин	163–260 м³/мин

Пример по строке для камеры 3×1,6×1,8 м (объём 8,64 м³): расчётный расход 43–69 м³/мин, с запасом 56–90 м³/мин. Под это подходит осевая крыльчатка 350–400 мм на двигателе 0,25–0,55 кВт. Не гнаться за максимумом: избыточный поток создаёт турбулентность и может сдуть незакреплённый порошок до спекания.

Что будет, если вентилятор слабее расчётного?

Расслоение убирается не полностью: разброс верх–низ остаётся 15–25 °C вместо ±10 °C. На тонких порошках с узким окном это уже брак. Проверяют холостым прогоном с термопарами по углам: если один угол выбивается, вентилятора не хватает.

05 / типОсевой против центробежного

Два типа крыльчаток решают задачу по-разному, и от выбора зависит вся схема воздуховодов:

Осевой. Крыльчатка на валу гонит воздух вдоль оси. Большой объём при малом напоре. Ставится прямо в стенку камеры: забрал сверху, выдул рядом, никаких коробов. Проще собрать своими руками и дешевле. Минус в том, что не продавит воздух через узкий воздуховод или несколько поворотов.
Центробежный (улитка). Крыльчатка в спиральном кожухе, воздух выходит под углом 90° с напором. Способен прогнать поток по коробу с раздачей через отверстия вдоль пола, чтобы горячий воздух выходил равномерно по всей длине камеры. Сложнее, дороже, тяжелее.

Правило по объёму простое. До 9 м³ почти всегда достаточно осевого термостойкого вентилятора прямо в стенке. От 15 м³ и при длинной камере с загрузкой в несколько ярусов имеет смысл центробежная схема с раздачей по напольному коробу: отверстия с шагом 30–40 см, ближе к дальнему концу крупнее, чтобы скомпенсировать падение напора.

Можно два осевых вентилятора вместо одного центробежного?

Да, на средних камерах 10–15 м³ это рабочий вариант: два осевых по разным углам создают более сложную циркуляцию и охватывают объём лучше одного мощного. По деньгам и сборке часто выходит проще одной улитки с воздуховодом.

06 / ошибкиЧем бытовой вентилятор не годится

Разберём по узлам, что именно ломается, когда в камеру ставят канальный вентилятор из магазина сантехники:

Подшипники. В бытовых вентиляторах часто втулки скольжения или подшипники с обычной смазкой на рабочий диапазон до 60–80 °C. При 180 °C смазка вытекает или выгорает, подшипник работает всухую и клинит. Нужны подшипники качения с высокотемпературной смазкой.
Обмотка двигателя. Класс изоляции бытового двигателя не рассчитан на внешний нагрев от 200 °C: лак трескается, витки замыкают. Отсюда правило выносить двигатель за стенку.
Крыльчатка. Пластиковая крыльчатка плывёт и разбалансируется, разбивая подшипник. Нужна металлическая.
Корпус. Пластиковый корпус канального вентилятора коробит, стыки расходятся, поток падает.

Итог: в горячей зоне из бытового вентилятора нельзя оставить ничего, кроме, может быть, самой рамы. Проще собрать узел с нуля из металлической крыльчатки и вынесенного двигателя, чем перебирать канальник, который всё равно не переживёт материал лопастей.

Как отличить пригодный вентилятор в магазине

Ищите паспортную «температуру перемещаемой среды» от 200 °C, такие бывают у промышленных жаростойких и дымоудаляющих моделей. Если в характеристиках стоит 40 или 60 °C, вентилятор для камеры не подходит, каким бы мощным он ни был.

Готовые жаростойкие вентиляторы дорогие. Есть смысл собирать самому?

На малой камере да. Узел из алюминиевой крыльчатки, стального вала, пары подшипников и вынесенного двигателя 0,25 кВт собирается заметно дешевле готового промышленного вентилятора дымоудаления. На камерах от 20 м³ разница в цене меньше, а готовый узел с балансировкой и гарантией часто выгоднее по времени.

Нужен ли регулятор оборотов?

Полезен. На разгоне камеры сильный поток ускоряет выравнивание температуры, а на выдержке обороты снижают, чтобы не сдувать порошок и не гонять лишнюю турбулентность. Частотник или простой автотрансформатор на асинхронный двигатель решает задачу.
