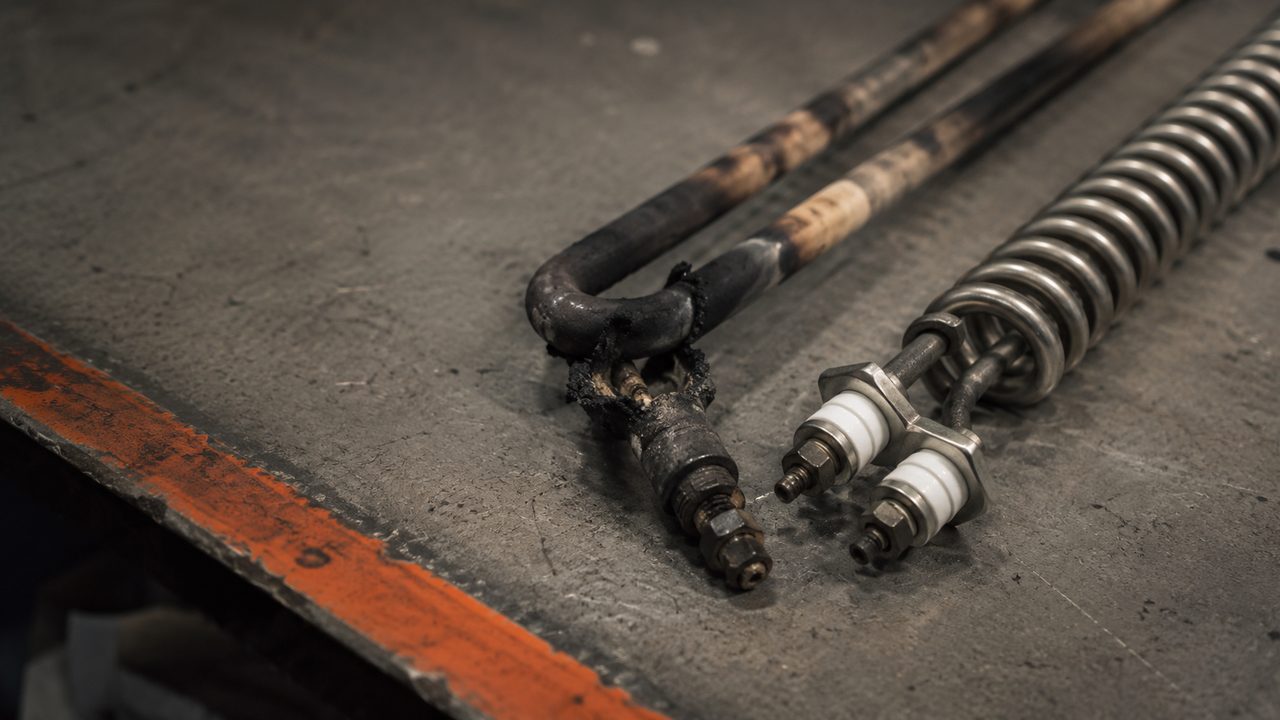

Почему перегорают ТЭНы в камере и как их заменить
ТЭН чаще всего перегорает от перегрева спирали при остановке обдува: без потока воздуха трубка за 2–3 мин уходит за 600 °C и спираль плавится. Проверяют прозвонкой: у целого ТЭНа на 3 кВт сопротивление около 16 Ом, при обрыве прибор показывает бесконечность. Замена оребрённого ТЭНа — только целиком, ремонту он не подлежит.
Партия ТЭНов в самодельной камере нередко живёт полгода, хотя тот же ТЭН на воздушном отоплении ходит по пять лет. Разница не в самих нагревателях, а в условиях: порошковая пыль, остановки вентилятора и слабая протяжка клемм убивают спираль в разы быстрее. Разберём, что именно жжёт ТЭНы и как правильно менять сгоревший.
01 / причиныПочему ТЭНы перегорают: пять причин
Оребрённый воздушный ТЭН рассчитан на отвод тепла потоком воздуха. Спираль внутри трубки греется до 700–800 °C, а поверхность трубки за счёт обдува держится в районе 300–400 °C. Как только теплоотвод нарушается, трубка догоняет спираль по температуре, наполнитель разлагается, спираль замыкает или рвётся.
Отсюда и весь список отказов:
- Перегрев без обдува. Вентилятор рециркуляции встал (сгорел двигатель, слетел ремень, залипло реле), а нагрев остался включён. Трубка без потока воздуха за 2–3 мин уходит за 600 °C и спираль оплавляется.
- Нагар и пыль на оребрении. Порошок оседает между рёбрами, спекается в корку. Корка работает как шуба: тепло не уходит в воздух, копится в трубке. Плюс сам нагар тлеет и даёт точечный перегрев.
- Подгар на клеммах. Гайка на выводе ослабла, контакт плохой, переходное сопротивление растёт, точка греется и обугливается. Вывод отгорает — обрыв цепи.
- Скачки напряжения. При 400–420 В вместо 380 В мощность ТЭНа растёт как квадрат напряжения. Перенапряжение 10% даёт +21% мощности и перегрев спирали.
- Завышенная мощность на группу. Мало ТЭНов на большой объём: каждый работает на пределе, температура трубки постоянно у потолка, ресурс спирали тает.
Какая причина перегорания встречается чаще всего?
02 / диагностикаКак найти сгоревший ТЭН
Симптомы у разных отказов разные, но диагностика сводится к трём действиям: осмотр, прозвонка на обрыв, проверка пробоя на корпус. Всё делается мультиметром за 5 минут при обесточенной камере.
Визуально. Снимите заднюю панель клеммной коробки. Обугленный вывод, синева металла, оплавленная изоляция, потёкший наконечник — это подгоревшая клемма. Раздутая или лопнувшая трубка — внутренний перегрев.
Прозвонка на обрыв. Мультиметр в режим измерения сопротивления (Ом). Отсоедините хотя бы один провод от вывода ТЭНа, чтобы не мерить через всю группу. Приложите щупы к двум выводам. Целый ТЭН на 3 кВт / 220 В покажет около 16 Ом. Бесконечность (OL на дисплее) — обрыв спирали, ТЭН под замену.
Пробой на корпус. Один щуп на вывод, второй на металл трубки. У исправного ТЭНа тут бесконечность. Если прибор показывает конечное сопротивление (от единиц до сотен Ом), спираль замкнула на корпус — такой ТЭН опасен, выбивает УЗО и бьёт током через корпус камеры.
| Мощность ТЭНа | Напряжение | Сопротивление исправного |
|---|---|---|
| 1,5 кВт | 220 В | ≈ 32 Ом |
| 2 кВт | 220 В | ≈ 24 Ом |
| 2,5 кВт | 220 В | ≈ 19 Ом |
| 3 кВт | 220 В | ≈ 16 Ом |
| 4 кВт | 220 В | ≈ 12 Ом |
Сопротивление считается по формуле R = U² / P. Отклонение больше 10% от таблицы говорит о частичном выгорании спирали: такой ТЭН ещё греет, но недодаёт мощность и скоро оборвётся.
Как понять, что ТЭН сгорел, если он визуально целый?
Камера греет слабее, но ничего не сгорело — в чём дело?
03 / симптомыТаблица: симптом → причина → что делать
Быстрая шпаргалка. По внешнему проявлению находите вероятную причину и первое действие.
| Симптом | Причина | Что делать |
|---|---|---|
| Резко пропал нагрев целой группы | Отказ обдува + перегрев, выбило автомат | Прозвонить все ТЭНы группы, заменить оборванные |
| Один ТЭН холодный, остальные греют | Обрыв спирали или отгорел вывод | Прозвонка: обрыв — замена, подгар клеммы — зачистка вывода |
| Запах гари из клеммной коробки | Подгар контакта, слабая затяжка | Обесточить, зачистить вывод, новый наконечник, протянуть |
| Камера бьёт током, выбивает УЗО | Пробой спирали на корпус | Найти прозвонкой на корпус, немедленно заменить |
| Долгий разгон, недобор температуры | Частичное выгорание, уплыло сопротивление | Замерить R каждого, заменить с отклонением >10% |
| Оребрение чёрное, в спёкшейся корке | Нагар порошка, тепло не уходит | Чистка щёткой, проверить блокировку по обдуву |
04 / заменаПорядок замены ТЭНа
Замена оребрённого ТЭНа занимает 20–30 минут на штуку, если камера собрана с ремонтопригодным доступом к нагревательному блоку.
- Обесточить камеру вводным автоматом. Проверить отсутствие напряжения индикатором на выводах ТЭНов.
- Снять заднюю панель или крышку нагревательного отсека. Сфотографировать разводку проводов до отключения.
- Отсоединить провода от выводов, открутить гайки крепления фланца ТЭНа к стенке короба.
- Вынуть ТЭН. Проверить состояние прокладки на фланце: прогоревшую заменить, иначе будет подсос холодного воздуха.
- Поставить новый ТЭН той же мощности и с тем же межцентровым расстоянием крепёжных отверстий. Затянуть фланец через новую прокладку.
- Подключить провода, протянуть гайки на выводах с усилием, а не «от руки». Собрать панель.
- Включить, прогреть камеру на холостом ходу до 180 °C, проверить равномерность нагрева и отсутствие запаха гари.
05 / покупкаЧто смотреть при покупке нового ТЭНа
При заказе на замену совпасть должны не только киловатты. Проверяйте по пунктам:
- Мощность и напряжение. Ровно как у старого: 3 кВт и 220 В (или 380 В, если схема фазная). Мощнее — перегрев зоны, слабее — недобор.
- Тип — воздушный оребрённый. Для нагрева воздуха, не водяной. У водяного нет рёбер, в воздухе он перегреется мгновенно.
- Длина активной части и монтажный размер. Длина трубки и межцентровое расстояние отверстий фланца должны совпасть с посадочным местом.
- Резьба выводов. Обычно M4 или M5. Под неё берут наконечники и гайки, чтобы не колхозить контакт.
- Материал трубки. Для камеры полимеризации при 180–200 °C хватает углеродистой стали. Нержавейка дороже и оправдана только во влажной среде.
Как считать мощность на всю группу с нуля, если камера новая или переделываете нагрев, расписано в статье про расчёт ТЭНов и мощности.
Можно ли поставить ТЭН большей мощности, раз старый не тянул?
06 / профилактикаКак продлить срок службы ТЭНов
Комплект ТЭНов способен отработать 3–5 лет вместо полугода, если снять с них главные нагрузки. Пять привычек, которые это дают:
- Блокировка нагрева по обдуву. Реле или датчик потока: встал вентилятор — ТЭНы отключаются мгновенно. Это единственная защита от главной причины отказа.
- Чистка оребрения раз в месяц. Щётка по холодной камере, между рёбер. Убирает нагар, восстанавливает теплоотдачу.
- Протяжка клемм раз в квартал. Обесточить, подтянуть все гайки выводов. Снимает почти все отказы по подгару контакта.
- Стабильное напряжение. Если сеть прыгает выше 400 В, ставят реле контроля напряжения на ввод. Оно рвёт нагрузку при перенапряжении.
- Запас по мощности группы. Заложенные при сборке 10–15% сверх расчёта держат каждый ТЭН в щадящем режиме, трубка не работает на пределе.
Отдельная привычка — держать в запасе один-два ТЭНа той же модели. Отказ обычно случается в разгар заказа, и простой камеры на ожидание доставки дороже самого ТЭНа.
