Что такое термокарандаш и как он работает при полимеризации?

Это восковой стержень с калиброванной точкой плавления. Проводите им черту по детали перед загрузкой: сухой матовый след плавится и становится глянцевым ровно тогда, когда металл достиг номинала карандаша. Для порошка берут карандаши на 150, 180 и 200 °C. Точность заводских (например Tempilstik) заявляется как ±1% от номинала, то есть у метки 180 °C это около ±1,8 °C.

На какую температуру брать термокарандаш для порошковой краски?

Под типовой режим 180 °C по металлу берут два карандаша: 180 °C (нижняя граница, должен расплавиться) и 200 °C (контроль перегрева, не должен плавиться). Для низкотемпературных красок с полимеризацией при 150 °C ставят карандаши 150 и 170 °C. Один карандаш даёт только «дошло или нет», пара даёт коридор.

В чём разница между термокарандашом и термоиндикаторной наклейкой?

Карандаш плавится в одной точке и даёт факт «достигло/не достигло». Наклейка (термоэтикетка) содержит от 1 до 10 окошек с необратимой сменой цвета, каждое на свой номинал с шагом 5–10 °C. По наклейке видно не только достигнута ли температура, но и как далеко её перешагнули: почерневшее окошко 190 °C при непочерневшем 200 °C означает, что металл был в коридоре 190–200 °C.

Какая точность у термоиндикаторных наклеек?

У качественных этикеток (Thermax, Digi-Sense) точность до 154 °C заявляется ±1 °C, а выше 154 °C около ±1% от номинала. То есть окошко 180 °C срабатывает с погрешностью примерно ±1,8 °C. На практике с учётом инерции окраски и разброса нанесения реальный разброс ближе к ±5 °C.

Куда наносить термокарандаш или наклейку на детали?

На самую массивную и затенённую точку детали, которая прогревается последней: узел, фланец, зону двойной стенки, спицу диска у ступицы. Если контролировать по тонкой кромке, она давно расплавит метку, а сердцевина ещё будет недогрета. Метку ставят на голый металл или на непокрытую зону, потому что порошок сверху скроет результат.

Термокарандаш точнее пирометра?

Они решают разные задачи. Пирометр меряет поверхность мгновенно и снаружи, но врёт на блестящем алюминии на 20–40 °C из-за низкой эмиссии. Карандаш стоит копейки и не зависит от эмиссии, но даёт только факт достижения номинала без цифры и без времени выхода на режим. Для валидации режима нужен логгер-профилировщик, который пишет всю кривую металла.

Можно ли использовать термокарандаш повторно?

Сам карандаш служит на сотни меток, пока не сотрётся стержень. А вот метка одноразовая: расплавленный след и сработавшую наклейку нельзя вернуть в исходное состояние, они дают одно измерение на один цикл. Наклейку после срабатывания снимают и по номеру почерневшего окошка фиксируют пиковую температуру.

Сколько стоит контроль термокарандашом против логгера?

Один заводской карандаш перекрывает сотни меток и стоит в разы дешевле контактного термометра. Логгер-профилировщик с термостойким кожухом дороже карандаша в десятки раз, зато один раз снятая кривая нормирует выдержку для всей номенклатуры. Карандаш это ежедневный экспресс-контроль, логгер это разовая отладка и сертификация.

Главная / Контроль

Термокарандаши и термоиндикаторы для контроля полимеризации

Короткий ответ

Термокарандаш на 180 °C плавится ровно тогда, когда металл достиг этой температуры: провёл черту до загрузки, после цикла смотришь, растеклась ли метка. Заводские карандаши держат точность около ±1% от номинала. Термоэтикетки с необратимой сменой цвета показывают ещё и коридор пика. Стоят копейки, но дают только «да/нет», без кривой прогрева, для которой нужен логгер.

Карандаш на 180 °C стоит дешевле одного пирожка, а перекрывает несколько сотен меток. При этом он ловит ровно то, что чаще всего проваливают: реальную температуру металла, а не воздуха. Партия дисков вышла меловатой, регулятор при этом честно держал 190 °C. Провели по спице у ступицы карандашом 180 °C в контрольном цикле, метка осталась сухой. Значит массивный узел так и не дошёл до режима, хотя воздух был горячий.

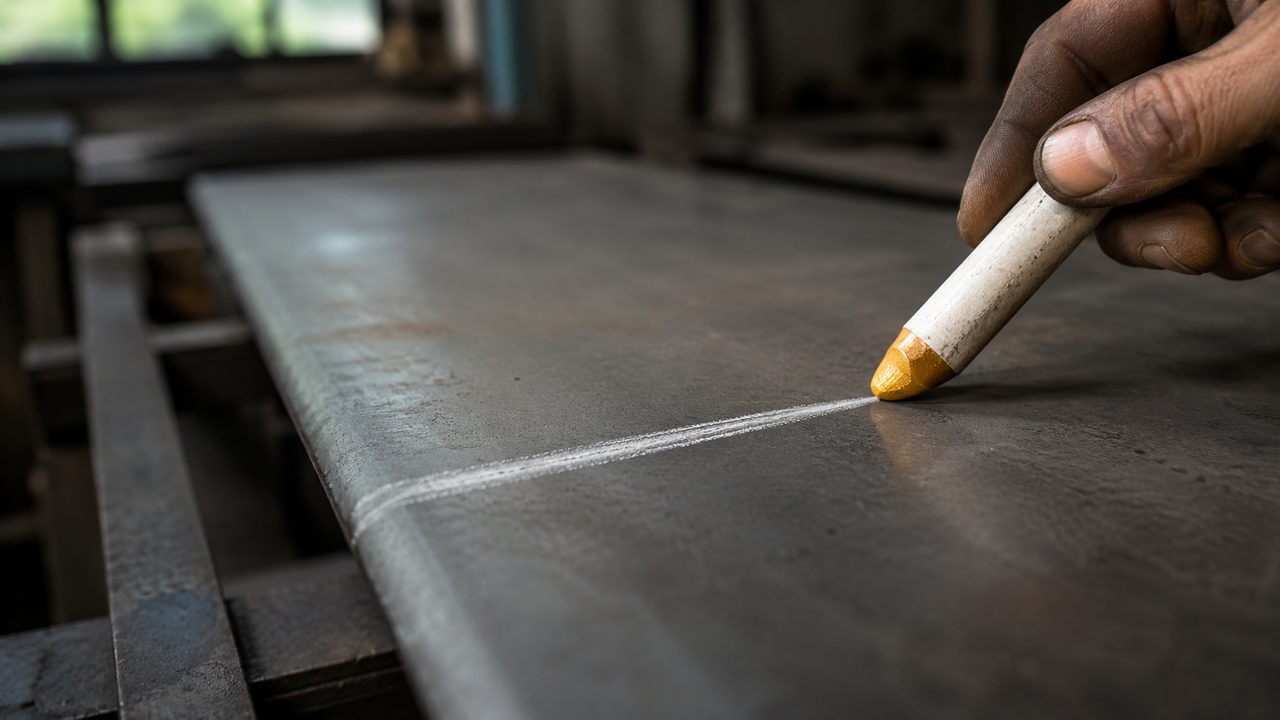

Термокарандаш оставляет матовую черту на стальной детали перед загрузкой в камеру полимеризации — fig.01 — черта термокарандашом на голом металле до напыления: расплавится, если деталь дойдёт до номинала

01 / принципЧто физически происходит с меткой

Термокарандаш это восковой или мелоподобный стержень с калиброванной точкой плавления. До нагрева он оставляет сухой матовый след. Когда поверхность под меткой достигает номинала карандаша, состав плавится и след становится глянцевым, растекается, иногда меняет фактуру с меловой на стекловидную. Обратно он не застывает в прежний вид, поэтому после выгрузки результат читается однозначно.

Термоиндикаторная краска работает так же, но её кистью или из баллона наносят на зону детали. Термоэтикетка устроена сложнее: под прозрачным окошком запаян состав, который необратимо чернеет при своём номинале. На одной наклейке набирают от 1 до 10 окошек с шагом 5–10 °C, и после цикла видно, до какого окошка дошёл нагрев.

Метка сработала, но результат неоднозначный. Почему?

Чаще всего метку нанесли слишком толстым слоем: наружная плёнка расплавилась от воздуха, а низ остался сухим, и глаз видит смесь. Второй вариант: карандаш просрочен или перегревался при хранении и сместил точку плавления. Черту наносите тонкой, а карандаши держите при 15–25 °C вдали от печи.

02 / номиналыКакие температуры брать под порошок

Заводские линейки идут широким диапазоном. У Tempilstik, например, номиналы перекрывают от 38 °C до 343 °C. Под порошковую полимеризацию из всего этого нужен узкий набор вокруг рабочей точки металла.

Режим по краске	Нижний карандаш	Верхний карандаш	Что проверяет пара
Низкотемпературная, 150 °C	150 °C	170 °C	Достигнут режим, нет перегрева
Типовая, 180 °C	180 °C	200 °C	Металл в коридоре 180–200 °C
Высокотемпературная, 200 °C	200 °C	220 °C	Полимеризация без пережога

Логика пары простая. Нижний карандаш обязан расплавиться, иначе металл не дошёл до полимеризации, это недогрев. Верхний не должен тронуться, иначе деталь перелетела за верхнюю границу и краска рискует пожелтеть. Один карандаш даёт полуправду «дошло», пара очерчивает коридор. Про сам режим и допуски по времени подробно в разделе температура и время полимеризации.

03 / точкаКуда наносить и почему именно туда

Метку ставят на самую массивную и затенённую точку детали, ту, что выходит на режим последней. Тонкая кромка прогреется за 2–4 минуты и давно расплавит карандаш, пока сердцевина фланца ещё холодная. Если контролировать по кромке, вы получите ложное «всё пропеклось».

Диск: спица у ступицы или сама ступица, самая толстая зона
Сварная рама из профиля 40×40×2 мм: узел стыка, где двойная стенка
Литьё или чугун: центр массива, а не тонкий прилив
Кузовная деталь: зона усилителя или загиба, где металл сложён вдвое

Разрыв между воздухом и металлом на массивной точке доходит до 20–30 минут. Как этот разрыв считать и почему выдержку отсчитывают от выхода металла на режим, разбирается в материале про контроль температуры детали. Для тяжёлых деталей отдельно смотрите режим для массивных толстых деталей.

Метка под порошок, а не поверх

Наносите карандаш или наклейку на голый металл ДО напыления, либо оставляйте небольшую непокрытую зону под метку. Порошок сверху закроет индикатор, и после цикла вы не увидите результат.

04 / точностьНасколько меткам можно верить

Паспортная точность заводского карандаша обычно ±1% от номинала с прослеживаемостью к эталону. У метки 180 °C это около ±1,8 °C. Термоэтикетки заявляют ±1 °C до 154 °C и примерно ±1% выше. Цифры красивые, но в цеху добавляются свои источники разброса.

Толщина нанесения: толстый слой плавится снаружи раньше сердцевины
Скорость чтения: расплав растекается и после плавления, глаз ловит его с запозданием
Старение и хранение карандаша у горячей печи смещает точку плавления

С учётом этого практический разброс контроля меткой честнее оценивать в ±5 °C. Для решения «пропеклось или недогрев» этого хватает с запасом. Для протокола на ±1 °C метка не годится, там нужен логгер.

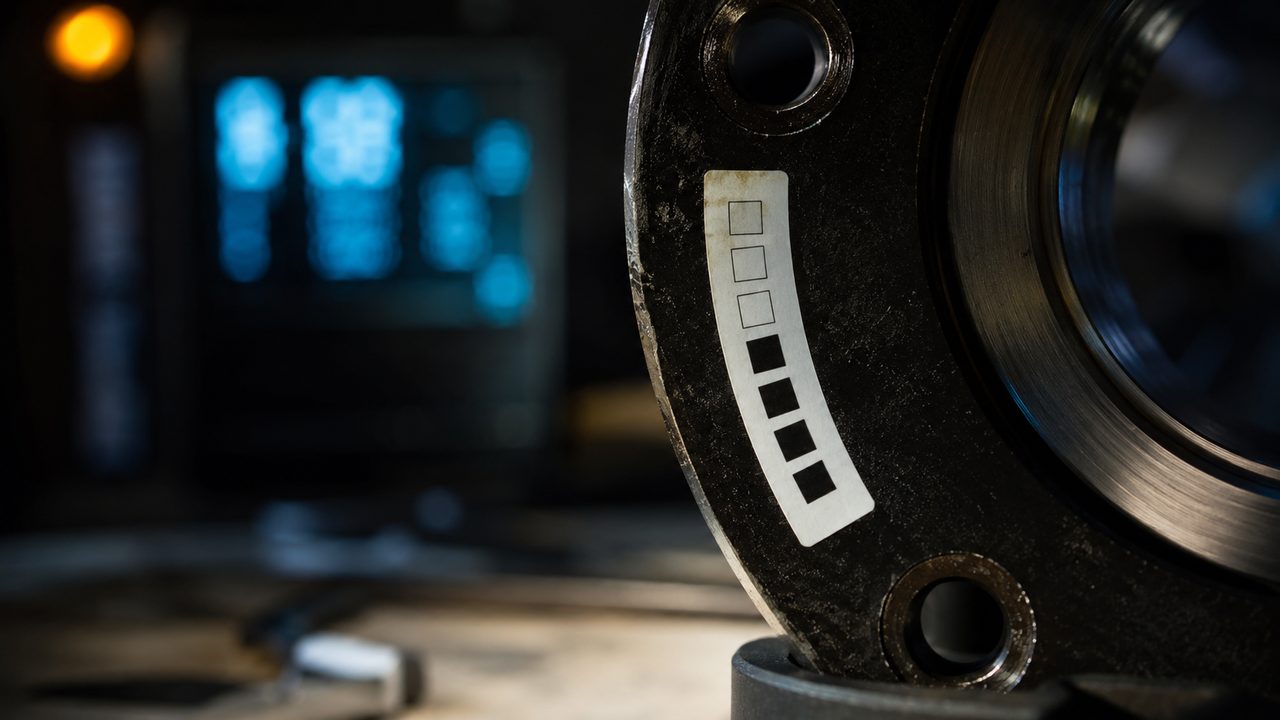

Термоиндикаторная наклейка с несколькими окошками, часть которых почернела после цикла полимеризации — fig.02 — многоточечная термоэтикетка: почерневшие окошки показывают пиковую температуру металла за цикл

05 / против приборовМетка, пирометр или логгер

Три инструмента закрывают три разные задачи, и подменять один другим не выйдет.

Инструмент	Что даёт	Точность	Ниша
Термокарандаш / наклейка	Факт достижения номинала, пик по окошкам	±1,8–5 °C	Ежедневный экспресс-контроль, разовые партии
ИК-пирометр	Мгновенная температура поверхности снаружи	±2–5 °C сталь, ±20–40 °C алюминий	Быстрая проверка, но врёт на блеске
Логгер-профилировщик	Кривая металла за весь цикл	±0,5–1 °C	Отладка номенклатуры, сертификация

Пирометр быстрый, но зависит от эмиссии поверхности и на голом алюминии занижает на 20–40 °C. Карандаш от эмиссии не зависит вовсе, потому что реагирует на собственную температуру, а не на излучение. Зато он не скажет ни времени выхода на режим, ни того, сколько минут металл держался в коридоре. Эту информацию даёт только логгер с записью кривой, о котором ниже.

Карандаш расплавился, а деталь всё равно недопечённая?

Значит металл коснулся номинала лишь мельком и тут же вышел, реальной выдержки при 180 °C не набралось. Карандаш фиксирует пик, но не длительность. Если недогрев повторяется, ставьте логгер и смотрите, сколько минут кривая держалась в рабочем коридоре.

06 / одноразовостьЧто тратится, а что служит долго

Сам карандаш это расходник надолго: одного стержня хватает на сотни меток, пока он не сотрётся. Тратится результат. Расплавленная черта и сработавшая наклейка дают одно измерение на один цикл и в исходный вид не возвращаются. Это плата за простоту: индикатор запоминает пик необратимо, никакой электроники и питания.

На потоке это удобно. Наклейку после цикла снимают, по номеру последнего почерневшего окошка фиксируют пиковую температуру и подшивают в журнал партии как отметку контроля. Карандашную черту достаточно сфотографировать. Расход при этом копеечный, чего не скажешь о термопарном логгере, который на порядок дороже, но живёт годами.

Хрупкость заводских карандашей стоит держать в голове: восковой стержень крошится от удара и перекатывания в ящике. Храните их в тубусе и подальше от нагретых поверхностей, иначе точка плавления поплывёт.

07 / связкаКак встроить метки в контроль цеха

Метки не заменяют калибровку прибора, они её дополняют. Регулятор может честно показывать 190 °C при реально другой температуре объёма из-за дрейфа термопары. Поверку связки датчик плюс прибор разбирает раздел про калибровку термопары и терморегулятора. Карандаш при этом ловит температуру именно металла и служит независимой перекрёстной проверкой прибора.

Рабочая схема на смену выглядит так. Раз в цикл кладёте деталь-свидетель с парой карандашей на массивной точке. Раз на новую номенклатуру снимаете полную кривую логгером-профилировщиком и по ней нормируете выдержку. Равномерность самого объёма камеры проверяете отдельно, разложив несколько меток по углам, это упрощённое температурное картирование камеры.

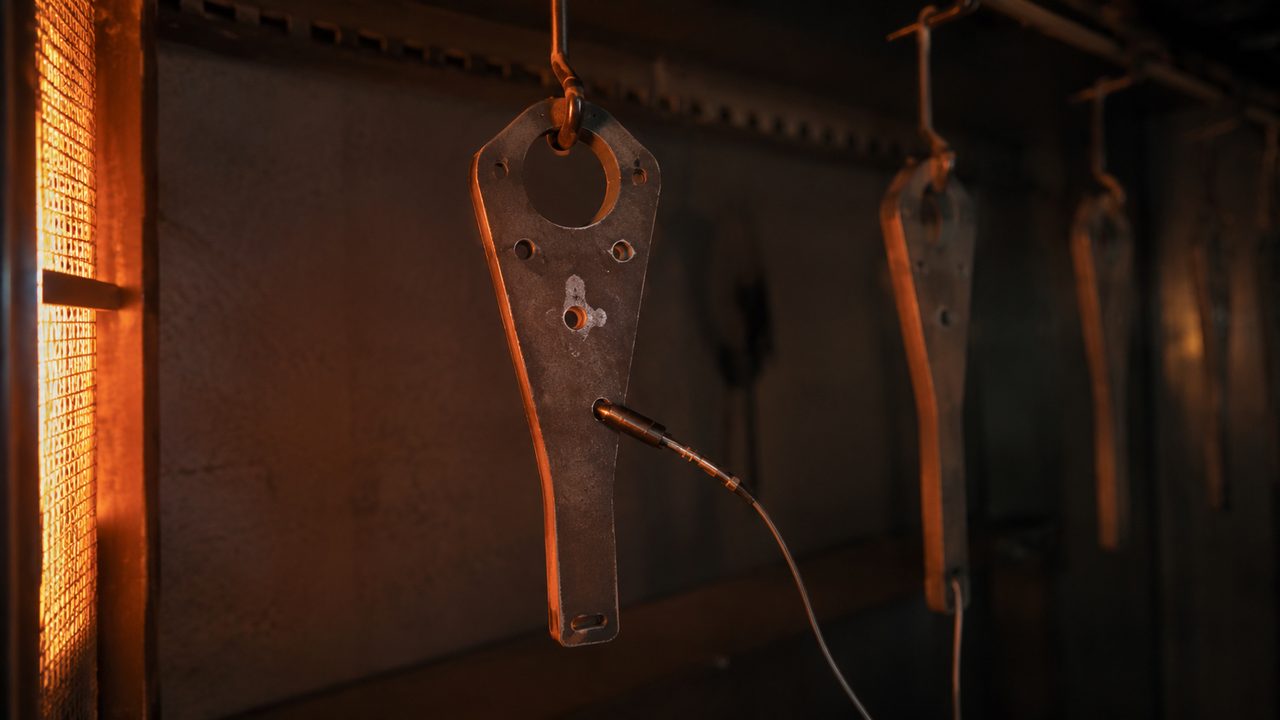

Деталь-свидетель с термокарандашной меткой и логгером на массивной точке внутри камеры полимеризации — fig.03 — деталь-свидетель: карандаш на смену, логгер на отладку номенклатуры

Если недогрев ушёл, а краска всё равно слезает после эксплуатации, дело обычно в том же разрыве между воздухом и металлом. Сухая метка на массивной точке это прямой сигнал недопёка. Что с ним делать по шагам, разбирает материал про недопёк и недогрев покрытия, а последствия плохой полимеризации для сцепления в разделе почему отслаивается порошковая краска.
