Как понять, что порошковая краска недопеклась?

Три быстрых признака: плёнка мягкая и продавливается ногтем, глянец глухой и мутный вместо ожидаемого, покрытие легко царапается и слезает при трении. Точный тест это ватка с ацетоном или МЭК: недопёк размягчается и красит вату за 20–30 двойных протирок, полностью сшитая плёнка держит.

При какой температуре и сколько полимеризовать порошок?

Ориентир для большинства красок это 180–200 °C на самом металле с выдержкой 10–15 минут ПОСЛЕ того, как деталь добрала температуру. Отсчёт идёт от прогрева металла, а не от загрузки в камеру. Точный режим всегда в паспорте краски.

Что такое тест ацетоном или МЭК на степень отверждения?

Ваткой или ватной палочкой, смоченной ацетоном либо МЭК, с нажимом трут покрытие туда-обратно. Одно движение вперёд-назад это двойная протирка. Считают, сколько протирок плёнка выдержит без размягчения. Недопёк красит вату и мутнеет за 20–30 протирок, полный отвердж держит 50 и больше. Растворимость уходит последней при сшивке, поэтому тест ловит именно недогрев.

Можно ли дожечь недопечённую деталь повторно?

Да, если плёнка целая. Деталь снова прогревают до 180–200 °C по металлу и выдерживают полный цикл 10–15 минут от прогрева. Полимеризация досшивается. Работает это только с недопёком: если плёнка уже пошла пузырями или потрескалась, повторный нагрев не спасёт.

Чем недопёк отличается от плохой подготовки металла?

По месту разрыва. Недопёк даёт мягкую плёнку, которая рвётся в своей толще и тянется ногтем. Плохая подготовка даёт чистый отрыв лоскутом от голого металла. Тест ацетоном добивает диагноз: недопёк размягчается за 20–30 протирок, полностью сшитая плёнка при плохой подготовке держит растворитель, но отходит целым куском.

Почему нельзя ориентироваться на температуру воздуха в камере?

Плёнка сшивается по температуре металла, а термопара на стенке камеры меряет воздух. Между ними разрыв: воздух нагрелся до 200 °C за 3 минуты, а деталь добирает эту температуру ещё 15–30 минут в зависимости от массы. Контроль по воздуху вместо детали это главная причина недопёка при исправной печи.

Главная / Дефекты

Недопёк порошкового покрытия: признаки недогрева и как исправить

Q: Почему массивная деталь недопекается, а тонкая нормально?

Толстый металл греется дольше по массе. Пока термопара камеры показывает 190 °C по воздуху, сердцевина куска в 20 мм ещё может быть 140–150 °C. Тонкая деталь добирает температуру за 5–10 минут, массивная за 25–40. Если выдержку считать от загрузки, толстая деталь выйдет недопечённой при формально верном режиме.

Короткий ответ

Недопёк это плёнка, которая не добрала температуру или время полимеризации. Признаки: мягкая, стирается ваткой с ацетоном за 20–30 протирок, глухой глянец, слабая адгезия. Корень почти всегда один: контроль вели по воздуху камеры, а не по металлу. Ориентир режима это 180–200 °C на детали с выдержкой 10–15 мин после прогрева. Целую недопечённую деталь можно дожечь повторным циклом.

Деталь вышла из печи с нужным цветом, а через неделю на ней остаются царапины от ногтя и мутнеют пятна от бензина. Краска легла и расплавилась, но полимер не сшился до конца. Такое покрытие живёт месяцы вместо лет: его стирает растворитель, продавливает нагрузка, адгезия падает до первого скола. Причина почти никогда не в неисправной печи. Металл в камере просто не добрал температуру по времени.

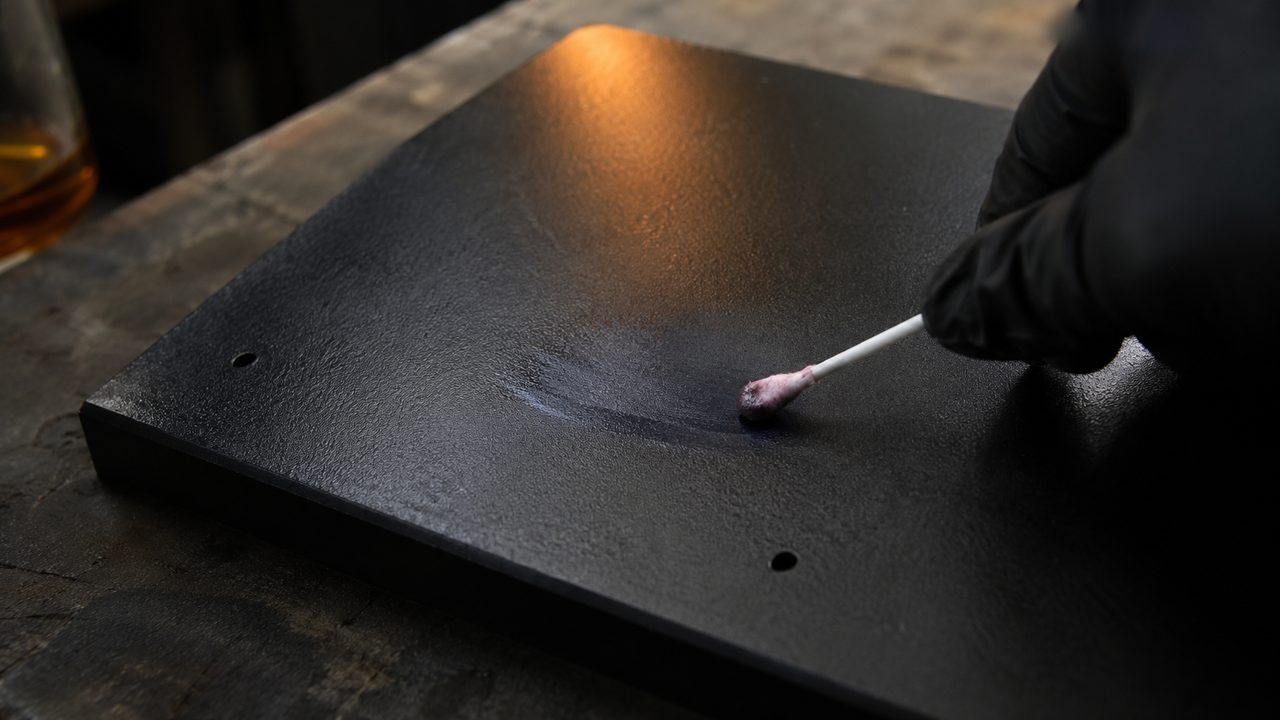

Ватная палочка с ацетоном оставляет цветной след на недопечённом порошковом покрытии — fig.01 — тест ацетоном: недопёк красит вату и мутнеет за 20–30 двойных протирок, полностью сшитая плёнка держит растворитель

01 / признакиКак выглядит недопёк на детали

Недосшитая плёнка выдаёт себя набором мелких признаков, которые по отдельности можно списать на краску, а вместе они дают чёткий диагноз.

Плёнка мягкая. Продавливается ногтем, оставляет след. Полностью сшитое покрытие твёрдое, ноготь по нему скользит.

Глянец глухой. Вместо чистого блеска мутная, будто запотевшая поверхность. Заметнее на тёмных цветах.

Стирается и царапается. При трении тряпкой или об соседнюю деталь плёнка залащивается или сходит. На кромках протирается до металла быстрее плоскости.

Слабая адгезия. При изгибе плёнка тянется и отходит, при надрезе крошится. Растворитель (бензин, ацетон, уайт-спирит) размягчает и снимает цвет.

Первое движение при подозрении

Не гадайте по цвету. Возьмите ватку с ацетоном и потрите скрытый угол детали с нажимом. Вата окрасилась и поверхность помутнела за первые протирки, значит недопёк. Держит без следа, ищите причину в другом месте.

Может ли недопёк проявиться не сразу, а через время?

Да. Свежая недосшитая плёнка выглядит почти нормально, а слабость вылезает при первой нагрузке: царапина, растворитель, влажность. Через 2–4 недели эксплуатации недопёк почти всегда становится виден по потере глянца и сколам.

02 / химияПочему покрытие не добрало сшивку

Полимеризация это химическая реакция сшивания, а не просто расплавление порошка. Смола и отвердитель образуют сетку связей, и на это нужны и температура, и время при этой температуре. Не хватило любого из двух, сетка получается рыхлой.

Расплавление и сшивка это разные стадии. Порошок плавится и растекается уже при 120–140 °C, поэтому деталь может выглядеть готовой: цвет ровный, поверхность гладкая. Но сшивка идёт выше и дольше, и именно она даёт твёрдость, стойкость к растворителям и адгезию. Плёнка растеклась, но не сшилась это и есть недопёк.

Растворимость плёнки уходит последней при отверждении. Пока сетка неполная, растворитель проникает между молекулами и размягчает покрытие. Когда сшивка завершена, ему некуда просочиться. На этом и построен тест ацетоном: он меряет ровно ту стадию, которая уходит в самом конце цикла.

Если порошок расплавился и цвет ровный, разве этого мало?

Мало. Растекание идёт при 120–140 °C, а сшивка требует 180–200 °C по металлу и выдержки. Ровный цвет говорит только о том, что порошок расплавился, но не о том, что полимер сшился. Это две разные стадии, и вторая часто не доходит.

03 / режимРеальный режим: 180–200 °C по металлу

Ориентир для большинства порошковых красок это 180–200 °C на самом металле с выдержкой 10–15 минут. Точная цифра всегда в паспорте краски, но диапазон держится в этих пределах. В градусах Фаренгейта отраслевой ориентир это 400 °F (около 204 °C) с выдержкой около 10 минут для стандартного полиэфира.

Тип порошка	Температура металла	Выдержка
Стандартный полиэфир	≈200 °C	10 мин
Полиэфир повышенной стойкости	≈200 °C	до 15 мин
Эпоксидные	175–190 °C	10–12 мин
Уретан / гибрид	190–200 °C	10–12 мин
Низкотемпературные	160–175 °C	20–25 мин

Слово «по металлу» решает всё. Выдержку считают не от загрузки в печь и не от момента, когда воздух прогрелся, а от момента, когда сталь детали добрала свою температуру. Это два разных события, и между ними может лежать полчаса.

Почему в паспорте одна цифра, а на практике надо считать по-другому?

Паспорт даёт целевую температуру металла и время при ней. Он не знает вашу массу деталей и мощность печи. Ваша задача обеспечить, чтобы металл реально добрал 180–200 °C и простоял при них 10–15 минут, а не воздух в камере.

04 / тестПроверка ацетоном и МЭК на отверждение

Самый ходовой цеховой способ подтвердить сшивку это проба растворителем. Стандарт использует МЭК (метилэтилкетон), но в гараже и мелком цеху берут ацетон, он доступнее и работает похоже.

Ватку или ватную палочку смачивают растворителем и с нажимом трут покрытие вперёд-назад. Одно движение туда и обратно это одна двойная протирка. Считают, сколько протирок плёнка выдержит, пока не начнёт размягчаться и красить вату.

Двойных протирок держит	Что видно	Вывод
менее 20	Вата в цвете, поверхность помутнела	Явный недопёк
20–30	Слабый след цвета, лёгкая матовость	Недобор сшивки
50 и более	Вата чистая, глянец цел	Полный отвердж

Классический протокол по МЭК это 32 протирки на белой ткани: мало цвета на ткани, значит сшивка полная, много цвета, значит недопёк. Упрощённый вариант это 10 двойных протирок по детали: краска на ткани уже сигнал недобора.

Осторожно с гибридами

Гибридные эпоксид-полиэфирные порошки чувствительны к ацетону: он снимает глянец и меняет поверхность даже у нормально сшитой плёнки. Для таких красок ацетон даёт ложный «недопёк». Проверяйте гибриды по МЭК с правильным счётом протирок или по твёрдости.

Есть способ проверить сшивку без растворителя?

Есть проба монетой: ребром монеты проводят борозду до металла. Ровные гладкие края борозды означают полный отвердж, рваные и крошащиеся означают недопёк. Способ грубее теста растворителем, но не требует химии.

Решётчатый надрез покажет недопёк?

Косвенно. Надрез меряет адгезию, а не степень сшивки напрямую. Недопёк часто даёт плохую адгезию, но проваленный надрез может быть и от плохой подготовки. Прямой ответ по сшивке даёт именно проба растворителем.

05 / массаПочему массивная деталь не добирает тепло

Толстый металл греется медленнее тонкого, потому что тепло уходит на прогрев всей массы. Пока термопара камеры показывает 190 °C по воздуху, кусок в 20–30 мм может быть внутри ещё 140–150 °C. Тонкая деталь добирает температуру за минуты, массивная за десятки минут.

Деталь	Время прогрева до режима
Тонкий лист, мелкие детали	5–10 мин
Средняя масса	10–30 мин
Массивные, плотные, узловые	30–40 мин

Отсюда типовая ошибка: смешанная загрузка. В одном цикле висят тонкий кронштейн и толстая проушина. Тонкий добрал 200 °C за 8 минут и уже перепекается, толстый через 15 минут ещё на 160 °C и недопекается. Один цикл даёт сразу два дефекта.

Полное время в печи это прогрев плюс выдержка. Для полной загрузки средних деталей обычно 25–45 минут, из которых выдержка при режиме только 10–15. Считать надо от прогрева самой холодной точки самой массивной детали.

Как определить самую холодную точку детали?

Это участок, дальше всего от потока горячего воздуха или закрытый от обдува: сердцевина толстого узла, внутренний угол, зона за экраном. Термопару для контроля крепят именно туда: если добрала эта точка, добрала вся деталь.

06 / контрольТемпература печи против температуры металла

Это корень большинства недопёков при исправной камере. Термопара на стенке печи меряет воздух, а плёнка сшивается по температуре стали. Воздух прогревается до 200 °C за 3–5 минут, металл добирает эту же цифру ещё 15–30 минут в зависимости от массы. Разрыв между этими двумя температурами и оставляет плёнку недосшитой.

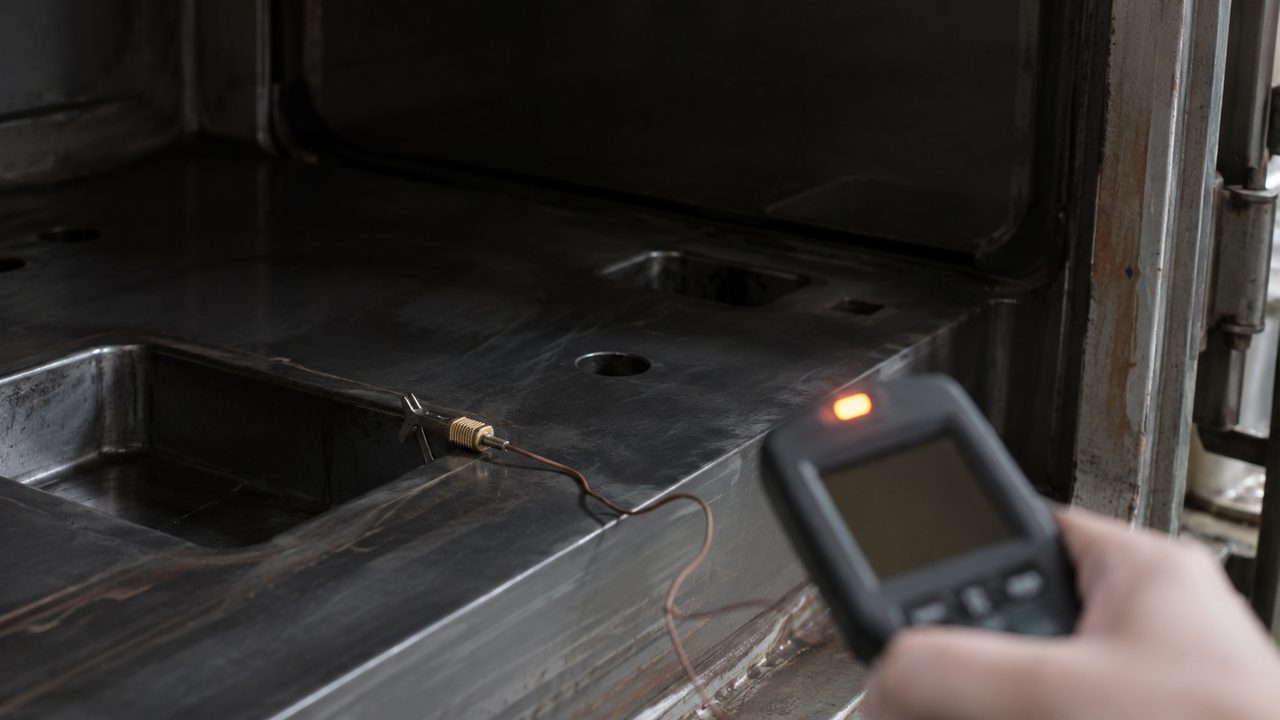

Термопара прикреплена к массивной стальной детали в камере полимеризации для контроля температуры металла — fig.02 — термопара на самой детали: только так видно реальную температуру металла, а не воздуха камеры

Реальную температуру детали дают три инструмента. Контактная термопара типа K крепится на металл и показывает температуру стали. Пирометр даёт быстрый бесконтактный замер поверхности при выгрузке. Пишущий термопрофайлер едет с деталью через печь и рисует кривую металла: по ней видно момент прогрева и настоящую длину выдержки.

Хватит ли одного пирометра для контроля?

Для быстрой проверки на выходе хватит: навёл на деталь, увидел 190 °C или 150 °C. Но пирометр не покажет, сколько металл простоял при режиме внутри печи. Для настройки цикла нужна термопара или профайлер, которые пишут температуру во времени.

Термопара камеры врёт, если она исправна?

Она не врёт, она меряет не то. Термопара камеры показывает воздух, и по воздуху нельзя судить о металле. Даже идеально откалиброванный датчик на стенке оставит вас без данных о самой детали.

07 / исправитьКак дожечь недопечённую деталь

Хорошая новость: недопёк лечится, если плёнка целая. Полимеризация досшивается при повторном нагреве, потому что реакция просто продолжается с того места, где остановилась.

Деталь снова загружают в камеру, прогревают до 180–200 °C по металлу и выдерживают полный цикл 10–15 минут от момента прогрева. Массивную деталь держат дольше, чтобы сердцевина точно добрала. После остывания проверяют пробой ацетоном: держит 50 протирок, значит дожгли.

Что дожечь уже нельзя

Повторный нагрев спасает только недопёк с целой плёнкой. Если покрытие пошло пузырями, потрескалось, отслоилось лоскутами или пожелтело от предыдущего перегрева, дожигание не поможет. Такую деталь снимают до металла и красят заново.

Чтобы недопёк не повторялся, меняют не деталь, а цикл. Поднимают выдержку или температуру воздуха с запасом, чтобы толстый металл успел прогреться. Разносят по разным циклам тонкие и массивные детали. И главное, переходят на контроль по металлу: один прогон с термопарой на детали покажет реальную кривую и длину выдержки.

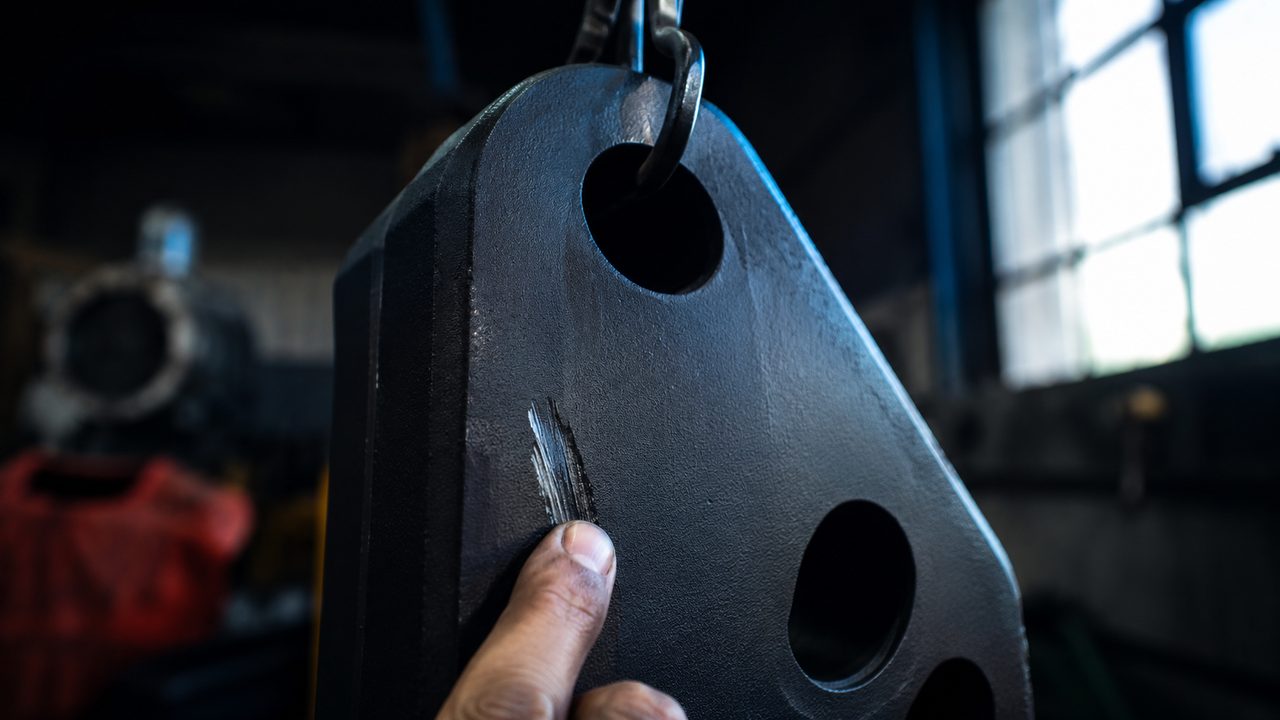

Массивная стальная деталь с матовым недопечённым покрытием и след от ногтя на плёнке — fig.03 — недопёк на массивной детали: плёнка матовая и мягкая, ноготь оставляет след, сердцевина не добрала тепло по массе

Сколько раз можно дожигать одну деталь?

Один-два повторных цикла плёнка переносит нормально. Каждый следующий нагрев добавляет тепловую нагрузку, и есть риск уйти в другую крайность: пережечь плёнку до желтизны и хрупкости. Лучше сразу настроить цикл правильно, чем дожигать по три раза.

Недопёк выявили на партии, дожигать все или проверять каждую?

Проверяют образец с самой массивной детали: она прогревается последней и первой уходит в недопёк. Если недопёк на ней, скорее всего страдает и часть остальных толстых деталей. Дожигают массивные, тонкие проверяют выборочно.

08 / протоколПорядок проверки на выходе из печи

Чтобы не гадать, идут по короткому протоколу от простого к точному. Сначала осмотр: глянец, кромки, замер толщины. Затем на скрытом углу детали проходят ваткой с ацетоном или МЭК и считают протирки. Держит меньше 20–30, значит стоп и разбор цикла.

Дальше смотрят на температуру. Пирометром на выходе ловят цифру металла: показала 150 °C вместо 190 °C, диагноз ясен без химии. Спорные и массивные детали прогоняют с термопарой, чтобы увидеть кривую металла.

Одна проверка на партию ничего не гарантирует, если детали разной массы грелись по-разному. Берите образец с самой толстой детали. Она добирает температуру последней и первой уходит в недопёк, а значит показывает худший результат по загрузке.

Что записывать в протокол по сшивке?

Растворитель (ацетон или МЭК), число выдержанных двойных протирок, температуру металла на выходе по пирометру, для массивных деталей длину выдержки по термопаре. Этих данных хватает, чтобы отличить недопёк от других дефектов и настроить цикл.
