Тепловая защита ТЭНов: реле, автоматы, УЗО

Q: Чем защита от перегруза отличается от защиты от короткого замыкания?

Перегруз это ток чуть выше номинала, который тянется долго: его ловит тепловое реле или тепловой расцепитель автомата с задержкой в секунды-минуты. Короткое замыкание это ток в десятки раз выше номинала за миллисекунды, его рвёт электромагнитный расцепитель автомата мгновенно. Одно реле обе задачи не закрывает, поэтому в щите камеры стоят и автомат, и тепловое реле.

Короткий ответ

ТЭНы камеры защищают четыре разные вещи, каждая ловит свой сценарий. Автомат рвёт короткое замыкание за миллисекунды. Тепловое реле снимает перегруз группы через секунды. УЗО на 30 мА отключает линию при пробое ТЭНа на корпус за доли секунды. Аварийный термостат-ограничитель на 220–240 °C гасит нагрев при отказе обдува или залипшем контакторе, когда ток остаётся в норме, а температура идёт в разнос. Одним автоматом всё это не закрыть.

ТЭН сгорел, автомат не выбило, УЗО стоит на месте и не сработало. Такая картина в самодельной камере не редкость, а норма: у неё встал вентилятор обдува, трубка ушла за 600 °C и спираль оплавилась, но потребляемый ток при этом не вырос ни на ампер. Ни один токовый прибор аварию по перегреву при исправном обдуве не видит. Разберём, какая защита что ловит и почему их нужно несколько.

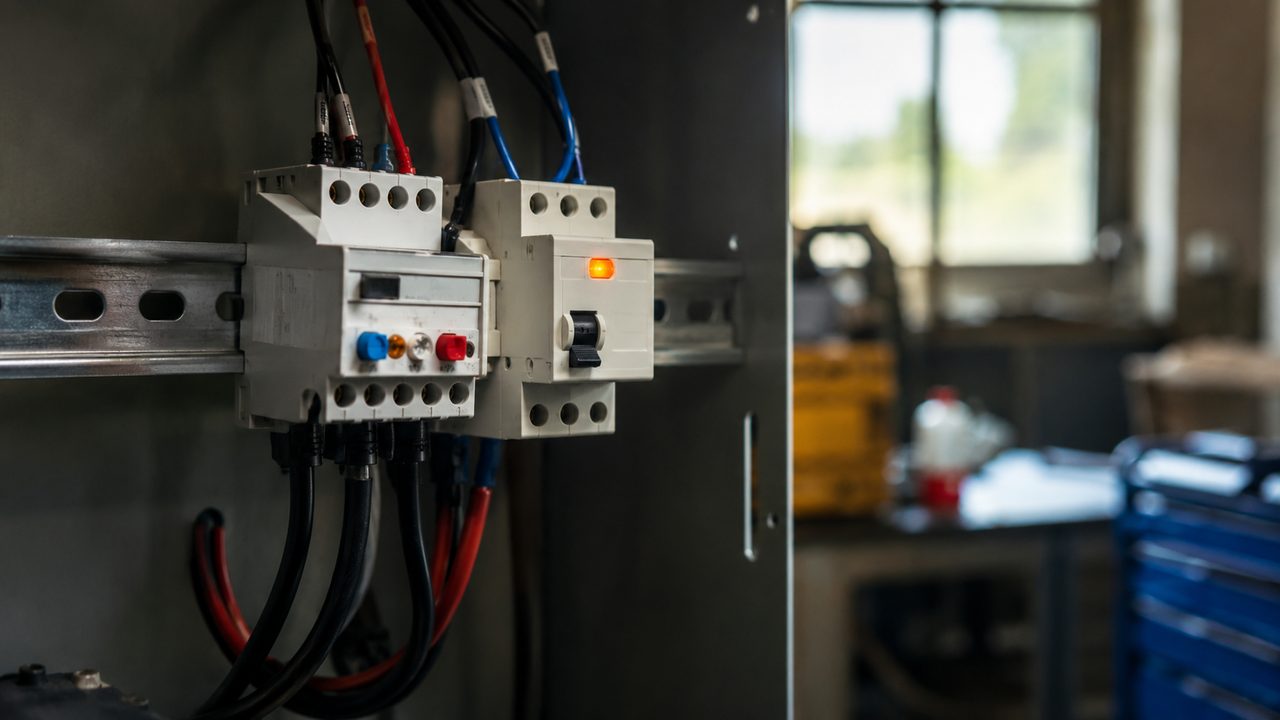

Силовой щит камеры полимеризации: автомат, тепловое реле, УЗО и контактор на DIN-рейке — fig.01 — четыре уровня защиты в щите камеры: автомат, тепловое реле, УЗО и контактор, каждый на свой тип аварии

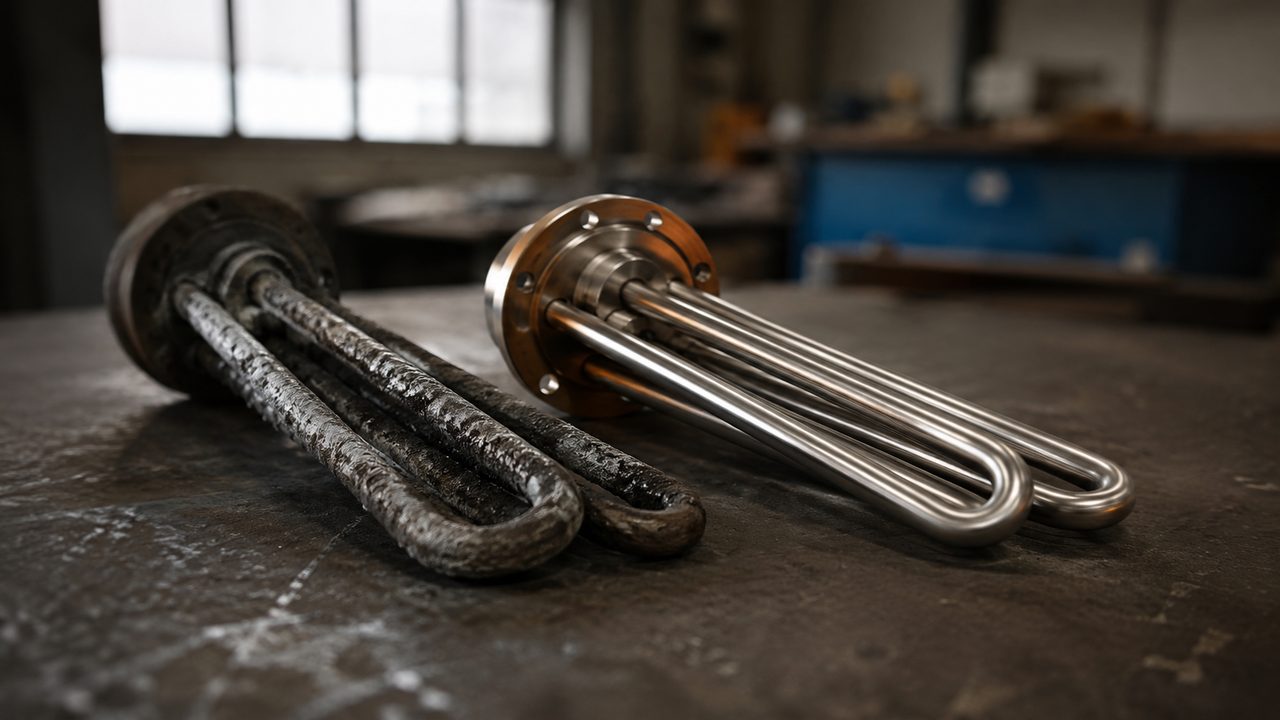

01 / перегревПочему ТЭН горит, когда ток в норме

Оребрённый воздушный ТЭН держит спираль на 700–800 °C внутри трубки, а поверхность трубки за счёт обдува остаётся около 300–400 °C. Ток при этом стабильный, он задан сопротивлением спирали и напряжением сети.

Теперь встал вентилятор: сгорел двигатель, слетел ремень, залипло пусковое реле. Ток спирали не изменился, но тепло больше некуда девать. Трубка догоняет спираль по температуре, наполнитель внутри разлагается, спираль замыкает или рвётся. За 2–3 мин без потока воздуха трубка проходит 600 °C.

Вот главная ловушка тепловой защиты: авария по перегреву не даёт роста тока. Автомат, тепловое реле, предохранитель меряют ток и на такой сценарий не реагируют. Ловит его только контроль температуры и контроль самого обдува. Отсюда связка из нескольких независимых защит вместо одного «умного» прибора.

Почему нельзя обойтись защитой только по току?

Потому что две частые аварии камеры не поднимают ток. Отказ обдува при работающем нагреве и залипший контактор дают перегрев при штатном токе спирали. Токовые приборы их не видят в принципе. Нужна вторая ветка защиты по температуре. Разбор самих отказов трубок есть в статье почему перегорают ТЭНы и как их заменить.

02 / перегруз и КЗТепловое реле против автомата

Два разных прибора решают две разные задачи, и путать их дорого. Перегруз это ток чуть выше номинала, который тянется долго. Короткое замыкание это ток в десятки раз выше номинала за миллисекунды.

Автомат имеет два расцепителя в одном корпусе. Электромагнитный срабатывает мгновенно при токе в 5–10 раз выше номинала, это защита от КЗ. Тепловой (биметаллическая пластина) греется от перегруза и рвёт цепь с задержкой в секунды-минуты. Но тепловой расцепитель автомата грубый, его уставка привязана к номиналу самого автомата.

Тепловое реле ставят отдельно, обычно в паре с контактором. У него нет защиты от КЗ, зато точная регулируемая уставка тока перегруза: крутишь колёсико и выставляешь ровно ток своей группы. Оно ловит медленный перегруз, который автомат ещё терпит.

Прибор	Ловит	Время срабатывания
Автомат, электромагнит	короткое замыкание	миллисекунды
Автомат, тепловой расцепитель	грубый перегруз, защита кабеля	секунды-минуты
Тепловое реле	точный перегруз группы ТЭНов	секунды-минуты
УЗО	утечка, пробой на корпус	доли секунды
Аварийный термостат	разгон температуры	по порогу нагрева

На какой ток выставлять тепловое реле для группы ТЭНов?

На номинальный ток группы плюс небольшой запас. Четыре ТЭНа по 3 кВт на 380 В дают около 13,7 А фазного тока, реле выставляют на 14–15 А. Уставку крутят регулятором на реле. Ток группы считают в материале про расчёт ТЭНов и мощности.

03 / термостатАварийный ограничитель от залипшего контактора

Терморегулятор держит рабочие 180–200 °C и командует контактором. Схема живёт, пока контактор исправно размыкается. Но силовые контакты коммутируют десятки ампер сотни раз за смену, и однажды они свариваются в залипшем состоянии. Регулятор даёт команду «выключить», а нагрев не гаснет.

Дальше температура в камере ползёт без предела: 220 °C, 250 °C, порошок на деталях горит, утеплитель тлеет, изоляция плывёт. Основная автоматика тут бессильна, она уже отдала команду и считает, что нагрев выключен.

Спасает аварийный термостат-ограничитель. Это независимый прибор со своим датчиком в камере и своим порогом, выставленным на 220–240 °C, выше рабочего, но ниже опасного. При достижении порога он разрывает цепь: либо питание катушки контактора через отдельный контактор безопасности, либо силовую линию напрямую, если ток позволяет. Работает механически, не зависит от контроллера и его прошивки.

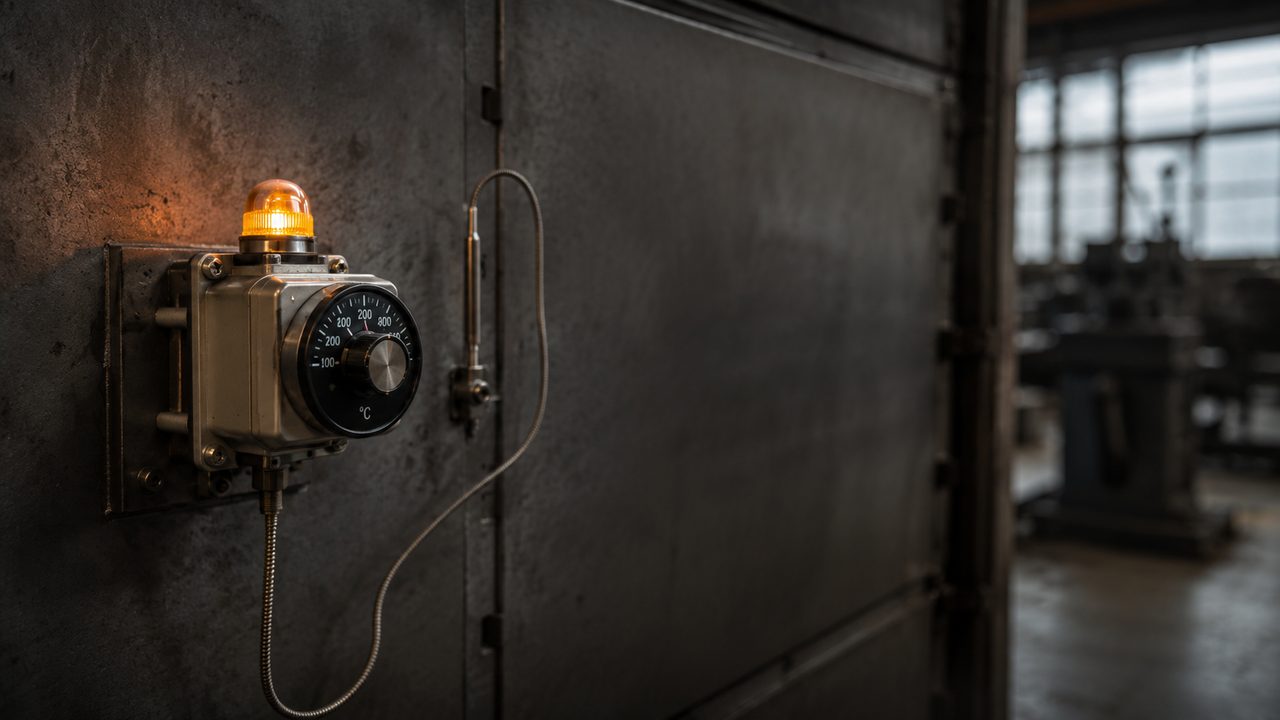

Аварийный термостат-ограничитель с капиллярным датчиком в камере полимеризации, порог 240 градусов — fig.02 — аварийный термостат с капиллярным датчиком стоит независимо от терморегулятора и рвёт нагрев на 240 °C

Термостат должен рвать питание независимо от контроллера

Частая ошибка: аварийный термостат заводят на вход того же контроллера, что и рабочую термопару. Тогда при зависании контроллера или сварке его выходного реле термостат бесполезен. Правильно термостат разрывает силовую цепь или катушку контактора напрямую, минуя логику контроллера. Только так он спасает при залипшем контакторе.

На какую температуру выставлять аварийный термостат?

Выше рабочей полки, но ниже точки повреждения. Для режима полимеризации 180–200 °C аварийный порог ставят на 220–240 °C. Ниже 220 °C он будет ложно рвать нагрев на пиках прогрева, выше 250 °C порошок уже успеет пригореть. Про рабочие режимы есть статья терморегулятор и автоматика камеры.

04 / УЗОЗащита от пробоя ТЭНа на корпус

Спираль ТЭНа изолирована от металлической трубки слоем спрессованного наполнителя. Со временем от перегрева, влаги и старения наполнитель теряет изоляцию, спираль пробивает на трубку, а трубка соединена с корпусом камеры. На корпусе появляется фазный потенциал 220–380 В.

Ток при этом не обязательно растёт до срабатывания автомата: он может утекать через заземление или через человека, который открыл дверь. Ловит утечку УЗО, оно сравнивает ток фазы и нуля, и при разнице выше уставки рвёт линию за доли секунды.

Для защиты человека от удара нужен порог 30 мА: это ниже тока, опасного для сердца. Но на силовой линии мощных ТЭНов, работающих в пыли, всегда есть естественная утечка, и УЗО на 30 мА будет ложно выбивать камеру. Поэтому пороги разносят: 30 мА на людей и розетки влажной зоны, 100–300 мА противопожарного типа S на силовой ввод ТЭНов.

Где	Уставка утечки	Что защищает
Розетки, влажная зона подготовки	30 мА	человека от удара
Силовой ввод ТЭНов	100–300 мА, тип S	проводку от возгорания
Освещение, слаботочка	30 мА	человека, отдельная линия

УЗО постоянно выбивает камеру, что не так?

Чаще всего на силовую линию ТЭНов поставили УЗО на 30 мА. Мощные трубки в пыли дают естественную утечку, и прибор рвёт линию на прогреве. Силовой ввод защищают порогом 100–300 мА типа S, а 30 мА оставляют людям. Полный разбор заземления есть в статье заземление и электробезопасность камеры.

05 / порядокЧто срабатывает первым при разных авариях

Защиты не дублируют друг друга, они разбирают аварии по типам. Полезно держать в голове, кто отработает первым в каждом сценарии, чтобы при разборе отказа искать причину там, где надо.

Авария	Что срабатывает первым	Почему
Короткое замыкание в кабеле или ТЭНе	автомат, электромагнит	ток скачком в 5–10 раз выше номинала
Пробой спирали на корпус	УЗО	утечка через землю до роста тока фазы
Медленный перегруз группы	тепловое реле	ток чуть выше уставки, задержка секунды
Отказ обдува при нагреве	аварийный термостат	ток в норме, растёт только температура
Залипший контактор	аварийный термостат	нагрев не гаснет, температура в разнос
Перегрев кабеля от завышенной нагрузки	тепловой расцепитель автомата	длительный ток выше номинала кабеля

Видно, что два нижних сценария (обдув и контактор) закрывает только термостат, а пробой на корпус только УЗО. Уберёшь любой прибор, и один класс аварий останется без защиты. Автомат и тепловое реле не взаимозаменяемы с термостатом и УЗО: одни работают в амперах, другие в градусах и миллиамперах утечки.

ТЭН сгорел, а автомат и УЗО целы, это нормально?

Да, если авария была по перегреву. При отказе обдува или залипшем контакторе ток не растёт и утечки нет, токовые защиты и УЗО молчат по определению. Такой отказ ловит только аварийный термостат. Если его в схеме нет, ТЭН сгорит при полностью исправном автомате и УЗО.

06 / схемаКак собрать защиту в щите камеры

Порядок приборов в силовой цепи от ввода к ТЭНам выстраивают так, чтобы каждый уровень стоял на своём месте:

Вводной автомат по току кабеля. Защита линии от КЗ и грубого перегруза. Для камеры 34 кВт это 63 А при кабеле 16 мм².
Противопожарное УЗО 100–300 мА тип S на силовой ввод. Ловит пробой на корпус и утечку до возгорания.
Групповые автоматы на каждую группу ТЭНов по её току. Локализуют аварию: горит одна группа, остальные работают.
Контактор на группу, коммутируется терморегулятором. Основное рабочее управление нагревом.
Тепловое реле после контактора, уставка по току группы. Снимает медленный перегруз.
Аварийный термостат с датчиком в камере, рвёт катушку контактора или отдельную цепь безопасности при 220–240 °C. Независимо от контроллера.
Блокировка по обдуву: датчик потока или реле контроля тока двигателя вентилятора снимает разрешение на нагрев, если обдув встал.

Схема защиты ТЭНов камеры: автомат, УЗО, контактор, тепловое реле, аварийный термостат и блокировка по обдуву — fig.03 — цепочка защиты от ввода к ТЭНам: токовая ветка (автомат, реле) и температурная ветка (термостат, блокировка обдува) работают параллельно

Блокировка по обдуву и аварийный термостат это две части температурной защиты, которую токовые приборы не заменят. Первая гасит нагрев до перегрева, поймав причину (встал вентилятор). Вторая гасит уже по факту роста температуры, когда причину не поймали. Вместе они закрывают самый частый сценарий гибели ТЭНов.

Хватает ли одного аварийного термостата без блокировки по обдуву?

Термостат спасёт камеру от пожара, но не всегда спасёт ТЭНы. Пока датчик термостата нагреется до порога 220 °C, локальная трубка у вставшего вентилятора уже может пройти 600 °C и оплавиться. Блокировка по обдуву снимает нагрев мгновенно по сигналу самого вентилятора, а термостат идёт вторым эшелоном.

07 / проверкаКак проверить, что защита работает

Собранная защита это не гарантия сработавшей защиты. Приборы проверяют до того, как они понадобятся в аварии:

УЗО тестируют кнопкой «Т» под нагрузкой раз в месяц. Не выбило при нажатии значит механизм залип, менять.
Тепловое реле проверяют, что уставка стоит на токе группы, а не сдвинута монтажником в максимум.
Аварийный термостат раз в квартал: временно опускают порог ниже рабочего и убеждаются, что нагрев гаснет.
Блокировку по обдуву проверяют на живой камере: имитируют остановку вентилятора и смотрят, снимается ли нагрев.
Автоматы сверяют по номиналу: он должен быть ниже допустимого тока кабеля, иначе сгорит провод, а не отработает защита.

Порядок первого включения со всеми проверками расписан в материале про первый запуск и обкатку камеры.

Как понять, что тепловое реле выставлено правильно?

Уставка на реле должна совпадать с расчётным током группы плюс 5–10%. Если реле отключает камеру на прогреве, уставка занижена. Если группа перегревается, а реле молчит, уставка задрана в максимум. Замеряют ток группы токовыми клещами под нагрузкой и сверяют с положением регулятора реле.
